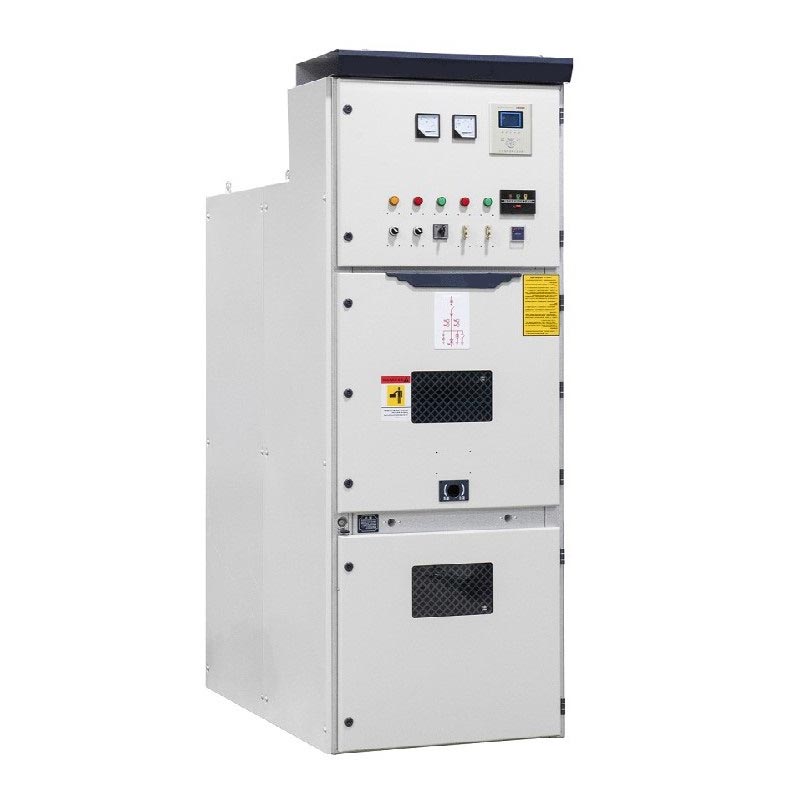

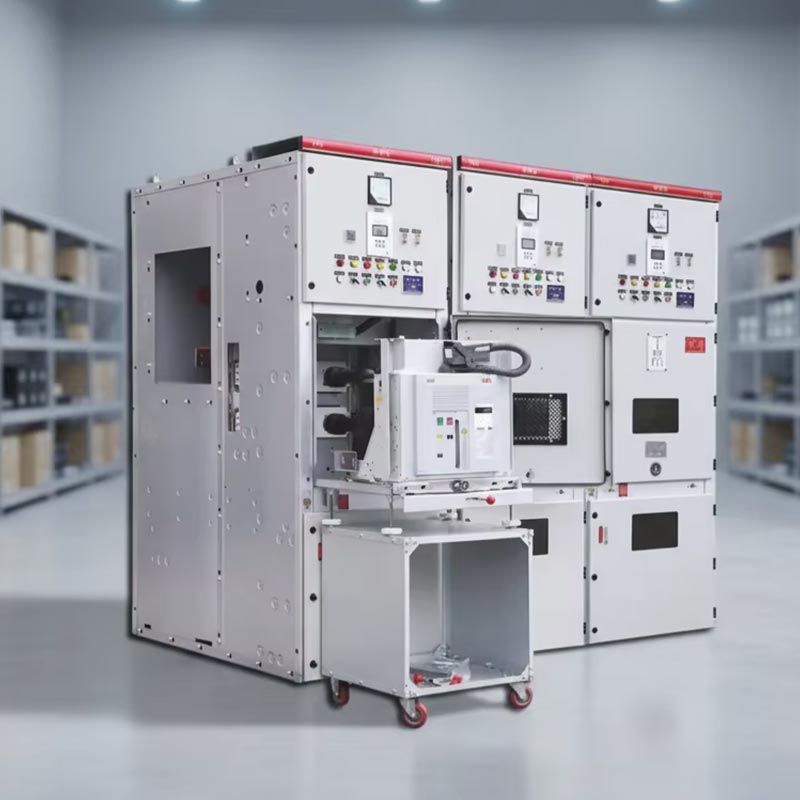

Kyn28 स्विचगियर 12kv

Usune Kyn28 स्विचगियर 12kV एक इनडोर हाई-वोल्टेज बिजली वितरण उपकरण है जिसमें 3.6kV को कवर करने वाले रेटेड वोल्टेज हैं। 7.2kV, और 12kV, 50/60Hz तीन-चरण एसी पावर सिस्टम के लिए उपयुक्त। यह आधुनिक ऊर्जा का एक प्रमुख विद्युत उपकरण है पारेषण और वितरण, औद्योगिक बिजली वितरण, और वाणिज्यिक भवन बिजली आपूर्ति क्षेत्र। उत्पाद एक बख्तरबंद, धातु-संलग्न संरचना को अपनाता है, जो सर्किट ब्रेकर, बसबार जैसी कार्यात्मक इकाइयों को पूरी तरह से अलग करता है। केबल, और उपकरण नियंत्रण। यह डिज़ाइन प्रारंभ से ही आर्किंग दोषों के प्रसार को समाप्त कर देता है। यह भी है एक निकासी योग्य वैक्यूम सर्किट ब्रेकर ट्रॉली से सुसज्जित, जो बिना बंद किए तेजी से रखरखाव और प्रतिस्थापन को सक्षम बनाता है बसबार के नीचे, सुरक्षित, स्थिर और कुशल संचालन के लिए बिजली प्रणालियों की मुख्य आवश्यकताओं को पूरी तरह से पूरा करना रख-रखाव.

कम वोल्टेज स्विचगियर

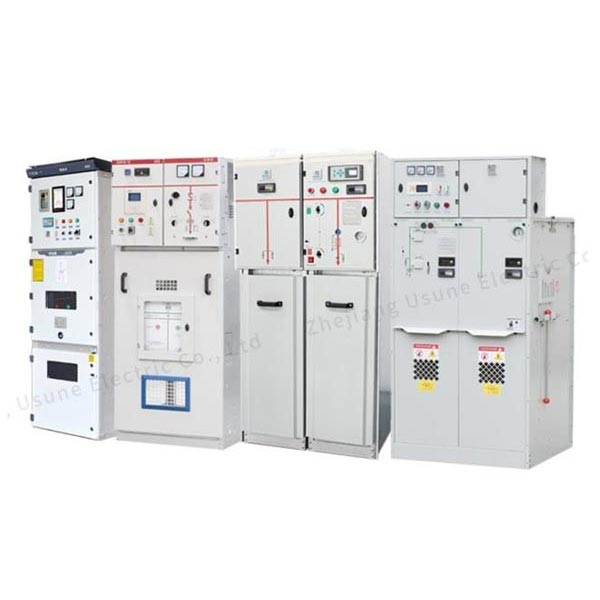

मध्यम वोल्टेज स्विचगियर

मुख्य तकनीकी पैरामीटर

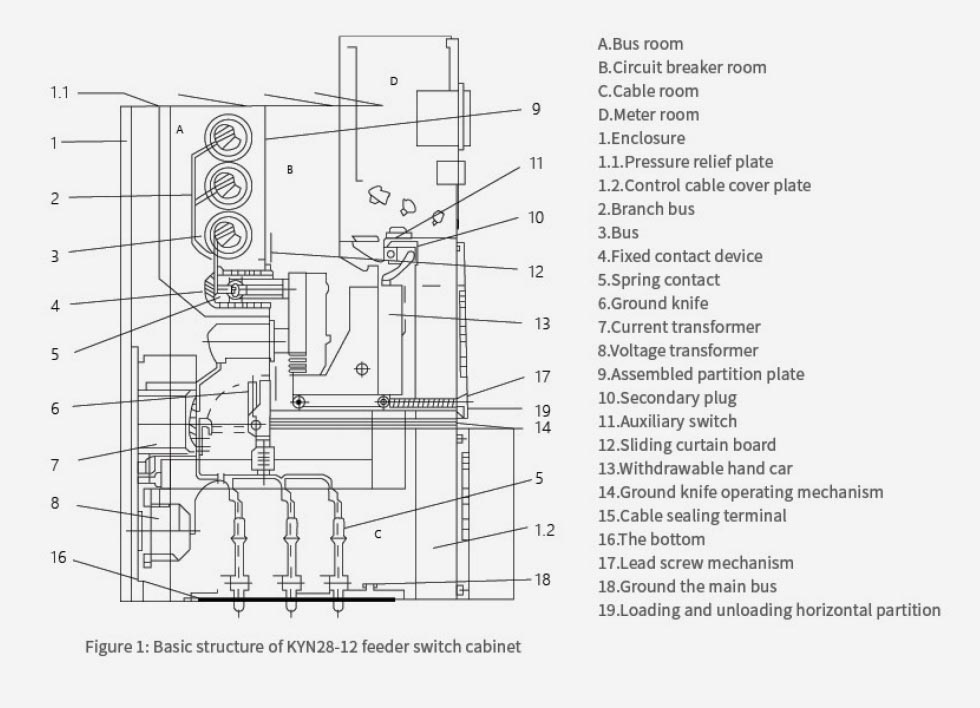

स्वतंत्र कम्पार्टमेंट संरचना

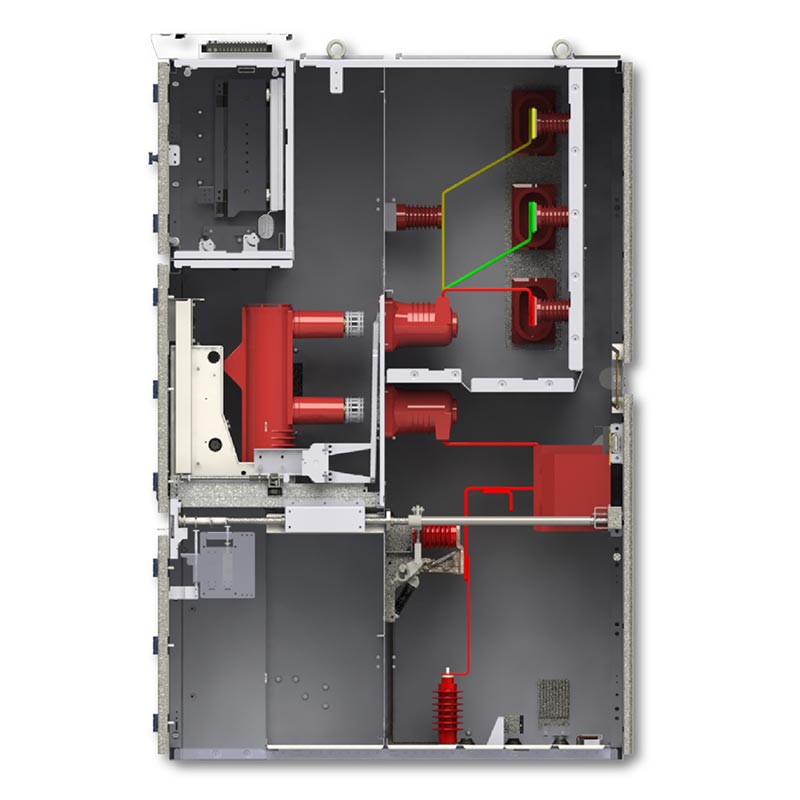

Kyn28 स्विचगियर 12kV ऑल-मेटल आइसोलेशन के साथ एक मॉड्यूलर कम्पार्टमेंट डिज़ाइन को अपनाता है। चार कार्यात्मक क्षेत्र पूरी तरह से स्वतंत्र हैं, दोष प्रसार को प्रभावी ढंग से रोकते हैं:

1. सर्किट ब्रेकर कम्पार्टमेंट: एक वैक्यूम सर्किट ब्रेकर ट्रॉली स्थापित करता है, जो सटीक मार्गदर्शन से सुसज्जित है ट्रॉली की सुरक्षित आवाजाही सुनिश्चित करने के लिए इंटरलॉकिंग तंत्र।
2. बसबार कम्पार्टमेंट: उत्कृष्ट इन्सुलेशन प्रदर्शन के साथ मुख्य और शाखा बसबारों का संलग्न लेआउट, परहेज चरण-दर-चरण/चरण-दर-ग्राउंड शॉर्ट सर्किट का जोखिम।
3. केबल कम्पार्टमेंट: पर्याप्त जगह, मल्टी-सर्किट केबल कनेक्शन के लिए उपयुक्त, केबल बिछाने, वायरिंग की सुविधा, और परीक्षण.
4. उपकरण और नियंत्रण कम्पार्टमेंट: सुरक्षा उपकरणों, मीटरिंग उपकरणों और नियंत्रण सर्किट को एकीकृत करता है केंद्रीकृत निगरानी और संचालन के लिए घटक।
5. दबाव राहत उपकरण: शीर्ष पर एक समर्पित दबाव राहत फ्लैप से सुसज्जित, यह जल्दी से चाप जारी कर सकता है आंतरिक दोषों के मामले में दबाव, कैबिनेट और कर्मियों की सुरक्षा सुनिश्चित करना।

मुख्य उत्पाद लाभ

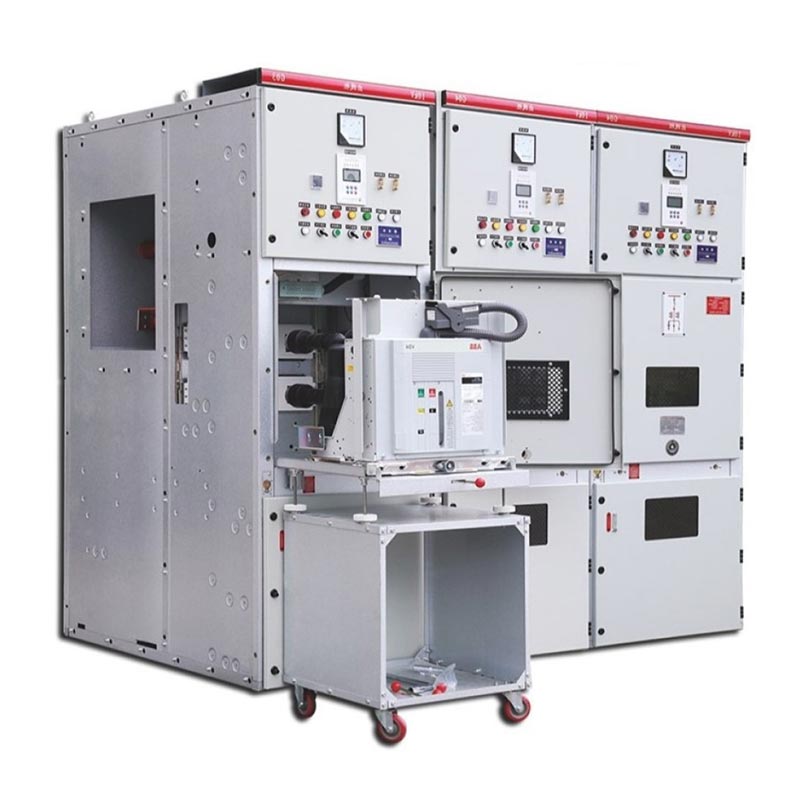

1. हटाने योग्य ठेला डिजाइन

सर्किट ब्रेकर, पीटी, और आइसोलेटिंग हैंडकार्ट श्रृंखला पूरी तरह से विनिमेय हैं। रखरखाव के दौरान, बस हटा दें पूरे बसबार को डिस्कनेक्ट किए बिना बिजली को तुरंत बहाल करने के लिए दोषपूर्ण ठेले और अतिरिक्त ठेले को धक्का दें, बिजली कटौती के रखरखाव के समय में काफी कमी आई है।

2. व्यापक "पांच-रोकथाम" मैकेनिकल इंटरलॉकिंग:

- सर्किट ब्रेकरों को आकस्मिक रूप से खुलने और बंद होने से रोकता है;
- लोड के तहत सर्किट ब्रेकर हैंडकार्ट को हटाने/धकेलने से रोकता है;
- सक्रिय होने पर ग्राउंडिंग स्विच को आकस्मिक रूप से बंद होने से रोकता है;
- ग्राउंडिंग स्विच बंद होने पर आकस्मिक ऊर्जा को रोकता है;
- ऊर्जावान डिब्बों में आकस्मिक प्रवेश को रोकता है।

3. अनुकूलित सुरक्षा और रखरखाव

ऑल-फ्रंट संचालन और रखरखाव डिज़ाइन प्रभावी ढंग से बचत करते हुए, पीछे के रखरखाव की जगह की आवश्यकता को समाप्त करता है वितरण कक्ष में फर्श की जगह; कैबिनेट में एक अंतर्निर्मित संघनन हीटर है, जो उच्च आर्द्रता के अनुकूल है वातावरण, संक्षेपण के कारण होने वाले इन्सुलेशन दोषों को रोकना।

4. उच्च इन्सुलेशन और दोष प्रतिरोध

Kyn28 स्विचगियर 12kV उच्च गुणवत्ता वाली इन्सुलेशन सामग्री और वैज्ञानिक रूप से दूरी वाले इन्सुलेशन का उपयोग करता है, जिससे प्राप्त होता है एक उच्च इन्सुलेशन स्तर. यह शॉर्ट सर्किट, ओवरवॉल्टेज और अन्य विद्युत दोषों का प्रभावी ढंग से प्रतिरोध करता है। संयुक्त अपनी धातु कवच संरचना के साथ, यह मजबूत चाप नियंत्रण क्षमताओं का दावा करता है।

मुख्य अनुप्रयोग प्रकार

1. इनकमिंग लाइन कैबिनेट: अपस्ट्रीम स्रोतों से बिजली प्राप्त करता है, बिजली रिसेप्शन और समग्र सुरक्षा प्रदान करता है।
2. आउटगोइंग लाइन कैबिनेट: सुरक्षा प्रदान करते हुए लोड, मोटर और अन्य टर्मिनल सर्किट को बिजली वितरित करता है।
3. पीटी और वोल्टेज माप कैबिनेट: सिस्टम वोल्टेज पर नज़र रखता है और ओवरवॉल्टेज सुरक्षा प्रदान करता है।
4. मीटरिंग कैबिनेट: सटीक ऊर्जा खपत आंकड़ों के लिए ऊर्जा मीटरिंग उपकरणों को एकीकृत करता है।
5. बसबार अनुभाग कैबिनेट: बसबार अनुभागों के खंडित संचालन, अलगाव और सुरक्षा को सक्षम बनाता है।
6. आइसोलेशन कैबिनेट: सुरक्षित रखरखाव सुनिश्चित करते हुए विद्युत अलगाव प्रदान करता है।

वास्तविक-विश्व अनुप्रयोग मामला

केस 1: पूर्वी चीन में एक बड़े डेटा सेंटर के लिए 10kV बिजली वितरण परियोजना

परियोजना आवश्यकताएँ: डेटा सेंटर को 99.99% बिजली उपलब्धता और शून्य-दोष, अत्यधिक स्थिर की आवश्यकता होती है सर्वर और जैसे कोर लोड को निर्बाध बिजली आपूर्ति सुनिश्चित करने के लिए मध्यम-वोल्टेज बिजली वितरण प्रणाली शीतलन उपकरण.

समाधान: Usune Kyn28 स्विचगियर 12kV इकाइयों का उपयोग करके एक पूर्ण बिजली वितरण प्रणाली का निर्माण किया गया था, जिसमें शामिल हैं इनकमिंग कैबिनेट, मीटरिंग कैबिनेट, पीटी कैबिनेट और 12 आउटगोइंग कैबिनेट। यह 40kA शॉर्ट-सर्किट से लैस है त्वरित दोष प्राप्त करने के लिए ब्रेकिंग क्षमता वाले वैक्यूम सर्किट ब्रेकर और बुद्धिमान एकीकृत सुरक्षा उपकरण अलगाव और सटीक गलती स्थान।

परिचालन परिणाम: 2023 में अपनी कमीशनिंग के बाद से, सिस्टम 100% के साथ बिना किसी दोष के संचालित हुआ है सुरक्षा कार्यों में सटीकता दर. वार्षिक बिजली कटौती का समय 5 मिनट से कम है, जो पूरी तरह से उच्चतम स्तर को पूरा करता है डेटा सेंटर की विश्वसनीयता बिजली आपूर्ति आवश्यकताओं और दसियों के आर्थिक नुकसान से प्रभावी ढंग से बचना बिजली गुल होने से लाखों डॉलर का नुकसान

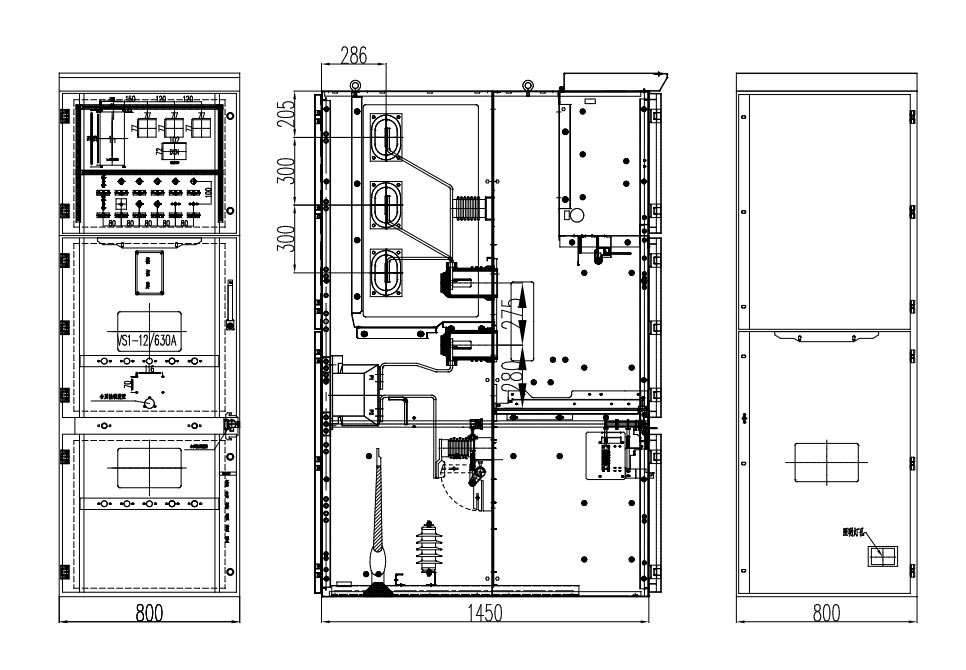

उत्पाद बाहरी आयाम

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

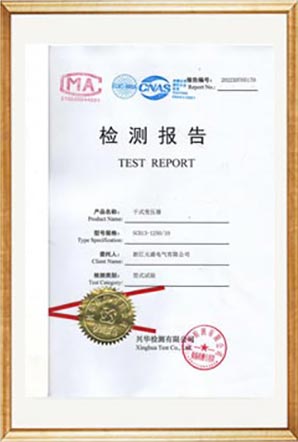

जाँच रिपोर्ट
