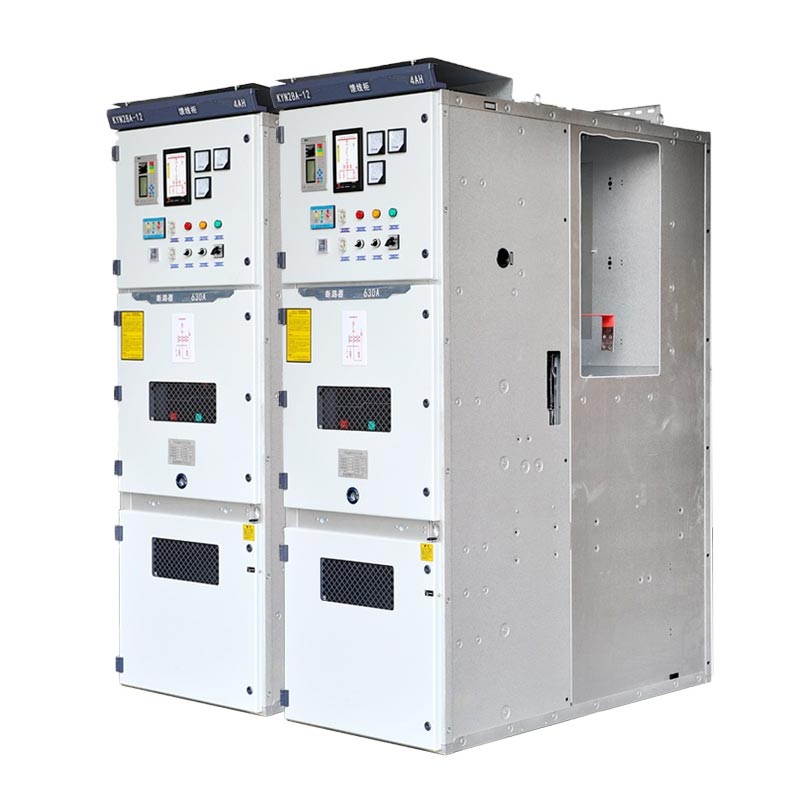

Kyn28 स्विचगियर 11kV

Usune Kyn28 स्विचगियर 11kV 3.6kV-12kV, 50Hz तीन-चरण एसी सिस्टम के लिए उपयुक्त है, जो पावर रिसेप्शन को सक्षम बनाता है, वितरण, नियंत्रण, सुरक्षा और निगरानी। यह सिंगल बसबार, सिंगल बसबार अनुभागीकरण और डबल का समर्थन करता है बसबार कनेक्शन विधियाँ, इसे विद्युत प्रणालियों में एक प्रमुख विद्युत वितरण उपकरण बनाती हैं। के मुख्य उत्पाद के रूप में पेशेवर चीनी बिजली उपकरण आपूर्तिकर्ता, यह विश्व स्तर पर विश्वसनीय मध्यम-वोल्टेज बिजली वितरण बन गया है समाधान इसकी फ़ैक्टरी विनिर्माण क्षमताओं और स्थिर गुणवत्ता के लिए धन्यवाद।

कम वोल्टेज स्विचगियर

मध्यम वोल्टेज स्विचगियर

मुख्य मानक अनुपालन

Usune Kyn28 स्विचगियर 11kV उत्पाद सुनिश्चित करने के लिए अंतरराष्ट्रीय और घरेलू मानकों का सख्ती से पालन करता है विश्वसनीयता, सुरक्षा और अंतरसंचालनीयता:

1. IEC 60298 / IEC 62271-200: 1kV से 52kV तक रेटेड वोल्टेज के साथ एसी मेटल-संलग्न स्विचगियर
2. जीबी 3906-2006: 3-35 केवी एसी धातु-संलग्न स्विचगियर और नियंत्रण कैबिनेट
3. डीएल/टी 404-2007: इनडोर एसी हाई-वोल्टेज स्विचगियर के लिए तकनीकी विशिष्टता
4. जीबी/टी 11022: हाई-वोल्टेज स्विचगियर के लिए सामान्य विशिष्टता

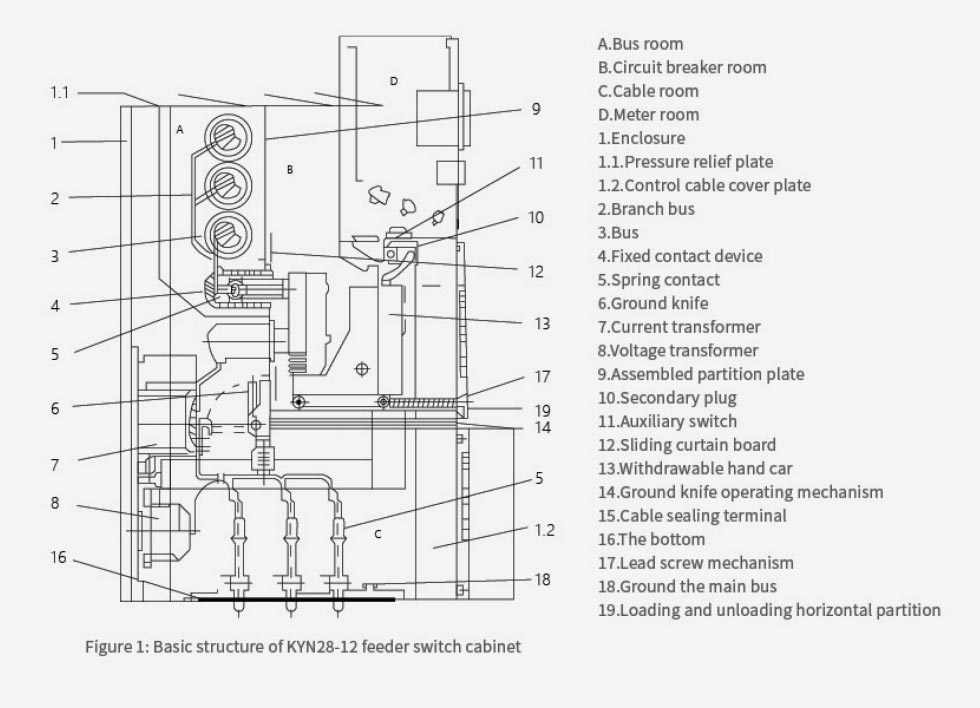

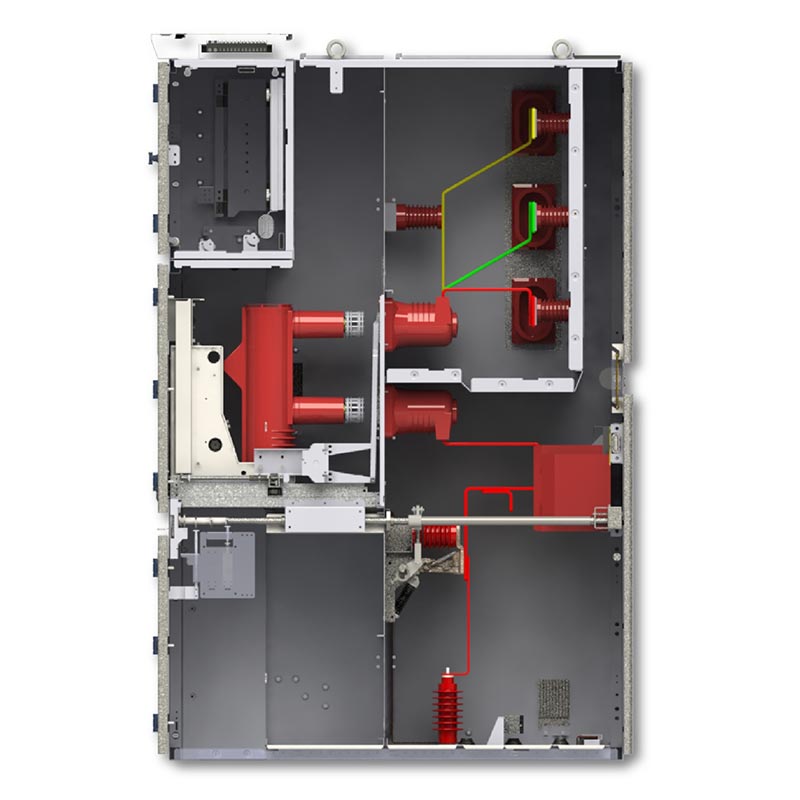

संरचनात्मक और डिज़ाइन सुविधाएँ

Kyn28 स्विचगियर 11kV संलग्नक उच्च गुणवत्ता वाले गैल्वेनाइज्ड/कोल्ड-रोल्ड से बने मॉड्यूलर बोल्ट संरचना को अपनाता है स्टील प्लेट, धातु विभाजन द्वारा पांच स्वतंत्र ग्राउंडिंग डिब्बों में विभाजित, प्रभावी ढंग से गलती को रोकती है प्रसार.

1. सर्किट ब्रेकर कम्पार्टमेंट: मैकेनिकल के साथ एक हटाने योग्य वैक्यूम सर्किट ब्रेकर ट्रॉली से सुसज्जित इंटरलॉकिंग
2. बसबार कम्पार्टमेंट: मुख्य बसबारों और शाखा बसबारों को स्वतंत्र रूप से पृथक स्थापित करता है।
3. केबल कम्पार्टमेंट: केबल कनेक्शन के लिए उपयोग किया जाता है, जिसमें ट्रांसफार्मर, ग्राउंडिंग स्विच, सर्ज अरेस्टर आदि होते हैं।
4. नियंत्रण उपकरण कम्पार्टमेंट: रिले, उपकरण, सुरक्षा उपकरण और माध्यमिक सर्किट स्थापित करता है।
5. दबाव राहत चैनल: शीर्ष पर एक दबाव राहत उपकरण से सुसज्जित, जिससे आर्क दबाव को सुरक्षित रूप से जारी किया जा सके गलती होने पर.

मुख्य लाभ

1. हटाने योग्य हैंडकार्ट डिज़ाइन: सर्किट ब्रेकर और पीटी हैंडकार्ट विनिमेय हैं, जिससे त्वरित रखरखाव की अनुमति मिलती है और पूरे बसबार अनुभाग को डी-एनर्जेटिक किए बिना प्रतिस्थापन।
2. व्यापक पांच-संरक्षण इंटरलॉकिंग: आकस्मिक सर्किट ब्रेकर को खुलने/बंद होने से रोकता है, रोकता है लोड के तहत ठेले को धकेलना/खींचना, ऊर्जावान होने पर ग्राउंडिंग स्विच को बंद होने से रोकता है, ऊर्जावान होने से रोकता है जब ग्राउंडिंग स्विच बंद हो जाता है, और ऊर्जावान डिब्बों में आकस्मिक प्रवेश को रोकता है।
3. कॉम्पैक्ट संरचना: फ्रंट-फेसिंग संचालन और रखरखाव, स्थापना स्थान की बचत।
4. उच्च पर्यावरणीय अनुकूलन क्षमता: अंतर्निर्मित संघनन हीटर, आर्द्र वातावरण के लिए उपयुक्त।

मुख्य अनुप्रयोग प्रकार:

1. इनकमिंग लाइन कैबिनेट (पावर प्राप्त करना)
2. आउटगोइंग लाइन कैबिनेट (फीडर/मोटर्स को बिजली वितरित करना)
3. वोल्टेज ट्रांसफार्मर और वोल्टेज माप कैबिनेट
4. मीटरिंग कैबिनेट (ऊर्जा मीटर के साथ)
5. बसबार सेक्शन कैबिनेट
6. आइसोलेशन कैबिनेट

पर्यावरणीय स्थितियाँ

- परिवेश का तापमान: -15℃ ~ +40℃
- दैनिक औसत सापेक्ष आर्द्रता ≤95%, मासिक औसत ≤90%
- कोई विस्फोटक, संक्षारक गैसें या प्रवाहकीय धूल नहीं, कोई गंभीर कंपन नहीं
- केवल इनडोर स्थापना

मुख्य तकनीकी पैरामीटर

वास्तविक आवेदन मामला

शहरी वाणिज्यिक परिसर विद्युत वितरण परियोजना। 50 मंजिला व्यावसायिक परिसर (कार्यालय+वाणिज्यिक+मनोरंजन) पूर्वी चीन में 18 Usune Kyn28 स्विचगियर 11kV इकाइयों का उपयोग किया जाता है, जिसमें इनकमिंग लाइनें, आउटगोइंग लाइनें, PTs, मीटरिंग शामिल हैं। दोहरी बसबारों के माध्यम से अनावश्यक बिजली आपूर्ति के साथ अनुभाग अलमारियाँ, और अलगाव अलमारियाँ।

दो साल के संचालन के बाद, इसने बिना किसी अनियोजित बिजली कटौती के 99.98% बिजली आपूर्ति विश्वसनीयता हासिल की। द स्विचगियर को तुरंत बदला जा सकता है, जिससे रखरखाव का समय काफी कम हो जाता है। कॉम्पैक्ट कैबिनेट जगह बचाता है वितरण कक्ष, और एक संघनन हीटर आर्द्र वातावरण में स्थिर संचालन सुनिश्चित करता है।

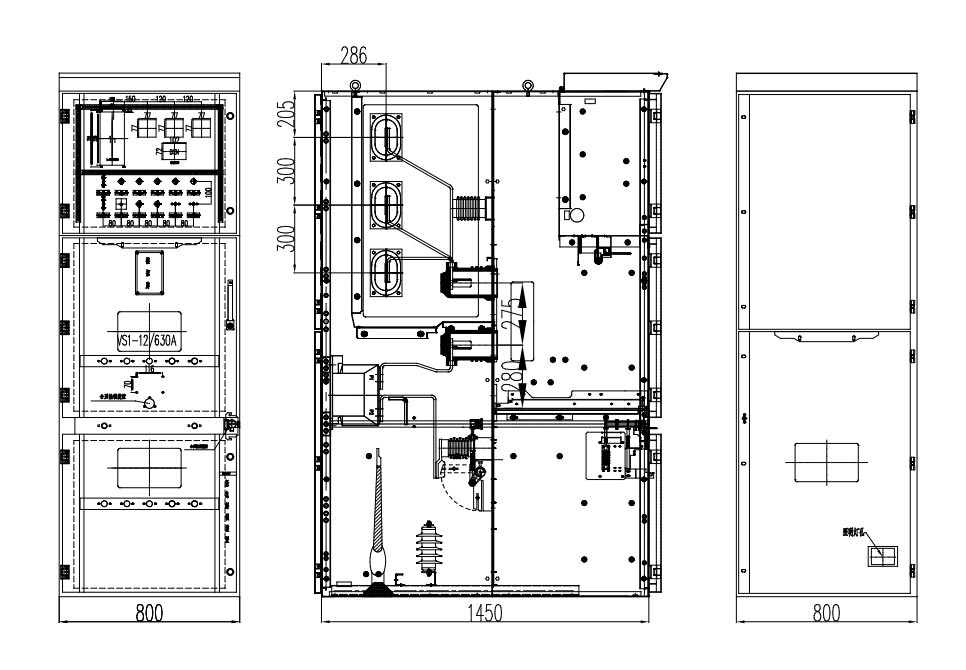

उत्पाद बाहरी आयाम

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

पूछे जाने वाले प्रश्न

Q1: Usune KYN28 11kV और पारंपरिक फिक्स्ड स्विचगियर के बीच मुख्य अंतर क्या हैं?

ए: मुख्य अंतर निकासी योग्य स्विचगियर संरचना है। सर्किट ब्रेकरों को स्वतंत्र रूप से वापस लिया जा सकता है और रखरखाव के दौरान पूर्ण बिजली कटौती की आवश्यकता को समाप्त करते हुए, आपस में बदल दिया गया। इसके परिणामस्वरूप उच्च सुरक्षा होती है और रखरखाव दक्षता, और स्वतंत्र कम्पार्टमेंट दोष सीमा को प्रभावी ढंग से सीमित करता है।

Q2: क्या Kyn28 स्विचगियर 11kV का उपयोग उच्च ऊंचाई या विशेष रूप से आर्द्र वातावरण में किया जा सकता है?

उत्तर: हाँ. एक पेशेवर निर्माता के रूप में, यूसुने उच्च-ऊंचाई वाले व्युत्पन्न डिज़ाइन, उन्नत इन्सुलेशन और प्रदान करता है संक्षारण संरक्षण, और आर्द्र वातावरण में विश्वसनीय संचालन सुनिश्चित करने के लिए एक अंतर्निर्मित हीटर।

Q3: उत्पाद वारंटी और बिक्री उपरांत सेवा के बारे में क्या?

उत्तर: पूरी मशीन 12 महीने की वारंटी के साथ आती है, एक वैश्विक तकनीकी टीम जो दिन में 24 घंटे और तेजी से प्रतिक्रिया देती है मुख्य क्षेत्रों में ऑन-साइट सेवा उपलब्ध है। हम दीर्घकालिक रखरखाव और तकनीकी प्रशिक्षण भी प्रदान करते हैं।
