उपकरण ट्रांसफार्मरउच्च-वोल्टेज एसी पावर सिस्टम के लिए विशेष सटीक उपकरण हैं, जो पावर ग्रिड की "संवेदी तंत्रिकाओं" के रूप में कार्य करते हैं। उनका मुख्य सिद्धांत ग्रिड की उच्च-वोल्टेज, उच्च-वर्तमान शक्ति को माध्यमिक उपकरणों द्वारा पहचाने जाने योग्य मानक निम्न-वोल्टेज, निम्न-वर्तमान संकेतों में परिवर्तित करना है। यह बिजली माप, ऊर्जा मीटरिंग, सिस्टम मॉनिटरिंग और रिले सुरक्षा के लिए सटीक डेटा प्रदान करता है और प्राथमिक उच्च-वोल्टेज सर्किट और माध्यमिक कम-वोल्टेज नियंत्रण सर्किट के बीच विद्युत अलगाव, उपकरणों की सुरक्षा और रखरखाव कर्मियों की सुरक्षा सुनिश्चित करता है।
Usuneउच्च-वोल्टेज उपकरण ट्रांसफार्मर के अनुसंधान एवं विकास और उत्पादन में विशेषज्ञता, उच्च-ऊंचाई और प्रदूषण-प्रतिरोधी अनुप्रयोगों के लिए अनुकूलित उत्पादों की पेशकश करता है। उनके वोल्टेज स्तर व्यापक रूप से 110kV, 126kV, 145kV, 154kV और 170kV सहित मुख्यधारा के उच्च-वोल्टेज पावर ग्रिड स्थितियों को कवर करते हैं, जो विभिन्न उच्च और निम्न-वोल्टेज वितरण परिदृश्यों के अनुकूल हैं।
यूज़्यून उपकरण ट्रांसफार्मर को मुख्य रूप से दो श्रेणियों में विभाजित किया गया है: वर्तमान ट्रांसफार्मर (सीटी) और वोल्टेज ट्रांसफार्मर (वीटी)। इन दो प्रकार के उत्पादों में स्पष्ट कार्यात्मक स्थिति और पूरक अनुप्रयोग परिदृश्य हैं, जो सभी परिचालन स्थितियों के तहत उच्च-वोल्टेज बिजली प्रणालियों की परिचालन आवश्यकताओं को व्यापक रूप से पूरा करते हैं।

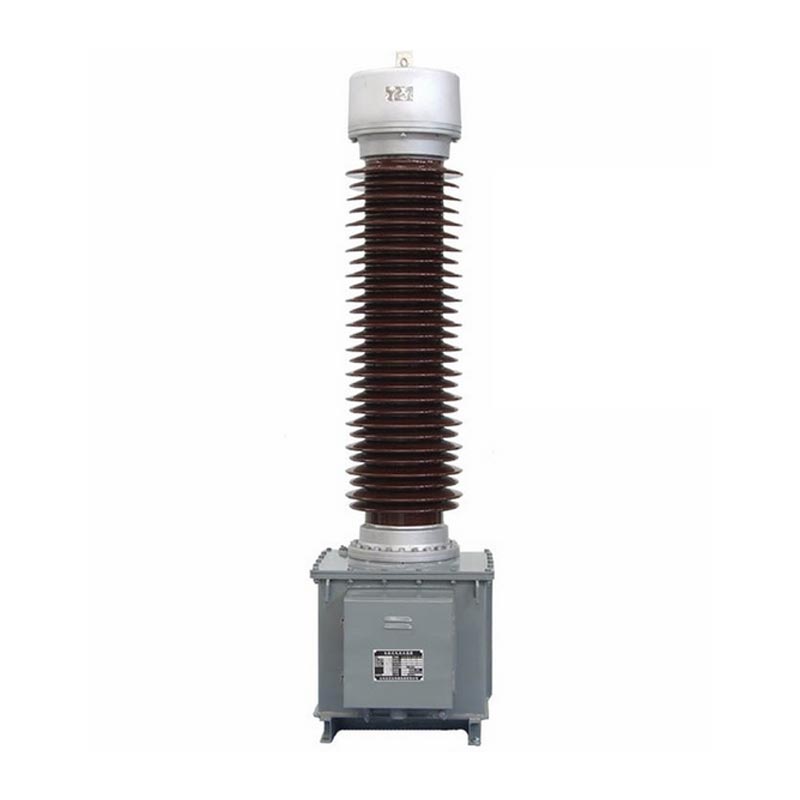

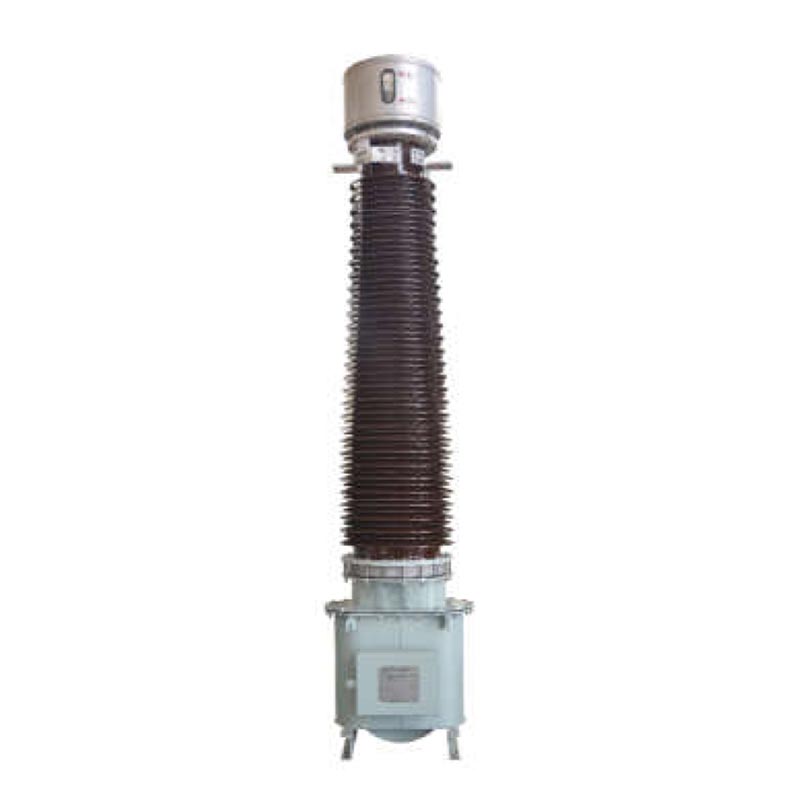

वर्तमान ट्रांसफार्मर पावर ग्रिड में उच्च प्राथमिक धाराओं को कम करके उन्हें मानक 1A या 5A माध्यमिक धाराओं में परिवर्तित कर सकते हैं। इनका उपयोग मुख्य रूप से करंट का पता लगाने, ऊर्जा मीटरिंग, ओवरकरंट और ग्राउंड फॉल्ट सुरक्षा, पावर ग्रिड के वर्तमान उतार-चढ़ाव को सटीक रूप से पकड़ने और पावर ग्रिड सुरक्षा सुनिश्चित करने के लिए दोषों के दौरान सुरक्षा कार्यों को तुरंत ट्रिगर करने के लिए किया जाता है।

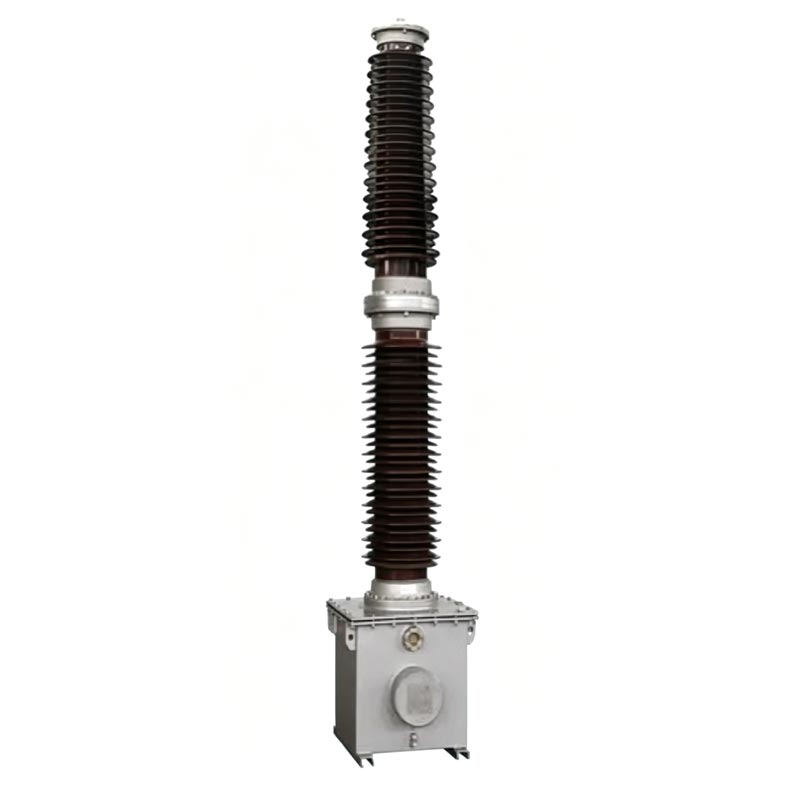

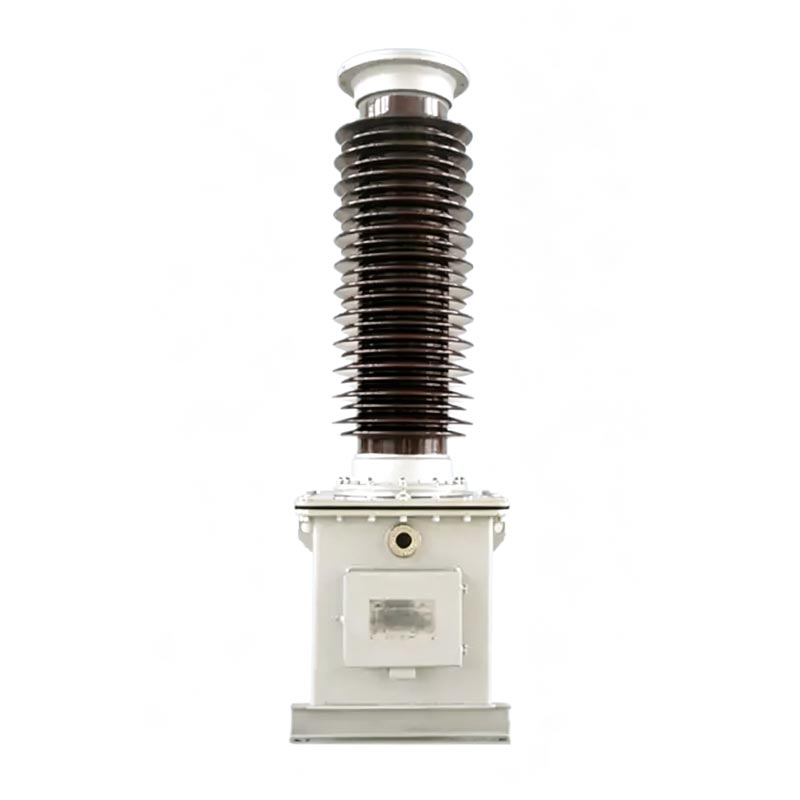

वोल्टेज ट्रांसफार्मर उच्च-वोल्टेज ग्रिड वोल्टेज को 100V या 100/√3V के मानक माध्यमिक वोल्टेज में परिवर्तित करते हैं, जो ग्रिड वोल्टेज माप, ऊर्जा मीटरिंग, वोल्टेज निगरानी और गलती सुरक्षा के लिए सटीक वोल्टेज सिग्नल प्रदान करते हैं, जिससे वितरण प्रणाली में वोल्टेज स्थिरता बनी रहती है।
यूज़्यून वोल्टेज ट्रांसफार्मर को दो मुख्य प्रकारों में विभाजित किया गया है, जो विभिन्न वोल्टेज स्तरों और अनुप्रयोग परिदृश्यों के लिए उपयुक्त हैं:
यूज़्यून इंस्ट्रूमेंट ट्रांसफार्मर मजबूत पर्यावरणीय अनुकूलन क्षमता के साथ कठोर बाहरी और औद्योगिक परिस्थितियों के लिए डिज़ाइन किया गया है। मानक संचालन पैरामीटर इस प्रकार हैं:
डिजाइन और उत्पादन से लेकर परीक्षण तक, हमारे उत्पाद अंतरराष्ट्रीय और राष्ट्रीय आधिकारिक मानकों का सख्ती से पालन करते हैं, विश्वसनीय और अनुपालन गुणवत्ता सुनिश्चित करते हैं:
A1: दोनों प्रकार के उपकरण ट्रांसफार्मर में सख्त सुरक्षा संचालन प्रक्रियाएँ होती हैं। वर्तमान ट्रांसफार्मर (सीटी) के द्वितीयक सर्किट पर खुले सर्किट की सख्त मनाही है, अन्यथा, अत्यधिक उच्च वोल्टेज उत्पन्न होगा, जिससे उपकरण जल जाएंगे और बिजली के झटके से दुर्घटनाएं होंगी। उपकरण ओवरलोड, ओवरहीटिंग और पावर ग्रिड विफलताओं से बचने के लिए वोल्टेज ट्रांसफार्मर (वीटी) के द्वितीयक पक्ष पर शॉर्ट सर्किट सख्ती से प्रतिबंधित है। दैनिक रखरखाव सख्ती से नियमों के अनुसार किया जाना चाहिए।
ए2: इलेक्ट्रोमैग्नेटिक वोल्टेज ट्रांसफार्मर (ईवीटी) संरचना में सरल, लागत प्रभावी और संचालन में स्थिर हैं, पारंपरिक मध्यम और कम वोल्टेज बिजली वितरण प्रणालियों के लिए उपयुक्त हैं; कैपेसिटिव वोल्टेज ट्रांसफॉर्मर (सीवीटी) में वोल्टेज और हस्तक्षेप-रोधी क्षमताएं मजबूत होती हैं, जो विशेष रूप से 35kV~550kV आउटडोर हाई-वोल्टेज पावर ग्रिड के लिए डिज़ाइन की गई हैं। मीटरिंग और सुरक्षा के अलावा, उनका उपयोग बिजली लाइन वाहक संचार के लिए भी किया जा सकता है, जिससे वे उच्च-वोल्टेज आउटडोर सबस्टेशनों के लिए पसंदीदा उपकरण बन जाते हैं।
ए3: हाँ. मानक मॉडल 1000 मीटर और उससे नीचे की ऊंचाई के लिए उपयुक्त हैं। उच्च-ऊंचाई वाले परिदृश्यों के लिए, उन्नत उच्च-ऊंचाई वाले अनुकूलित संस्करण उपलब्ध हैं। इसके अलावा, विभिन्न प्रदूषण स्तरों वाले उत्पादों को तटीय नमक स्प्रे, औद्योगिक धूल और रासायनिक संक्षारण जैसी स्थितियों के लिए अनुकूलित किया जा सकता है, जो चरम वातावरण में उपकरणों के दीर्घकालिक स्थिर और सुरक्षित संचालन को सुनिश्चित करता है।
