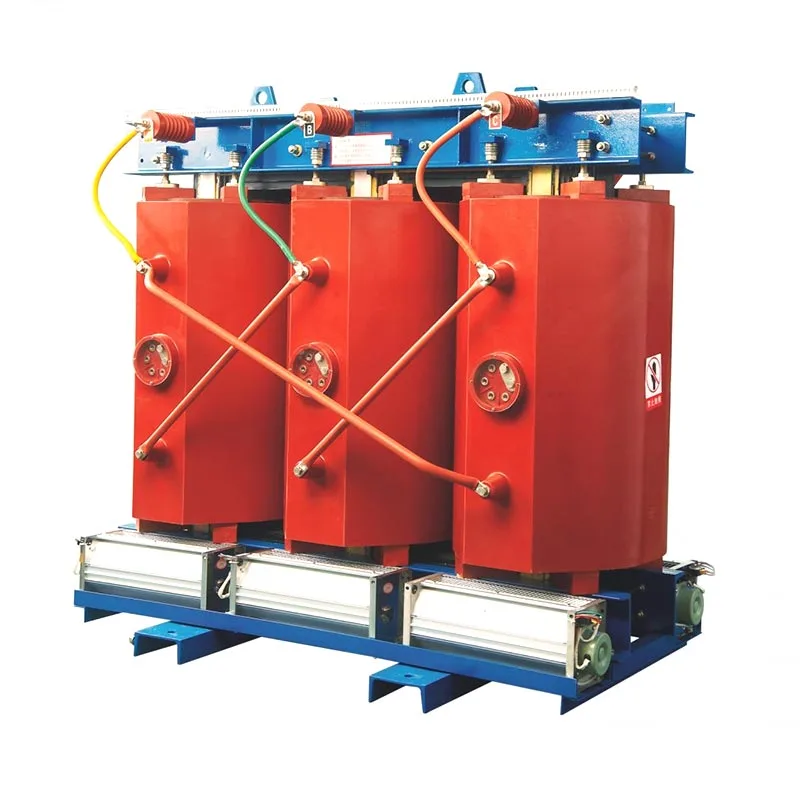

एक11kV 1000kVA ड्राई टाइप ट्रांसफार्मरएक मध्यम-वोल्टेज वितरण ट्रांसफार्मर है जिसे विद्युत अलगाव, वोल्टेज स्थिरता और सुरक्षित बिजली वितरण को बनाए रखते हुए 11kV आपूर्ति से विद्युत ऊर्जा को कम उपयोग वोल्टेज में स्थानांतरित करने के लिए डिज़ाइन किया गया है। यह मार्गदर्शिका इसके निर्माण, संचालन सिद्धांत, विशिष्टताओं, अनुप्रयोगों, स्थापना संबंधी विचारों, सुरक्षा आवश्यकताओं, रखरखाव प्रथाओं और औद्योगिक और वाणिज्यिक बिजली प्रणालियों के लिए क्रय बिंदुओं की व्याख्या करती है।
एक 1000kVA ट्रांसफार्मर 1000 किलोवोल्ट-एम्पीयर की रेटेड स्पष्ट बिजली क्षमता प्रदान करता है, जबकि 11kV प्राथमिक वोल्टेज वर्ग की पहचान करता है। तेल में डूबे ट्रांसफार्मर के विपरीत, शुष्क प्रकार का ट्रांसफार्मर शीतलन माध्यम के रूप में हवा का उपयोग करता है और खनिज इन्सुलेट तेल पर निर्भर नहीं होता है। कास्ट-रेज़िन डिज़ाइन इनडोर सबस्टेशनों, वाणिज्यिक भवनों, औद्योगिक संयंत्रों, डेटा-संबंधित सुविधाओं, नवीकरणीय-ऊर्जा प्रतिष्ठानों और अन्य स्थानों के लिए एक कॉम्पैक्ट समाधान प्रदान कर सकते हैं जहां अग्नि व्यवहार, रखरखाव, स्थान और पर्यावरणीय विचार महत्वपूर्ण हैं।
वास्तविक विशिष्टता का चयन कभी भी केवल नेमप्लेट रेटिंग से नहीं किया जाना चाहिए। माध्यमिक वोल्टेज, वेक्टर समूह, प्रतिबाधा, इन्सुलेशन स्तर, घुमावदार सामग्री, तापमान वृद्धि, शीतलन विधि, बाड़े की सुरक्षा, ऊंचाई, परिवेश का तापमान, हार्मोनिक लोडिंग, शॉर्ट-सर्किट की स्थिति और लागू मानक सभी अंतिम डिजाइन को प्रभावित करते हैं।
एक11kV 1000kVA ड्राई टाइप ट्रांसफार्मरएक तीन चरण वाला विद्युत ट्रांसफार्मर है जिसका उपयोग आमतौर पर मध्यम-वोल्टेज बिजली को कम वोल्टेज में कम करने के लिए किया जाता है जो डाउनस्ट्रीम वितरण और विद्युत उपकरणों के लिए उपयुक्त है। ट्रांसफार्मर की रेटेड स्पष्ट शक्ति 1000kVA और प्राथमिक वोल्टेज 11kV है।
शब्दशुष्क प्रकारइसका मतलब है कि ट्रांसफार्मर अपने प्राथमिक इन्सुलेशन और शीतलन माध्यम के रूप में तरल इन्सुलेट तेल का उपयोग नहीं करता है। डिज़ाइन के आधार पर, वाइंडिंग्स खुले-घाव वाले, वैक्यूम दबाव से संसेचित, या राल में संपुटित हो सकते हैं। कास्ट-रेज़िन निर्माण विशेष रूप से आम है जहां यांत्रिक सुरक्षा, पर्यावरण प्रतिरोध और तरल इन्सुलेशन पर कम निर्भरता की आवश्यकता होती है।
IEC 60076-11 विशेष रूप से 72.5kV तक के उच्चतम वोल्टेज वाले उपकरण और 1.1kV से ऊपर चलने वाली कम से कम एक वाइंडिंग वाले ड्राई-टाइप पावर ट्रांसफार्मर को कवर करता है, जो इसे कई 11kV ड्राई-टाइप ट्रांसफार्मर डिज़ाइनों के लिए सीधे प्रासंगिक बनाता है।
11kV नाममात्र प्राथमिक-साइड वोल्टेज को इंगित करता है। उपकरण के सटीक इन्सुलेशन स्तर और रेटेड वोल्टेज की पुष्टि केवल नाममात्र वोल्टेज से अनुमान लगाने के बजाय परियोजना विनिर्देश और लागू मानक से की जानी चाहिए।
1000kVA ट्रांसफार्मर की रेटेड स्पष्ट शक्ति है। यह प्रत्यक्ष 1000kW आउटपुट का प्रतिनिधित्व करने के बजाय निर्दिष्ट परिचालन स्थितियों के तहत विद्युत लोडिंग क्षमता का वर्णन करता है।
तीन-चरण प्रणाली के लिए, अनुमानित पूर्ण-लोड लाइन करंट की गणना निम्न का उपयोग करके की जा सकती है:
उदाहरण के लिए, 11kV और 1000kVA पर, प्राथमिक पूर्ण-लोड करंट लगभग होता है52.5ए. द्वितीयक धारा चयनित निम्न-वोल्टेज रेटिंग पर निर्भर करती है। उदाहरण के लिए, 400V पर, सैद्धांतिक तीन-चरण पूर्ण-लोड वर्तमान लगभग है1,443ए. ये गणना प्रारंभिक इंजीनियरिंग के लिए उपयोगी हैं, जबकि अंतिम केबल, ब्रेकर, बसबार और सुरक्षा चयन को संपूर्ण परियोजना डिजाइन का पालन करना चाहिए।
ड्राई-टाइप ट्रांसफार्मर का प्रदर्शन कई प्रमुख घटकों के समन्वित डिजाइन पर निर्भर करता है। एक सामान्य 11kV 1000kVA इकाई में निम्नलिखित शामिल होते हैं:
| अवयव | बेसिक कार्यक्रम | महत्वपूर्ण विचार |
|---|---|---|
| चुंबकीय कोर | ऊर्जा स्थानांतरण के लिए चुंबकीय पथ प्रदान करता है | मुख्य सामग्री, संयुक्त डिज़ाइन, और हानियाँ |
| एचवी वाइंडिंग | 11kV आपूर्ति प्राप्त होती है | इन्सुलेशन, कंडक्टर सामग्री, आवेग का सामना करना |
| एलवी वाइंडिंग | आवश्यक लो-वोल्टेज आउटपुट प्रदान करता है | वोल्टेज, वर्तमान क्षमता, तापमान वृद्धि |
| इन्सुलेशन प्रणाली | ऊर्जावान घटकों को विद्युत रूप से अलग करता है | थर्मल, ढांकता हुआ, पर्यावरण प्रदर्शन |
| राल एनकैप्सुलेशन | कास्ट-रेज़िन डिज़ाइन में वाइंडिंग की सुरक्षा करता है | कास्टिंग गुणवत्ता, शून्य नियंत्रण, थर्मल प्रदर्शन |
| शीतलन प्रणाली | ऑपरेशन के दौरान उत्पन्न गर्मी को दूर करता है | एएन या एएनएएफ संचालन और वेंटिलेशन |
कास्ट-रेज़िन डिज़ाइन में, रेज़िन-एनकैप्सुलेटेड वाइंडिंग्स कॉइल के चारों ओर एक ठोस इन्सुलेशन संरचना प्रदान कर सकते हैं। हालाँकि, अंतिम निर्माण का मूल्यांकन अकेले राल निर्माण के बजाय आवश्यक विद्युत, थर्मल, पर्यावरण और यांत्रिक स्थितियों के अनुसार किया जाना चाहिए।
ट्रांसफार्मर विद्युत चुम्बकीय प्रेरण के माध्यम से संचालित होता है। जब प्राथमिक वाइंडिंग पर एक वैकल्पिक 11kV वोल्टेज लगाया जाता है, तो यह कोर में एक वैकल्पिक चुंबकीय प्रवाह उत्पन्न करता है। यह चुंबकीय प्रवाह द्वितीयक वाइंडिंग से जुड़ता है और घुमाव अनुपात के अनुसार वोल्टेज प्रेरित करता है।
प्राकृतिक-वायु शीतलन के तहत, ऊष्मा संवहन और विकिरण के माध्यम से सक्रिय भागों से आसपास की हवा में चली जाती है। अधिक तापीय मांग वाले अनुप्रयोगों के लिए, फ़ोर्स्ड-एयर पंखे जोड़े जा सकते हैं। चयनित शीतलन व्यवस्था को ट्रांसफार्मर की निर्दिष्ट रेटिंग और ऑपरेटिंग वातावरण के अनुरूप होना चाहिए।
एक खरीदार को केवल "11kV 1000kVA" के अनुसार खरीदारी करने के बजाय संपूर्ण तकनीकी डेटाशीट का अनुरोध करना चाहिए। एक विशिष्ट परियोजना विनिर्देश को संबोधित करना चाहिए:
| पैरामीटर | यह क्यों मायने रखती है |
|---|---|
| रेटेड क्षमता | स्पष्ट-शक्ति रेटिंग निर्धारित करता है: 1000kVA। |
| प्राथमिक वोल्टेज | वास्तविक मध्यम-वोल्टेज नेटवर्क से मेल खाना चाहिए। |
| द्वितीयक वोल्टेज | डाउनस्ट्रीम उपकरण के साथ अनुकूलता निर्धारित करता है। |
| आवृत्ति | सामान्य प्रोजेक्ट मानों में 50Hz या 60Hz शामिल हैं। |
| सदिश समूह | चरण विस्थापन और वाइंडिंग कनेक्शन को परिभाषित करता है। |
| मुक़ाबला | वोल्टेज विनियमन और दोष-वर्तमान व्यवहार को प्रभावित करता है। |
| हानि | ऑपरेटिंग तापमान और जीवनचक्र ऊर्जा खपत को प्रभावित करता है। |
| तापमान वृद्धि | थर्मल परिचालन स्थितियों और इन्सुलेशन आवश्यकताओं को परिभाषित करता है। |
| इन्सुलेशन स्तर | ढांकता हुआ प्रतिरोध और सिस्टम समन्वय के लिए महत्वपूर्ण। |
| संलग्नक/आईपी रेटिंग | ट्रांसफार्मर को पर्यावरणीय और आकस्मिक संपर्क जोखिमों से बचाता है। |
प्रकाशित निर्माता विनिर्देशों से पता चलता है कि 11kV-क्लास 1000kVA ड्राई-टाइप ट्रांसफार्मर में काफी भिन्न हानि मान, घुमावदार सामग्री, आयाम, वेक्टर समूह, प्रतिबाधा मान और शीतलन व्यवस्था हो सकती है। इसलिए, यह मानने के बजाय कि सभी 1000kVA ट्रांसफार्मर तकनीकी रूप से समकक्ष हैं, सटीक मॉडल के लिए इन मापदंडों की पुष्टि की जानी चाहिए।
ड्राई-टाइप ट्रांसफार्मर तकनीक विशेष रूप से तब उपयोगी होती है जब इंस्टॉलेशन वातावरण इनडोर ऑपरेशन, आग पर विचार, कम तरल-इन्सुलेशन आवश्यकताओं या सरलीकृत रखरखाव पर जोर देता है।
आईईसी 60076-11 जलवायु वर्गों, ऊंचाई से संबंधित थर्मल और ढांकता हुआ विचारों, बाड़े प्रबंधन, अग्नि व्यवहार और भूकंपीय वर्गीकरण को भी संबोधित करता है, यह दर्शाता है कि ट्रांसफार्मर विनिर्देश के दौरान पर्यावरणीय स्थितियों पर विचार क्यों किया जाना चाहिए।
11kV 1000kVA ड्राई-टाइप ट्रांसफार्मर का उपयोग वहां किया जा सकता है जहां 11kV वितरण प्रणाली को मध्यम क्षमता वाले स्टेप-डाउन ट्रांसफार्मर की आवश्यकता होती है और स्थापना आवश्यकताएं ड्राई-टाइप तकनीक के अनुकूल होती हैं।
ट्रांसफार्मर का चयन उत्पाद सूची के बजाय विद्युत प्रणाली से शुरू होना चाहिए। निम्नलिखित चेकलिस्ट विनिर्देश अंतराल को रोकने में मदद कर सकती है:
यहां तक कि एक अच्छी तरह से डिज़ाइन किया गया ट्रांसफार्मर भी खराब प्रदर्शन कर सकता है यदि इंस्टॉलेशन वातावरण पर्याप्त निकासी, वेंटिलेशन, सुरक्षा या विद्युत समन्वय प्रदान नहीं करता है।
स्थापना की स्थितियाँ केवल यांत्रिक विवरण नहीं हैं। आईईसी 60076-11 विशेष रूप से ट्रांसफार्मर थर्मल और ढांकता हुआ प्रदर्शन पर ऊंचाई और पर्यावरणीय स्थितियों के प्रभाव को पहचानता है, इसलिए इन मापदंडों को विनिर्देश चरण के दौरान घोषित किया जाना चाहिए।
शुष्क-प्रकार के ट्रांसफार्मर आमतौर पर तेल से संबंधित रखरखाव कार्यों से बचते हैं, लेकिन फिर भी उन्हें समय-समय पर निरीक्षण की आवश्यकता होती है। रखरखाव की आवृत्ति निर्माता के निर्देशों, परिचालन स्थितियों, स्थानीय नियमों और स्थापना की गंभीरता के अनुसार स्थापित की जानी चाहिए।
| निरीक्षण क्षेत्र | क्या जांचना है |
|---|---|
| घुमावदार | दृश्यमान संदूषण, क्षति, असामान्य निर्वहन के निशान, या गिरावट। |
| कनेक्शन | टर्मिनल की स्थिति, जकड़न, ज़्यादा गरम होने के संकेत और केबल की स्थिति। |
| शीतलक | वायु मार्ग, वेंटिलेशन, पंखे जहां लगे हों, और असामान्य तापमान। |
| तापमान की निगरानी | सेंसर रीडिंग, अलार्म, नियंत्रक संचालन और ऐतिहासिक रुझान। |
| पर्यावरण | धूल, नमी, संक्षारक वातावरण और कमरे का वेंटिलेशन। |
सबसे व्यावहारिक रखरखाव उपायों में से एक शीतलन सतहों और वेंटिलेशन पथों को साफ रखना है। अत्यधिक धूल गर्मी हस्तांतरण को कम कर सकती है और समय के साथ अवांछनीय इन्सुलेशन स्थिति पैदा कर सकती है।
शुष्क-प्रकार और तेल-डूबे ट्रांसफार्मर दोनों मध्यम-वोल्टेज वितरण कर्तव्यों का पालन कर सकते हैं, लेकिन उनकी निर्माण और स्थापना विशेषताएं अलग-अलग हैं।
| कारक | शुष्क प्रकार | तेल में डूबा हुआ |
|---|---|---|
| इन्सुलेशन माध्यम | वायु और/या ठोस इन्सुलेशन प्रणाली | इन्सुलेट तरल |
| तेल प्रबंधन | आवश्यक नहीं | डिज़ाइन और परिचालन स्थितियों के अनुसार आवश्यक |
| आंतरिक स्थापना | सामान्य अनुप्रयोग | स्थानीय डिज़ाइन और सुरक्षा आवश्यकताओं पर निर्भर करता है |
| आग संबंधी विचार | कोई ट्रांसफार्मर तेल अग्नि भार नहीं | तरल प्रकार और स्थापना आवश्यकताओं पर विचार करने की आवश्यकता है |
| विशिष्ट रखरखाव | निरीक्षण, सफाई, कनेक्शन, शीतलन और निगरानी | इसमें तरल-संबंधी निरीक्षण और रखरखाव आवश्यकताएँ शामिल हैं |
उपयुक्त तकनीक सार्वभौमिक नियम के बजाय परियोजना पर निर्भर करती है। लोड प्रोफ़ाइल, स्थान, पर्यावरणीय स्थितियाँ, अग्नि आवश्यकताएँ, स्थापना स्थान, प्रारंभिक लागत, जीवनचक्र संबंधी विचार और स्थानीय नियम सभी का मूल्यांकन किया जाना चाहिए।
अंतर्राष्ट्रीय खरीद के लिए, तकनीकी संचार उद्धृत मूल्य जितना ही महत्वपूर्ण है। ऑर्डर देने से पहले, खरीदारों को सटीक ट्रांसफार्मर कॉन्फ़िगरेशन को कवर करने वाले स्पष्ट दस्तावेज़ का अनुरोध करना चाहिए।
स्थापित ट्रांसफार्मर निर्माताओं से प्रकाशित तकनीकी दस्तावेज दर्शाता है कि समान 11kV और 1000kVA रेटिंग वाले ट्रांसफार्मर भी घुमावदार सामग्री, हानि मान, वेक्टर समूह, प्रतिबाधा, इन्सुलेशन प्रणाली, आयाम और शीतलन कॉन्फ़िगरेशन में भिन्न हो सकते हैं।
झेजियांग यूसुने इलेक्ट्रिक कंपनी लिमिटेडअनुकूलित ट्रांसफार्मर समाधान चाहने वाले ग्राहकों के लिए एक संभावित आपूर्तिकर्ता के रूप में प्रस्तुत किया जा सकता है। परियोजना-विशिष्ट कोटेशन के लिए, खरीदार को विद्युत प्रणाली पैरामीटर, स्थापना वातावरण, लागू मानक, वितरण गंतव्य, और कोई आवश्यक सहायक उपकरण या संलग्नक विनिर्देश प्रदान करना चाहिए।
यह कई औद्योगिक अनुप्रयोगों के लिए उपयुक्त हो सकता है जब 11kV आपूर्ति, माध्यमिक वोल्टेज, लोड प्रोफ़ाइल, स्थापना की स्थिति, सुरक्षा प्रणाली और आवश्यक क्षमता परियोजना से मेल खाती है। चयन से पहले वास्तविक भार की गणना पूरी की जानी चाहिए।
तीन-चरण 11kV प्रणाली के लिए, सैद्धांतिक पूर्ण-लोड प्राथमिक धारा लगभग 52.5A है। वास्तविक सिस्टम डिज़ाइन में ट्रांसफार्मर सहनशीलता, परिचालन स्थितियों, सुरक्षा सेटिंग्स और नेटवर्क विशेषताओं पर भी विचार करना चाहिए।
द्वितीयक वोल्टेज परियोजना-विशिष्ट है। सामान्य निम्न-वोल्टेज कॉन्फ़िगरेशन में 400V, 415V और 433V शामिल हैं, लेकिन अन्य वोल्टेज को विद्युत प्रणाली के आधार पर डिज़ाइन किया जा सकता है।
आवश्यक रूप से नहीं। कई शुष्क प्रकार के ट्रांसफार्मर प्राकृतिक वायु शीतलन के साथ काम करते हैं। जब डिज़ाइन को बढ़ी हुई थर्मल क्षमता या विशिष्ट परिचालन स्थितियों की आवश्यकता होती है तो फोर्स्ड-एयर कूलिंग को जोड़ा जा सकता है।
आईईसी 60076-11:2018 प्रमुख आईईसी मानक है जो विशेष रूप से अपने परिभाषित दायरे में शुष्क प्रकार के बिजली ट्रांसफार्मर को कवर करता है। अतिरिक्त राष्ट्रीय, क्षेत्रीय, परियोजना, स्थापना, या दक्षता आवश्यकताएँ भी लागू हो सकती हैं।
केवीए स्पष्ट शक्ति को मापता है, जबकि केडब्ल्यू सक्रिय शक्ति को मापता है। संबंध पावर फैक्टर पर निर्भर करता है: केडब्ल्यू = केवीए × पावर फैक्टर। इसलिए, 1000kVA ट्रांसफार्मर को स्वचालित रूप से 1000kW बिजली स्रोत के रूप में वर्णित नहीं किया जाना चाहिए।
कई निर्माता परियोजना आवश्यकताओं के अनुसार माध्यमिक वोल्टेज, वेक्टर समूह, घुमावदार सामग्री, प्रतिबाधा, टैप रेंज, बाड़े, शीतलन व्यवस्था, सहायक उपकरण और निगरानी प्रणाली जैसे मापदंडों को कॉन्फ़िगर कर सकते हैं। प्रत्येक अनुकूलन की पुष्टि लागू तकनीकी मानक के अनुसार की जानी चाहिए।
एक11kV 1000kVA ड्राई टाइप ट्रांसफार्मरवोल्टेज और क्षमता के आंकड़ों के संयोजन से कहीं अधिक है। इसका वास्तविक प्रदर्शन विद्युत डिजाइन, इन्सुलेशन, थर्मल प्रबंधन, घुमावदार निर्माण, कोर हानि, प्रतिबाधा, पर्यावरणीय स्थिति, सुरक्षा, स्थापना और रखरखाव की परस्पर क्रिया पर निर्भर करता है।
इंजीनियरिंग टीमों और क्रय प्रबंधकों के लिए, सबसे विश्वसनीय दृष्टिकोण पूरी विद्युत आवश्यकता के साथ शुरुआत करना और फिर एक विस्तृत तकनीकी प्रस्ताव का अनुरोध करना है। गारंटीशुदा नुकसान, इन्सुलेशन स्तर, वेक्टर समूह, प्रतिबाधा, तापमान वृद्धि, आयाम, परीक्षण, सहायक उपकरण और सेवा समर्थन की तुलना करने से यह सुनिश्चित करने में मदद मिल सकती है कि चयनित ट्रांसफार्मर वास्तविक अनुप्रयोग से मेल खाता है।
झेजियांग यूसुने इलेक्ट्रिक कंपनी लिमिटेड मध्यम-वोल्टेज शुष्क-प्रकार ट्रांसफार्मर आवश्यकताओं और परियोजना-विशिष्ट कॉन्फ़िगरेशन का मूल्यांकन करने वाले ग्राहकों का समर्थन कर सकता है। यदि आप एक नए सबस्टेशन की योजना बना रहे हैं, एक औद्योगिक बिजली प्रणाली को अपग्रेड कर रहे हैं, या एक वाणिज्यिक या बुनियादी ढांचा परियोजना के लिए 11kV 1000kVA ट्रांसफार्मर की तलाश कर रहे हैं,हमसे संपर्क करेंएक उपयुक्त ट्रांसफार्मर समाधान पर चर्चा करने के लिए अपने वोल्टेज, क्षमता, आवृत्ति, स्थापना की स्थिति और तकनीकी आवश्यकताओं के साथ।
