सबस्टेशन के लिए हाई वोल्टेज सर्किट ब्रेकर स्विच

सबस्टेशन के लिए Usune LW36-110 हाई वोल्टेज सर्किट ब्रेकर स्विच स्वतंत्र रूप से विकसित एक कोर पावर उपकरण है और चीन के हाई-वोल्टेज स्विचगियर के अग्रणी निर्माता झेजियांग यूसुने इलेक्ट्रिक कंपनी लिमिटेड द्वारा निर्मित है। उद्योग. यह तीन-चरण AC 50Hz आउटडोर हाई-वोल्टेज स्विचगियर मुख्य रूप से नियंत्रण और सुरक्षा के लिए उपयोग किया जाता है 110kV पावर ट्रांसमिशन और ट्रांसफॉर्मेशन सिस्टम, और इसका उपयोग संपर्क सर्किट ब्रेकर और इन के रूप में भी किया जा सकता है स्विचगियर असेंबलियों की आवश्यकता वाले अनुप्रयोग। उत्पादों को एकीकृत करके यूसुने की पेशेवर फैक्ट्री में निर्मित किया जाता है अनुसंधान एवं विकास, उत्पादन और परीक्षण, यह सुनिश्चित करना कि फैक्ट्री छोड़ने से पहले प्रत्येक उत्पाद कड़े गुणवत्ता मानकों को पूरा करता है।

मुख्य अनुपालन और प्राधिकार

उत्पाद की विश्वसनीयता और अनुकूलता की गारंटी के लिए, Usune LW36-110 हाई वोल्टेज सर्किट ब्रेकर स्विच सबस्टेशन पूरी तरह से GB1984-2003 "एसी हाई वोल्टेज सर्किट ब्रेकर" मानक का अनुपालन करता है और आवश्यकताओं को पूरा करता है अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन (IEC) मानक IEC62271-100:2001 "हाई वोल्टेज स्विचगियर और कंट्रोलगियर - भाग 100: उच्च वोल्टेज सर्किट ब्रेकर"। एक पेशेवर आपूर्तिकर्ता के रूप में, यूसुने ने कठोर गुणवत्ता प्रणाली पारित की है प्रमाणीकरण, और इसका कारखाना यह सुनिश्चित करने के लिए उन्नत उत्पादन और परीक्षण उपकरणों से सुसज्जित है प्रत्येक उत्पाद का प्रदर्शन उद्योग मानकों को पूरा करता है या उससे अधिक है।

मुख्य तकनीकी विशेषताएं

1. उन्नत चाप शमन सिद्धांत

एक अद्वितीय "थर्मल विस्तार + सहायक" चाप शमन सिद्धांत का उपयोग करते हुए, यह उत्कृष्ट ब्रेकिंग का दावा करता है प्रदर्शन, कम चाप समय, लंबा विद्युत जीवन और कम परिचालन शोर, प्रभावी ढंग से बिजली की सुरक्षा सुनिश्चित करता है ग्रिड संचालन.

2. सुरक्षित इन्सुलेट माध्यम

इन्सुलेशन और आर्क-बुझाने के रूप में उत्कृष्ट इन्सुलेशन और आर्क-बुझाने वाले गुणों के साथ एसएफ 6 गैस का उपयोग करता है मध्यम, जिससे दहन या विस्फोट का कोई खतरा नहीं है, जो इसे घनी आबादी वाले क्षेत्रों और विभिन्न के लिए उपयुक्त बनाता है जटिल सबस्टेशन वातावरण।

3. विश्वसनीय संचालन तंत्र

एक सरल और कॉम्पैक्ट संरचना, स्थिर संचालन की विशेषता वाले CTB-1 प्रकार के स्प्रिंग ऑपरेटिंग तंत्र से सुसज्जित, उच्च सुरक्षा और विश्वसनीयता, और कम रखरखाव और विफलता आवृत्ति।

4. मजबूत पर्यावरणीय अनुकूलनशीलता

विभिन्न पर्यावरणीय संकेतकों का कड़ाई से अनुपालन सुनिश्चित करते हुए, कठोर वातावरण में स्थिर रूप से काम कर सकते हैं विभिन्न क्षेत्रों में दीर्घकालिक स्थिर संचालन।

मुख्य तकनीकी पैरामीटर

1. रेटेड वोल्टेज: 110kV; रेटेड आवृत्ति: 50 हर्ट्ज; रेटेड करंट: 3150A
2. रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट: 40kA; रेटेड शॉर्ट-सर्किट मेकिंग करंट (पीक): 100kA
3. रेटेड SF6 गैस दबाव (20℃): 0.5MPa; वार्षिक रिसाव दर: ≤0.5%
4. यांत्रिक जीवन: 6000 चक्र; खुलने का समय: ≤60ms; समापन समय: ≤145 मि.से
5. परिवेश तापमान रेंज: -30℃～+40℃; ऊंचाई: ≤3000 मी

उत्पाद की समग्र संरचना

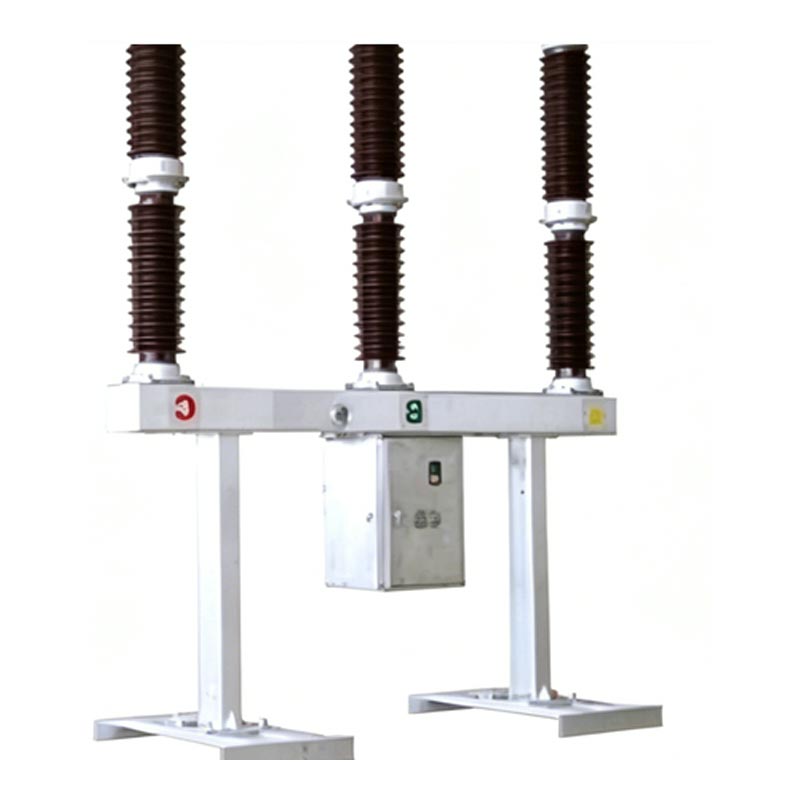

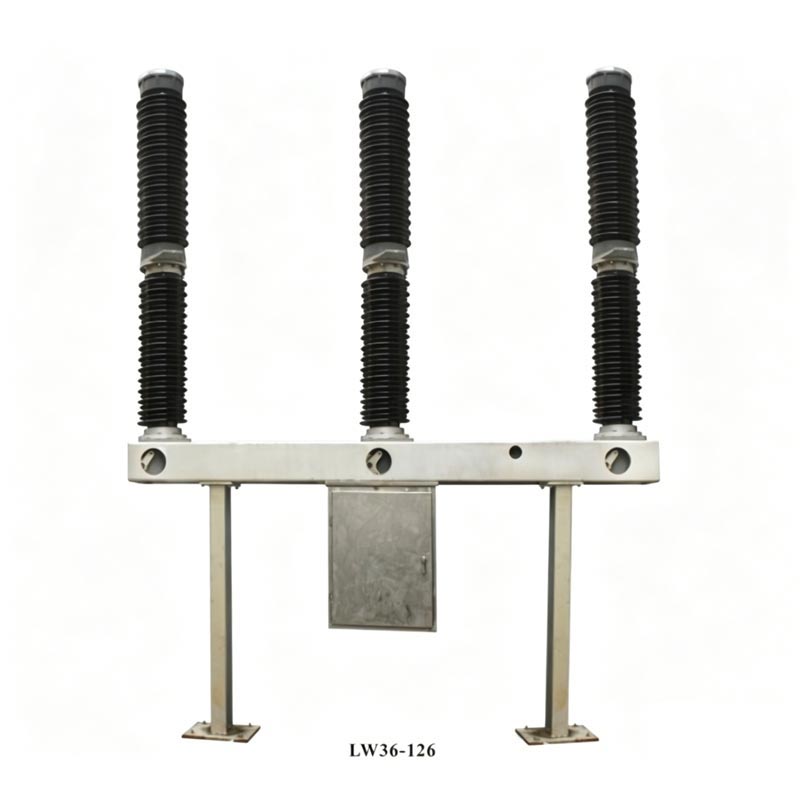

सबस्टेशन के लिए हाई वोल्टेज सर्किट ब्रेकर स्विच एक स्व-ऊर्जावान आर्क-बुझाने वाले कक्ष को एकीकृत करता है संरचना, प्रत्येक चरण एकल-स्तंभ एकल-विराम (POLE) है। प्रत्येक सर्किट ब्रेकर में तीन चरण होते हैं, एक ही फ्रेम पर स्थापित, एक स्प्रिंग तंत्र द्वारा संचालित, जिसमें तीन चरण यांत्रिक रूप से जुड़े हुए हैं। के शीर्ष उत्पाद में एक चाप-बुझाने वाला कक्ष चीनी मिट्टी के बरतन झाड़ी की सुविधा है, मध्य भाग में एक समर्थन चीनी मिट्टी के बरतन होता है झाड़ी और फ्रेम, और तंत्र बॉक्स मध्य में स्थित है और फ्रेम के नीचे निलंबित है। इसमें आवास है आंतरिक स्प्रिंग ऑपरेटिंग तंत्र और विद्युत नियंत्रण घटक। तंत्र आउटपुट पुल रॉड से जुड़ता है कनेक्टिंग रॉड और घूमने वाली भुजा। SF6 गैस घनत्व नियंत्रक फ्रेम के सामने स्थापित है, जो है दोनों सिरों पर समर्थन द्वारा समर्थित।

काम के सिद्धांत

1. समापन स्थिति

सिस्टम करंट टर्मिनलों, स्थिर संपर्क समर्थन रॉड, स्थिर मुख्य संपर्क, गतिशील मुख्य संपर्क के माध्यम से प्रवाहित होता है संपर्क, सिलेंडर, मध्यवर्ती संपर्क, और मध्यवर्ती निकला हुआ किनारा, फिर सिस्टम के माध्यम से एक सर्किट बनाता है टर्मिनल.

2. ओपनिंग ऑपरेशन

एक्चुएटर की कार्रवाई के तहत, ऑपरेटिंग हाथ इंसुलेटिंग पुल रॉड, पिस्टन रॉड, सिलेंडर, मूविंग आर्क को खींचता है संपर्क करें, और नोजल एक साथ नीचे की ओर। जब गतिशील और स्थिर संपर्क अलग हो जाते हैं तो एक चाप उत्पन्न होता है। कब चलती संपर्क प्रणाली एक निश्चित स्थिति में नीचे की ओर बढ़ती है, नोजल खुलता है, और एसएफ 6 गैस को संपीड़ित करता है नोजल के माध्यम से सिलेंडर को चाप क्षेत्र में उड़ा दिया जाता है। जब धारा शून्य से अधिक हो जाती है तो चाप बुझ जाता है।

3. समापन कार्य

एक्चुएटर की कार्रवाई के तहत, ऑपरेटिंग हाथ इंसुलेटेड रॉड से जुड़े गतिशील संपर्क को ऊपर की ओर खींचता है समापन स्थिति में. इसके साथ ही, SF6 गैस सिलेंडर में प्रवेश करती है, और अगले उद्घाटन ऑपरेशन की तैयारी करती है।

मुख्य सिस्टम परिचय

1. SF6 गैस प्रणाली

एक SF6 घनत्व मीटर (दबाव नापने का यंत्र और घनत्व नियंत्रक एकीकृत), गैस आपूर्ति वाल्व, तीन-चरण से बना है वाल्व, और SF6 गैस पाइपलाइन। इसमें तापमान क्षतिपूर्ति, अलार्म और इंटरलॉकिंग दबाव सुरक्षा की सुविधा है स्थिर SF6 गैस दबाव सुनिश्चित करें।

2. नियंत्रण प्रणाली

तंत्र आवास के भीतर स्थित, इसमें ऑपरेटिंग स्विच, स्वचालित स्विच जैसे प्रमुख घटक शामिल हैं। ट्रिप स्विच, रिले, टर्मिनल, क्लोजिंग कॉइल, मोटर और हीटर। यह स्विच नियंत्रण, एंटी-पंपिंग, सक्षम बनाता है स्प्रिंग ऊर्जा भंडारण, SF6 गैस दबाव संरक्षण, हीटिंग और प्रकाश व्यवस्था कार्य।

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

व्यावहारिक अनुप्रयोग मामला

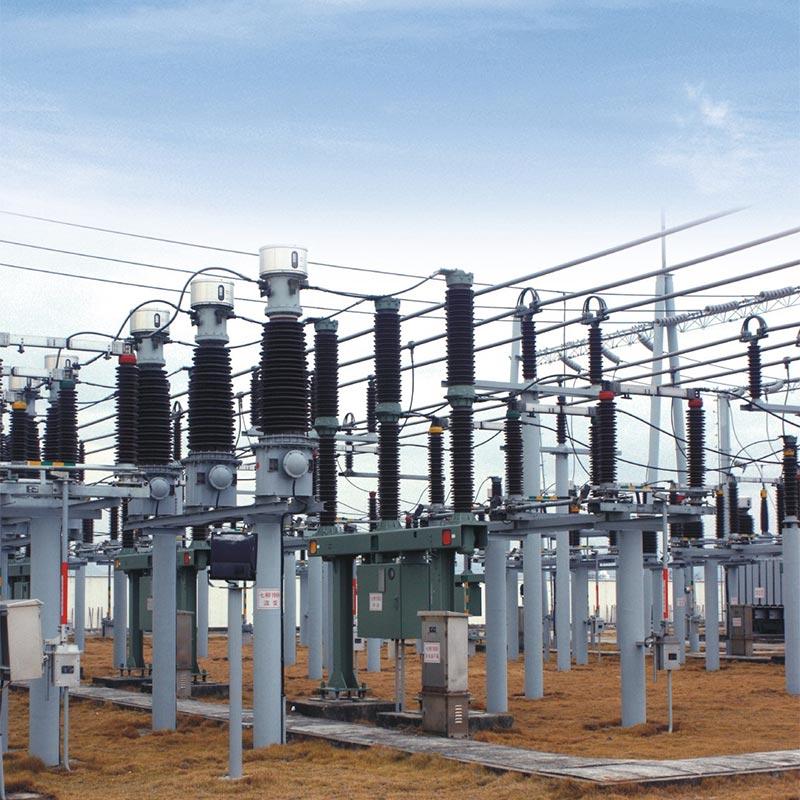

सबस्टेशन के लिए Usune LW36-110 हाई वोल्टेज सर्किट ब्रेकर स्विच की विश्वसनीयता और व्यावहारिकता को सत्यापित करने के लिए, इस उत्पाद को पूर्वी चीन के एक प्रमुख औद्योगिक पार्क में 110kV सबस्टेशन परियोजना पर सफलतापूर्वक लागू किया गया है। जैसे एक विश्वसनीय आपूर्तिकर्ता, यूसुने ने इस परियोजना के लिए 12 LW36-110 सर्किट ब्रेकर प्रदान किए, जो स्थिर रूप से काम कर रहे हैं तीन साल से अधिक समय तक.

यह सबस्टेशन औद्योगिक पार्क के भीतर 50 से अधिक बड़े और मध्यम आकार के उद्यमों को बिजली की आपूर्ति करता है, अत्यधिक उच्च स्थिरता और सुरक्षा की आवश्यकता है। परियोजना के प्रारंभिक चरण में, ग्राहक व्यापक रूप से कई चीनी निर्माताओं की तुलना की, अंततः उनके बेहतर होने के कारण यूसुने के LW36-110 सर्किट ब्रेकर का चयन किया तकनीकी प्रदर्शन, कठोर गुणवत्ता नियंत्रण और व्यापक बिक्री के बाद सेवा। ऑपरेशन के दौरान, उत्पाद उच्च तापमान, भारी बारिश और कम तापमान सहित चरम मौसम स्थितियों का सफलतापूर्वक सामना करते हैं बिना किसी रिकॉर्ड की गई खराबी के तापमान। SF6 गैस रिसाव दर मानक आवश्यकता से काफी कम थी (≤0.5%), यांत्रिक संचालन सुचारू था, और खुलने और बंद होने का समय स्थिर था, जिससे प्रभावी ढंग से सुरक्षा सुनिश्चित हुई और पार्क के पावर ग्रिड का स्थिर संचालन। इसने ग्राहक से उच्च प्रशंसा अर्जित की, और यूसुने बन गया पार्क की आगामी विस्तार परियोजनाओं के लिए नामित बिजली उपकरण आपूर्तिकर्ता।

अक्सर पूछे जाने वाले प्रश्न

Q1: Usune LW36-110 हाई-वोल्टेज सर्किट ब्रेकर की सेवा जीवन क्या है, और मुख्य रखरखाव क्या हैं अंक?

ए1: उत्पाद का यांत्रिक जीवन 6000 चक्र है, और सामान्य उपयोग और नियमित रखरखाव के तहत, यह निरंतर है परिचालन जीवन 12 वर्ष तक पहुँच सकता है। मुख्य रखरखाव बिंदुओं में शामिल हैं: साप्ताहिक नियमित निरीक्षण (इंसुलेटर की जांच करना)। अखंडता, SF6 गैस दबाव, और परिचालन स्थिति); हर 3 साल में वार्षिक ओवरहाल (इंसुलेटर की सफाई, जांच)। फास्टनरों, मुख्य सर्किट प्रतिरोध और एसएफ 6 गैस नमी सामग्री को मापना); के अंतर्गत प्रमुख ओवरहाल की आवश्यकता है निम्नलिखित स्थितियाँ: 12 वर्षों का निरंतर संचालन, 2000 रेटेड वर्तमान रुकावटें, 20 पूर्ण-क्षमता (40kA) रुकावटें, या 6000 यांत्रिक संचालन। यूसुने पेशेवर रखरखाव मार्गदर्शन और स्पेयर पार्ट्स प्रदान करता है उत्पाद के दीर्घकालिक स्थिर संचालन को सुनिश्चित करने के लिए आपूर्ति।

Q2: क्या सबस्टेशन के लिए Usune LW36-110 हाई वोल्टेज सर्किट ब्रेकर स्विच का उपयोग उच्च-ऊंचाई और अत्यधिक ऊंचाई पर किया जा सकता है? ठंडे प्रदेश? इसकी पर्यावरणीय अनुकूलता कैसी है?

A2: हां, इस उत्पाद में मजबूत पर्यावरणीय अनुकूलन क्षमता है और इसका उपयोग उच्च ऊंचाई और अत्यधिक ठंड में किया जा सकता है क्षेत्र. इसकी परिवेशीय तापमान सीमा -30℃ से +40℃ है, अधिकतम अनुकूलनीय ऊंचाई ≤3000m है। यह हो सकता है 700Pa हवा के दबाव और 10 मिमी आइसिंग का सामना करें, और इसकी भूकंपीय ताकत क्षैतिज की आवश्यकताओं को पूरा करती है त्वरण ≤0.3g और ऊर्ध्वाधर त्वरण ≤0.15g। यह दैनिक औसत सापेक्ष वाले क्षेत्रों के लिए भी उपयुक्त है आर्द्रता ≤95% और मासिक औसत सापेक्ष आर्द्रता ≤90% (25℃), और इसका उपयोग ज्वलनशील से मुक्त वातावरण में किया जा सकता है, विस्फोटक, रासायनिक रूप से संक्षारक और गंभीर कंपन की स्थिति, पूरी तरह से पर्यावरणीय आवश्यकताओं को पूरा करती है चीन और यहां तक कि वैश्विक स्तर पर अधिकांश सबस्टेशन परियोजनाएं।

आपूर्तिकर्ता और फैक्टरी परिचय

Zhejiang Usune Electric Co., Ltd. हाई-वोल्टेज पावर स्विचगियर का एक पेशेवर निर्माता और आपूर्तिकर्ता है चीन, हाई-वोल्टेज सर्किट के अनुसंधान, विकास, उत्पादन, बिक्री और बिक्री के बाद की सेवा पर ध्यान केंद्रित कर रहा है ब्रेकर, स्विच और अन्य बिजली उपकरण। कंपनी का कारखाना चीन के झेजियांग प्रांत में स्थित है। 10,000 वर्ग मीटर से अधिक के क्षेत्र को कवर करते हुए, उन्नत उत्पादन लाइनों, परीक्षण उपकरणों और से सुसज्जित पेशेवर आर एंड डी टीम।

यूसुने "गुणवत्ता पहले, ग्राहक सर्वोच्च" के दर्शन का पालन करता है, जो गुणवत्ता नियंत्रण प्रणाली को सख्ती से लागू करता है उत्पादन प्रक्रिया के दौरान. फैक्ट्री छोड़ने से पहले सभी उत्पादों को कठोर परीक्षण से गुजरना पड़ता है। एक भरोसेमंद के रूप में आपूर्तिकर्ता, यूसुने ने घरेलू और घरेलू स्तर पर सैकड़ों सबस्टेशन परियोजनाओं के लिए उच्च गुणवत्ता वाले बिजली उपकरण प्रदान किए हैं अंतरराष्ट्रीय स्तर पर, अपने विश्वसनीय उत्पाद गुणवत्ता और व्यापकता के लिए व्यापक ग्राहक पहचान हासिल कर रहा है बिक्री के बाद सेवा.
