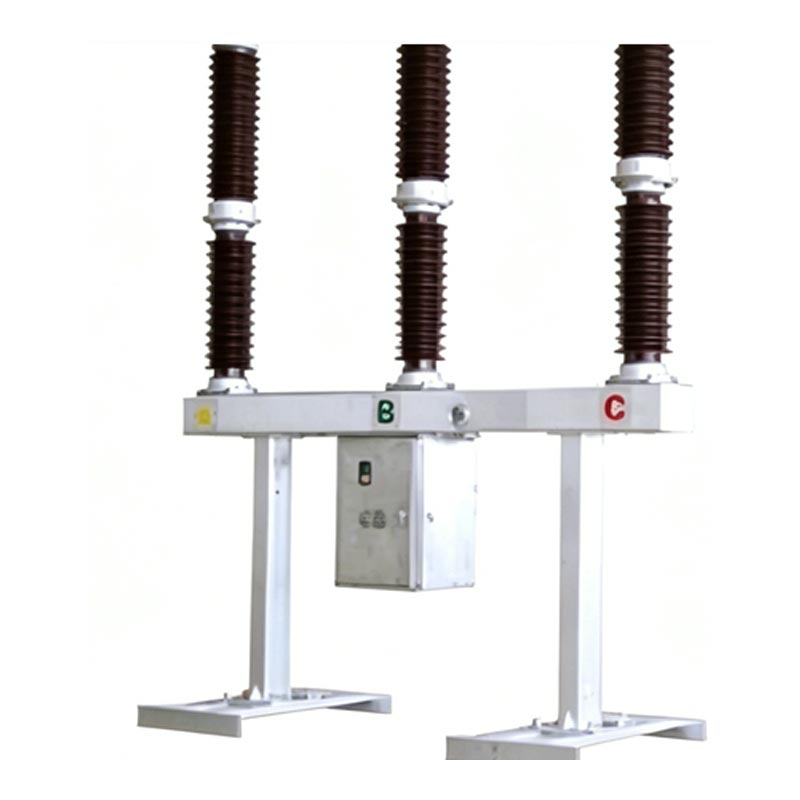

सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर स्विच 126kv

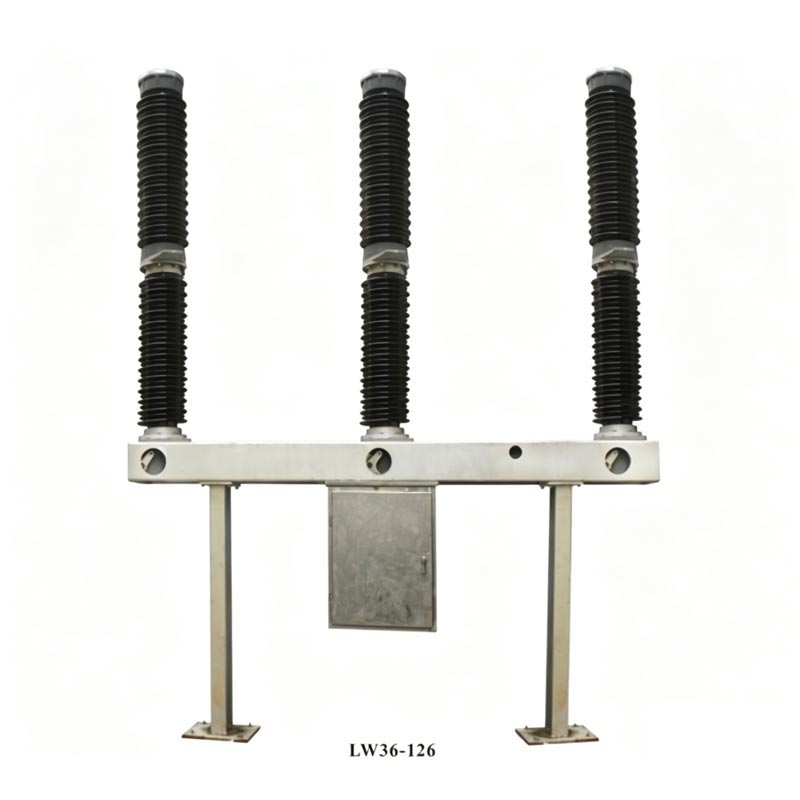

Usune LW36-110 सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर स्विच 126kV नियंत्रण और सुरक्षा के लिए एक मुख्य उपकरण है 110kV ट्रांसमिशन और ट्रांसफॉर्मेशन सिस्टम और इसे टाई सर्किट ब्रेकर और स्विचिंग उपकरण के रूप में भी इस्तेमाल किया जा सकता है समूह. उत्पाद एक एकीकृत स्व-ऊर्जावान चाप-बुझाने वाली संरचना को अपनाता है, जिसमें प्रत्येक चरण एकल-समर्थन के रूप में होता है, एकल-विराम इकाई. सभी तीन चरणों को एक ही फ्रेम पर स्थापित किया गया है, जिससे एक स्प्रिंग के माध्यम से यांत्रिक जुड़ाव प्राप्त होता है संचालन तंत्र. उत्पाद के शीर्ष में चाप-बुझाने वाला कक्ष चीनी मिट्टी के बरतन झाड़ी, मध्य भाग शामिल है इसमें समर्थन चीनी मिट्टी के बरतन झाड़ी और फ्रेम शामिल है, और विद्युत नियंत्रण घटकों वाला तंत्र बॉक्स है फ्रेम के नीचे निलंबित कर दिया गया, जिसके परिणामस्वरूप एक कॉम्पैक्ट संरचना और सुविधाजनक संचालन हुआ।

मुख्य लाभ

1. आधिकारिक अनुपालन

चीनी मानकों GB1984-2003 "एसी हाई वोल्टेज सर्किट ब्रेकर" और IEC62271-100:2001 "हाई वोल्टेज" का अनुपालन करता है स्विचगियर और कंट्रोलगियर—भाग 100: हाई वोल्टेज सर्किट ब्रेकर,'' और कठोर फ़ैक्टरी परीक्षण पास कर चुका है और उत्पाद अनुपालन और विश्वसनीयता सुनिश्चित करने के लिए प्रमाणीकरण।

2. बेहतर प्रदर्शन

"थर्मल एक्सपेंशन + असिस्टेड ब्लोइंग" चाप शमन सिद्धांत का उपयोग करता है, जिसके परिणामस्वरूप लघु चाप बनता है बुझाने का समय, लंबा विद्युत जीवन, और कम परिचालन शोर; उत्कृष्ट इन्सुलेशन और आर्क के साथ SF6 गैस का उपयोग करता है माध्यम के रूप में बुझाने के गुण, दहन और विस्फोट के जोखिम को समाप्त करते हुए, इसे उपयुक्त बनाते हैं घनी आबादी वाले क्षेत्र.

3. विश्वसनीय साक्ष्य

स्प्रिंग-संचालित तंत्र का यांत्रिक जीवन 6000 चक्र तक है, वार्षिक एसएफ6 गैस रिसाव दर ≤0.5% है, और ≤80μΩ का मुख्य सर्किट प्रतिरोध। पूर्ण तकनीकी पैरामीटर और परीक्षण डेटा उत्पाद स्थिरता की पुष्टि करते हैं।

4. मजबूत अनुकूलनशीलता

कठोर बाहरी वातावरण के लिए व्यापक रूप से अनुकूलनीय, परिवेश का तापमान -30 ℃ से + 40 ℃ और ऊंचाई की सीमा के साथ ≤3000 मीटर. हवा, बर्फ और भूकंप के प्रति मजबूत प्रतिरोध, विभिन्न बिजली परियोजना परिदृश्यों की जरूरतों को पूरा करना।

मुख्य तकनीकी पैरामीटर

सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर स्विच 126kV मुख्य मापदंडों के साथ उत्कृष्ट विद्युत प्रदर्शन का दावा करता है 126kV बिजली उपकरणों के उच्च मानकों को पूरा करना, जटिल बिजली प्रणालियों में स्थिर संचालन सुनिश्चित करना। कुंजी कोर पैरामीटर इस प्रकार हैं:

उत्पाद की समग्र संरचना

सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर स्विच 126kV में तीन चरण होते हैं, प्रत्येक चरण एक स्व-ऊर्जावान से सुसज्जित होता है चाप-बुझाने वाला कक्ष, समर्थन इन्सुलेशन उपकरण, अवशोषक, और रिसाव-प्रूफ संरचना। स्थैतिक सीलिंग का उपयोग ओ-रिंग्स और सीलेंट, जबकि गतिशील सीलिंग स्प्रिंग संपीड़न सीलिंग का उपयोग करती है, जो उत्कृष्ट वायुरोधी सुनिश्चित करती है। द ट्रांसमिशन भाग एकल-पोल सर्किट ब्रेकर और ऑपरेटिंग तंत्र को कुशलतापूर्वक संचारित करते हुए जोड़ता है परिचालन बल; स्प्रिंग ऑपरेटिंग मैकेनिज्म में एक अंतर्निर्मित मैकेनिज्म बॉक्स होता है, जो मैनुअल, विद्युत ऊर्जा प्रदान करता है भंडारण, और पुनः बंद करने के कार्य, लचीले और विश्वसनीय संचालन की पेशकश करते हैं।

उत्पाद कार्य सिद्धांत

1. समापन अवस्था: सिस्टम करंट टर्मिनलों, स्थिर संपर्कों, गतिशील संपर्कों, सिलेंडरों के माध्यम से एक सर्किट बनाता है। और मध्यवर्ती संपर्क, सामान्य विद्युत संचरण सुनिश्चित करते हैं।
2. ट्रिपिंग ऑपरेशन: ऑपरेटिंग तंत्र की कार्रवाई के तहत, गतिशील संपर्क नीचे की ओर बढ़ता है, जिससे एक उत्पन्न होता है विद्युत चाप जब गतिशील और स्थिर संपर्क अलग हो जाते हैं; सिलेंडर में संपीड़ित SF6 गैस चाप को उड़ा देती है नोजल के माध्यम से, और जब धारा शून्य से अधिक हो जाती है तो चाप बुझ जाता है।
3. SF6 गैस प्रणाली: यह एक एकीकृत SF6 घनत्व मीटर और तापमान क्षतिपूर्ति के साथ नियंत्रक से सुसज्जित है वास्तविक समय में गैस के दबाव की निगरानी कर सकता है। जब दबाव बहुत कम होता है, तो अलार्म चालू हो जाता है और तंत्र सक्रिय हो जाता है यांत्रिक क्षति को रोकने के लिए बंद कर दिया गया।

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

आवेदन मामला

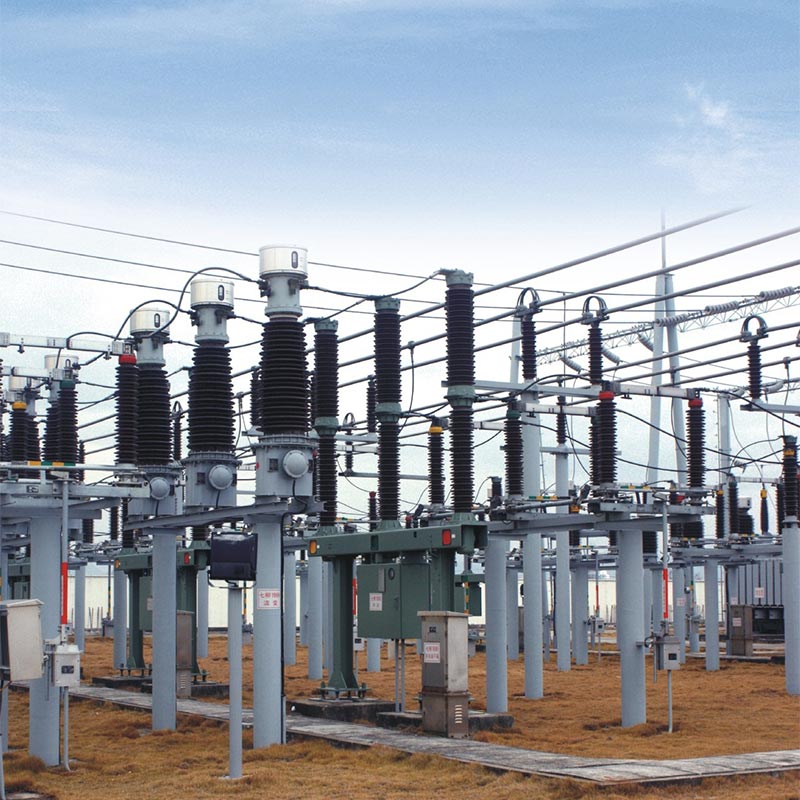

2024 में, Usune LW36-110 सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर स्विच 126kV को कुंजी 110kV पर सफलतापूर्वक लागू किया गया था उत्तरी चीन में पारेषण और परिवर्तन परियोजना। इस परियोजना का उद्देश्य अपर्याप्तता की समस्या का समाधान करना था ग्रामीण और उपनगरीय क्षेत्रों में बिजली आपूर्ति क्षमता। परियोजना स्थल पर तापमान में बड़ा अंतर (-25℃ से) है +38℃) और बार-बार आने वाले रेतीले तूफ़ान, पर्यावरणीय अनुकूलनशीलता और विश्वसनीयता पर अत्यधिक उच्च मांग रखते हैं बिजली उपकरण.

इस परियोजना के लिए नामित आपूर्तिकर्ता के रूप में, यूसुने ने 28 LW36-110 सर्किट ब्रेकर प्रदान किए। फैक्ट्री ने भेज दिया पेशेवर तकनीशियन स्थापना, कमीशनिंग और परीक्षण संचालन के लिए साइट पर मार्गदर्शन प्रदान करते हैं। के बाद आठ महीने के स्थिर संचालन के बाद, उत्पाद ने शून्य विफलता हासिल की, एसएफ6 गैस रिसाव दर काफी कम रही मानक आवश्यकताएं (वास्तविक परीक्षण ≤0.3%), और उद्घाटन और समापन प्रतिक्रिया गति पूरी तरह से परियोजना डिजाइन से मेल खाती है मानक. परियोजना के संचालन में आने के बाद, इसने स्थानीय पावर ग्रिड की स्थिरता में प्रभावी ढंग से सुधार किया, उपकरण विफलताओं के कारण होने वाली बिजली कटौती में कमी आई, और परियोजना के मालिक और स्थानीय लोगों से उच्च मान्यता प्राप्त हुई बिजली विभाग, उत्कृष्ट पर्यावरणीय अनुकूलनशीलता और विश्वसनीय संचालन प्रदर्शन की पूरी तरह से पुष्टि करता है वास्तविक कार्यशील परिस्थितियों में Usune 126kV SF6 सर्किट ब्रेकर।

अक्सर पूछे जाने वाले प्रश्न

Q1: यूसुने सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर स्विच 126kV की सेवा जीवन क्या है, और कुंजी क्या हैं रखरखाव बिंदु?

ए1: उत्पाद का यांत्रिक जीवन 6000 चक्र है, और अनुशंसित निरंतर संचालन जीवन 12 वर्ष है। कुंजी रखरखाव बिंदु: साप्ताहिक नियमित निरीक्षण (इन्सुलेटर अखंडता, एसएफ 6 गैस दबाव, आदि); वार्षिक रखरखाव हर 3 साल में (इंसुलेटर की सफाई, मुख्य सर्किट प्रतिरोध को मापना, आदि); जब उत्पाद पहुंचता है रखरखाव की स्थिति (उदाहरण के लिए, 20 पूर्ण-क्षमता वाले शॉर्ट-सर्किट ब्रेक), आर्क संपर्क, अवशोषक, और सीलिंग रिंग प्रतिस्थापित करने की आवश्यकता है. निर्माता रखरखाव के लिए साइट पर मार्गदर्शन प्रदान करने के लिए पेशेवर कर्मियों को भेजेगा।

Q2: क्या Usune LW36-110 सर्किट ब्रेकर का उपयोग ऊंचाई वाले और ठंडे क्षेत्रों में किया जा सकता है? अधिकतम उपयुक्त क्या है ऊँचाई?

ए2: हाँ. यह उत्पाद विशेष रूप से कठोर बाहरी वातावरण के लिए डिज़ाइन किया गया है, जिसमें उच्च अनुकूलन क्षमता है ऊंचाई और कम तापमान. यह 3000 मीटर तक की ऊंचाई के लिए उपयुक्त है और इससे कम तापमान का भी सामना कर सकता है -30℃ के रूप में, पश्चिमी चीन जैसे उच्च ऊंचाई वाले और ठंडे क्षेत्रों की जरूरतों को पूरी तरह से पूरा करता है। इसके अलावा, मैकेनिज्म बॉक्स में एक अंतर्निर्मित हीटर होता है, जो बारिश, बर्फ और अत्यधिक ठंड के दौरान नमी और ठंड से सुरक्षा प्रदान करता है सीज़न, स्थिर संचालन सुनिश्चित करना।
