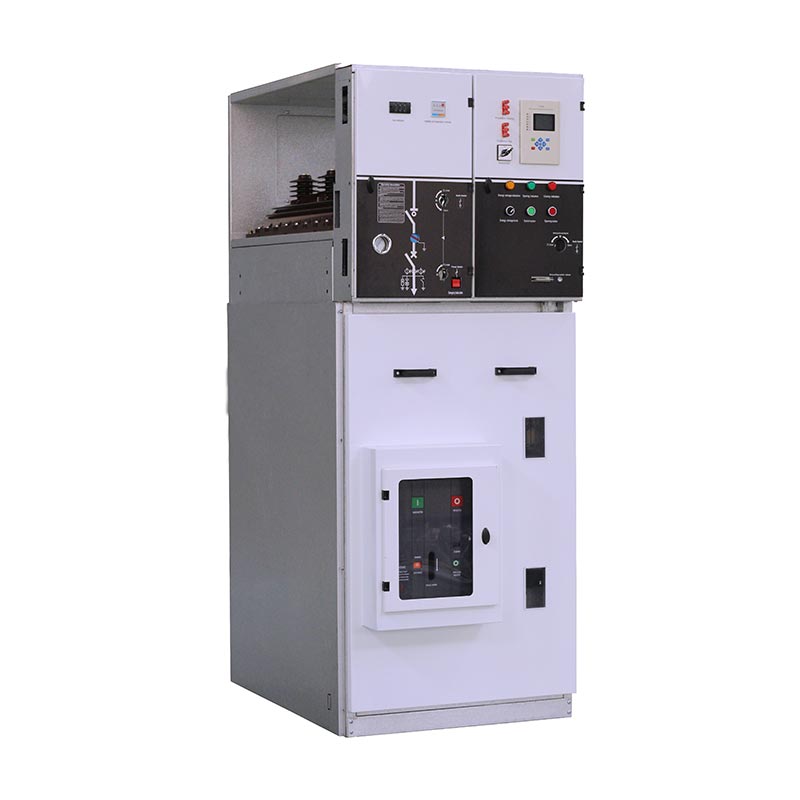

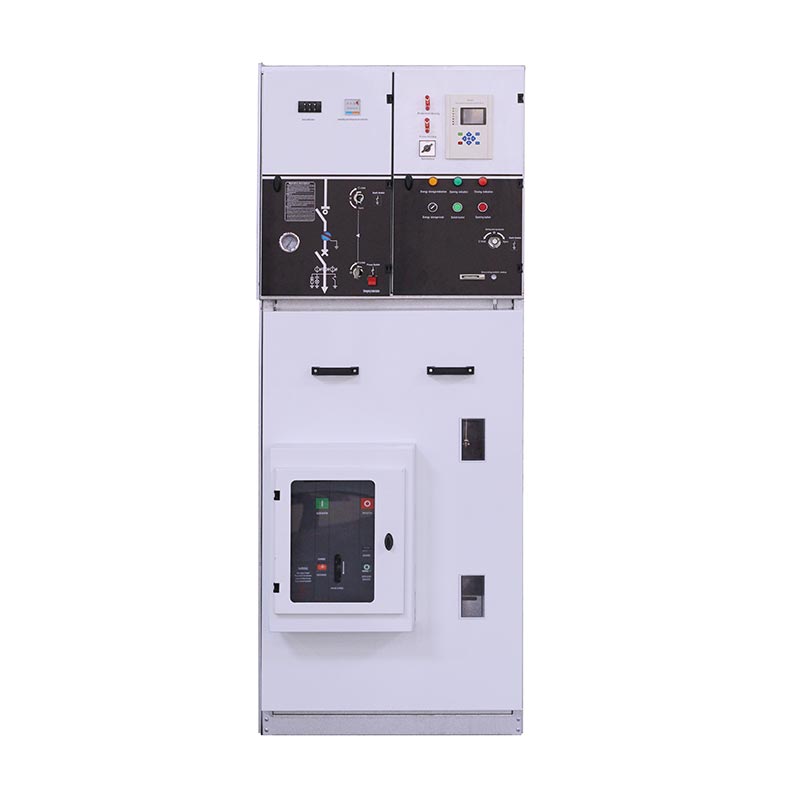

सर्किट ब्रेकर के साथ USUNE XGN15 श्रृंखला रिंग मेन यूनिट एक कॉम्पैक्ट, स्केलेबल, धातु-संलग्न स्विचगियर है डिज़ाइन किया गया बिजली वितरण स्वचालन के लिए. संपूर्ण कैबिनेट वायु इन्सुलेशन तकनीक का उपयोग करता है, सुरक्षा को संतुलित करता है सघनता, इसे विभिन्न सीमित स्थान स्थापना परिदृश्यों के लिए उपयुक्त बनाना। इसकी सरल संरचना और लचीला संचालन साइट पर निर्माण और उसके बाद रखरखाव की कठिनाइयों को काफी हद तक कम कर दिया गया है, जिससे बिजली वितरण में सुधार हुआ है संचालन दक्षता.
व्यापक अनुभव के साथ एक पेशेवर निर्माता के रूप में, USUNE के पास संपूर्ण अनुसंधान एवं विकास, उत्पादन और क्षमता है परीक्षण प्रणाली. XGN15 श्रृंखला के उत्पाद कच्चे से हर चरण के साथ, स्वतंत्र रूप से अपने कारखाने में निर्मित होते हैं सामग्री सुसंगत और स्थिर उत्पाद गुणवत्ता सुनिश्चित करने के लिए तैयार उत्पादों को अंतरराष्ट्रीय मानकों का सख्ती से पालन करना।
इस श्रृंखला में मुख्य स्विच, सर्किट ब्रेकर के साथ रिंग मेन यूनिट, स्वतंत्र रूप से एक SF6 लोड स्विच है USUNE द्वारा निर्मित, लंबी सेवा जीवन, स्थिर प्रदर्शन और कम रखरखाव लागत जैसे लाभ प्रदान करता है। यह इसे उपयोगकर्ता की ज़रूरतों के अनुसार अत्याधुनिक वैक्यूम सर्किट ब्रेकरों से भी सुसज्जित किया जा सकता है, जो इसे और बेहतर बनाता है उपकरण की तोड़ने की क्षमता और सुरक्षा स्तर, विभिन्न बिजली वितरण परिदृश्यों के अनुकूल।
मुख्य स्विच विभिन्न ऑन-साइट परिचालन के अनुकूल होने के लिए मैनुअल और इलेक्ट्रिक दोनों ऑपरेशन मोड का समर्थन करता है आवश्यकताएँ. इसे एफटीयू और आरटीयू उपकरणों से सुसज्जित किया जा सकता है, जो "चार रिमोट" आवश्यकताओं (रिमोट) को पूरी तरह से पूरा करता है बिजली वितरण स्वचालन का नियंत्रण, रिमोट सिग्नलिंग, रिमोट माप और रिमोट समायोजन), साकार करना बिजली वितरण प्रणाली की बुद्धिमान निगरानी और प्रबंधन, और इसकी नींव रखना बुद्धिमान पावर ग्रिड का उन्नयन.
उन्नत सेंसिंग तकनीक और नवीनतम सुरक्षा रिले को एकीकृत करने वाले अनुप्रयोग, यह सटीक रूप से निगरानी कर सकते हैं वास्तविक समय में उपकरण संचालन की स्थिति, असामान्य परिस्थितियों पर त्वरित प्रतिक्रिया, और बिजली की सुरक्षा सुनिश्चित करना वितरण प्रणाली और उपकरण। हल्की और लचीली असेंबली योजना अपनाने से परिवहन कम हो जाता है और स्थापना संबंधी कठिनाइयाँ, बाद में रखरखाव और विस्तार की सुविधा प्रदान करते हुए, लगातार बदलती शक्ति को पूरा करती हैं बाज़ार की वितरण आवश्यकताएँ।
सर्किट ब्रेकर के साथ रिंग मेन यूनिट 50/60Hz, 12-36kV पावर सिस्टम के लिए उपयुक्त है, और इसका व्यापक रूप से उपयोग किया जाता है औद्योगिक और सिविल पावर केबल रिंग नेटवर्क और बिजली आपूर्ति टर्मिनल। एक पेशेवर बिजली वितरण उपकरण के रूप में आपूर्तिकर्ता, USUNE ने उत्पाद डिज़ाइन को अनुकूलित किया है, जिससे यह निम्नलिखित परिदृश्यों के लिए विशेष रूप से उपयुक्त है:
- शहरी आवासीय बिजली वितरण, छोटे सबस्टेशन, स्विचिंग स्टेशन और पूर्वनिर्मित सबस्टेशन;
- औद्योगिक और खनन उद्यम, शॉपिंग मॉल, हवाई अड्डे, सबवे और अन्य सार्वजनिक स्थान;
- नए ऊर्जा क्षेत्र जैसे पवन ऊर्जा उत्पादन;
- प्रमुख सार्वजनिक सुविधाएं जैसे अस्पताल, स्टेडियम, रेलवे और सुरंगें।
चीन में, सर्किट ब्रेकर के साथ रिंग मेन यूनिट का व्यापक रूप से विभिन्न शहरी और ग्रामीण पावर ग्रिड में उपयोग किया गया है नवीकरण परियोजनाओं को अपने स्थिर प्रदर्शन और विश्वसनीय गुणवत्ता के लिए उपयोगकर्ताओं से लगातार प्रशंसा मिल रही है।
- ऊंचाई ≤1000मिमी
- परिवेश का तापमान: 45℃~-35℃, अधिकतम तापमान अंतर ≤25℃
- औसत दैनिक सापेक्षिक आर्द्रता 95% से अधिक नहीं होती
- औसत मासिक सापेक्षिक आर्द्रता 90% से अधिक न हो
- भूकंपीय क्षमता: भूकंपीय तीव्रता 8 डिग्री से अधिक नहीं होती
- कोई हिंसक कंपन और झटका, आग, रासायनिक संक्षारण, विस्फोट जोखिम क्षेत्र नहीं
| एस/एन | नाम | इकाई | कीमत | |||
| 1 | रेटेड वोल्टेज | के.वी | 12 | 24 | 36 | |
| 2 | वर्तमान मूल्यांकित | A | 630 | 630 | 630 | |
| 3 | रेटेड बंद लूप ब्रेकिंग करंट | A | 630 | 630 | 630 | |
| 4 | लोड ब्रेकिंग करंट पर रेटेड | A | 630 | 630 | 630 | |
| 5 | रेटेड कम समय करंट झेलने के लिए | के.ए | 16 | 16 | 16 | |
| 6 | रेटेड शिखर धारा का सामना करता है | के.ए | 40 | 40 | 40 | |
| 7 | रेटेड शॉर्ट-सर्किट मेकिंग करंट | के.ए | 40 | 40 | 40 | |
| 8 | रेटेड पावर आवृत्ति वोल्टेज का सामना करती है | चरण-दर-चरण और चरण-दर-पृथ्वी | के.वी | 28 | 50 | 70 |
| 9 | पृथक दूरी के पार | के.वी | 32 | 60 | 80 | |
| 10 | रेटेड बिजली वोल्टेज का सामना करती है | चरण-दर-चरण और चरण-दर-पृथ्वी | के.वी | 75 | 125 | 170 |
| 11 | पृथक दूरी के पार | के.वी | 85 | 145 | 195 | |
| 12 | रेटेड स्थानांतरण वर्तमान | A | 630 | 630 | 630 | |
| 13 | यांत्रिक सहनशक्ति | ऑप्स | एम1 1000 | एम1 1000 | एम1 1000 | |
| 14 | विद्युत सहनशक्ति | ऑप्स | ई 1 | ई 1 | ई 1 | |
| 15 | SF6 गैस का दबाव (20℃) | छड़ | 0.5 | 0.5 | 0.5 | |
| 16 | वार्षिक रिसाव दर | ≤% | 0.5 | 0.5 | 0.5 | |
| 17 | सुरक्षा की संलग्नक डिग्री | आईपी3एक्स | आईपी3एक्स | आईपी3एक्स | ||
| नहीं। | स्विचगियर प्रकार | वैकल्पिक विन्यास | संलग्नक आयाम (WxDxH) मिमी | ||||||||||
| ब्रेकर | वर्तमान उपकरण ट्रांसफार्मर | ट्रांसफार्मर | लोड स्विच | वियोजक | अर्थिंग स्विच | फ्यूज | मुख्य बसबार | रिले सुरक्षा | 12 | 24 | 36 | ||
| 1 | इनकमिंग/आउटगोइंग एलबीएस पैनल | ◎ | ◎ | ◎ | 375×1000×1635.500×1000×1885 आदि। | 375×1000×1635,500×1000×1885,600×1200×2000 आदि। | 750×1400×2250,900×1600×2300 आदि। | ||||||
| 2 | ट्रांसफार्मर सुरक्षा पैनल | ◎ | ◎ | ◎ | ◎ | 375×1000×1635.500×1000×1885 आदि। | 375×1000×1635,500×1000×1885,600×1200×2000 आदि। | 750×1400×2250,900×1600×2300 आदि। | |||||
| 3 | मीटरिंग पैनल | ◎ | ◎ | ◎ | 500×1000×1635 आदि। | 750×1000×1635 आदि। | 750×1400×2250 आदि। | ||||||
| 4 | सीबी आउटगोइंग पैनल | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 500×1000×1635，750×1000×1635 आदि। | 750×1000×1885，800×1200×2200 आदि। | 1000×1400×2250 आदि। | |||
| 5 | मीटरिंग पैनल के साथ सीबी आउटगोइंग | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 750×1000×1635 आदि। | 750×1000×1885 आदि। | 1000×1400×2250 आदि। | ||
आने वाली एल.बी.एस
ट्रैफो रक्षा करें
पैमाइश
Cbog w/.मीटर
सीबी आउटगोइंग

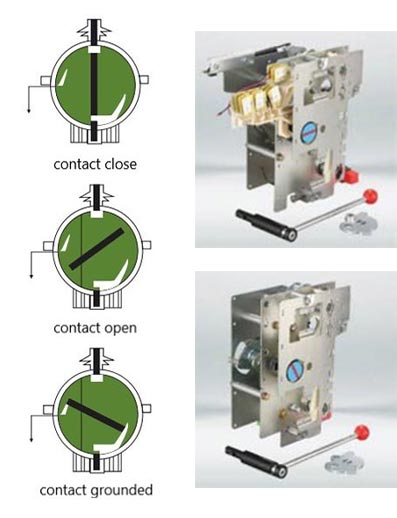

स्विचिंग फ़ंक्शन लीवर या मोटर के साथ स्वतंत्र रूप से संचालित होता है।
ग्राउंड स्विच फ़ंक्शन एक ऑपरेटिंग लीवर का उपयोग करके स्वतंत्र रूप से खुलता और बंद होता है, और ऑपरेटिंग ऊर्जा होती है
एक संपीड़न स्प्रिंग द्वारा प्रदान किया जाता है, जो संपर्क को बंद करने या डिस्कनेक्ट करने के लिए जारी किया जाता है।
स्विचिंग फ़ंक्शन एक लीवर या मोटर द्वारा स्वतंत्र रूप से संचालित होता है, और ऑपरेटिंग ऊर्जा एक द्वारा प्रदान की जाती है
संपीड़न स्प्रिंग, जो संपर्क को बंद करने के लिए जारी किया जाता है। बटन के साथ स्वतंत्र उद्घाटन और समापन संचालन
(0)या
ट्रिपिंग यूनिट या शंट ट्रिपिंग डिवाइस।
ग्राउंड स्विच फ़ंक्शन एक ऑपरेटिंग लीवर के साथ स्वतंत्र रूप से संचालित होता है और ऑपरेटिंग ऊर्जा एक द्वारा प्रदान की जाती है
संपीड़न स्प्रिंग, जो संपर्क को बंद करने या डिस्कनेक्ट करने के लिए जारी किया जाता है।

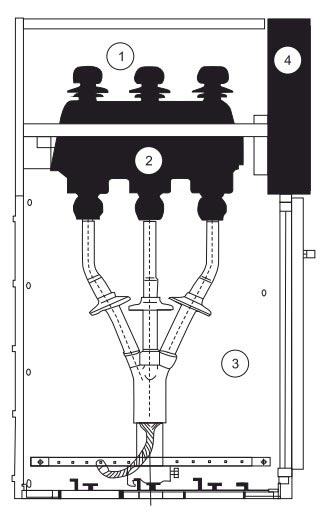

① बसबार कमरा
② मुख्य स्विच
③ केबल रूम
④ ऑपरेटिंग तंत्र, इंटरलॉकिंग तंत्र और कम दबाव नियंत्रण कक्ष
पूरे स्विचगियर कैबिनेट को ऊपरी और निचली दो इकाइयों में विभाजित किया जा सकता है, जिसमें कैबिनेट की ऊपरी इकाई भी शामिल है द बस रूम, लोड स्विच, ऑपरेटिंग मैकेनिज्म रूम और लो वोल्टेज रूम, और निचली इकाई को केबल से अलग किया जाता है कमरा. पूरी ऊपरी इकाई को बदला जा सकता है।
बसबार कक्ष को कैबिनेट के ऊपरी भाग पर व्यवस्थित किया गया है। बसबार कक्ष में, मुख्य बसबार जुड़े हुए हैं एक साथ और स्विचगियर की पूरी पंक्ति के माध्यम से चलाएँ।
स्विच रूम एसएफजी प्रकार के सल्फर हेक्साफ्लोराइड लोड स्विच से सुसज्जित है। लोड स्विच का शेल बनाया गया है का एपॉक्सी राल डाला जाता है, इन्सुलेटिंग माध्यम के रूप में सल्फर हेक्साफ्लोराइड (एसएफ 6) गैस से भरा जाता है, और शेल प्रदान किया जाता है के साथ एक अवलोकन छिद्र. स्विच रूम सुसज्जित किया जा सकता है ग्राहकों की आवश्यकताओं के अनुसार SF6 गैस घनत्व मीटर या अलार्म संपर्क के साथ गैस घनत्व के साथ।
लोड स्विच कैबिनेट में एक विशाल केबल रूम है, जिसका उपयोग मुख्य रूप से केबल कनेक्शन के लिए किया जाता है, ताकि सिंगल-कोर या तीन-कोर केबलों को सरलतम बिना परिरक्षित केबल हेड का उपयोग करके जोड़ा जा सकता है, और पर्याप्त जगह भी हो सकती है समायोजित करें लाइटनिंग अरेस्टर, करंट ट्रांसफार्मर, लोअर ग्राउंड स्विच और अन्य घटक। मानक डिज़ाइन के अनुसार, द कैबिनेट दरवाजे में एक अवलोकन खिड़की और एक सुरक्षा इंटरलॉक उपकरण है। सील कवर के साथ केबल रूम बॉटम प्लेट और सपोर्ट ब्रैकेट के साथ उचित आकार का केबल क्लैंप। केबल रूम की निचली प्लेट और दरवाज़े के फ्रेम को हटाया जा सकता है सुविधा प्रदान करना केबल स्थापना.
इंटरलॉक्ड मैकेनिज्म रूम एक नियंत्रण कक्ष के रूप में भी कार्य करता है। लो-वोल्टेज कक्ष स्प्रिंग-संचालित से सुसज्जित है एक स्थिति संकेतक और एक यांत्रिक इंटरलॉकिंग डिवाइस के साथ तंत्र, और सहायक से भी सुसज्जित किया जा सकता है संपर्क, ट्रिप कॉइल्स, आपातकालीन ट्रिप तंत्र, कैपेसिटिव लाइव डिस्प्ले, कुंजी ताले और इलेक्ट्रिक ऑपरेटिंग डिवाइस। पर साथ ही, कम दबाव वाले कक्ष स्थान को नियंत्रण लूप, मीटर और सुरक्षात्मक रिले से भी सुसज्जित किया जा सकता है, और 750 मिमी चौड़े कैबिनेट में अधिक सहायक उपकरणों के लिए दो समान कम दबाव वाले कक्ष हैं।

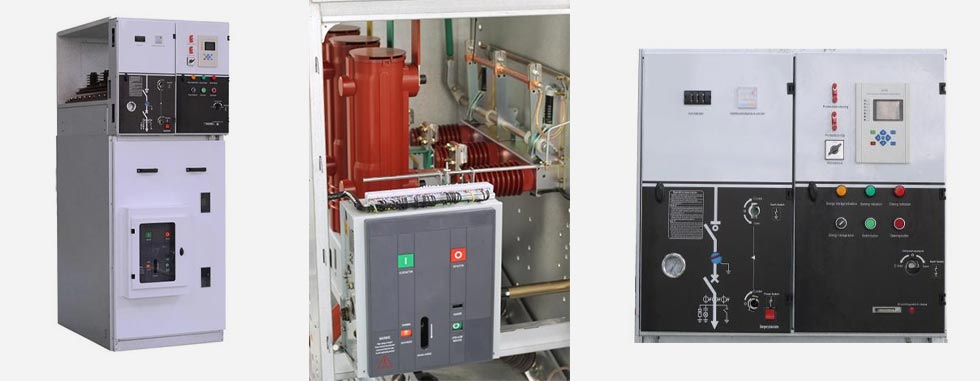

सर्किट ब्रेकर से सुसज्जित रिंग नेटवर्क कैबिनेट का उपयोग मुख्य रूप से रिंग नेटवर्क में मुख्य बिजली आपूर्ति के रूप में किया जाता है बिजली आपूर्ति प्रणाली, स्टैंडबाय बिजली आपूर्ति की इनकमिंग लाइन कैबिनेट और मध्य खंड कैबिनेट दोहरा बिजली आपूर्ति प्रणाली.
(1) वैक्यूम सर्किट ब्रेकर
(2) सल्फर हेक्साफ्लोराइड सर्किट ब्रेकर
(3) तंत्र और इंटरलॉक
(4) ग्राउंडिंग स्विच
फ्रंट फिक्स्ड, लेटरल/साइड माउंटेड फिक्स्ड
(1) ऊपर से नीचे तक, उपकरण कक्ष, बस कक्ष, लोड (आइसोलेशन) स्विच कक्ष, सर्किट ब्रेकर कक्ष, केबल
कमरा.
(2) सीटी, पीटी, लाइटनिंग अरेस्टर, ग्राउंडिंग स्विच और रिले प्रोटेक्शन डिवाइस को उपयोगकर्ता के अनुसार कॉन्फ़िगर किया जा सकता है
जरूरत है.
(3) सर्किट ब्रेकर और लोड (आइसोलेशन) स्विच को इंटरलॉक किया जा सकता है।
1.हैंडल का संचालन: स्विचगियर के सामने खड़े होकर, हैंडल के शीर्ष को पकड़ें और आगे की ओर धकेलें, दूसरे को
घुमाने के लिए हैंडल के सिरे को हाथ से पकड़ें।
2.सुनिश्चित करें कि बिजली आपूर्ति से पहले कैबिनेट का दरवाजा ठीक से बंद कर दिया गया है या ग्राउंडिंग से अलग कर दिया गया है।
3.बिजली चालू करने और बंद करने से पहले स्विच प्रेशर गेज की जांच अवश्य की जानी चाहिए।
1. पुष्टि करें कि कैबिनेट का दरवाज़ा बंद है। हैंडल को ऊपरी ऑपरेटिंग छेद में डालें और वामावर्त घुमाएँ अलग होने वाले ब्रेक की आवाज सुनने तक 180°। पैनल का केंद्रीय संकेतक स्थिति में है; निचला दरवाज़ा है बंद और ग्राउंडिंग स्विच बंद है।
2.ऑपरेटिंग हैंडल को निचले ऑपरेटिंग होल में डालें और क्लॉकवाइज 180° घुमाएं जब तक कि क्लोजिंग की आवाज न सुनाई दे। आवाज; पैनल का केंद्रीय संकेतक स्थिति डी में है; स्विच चालू होगा, और फिर बिजली आपूर्ति संचालन शुरू होगा पूरा हुआ.
1.स्विच ऑफ करें: ऑपरेटिंग हैंडल को निचले ऑपरेटिंग होल में डालें और सुनने तक वामावर्त दिशा में 180° घुमाएँ। द ब्रेक वॉइस को अलग करना (यदि कोई बटन है तो सीधे उपयोग करें); पैनल का केंद्र स्थिति में है, फिर स्विच बंद हो जाएगा.
2. यह सुनिश्चित करने के लिए कि केबल रूम विद्युत रूप से तटस्थ है, जांचें कि लाइव डिस्प्ले चालू है या नहीं; ऑपरेटिंग डालें संभाल ऊपरी ऑपरेटिंग छेद में और समापन आवाज सुनने तक दक्षिणावर्त 180° घुमाएँ; का केंद्रीय संकेतक पैनल अपनी स्थिति में है और निचला दरवाज़ा खुला है; ग्राउंडिंग स्विच बंद है और फिर बिजली बाधित है ऑपरेशन पूरा हो गया है.
जब स्विच कैबिनेट नीचे की प्लेट पर तय हो जाती है, तो इसे फोर्कलिफ्ट द्वारा फावड़ा किया जा सकता है। जब यह पर स्थिर नहीं है नीचे प्लेट, स्विच कैबिनेट को फहराया जाना चाहिए या पूरी तरह से ले जाया जाना चाहिए, लेकिन इसे किसी भी स्थान पर लंबवत रूप से ले जाया जाना चाहिए समय और कैबिनेट में घटकों को नुकसान से बचाने के लिए इसे पलटा नहीं जाना चाहिए। स्विचगियर (बाहरी के साथ भी) पैकेजिंग) इसे अधिक समय तक बाहर संग्रहित नहीं करना चाहिए।
◇ रिंग कैबिनेट सामान्य परिस्थितियों में तीन साल तक रखरखाव-मुक्त है।
◇ लोड स्विच के सिंगल-स्प्रिंग और डबल-स्प्रिंग ऑपरेटिंग तंत्र रखरखाव-मुक्त हैं और नहीं किसी स्नेहन की आवश्यकता है.
◇ रिले सुरक्षा उपकरण को लगाने से पहले निर्माता की आवश्यकताओं के अनुसार जांच की जाएगी ऑपरेशन.
◇ रिंग नेटवर्क कैबिनेट का रखरखाव चक्र आम तौर पर वर्ष में एक बार होता है, और विशिष्ट रखरखाव उपाय होते हैं निम्नानुसार कार्यान्वित किया जाएगा:
(1) सभी विद्युत कनेक्शनों (मुख्य बस, स्विच, केबल, मीटरिंग उपकरण) को तदनुसार कस लें
स्थापना निर्देशों की आवश्यकताएँ.
(2) सभी घटकों (मुख्य स्विच, सहायक स्विच, ट्रिप मैकेनिज्म, मोटर, आदि) को वैक्यूम करें और उपस्थिति का संचालन करें
निरीक्षण.
(3) ग्राउंड स्विच सहित सभी स्विचों पर एकल समापन/उद्घाटन ऑपरेशन करें।
(4) विद्युत अनुक्रमिक के लिए सहायक नियंत्रण बिजली आपूर्ति चालू करें (रिमोट कंट्रोल सिग्नल न दें)।
ऑपरेशन.
स्विच कैबिनेट के चले जाने पर निम्नलिखित दस्तावेज़ और अनुलग्नक कैबिनेट के साथ सौंप दिए जाएंगे फ़ैक्टरी:
◇ उत्पाद योग्य प्रमाणपत्र
◇ उत्पाद उपयोग निर्देश
◇ उत्पाद इंजीनियरिंग डिज़ाइन डेटा
◇ कैबिनेट सहायक उपकरण स्विच करें:
◇ प्रत्येक माउंटिंग संयोजन एक लोड स्विच ऑपरेटिंग हैंडल से सुसज्जित है।
उत्पादों का ऑर्डर करते समय उपयोगकर्ताओं को निम्नलिखित जानकारी प्रदान करनी चाहिए:
◇ मुख्य सर्किट वायरिंग योजना और विशेष तकनीकी आवश्यकताएँ
◇ स्विचगियर स्थापना योजना।
◇ स्विच कैबिनेट घटक मॉडल विनिर्देश और सहायक लूप, नियंत्रण लूप योजनाबद्ध आरेख (यदि
आवश्यक)
◇ लिखित जानकारी के लिए अन्य विशेष अनुरोध।
फैक्टरी, हम गारंटी दे सकते हैं कि हमारी कीमत उचित और प्रतिस्पर्धी है।
आमतौर पर हम आपकी पूछताछ प्राप्त होने के 24 घंटे के भीतर उद्धरण देते हैं।
हाँ, बिल्कुल, हम OEM स्वीकार करते हैं।
लीड समय ऑर्डर की गई मात्रा पर निर्भर करता है, आमतौर पर भुगतान प्राप्त होने के 15-20 दिनों के भीतर।
सहायक उपकरण से लेकर सभी उत्पादों का निरीक्षण किया जाएगा और जाने से पहले नियमित परीक्षण किया जाएगा हमारा कारखाना.
गुणवत्ता की समस्याओं की तस्वीरें या वीडियो लें और हमें जांच और पुष्टि के लिए भेजें, और हम एक बनाएंगे 1-3 दिनों के भीतर आपके लिए संतुष्ट समाधान।
शिपिंग तिथि से 12 महीने.
● हम 14 वर्षों से अधिक समय से इस क्षेत्र में विशेषज्ञ हैं, और हमारे पास डिज़ाइन लेने वाली एक अच्छी तरह से अनुभवी आर एंड डी टीम है
और ग्राहक की विशेष मांगों के आधार पर प्रत्येक परियोजना के लिए विकास कार्य।
● हमारे पास घटकों से लेकर तैयार उत्पादों तक बेहद सख्त QC प्रक्रिया है।
● 15-20 दिनों के भीतर स्थिर उत्पादन अवधि।
● हमारे पास उत्पादों के लिए परीक्षण रिपोर्ट का पूरा सेट है।
● एक कदम समाधान प्रदान किया गया।
