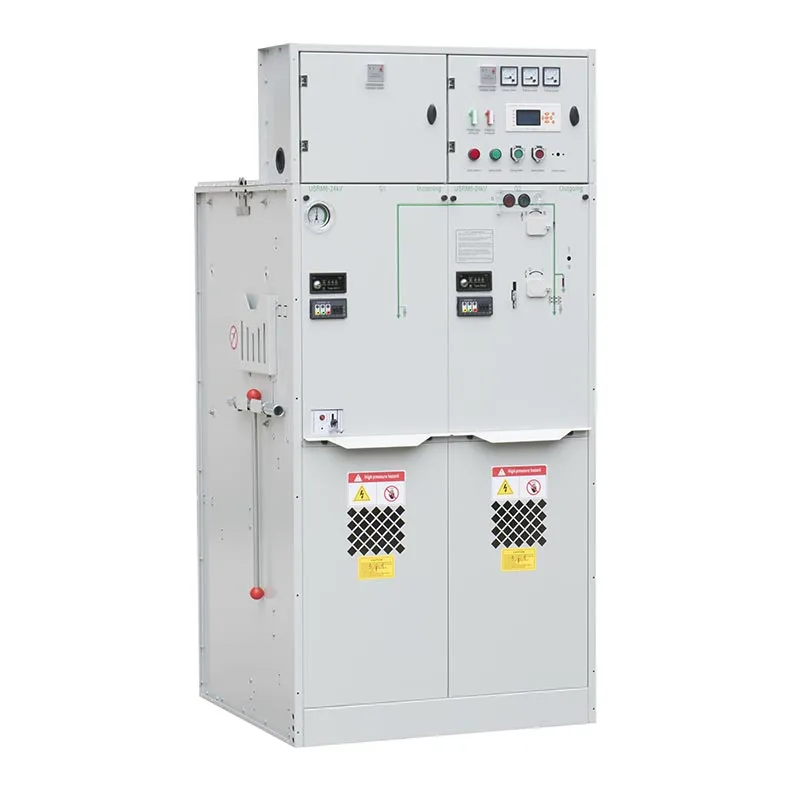

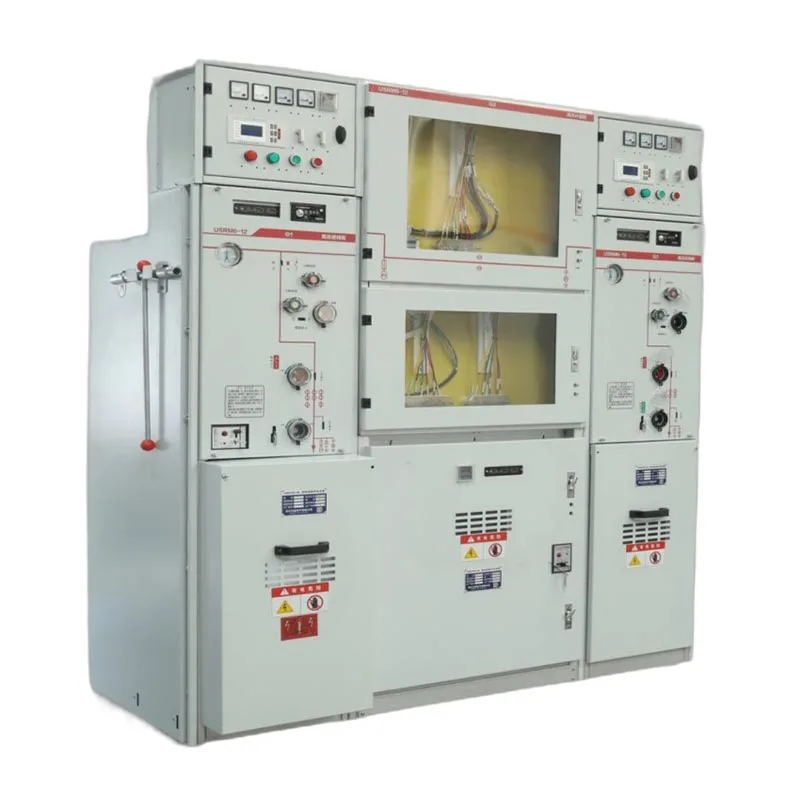

22kV SF6 GIS RMU रिंग मेन यूनिट स्विचगियर के खरीदारों के लिए, मुख्य विचार न केवल स्विचिंग प्रदर्शन है, बल्कि यह भी कि कितनी जल्दी दोषों का पता लगाया जा सकता है, ऑपरेटर उपकरण तक कितनी सुरक्षित रूप से पहुंच सकते हैं, और रखरखाव कितना है इसकी संपूर्ण सेवा अवधि में आवश्यकता होती है। यूसुने हाई-वोल्टेज लाइव इंडिकेशन, फॉल्ट के माध्यम से इन आवश्यकताओं को संबोधित करता है संकेतक, माइक्रो कंप्यूटर सुरक्षा और एक दबाव-सीलबंद गैस प्रणाली।
आरएमयू को चरण-दर-चरण और चरण-दर-ग्राउंड दोषों के लिए दोष संकेतक से सुसज्जित किया जा सकता है। एक बार जब कोई गलती हो जाती है, संकेतक ऑपरेटिंग कर्मियों को प्रभावित अनुभाग की पहचान करने और गलती बिंदु का पता लगाने में मदद करने के लिए एक अलार्म प्रदान करता है अधिक कुशलता से.
निगरानी केंद्र से जुड़े वितरण नेटवर्क के लिए, गलती की जानकारी भी प्रेषित की जा सकती है सर्वर की निगरानी करना, नियंत्रण कक्ष को बिना भरोसा किए गलती क्षेत्र और विशिष्ट स्थिति की पहचान करने की अनुमति देना पूरी तरह से मैन्युअल निरीक्षण पर।
हाई-वोल्टेज लाइव इंडिकेशन डिवाइस यह जांचने के लिए एक दृश्य अनुस्मारक प्रदान करता है कि प्राथमिक सर्किट है या नहीं ऊर्जावान। यह ऑपरेटरों को ऑपरेशन से पहले विद्युत स्थिति की पुष्टि करने में मदद करने के लिए चरण सत्यापन का भी समर्थन करता है।
एक विद्युत इंटरलॉकिंग कनेक्शन और संबंधित चुंबकीय लॉक केबल डिब्बे के दरवाजे को बंद होने से रोक सकता है आने वाली केबल के सक्रिय रहने पर खोला जाता है, जिससे रखरखाव के दौरान सुरक्षा की एक अतिरिक्त परत मिलती है।
वैकल्पिक माइक्रो कंप्यूटर सुरक्षा, माप और नियंत्रण उपकरण पारंपरिक विद्युत चुम्बकीय रिले की जगह लेता है डिजिटल निगरानी प्रौद्योगिकी के साथ सुरक्षा। इसका उपयोग लाइनों, वितरण ट्रांसफार्मर और अन्य प्राथमिक के लिए किया जा सकता है उपकरण.
सिस्टम वर्तमान और वोल्टेज संरक्षण, माप, अलार्म और नियंत्रण कार्यों को एकीकृत कर सकता है, समर्थन कर सकता है बुद्धिमान ऊर्जा प्रबंधन और ग्राहक के निगरानी नेटवर्क के साथ संचार।
| नहीं। | सामान | इकाई | लोड ब्रेक स्विच यूनिट | संयोजन इकाई | सर्किट ब्रेकर इकाई |
| 1 | रेटेड वोल्टेज | के.वी | 12/24 | 12/24 | 12/24 |
| 2 | रेटेड आवृत्ति | हर्ट्ज | 50 | 50 | 50 |
| 3 | वर्तमान मूल्यांकित | A | 630 | 125 (फ्यूज करंट पर निर्भर करता है) | 630 |
| 4 | रेटेड इन्सुलेशन स्तर-1 मिनट आवृत्ति वोल्टेज-इंटर चरण, जमीन का सामना करती है | के.वी | 42/65 | 42/65 | 42/65 |
| रेटेड इन्सुलेशन स्तर-1 मिनट आवृत्ति वोल्टेज-पृथक दूरी का सामना करती है | के.वी | 48/79 | 48/79 | 48/79 | |
| रेटेड इन्सुलेशन स्तर-1 मिनट आवृत्ति वोल्टेज-नियंत्रण और सहायक सर्किट का सामना करती है | के.वी | 2/2 | 2/2 | 2/2 | |
| रेटेड इन्सुलेशन स्तर-प्रकाश आवेग वोल्टेज-इंटर चरण, जमीन का सामना करता है | के.वी | 75/125 | 75/125 | 75/125 | |
| रेटेड इन्सुलेशन स्तर-प्रकाश आवेग वोल्टेज-पृथक दूरी का सामना करता है | के.वी | 85/145 | 85/145 | 85/145 | |
| 5 | रेटेड शॉर्ट सर्किट करंट का सामना करता है | केए/एस | 25/4 | —— | 25/4 |
| 6 | रेटेड शिखर धारा का सामना करता है | के.ए | 63 | —— | 63 |
| 7 | रेटेड शॉर्ट सर्किट मेकिंग करंट | के.ए | 63 | एचवी फ्यूज द्वारा सीमित | 63 |
| 8 | रेटेड शॉर्ट सर्किट ब्रेकिंग करंट | के.ए | —— | एचवी फ्यूज द्वारा सीमित | 25/25 |
| 9 | रेटेड ट्रांसमिशन करंट | A | —— | 1700/1400 | —— |
| 10 | रेटेड सक्रिय लोड ब्रेकिंग करंट | A | 630 | —— | —— |
| 11 | रेटेड बंद-लूप ब्रेकिंग करंट | A | 630 | —— | 630 |
| 12 | यांत्रिक जीवन लोड ब्रेक स्विच/सीबी | टाइम्स | 10000 | 10000 | 20000 |
| यांत्रिक जीवन-अलगाव/ग्राउंड स्विच | टाइम्स | 5000 | 5000 | 5000 | |
| 13 | सर्किट प्रतिरोध | μΩ | ≤150 | —— | ≤150 |
| 14 | रेटेड चार्जिंग दबाव (20℃ गेज दबाव) | एमपीए | 0.04 | 0.04 | 0.04 |
| 15 | गैस वार्षिक सापेक्ष रिसाव दर | % | 0.05 | 0.05 | 0.05 |
| 16 | आईपी सुरक्षा डिग्री-कैबिनेट | IP4X | IP4X | IP4X | |
| आईपी सुरक्षा डिग्री‑गैस टैंक | आईपी67 | आईपी67 | आईपी67 |
जब चरणों के बीच या चरण और जमीन के बीच शॉर्ट सर्किट होता है, तो दोष संकेतक एक अलार्म प्रदान करता है संकेत. रखरखाव कर्मी प्रभावित फीडर की पहचान करने और गलती को कम करने के लिए सिग्नल का उपयोग कर सकते हैं स्थान.
केंद्रीकृत निगरानी की आवश्यकता वाली परियोजनाओं के लिए, गलती की जानकारी निगरानी केंद्र को प्रेषित की जा सकती है। द मॉनिटरिंग कंप्यूटर संबंधित दोष अनुभाग और स्थान प्रदर्शित कर सकता है, जिससे रखरखाव टीमों को कम करने में मदद मिलती है दोष-खोज का समय और अधिक कुशलता से बिजली बहाल करना।
SF6 कैबिनेट के प्राथमिक घटकों को एक सीलबंद प्रणाली के रूप में डिज़ाइन किया गया है और आम तौर पर इसे नियमित करने की आवश्यकता नहीं होती है सामान्य परिचालन स्थितियों के तहत निर्दिष्ट सेवा जीवन के दौरान रखरखाव।
गैस टैंक स्टेनलेस स्टील से निर्मित होता है, जो दीर्घकालिक संक्षारण प्रतिरोध प्रदान करता है। यांत्रिक ऑपरेटिंग घटकों को गैस टैंक के बाहर स्थित किया जाता है, जिससे निरीक्षण, संचालन और घटक प्रतिस्थापन होता है सेवा की आवश्यकता होने पर अधिक सुविधाजनक।
अत्यधिक धूल, रेत या प्रदूषण के संपर्क में आने वाले प्रतिष्ठानों के लिए, यांत्रिक घूर्णन भागों का आवधिक निरीक्षण और स्नेहन की स्थिति की सिफारिश की जाती है।
यूएसआरएम6 श्रृंखला एक दबाव-सीलबंद गैस प्रणाली का उपयोग करती है और सामान्य तौर पर विशेष गैस निरीक्षण की आवश्यकता नहीं होती है परिचालन की स्थिति.
ऑपरेशन से पहले, दबाव नापने का यंत्र की जाँच की जानी चाहिए। सामान्य परिस्थितियों में, दबाव सूचक चाहिए हरित परिचालन क्षेत्र के भीतर रहें। संदर्भ दबाव 0.14 एमपीए है, गैस का दबाव ऊपर बना हुआ है निर्दिष्ट सीलिंग शर्तों के तहत 20 डिग्री सेल्सियस पर 0.135 एमपीए।
अपेक्षित वार्षिक गैस रिसाव दर 0.1% से कम है, जो दीर्घकालिक गैस सीलिंग प्रदर्शन का समर्थन करती है।
22kv Sf6 Gis Rmu रिंग मेन यूनिट स्विचगियर को IEC 298 आवश्यकताओं के संदर्भ में एक डिज़ाइन के साथ विकसित किया गया है सामान्य परिचालन स्थितियों के तहत 30 वर्ष से अधिक का सेवा जीवन।
एयरटाइट स्विच डिज़ाइन अपेक्षित सेवा अवधि के दौरान गैस सीलिंग बनाए रखने में मदद करता है, जिससे इसकी आवश्यकता कम हो जाती है गैस से संबंधित लगातार रखरखाव और ग्राहकों को दीर्घकालिक परिचालन लागत को नियंत्रित करने में मदद करना।
| मुख्य विचार | यूज़्यून 22kV SF6 GIS RMU | पारंपरिक आरएमयू |
| इन्सुलेशन | SF6 गैस अछूता | उपकरण डिज़ाइन पर निर्भर करता है |
| पता लगाने के दोष | वैकल्पिक स्थानीय और दूरस्थ दोष संकेत | अक्सर मैन्युअल निरीक्षण पर अधिक निर्भर रहते हैं |
| निगरानी | डिजिटल सुरक्षा और संचार उपलब्ध है | अलग निगरानी उपकरण की आवश्यकता हो सकती है |
| सुरक्षा | लाइव संकेत और विद्युत/चुंबकीय इंटरलॉकिंग | कॉन्फ़िगरेशन पर निर्भर करता है |
| रखरखाव | कम रखरखाव आवश्यकताओं के साथ सीलबंद प्राथमिक प्रणाली | रखरखाव की आवश्यकताएं अलग-अलग होती हैं |
| गैस टैंक | स्टेनलेस स्टील सीलबंद टैंक | निर्माण पर निर्भर करता है |
| सेवा जीवन | सामान्य परिस्थितियों में 30 से अधिक वर्षों के लिए डिज़ाइन किया गया | उत्पाद के डिज़ाइन और रखरखाव पर निर्भर करता है |
Usune 22kv Sf6 Gis Rmu रिंग मेन यूनिट स्विचगियर औद्योगिक वितरण नेटवर्क के लिए उपयुक्त है जहां एकाधिक फीडरों को विश्वसनीय स्विचिंग और तेज़ फ़ॉल्ट स्थान की आवश्यकता होती है। दोष संकेतक और डिजिटल सुरक्षा उपकरण मदद कर सकते हैं रखरखाव टीमें असामान्य वर्गों की अधिक कुशलता से पहचान करती हैं।
आरएमयू को वितरण ट्रांसफार्मर के लिए माइक्रो कंप्यूटर सुरक्षा और माप कार्यों के साथ कॉन्फ़िगर किया जा सकता है, मध्यम-वोल्टेज नेटवर्क के भीतर वर्तमान और वोल्टेज निगरानी, अलार्म और सुरक्षा कार्य प्रदान करना।
बुद्धिमान बिजली वितरण प्रणाली विकसित करने वाले ग्राहकों के लिए, आरएमयू सुरक्षा, माप, गलती को जोड़ सकता है एक केंद्रीय निगरानी प्रणाली के लिए संकेत और संचार कार्य, दूरस्थ दोष पहचान का समर्थन करना और अधिक कुशल नेटवर्क प्रबंधन।
एक ग्राहक ने मल्टीपल के साथ औद्योगिक रिंग नेटवर्क के लिए Usune 22kv Sf6 Gis Rmu रिंग मेन यूनिट स्विचगियर का उपयोग किया इनकमिंग और आउटगोइंग फीडर। कमीशनिंग के दौरान, ग्राहक ने इस बात पर ध्यान केंद्रित किया कि क्या ऑपरेटर जल्दी से ऐसा कर सकते हैं चरण-दर-चरण या चरण-दर-ग्राउंड दोष होने पर प्रभावित फीडर की पहचान करें। एकीकृत दोष सूचक स्थानीय अलार्म जानकारी प्रदान की गई, जिससे रखरखाव कर्मियों को कार्य करने से पहले गलती अनुभाग को कम करने में मदद मिली स्थलीय निरीक्षण.
ट्रांसफार्मर वितरण अनुप्रयोग के लिए, ग्राहक ने माइक्रो कंप्यूटर सुरक्षा के साथ आरएमयू का चयन किया नियंत्रण उपकरण. सिस्टम ने सुरक्षा और अलार्म के साथ-साथ डिजिटल करंट और वोल्टेज मॉनिटरिंग प्रदान की कार्य. ट्रांसफार्मर परिचालन स्थितियों की निगरानी के लिए ग्राहक को यह कॉन्फ़िगरेशन अधिक सुविधाजनक लगा केवल पारंपरिक रिले सुरक्षा पर निर्भर रहने के बजाय।
केंद्रीकृत वितरण निगरानी की आवश्यकता वाले एक ग्राहक ने आरएमयू के दोष संकेत और डिजिटल सुरक्षा को जोड़ा निगरानी केंद्र के लिए कार्य करता है। जब कोई गलती संकेत उत्पन्न होता था, तो मॉनिटरिंग स्क्रीन उसकी पहचान कर सकती थी संबंधित दोष अनुभाग, ऑपरेटिंग टीम को यह निर्धारित करने की अनुमति देता है कि फ़ील्ड निरीक्षण की आवश्यकता कहाँ है और समस्या निवारण दक्षता में सुधार करें.
सामान्य सेवा शर्तों के तहत आरएमयू का संचालन करने वाले ग्राहकों के लिए, सीलबंद एसएफ 6 गैस टैंक की आवश्यकता कम हो जाती है नियमित आंतरिक रखरखाव. ग्राहक बाहरी यांत्रिक परिचालन घटकों को भी महत्व देते हैं क्योंकि वे हो सकते हैं जब रखरखाव की आवश्यकता होती है तो अधिक आसानी से निरीक्षण किया जाता है या बदला जाता है।
झेजियांग यूसुने इलेक्ट्रिक कंपनी लिमिटेड आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली, आईएसओ के अनुसार प्रबंधन प्रणाली स्थापित की है 14001 पर्यावरण प्रबंधन प्रणाली और आईएसओ 45001 व्यावसायिक स्वास्थ्य और सुरक्षा प्रबंधन प्रणाली।

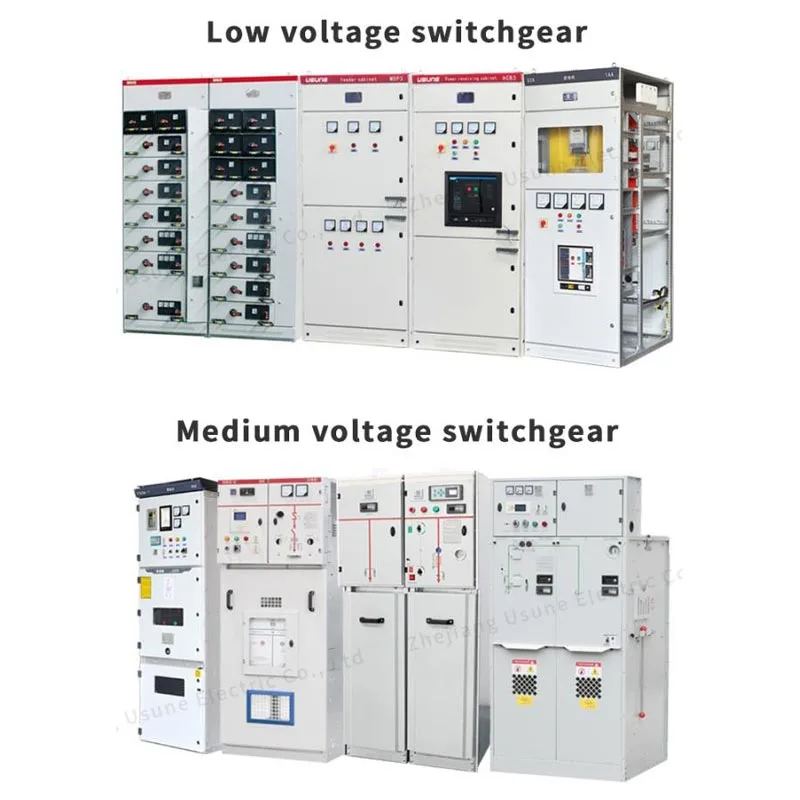

विभिन्न अंतरराष्ट्रीय बाजार आवश्यकताओं को पूरा करने के लिए, यूसुने मध्यम-वोल्टेज स्विचगियर उत्पाद प्रासंगिक हो गए हैं आईईसी और जीबी मानक प्रकार के परीक्षण, लागू उत्पादों के साथ सीई प्रमाणीकरण प्राप्त करना। ये प्रणालियाँ सुसंगतता का समर्थन करती हैं मध्यम-वोल्टेज बिजली वितरण परियोजनाओं के लिए विनिर्माण गुणवत्ता, उत्पाद परीक्षण और तकनीकी अनुपालन।
हाँ। आरएमयू को फॉल्ट संकेतकों से सुसज्जित किया जा सकता है जो चरण-दर-चरण और चरण-दर-ग्राउंड दोषों का पता लगाने में सक्षम है और स्थानीय अलार्म संकेत प्रदान करना।
हाँ। संबंधित संचार और निगरानी प्रणाली से सुसज्जित होने पर, गलती की जानकारी प्रसारित की जा सकती है एक निगरानी केंद्र में, जहां प्रभावित अनुभाग और गलती की स्थिति प्रदर्शित की जा सकती है।
सामान्य परिचालन स्थितियों के तहत, दबाव-सील प्रणाली को विशेष नियमित गैस निरीक्षण की आवश्यकता नहीं होती है। द ऑपरेशन से पहले दबाव नापने का यंत्र की जाँच की जानी चाहिए और सामान्य परिस्थितियों में हरित क्षेत्र के भीतर रहना चाहिए।
यूएसआरएम6 श्रृंखला को सामान्य परिचालन स्थितियों के तहत 30 वर्षों से अधिक की सेवा जीवन के लिए डिज़ाइन किया गया है अपेक्षित वार्षिक गैस रिसाव दर 0.1% से कम है।
Usune SF6 सीलबंद इन्सुलेशन, फॉल्ट इंडिकेशन, लाइव-पार्ट इंडिकेशन, सेफ्टी इंटरलॉकिंग, डिजिटल को जोड़ती है एक मध्यम-वोल्टेज आरएमयू समाधान में सुरक्षा और कम रखरखाव संचालन, जो इसे आधुनिक रिंग के लिए उपयुक्त बनाता है नेटवर्क और बुद्धिमान वितरण अनुप्रयोग।
