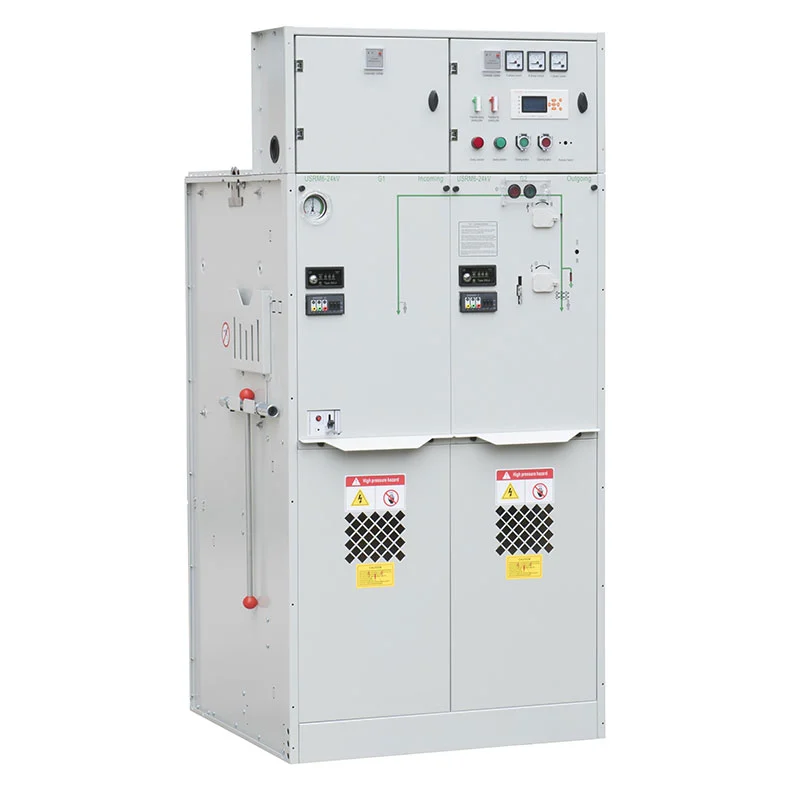

24kv 33kv Sf6 Gis गैस इंसुलेटेड स्विचगियर भूमिगत सुविधाओं, तटीय क्षेत्रों के लिए विशेष रूप से उपयुक्त है। पठारी क्षेत्र, शहरी सबस्टेशन और अन्य स्थान जहां स्थापना स्थान या पर्यावरणीय स्थितियाँ हैं चुनौतीपूर्ण. संलग्न निर्माण एक कॉम्पैक्ट उपकरण पदचिह्न भी प्रदान करता है, जिससे परियोजना आसान हो जाती है डिजाइनरों ने मध्यम-वोल्टेज वितरण उपकरणों को सबस्टेशनों और माध्यमिक ट्रांसफार्मर स्टेशनों में एकीकृत किया।

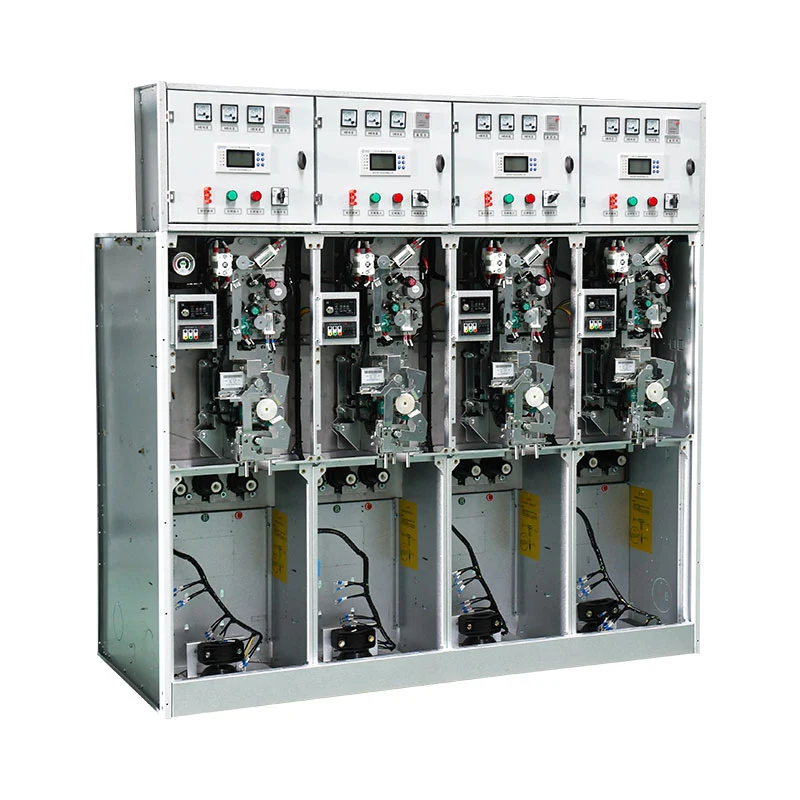

विद्युत वितरण परियोजनाओं में शायद ही कभी समान सर्किट आवश्यकताएँ होती हैं। इसलिए एक कॉम्पैक्ट स्विचगियर प्रणाली की आवश्यकता है एकल निश्चित व्यवस्था पर निर्भर रहने के बजाय कॉन्फ़िगरेशन लचीलापन। USRM6 श्रृंखला एक मॉड्यूलर को अपनाती है डिज़ाइन जिसे विभिन्न कार्यात्मक इकाइयों के साथ कॉन्फ़िगर किया जा सकता है, जिसमें लोड ब्रेक स्विच इकाइयों के लिए सी, एफ के लिए एफ शामिल है संयोजन इकाइयाँ, और सर्किट ब्रेकर इकाइयों के लिए V।
विद्युत योजना के अनुसार मानक मॉड्यूल इकाइयों और निश्चित संयोजन मॉड्यूल इकाइयों का चयन किया जा सकता है। एक विस्तार योग्य मुख्य बस कॉन्फ़िगरेशन भी उपलब्ध है, जिससे कई मॉड्यूल को अलग-अलग में जोड़ा जा सकता है स्विचगियर व्यवस्था. यह मॉड्यूलर दृष्टिकोण इंजीनियरिंग टीमों को उपकरण को विभिन्न फीडरों में अनुकूलित करने में मदद करता है, ट्रांसफार्मर, सुरक्षा, अलगाव और वितरण आवश्यकताएँ।
पारंपरिक आउटडोर विद्युत उपकरण धूल, नमी, प्रदूषण, तापमान परिवर्तन और अन्य के संपर्क में आ सकते हैं पर्यावरणीय स्थितियाँ. ये कारक उपकरण के दौरान निरीक्षण और रखरखाव आवश्यकताओं को बढ़ा सकते हैं ऑपरेशन.
यूएसआरएम6 श्रृंखला की सीलबंद गैस-इन्सुलेटेड संरचना मुख्य सर्किट को बाहरी वातावरण से अलग करती है। यह पर्यावरण प्रदूषण के लिए आंतरिक विद्युत घटकों के सीधे जोखिम को कम करता है और समर्थन करता है कम रखरखाव वाली परिचालन अवधारणा।
उन परियोजनाओं के लिए जहां उपकरण तक पहुंच मुश्किल है, जैसे भूमिगत सबस्टेशन, कॉम्पैक्ट शहरी प्रतिष्ठान, या उपकरण चयन के दौरान दूरस्थ बुनियादी ढांचे, कम नियमित रखरखाव एक महत्वपूर्ण विचार हो सकता है।
एसएफ6 सी-जीआईएस कॉन्फ़िगरेशन को बुनियादी सर्किट स्विचिंग से अधिक का समर्थन करने के लिए डिज़ाइन किया गया है। चयनित पर निर्भर करता है मॉड्यूल व्यवस्था, सिस्टम स्विचिंग, सर्किट सुरक्षा, विद्युत अलगाव, माप, को एकीकृत कर सकता है निगरानी, ग्राउंडिंग, संचार और नियंत्रण कार्य।
विभिन्न कार्यात्मक मॉड्यूल का संयोजन स्विचगियर कॉन्फ़िगरेशन को सुरक्षा से मेल खाने की अनुमति देता है परियोजना की वितरण वास्तुकला. यह इंजीनियरिंग ठेकेदारों और सिस्टम इंटीग्रेटर्स को अधिक सुविधाएं प्रदान करता है मध्यम-वोल्टेज वितरण प्रणाली विकसित करते समय लचीलापन।
मध्यम-वोल्टेज जीआईएस उपकरण का चयन करने से पहले ऑपरेटिंग वातावरण का सावधानीपूर्वक मूल्यांकन किया जाना चाहिए। यूएसआरएम6 श्रृंखला को 4000 मीटर तक की ऊंचाई, अधिकतम परिवेश तापमान +50°C, न्यूनतम परिवेश के लिए डिज़ाइन किया गया है -40°C का तापमान, और 24 घंटे का औसत तापमान 35°C से अधिक नहीं होना चाहिए।
सापेक्ष आर्द्रता 24 घंटों के भीतर 95% और मासिक औसत आधार पर 90% तक पहुंच सकती है। स्थापना वातावरण इसमें विस्फोटक या संक्षारक गैसें या गंभीर यांत्रिक झटका या प्रभाव और संदूषण स्तर नहीं होना चाहिए GB/T5582 के अनुसार स्तर III से अधिक नहीं होना चाहिए। निर्दिष्ट शॉकरोधी स्तर 9 डिग्री है।
1000 मीटर से अधिक ऊंचाई पर इंस्टॉलेशन के लिए, ग्राहकों को निर्माता को सूचित करना चाहिए ताकि चार्जिंग दबाव हो उचित रूप से समायोजित किया जा सकता है। निर्माता के बीच विशेष पर्यावरणीय स्थितियों की पुष्टि की जानी चाहिए, उपकरण चयन से पहले आपूर्तिकर्ता और अंतिम उपयोगकर्ता। उदाहरण के लिए, जब उपकरण 2000 मीटर से ऊपर स्थापित किया जाता है कैबिनेट के अंदर ओवरवॉल्टेज की स्थिति को गैस के दबाव के उचित समायोजन के माध्यम से संबोधित करने की आवश्यकता हो सकती है।
भूमिगत सबस्टेशनों में अक्सर उपलब्ध फर्श क्षेत्र और वेंटिलेशन स्थितियों पर सख्त सीमाएं होती हैं। कॉम्पैक्ट जीआईएस उपकरण की संलग्न संरचना डिजाइनरों को प्रतिबंधित स्थापना स्थान का बेहतर उपयोग करने की अनुमति देती है आसपास के वातावरण के प्रत्यक्ष प्रभाव को कम करना। यह कॉन्फ़िगरेशन को परियोजनाओं के लिए उपयुक्त बनाता है जहां विद्युत वितरण उपकरण को कॉम्पैक्ट सबस्टेशन या सेकेंडरी ट्रांसफार्मर में एकीकृत करने की आवश्यकता होती है स्टेशन.
औद्योगिक और खनन स्थलों को मोटरों, ट्रांसफार्मरों के लिए विश्वसनीय मध्यम-वोल्टेज स्विचिंग और सुरक्षा की आवश्यकता हो सकती है। फीडर, और वितरण नेटवर्क। संलग्न कॉन्फ़िगरेशन आंतरिक विद्युत घटकों को सुरक्षित रखने में मदद कर सकता है द्वारा आवश्यक स्विचिंग, सुरक्षा, अलगाव और निगरानी कार्य प्रदान करते समय बाहरी संदूषण विद्युत वितरण प्रणाली.
रेलवे स्टेशनों, रेलवे बुनियादी ढांचे, हवाई अड्डों और संबंधित सुविधाओं के लिए स्थिर बिजली वितरण की आवश्यकता होती है अनेक भारों के पार। मॉड्यूलर स्विचगियर को विभिन्न फीडर और सुरक्षा आवश्यकताओं के लिए कॉन्फ़िगर किया जा सकता है एक केंद्रीकृत विद्युत वितरण प्रणाली, सिस्टम इंटीग्रेटर्स को कॉम्पैक्ट मध्यम-वोल्टेज समाधान विकसित करने में मदद करती है परिवहन बुनियादी ढांचे के लिए.
शहर के इलाकों और आवासीय जिलों में जगह अक्सर सीमित होती है। कॉम्पैक्ट गैस-इन्सुलेटेड उपकरण को एकीकृत किया जा सकता है सबस्टेशनों और वितरण सुविधाओं में जहां पारंपरिक स्विचगियर के लिए बड़े स्थापना क्षेत्र की आवश्यकता हो सकती है। संलग्न संरचना मुख्य सर्किट पर बाहरी पर्यावरणीय परिस्थितियों के प्रभाव को कम करने में भी मदद करती है।
उच्च आर्द्रता, नमक संदूषण, ऊंचाई और तापमान भिन्नताएं पारंपरिक विद्युत उपकरणों को प्रभावित कर सकती हैं। यूएसआरएम6 श्रृंखला का संलग्न मुख्य सर्किट परियोजना-विशिष्ट सेवा के साथ-साथ प्रत्यक्ष पर्यावरणीय जोखिम को कम करने में मदद करता है उचित कॉन्फ़िगरेशन और ऑपरेटिंग पैरामीटर निर्धारित करने के लिए उपकरण चयन से पहले स्थितियों का मूल्यांकन किया जा सकता है।
24kv 33kv Sf6 Gis गैस इंसुलेटेड स्विचगियर खरीदते समय, खरीदारों को संपूर्ण विद्युत योजना का मूल्यांकन करना चाहिए केवल वोल्टेज स्तर के अनुसार उपकरण का चयन करने के बजाय। रेटेड वोल्टेज, इन्सुलेशन आवश्यकताएँ, सर्किट ब्रेकर या लोड ब्रेक स्विच कॉन्फ़िगरेशन, फीडर मात्रा, मुख्य बस व्यवस्था, ग्राउंडिंग आवश्यकताएँ, सुरक्षा और माप कार्य, स्थापना ऊंचाई, परिवेश तापमान, आर्द्रता, प्रदूषण की स्थिति, तकनीकी के दौरान संचार आवश्यकताओं, और लागू आईईसी और जीबी मानकों पर विचार किया जाना चाहिए मूल्यांकन.
उपयुक्त USRM6 कॉन्फ़िगरेशन निर्धारित करने के लिए Usune प्रोजेक्ट इंजीनियरों और सिस्टम इंटीग्रेटर्स के साथ संवाद कर सकता है विद्युत आरेख और साइट की स्थितियों के अनुसार।
यूसुने विनिर्माण, निरीक्षण और उत्पाद को कवर करने वाली संरचित गुणवत्ता प्रबंधन प्रक्रियाओं के साथ काम करता है वितरण. ISO 9001 नियंत्रित उत्पादन प्रक्रियाओं के लिए गुणवत्ता-प्रबंधन ढांचा प्रदान करता है, जबकि ISO 14001 और ISO 45001 पर्यावरण और व्यावसायिक स्वास्थ्य और सुरक्षा प्रबंधन का समर्थन करता है।
यूज़्यून विभिन्न सर्किट फ़ंक्शंस और वितरण आवश्यकताओं के आधार पर मॉड्यूलर कॉन्फ़िगरेशन का समर्थन करता है। ये है ईपीसी ठेकेदारों, इलेक्ट्रिकल सिस्टम इंटीग्रेटर्स, वितरकों और परियोजना खरीद टीमों के लिए उपयोगी है जिन्हें इसकी आवश्यकता है स्विचगियर को एक विशिष्ट विद्युत आरेख के आसपास कॉन्फ़िगर किया गया है।
उत्पाद डिज़ाइन में शामिल IEC और GB मानकों और उपलब्ध CE प्रमाणीकरण के साथ, Usune समर्थन कर सकता है ग्राहक विभिन्न अंतर्राष्ट्रीय बाज़ारों के लिए मध्यम-वोल्टेज स्विचगियर का मूल्यांकन कर रहे हैं। लागू मानक और गंतव्य देश और परियोजना विनिर्देश के अनुसार प्रमाणन आवश्यकताओं की समीक्षा की जा सकती है।
जीआईएस परियोजनाओं के लिए, उत्पादन से पहले सही कॉन्फ़िगरेशन का चयन करना महत्वपूर्ण है। ग्राहक प्रदान कर सकते हैं सिंगल-लाइन आरेख, रेटेड वोल्टेज आवश्यकताएं, फीडर जानकारी, स्थापना ऊंचाई, पर्यावरण यूज़्यून इंजीनियरिंग टीम के साथ कॉन्फ़िगरेशन चर्चा के लिए स्थितियाँ और अन्य तकनीकी डेटा।
| नहीं। | सामान | इकाई | लोड ब्रेक स्विच यूनिट | संयोजन इकाई | सर्किट ब्रेकर इकाई | |
| 1 | रेटेड वोल्टेज | के.वी | 12/24 | 12/24 | 12/24 | |
| 2 | रेटेड आवृत्ति | हर्ट्ज | 50 | 50 | 50 | |
| 3 | वर्तमान मूल्यांकित | A | 630 | 125 (फ्यूज करंट पर निर्भर करता है) | 630 | |
| 4 | रेटेड इन्सुलेशन स्तर | 1 मिनट की आवृत्ति ने दबाव झेला | के.वी | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| प्रकाश आवेग ने वोल्टेज को झेला | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | रेटेड शॉर्ट सर्किट करंट का सामना करता है | केए/एस | 25/4 | —— | 25/4 | |
| 6 | रेटेड शिखर धारा का सामना करता है | के.ए | 63 | —— | 63 | |
| 7 | रेटेड शॉर्ट सर्किट मेकिंग करंट | के.ए | 63 | एचवी फ्यूज द्वारा सीमित | 63 | |
| 8 | रेटेड शॉर्ट सर्किट ब्रेकिंग करंट | के.ए | —— | एचवी फ्यूज द्वारा सीमित | 25/25 | |
| 9 | रेटेड ट्रांसमिशन करंट | A | —— | 1700/1400 | —— | |
| 10 | रेटेड सक्रिय लोड ब्रेकिंग करंट | A | 630 | —— | —— | |
| 11 | रेटेड बंद-लूप ब्रेकिंग करंट | A | 630 | —— | 630 | |
| 12 | यांत्रिक जीवन | लोड ब्रेक स्विच/सीबी | टाइम्स | 10000 | 10000 | 20000 |
| अलगाव/ग्राउंड स्विच | 5000 | 5000 | 5000 | |||
| 13 | सर्किट प्रतिरोध | μΩ | ≤150 | —— | ≤150 | |
| 14 | रेटेड चार्जिंग दबाव (20℃ गेज दबाव) | एमपीए | 0.04 | 0.04 | 0.04 | |
| 15 | गैस वार्षिक सापेक्ष रिसाव दर | % | 0.05 | 0.05 | 0.05 | |
| 16 | आईपी सुरक्षा डिग्री | अलमारी | IP4X | IP4X | IP4X | |
| गैस टैंक | आईपी67 | आईपी67 | आईपी67 | |||
यूएसआरएम6 श्रृंखला को कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट में लागू किया गया था, जहां विश्वसनीय मध्यम-वोल्टेज बिजली वितरण होता है प्रक्षेपण सुविधा के भीतर महत्वपूर्ण बुनियादी ढांचे और विद्युत भार का समर्थन करना आवश्यक था। परियोजना आवश्यक स्विचगियर अपेक्षाकृत कॉम्पैक्ट इलेक्ट्रिकल में फिट होने के साथ-साथ स्थिर संचालन बनाए रखने में सक्षम है वितरण वातावरण.
रॉकेट प्रक्षेपण सुविधा के लिए, बिजली वितरण प्रणाली को महत्वपूर्ण उपकरण और सहायक का समर्थन करने की आवश्यकता होती है भरोसेमंद स्विचिंग, सुरक्षा, अलगाव और निगरानी कार्यों के साथ बुनियादी ढाँचा। संलग्न SF6 यूएसआरएम6 श्रृंखला की इन्सुलेशन संरचना मुख्य पर बाहरी पर्यावरणीय परिस्थितियों के प्रभाव को कम करने में मदद करती है सर्किट, जो परिचालन आवश्यकताओं की मांग के साथ विशेष बुनियादी ढांचे के लिए विशेष रूप से मूल्यवान है।
मॉड्यूलर कॉन्फ़िगरेशन ने स्विचगियर व्यवस्था को परियोजना के विद्युत के अनुकूल बनाने की भी अनुमति दी वितरण आवश्यकताएँ. जबकि, विभिन्न कार्यात्मक इकाइयों को पावर नेटवर्क डिज़ाइन के अनुसार जोड़ा जा सकता है विस्तार योग्य मुख्य बस ने नेटवर्क कॉन्फ़िगरेशन और भविष्य की सिस्टम योजना के लिए अतिरिक्त लचीलापन प्रदान किया।
अपनी कॉम्पैक्ट संरचना, संलग्न इन्सुलेशन और मॉड्यूलर डिजाइन के माध्यम से, यूएसआरएम 6 श्रृंखला ने एक उपयुक्तता प्रदान की कैस-स्पेस रॉकेट लॉन्च परियोजना के लिए मध्यम-वोल्टेज वितरण समाधान, सुविधा की आवश्यकताओं का समर्थन करता है विश्वसनीय और स्थान-कुशल विद्युत बुनियादी ढांचे के लिए।
USRM6 श्रृंखला को लागू उच्च-वोल्टेज स्विचगियर और नियंत्रण उपकरण मानकों के संदर्भ में डिज़ाइन किया गया है, 3.6kV-40.5kV हाई-वोल्टेज एसी लोड ब्रेक स्विच के लिए जीबी 3804-2004, हाई-वोल्टेज एसी के लिए जीबी 1984-2014 सहित सर्किट ब्रेकर, एचवी एसी लोड ब्रेक स्विच-फ्यूज संयोजन के लिए जीबी 16926-2009, एचवी एसी अलगाव के लिए जीबी 1985-2014 स्विच और ग्राउंड स्विच, और 3.6kV-40.5kV AC मेटल-संलग्न स्विचगियर और कंट्रोलगियर के लिए GB 3906-2006।
यह एचवी स्विचगियर और कंट्रोलगियर, जीबी 4208-2008 के लिए सामान्य तकनीकी आवश्यकताओं के लिए जीबी/टी 11022-2011 का भी संदर्भ देता है। बाड़े की सुरक्षा के लिए, बाहरी इन्सुलेशन की प्रदूषण डिग्री के लिए जीबी/टी 5582-1993, 3.6केवी-40.5केवी के लिए डीएल/टी 404-2007 एसी मेटल-संलग्न स्विचगियर और कंट्रोलगियर, मैकेनिकल और इलेक्ट्रिकल उत्पादों के लिए जीबी/टी 13384-2008, जीबी 191-2008 पैकेजिंग और परिवहन चिह्नों के लिए, और उच्च-वोल्टेज ट्रांसमिशन में इन्सुलेशन समन्वय के लिए जीबी 311.1-2012 और वितरण उपकरण.
यूसुने के गुणवत्ता और अनुपालन ढांचे में आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली, आईएसओ 14001 पर्यावरण शामिल हैं प्रबंधन प्रणाली, आईएसओ 45001 व्यावसायिक स्वास्थ्य और सुरक्षा प्रबंधन प्रणाली, आईईसी और जीबी मानक अनुपालन, और सीई प्रमाणीकरण। परियोजना-विशिष्ट प्रमाणीकरण और लागू मानकों के अनुसार पुष्टि की जानी चाहिए गंतव्य बाजार और तकनीकी विशिष्टता।
मुख्य लाभ एक इन्सुलेटिंग गैस के भीतर ऊर्जावान विद्युत घटकों का संलग्न निर्माण है पर्यावरण. यह एक कॉम्पैक्ट संरचना को सक्षम बनाता है और मुख्य सर्किट के बाहरी संपर्क को कम करता है पर्यावरणीय स्थितियाँ.
USRM6 श्रृंखला 24kV और 33kV कॉन्फ़िगरेशन सहित मध्यम-वोल्टेज अनुप्रयोगों के लिए डिज़ाइन की गई है। सटीक मूल्यांकित परियोजना विनिर्देश के अनुसार वोल्टेज, इन्सुलेशन स्तर और कॉन्फ़िगरेशन की पुष्टि की जानी चाहिए।
हाँ। निर्दिष्ट सेवा ऊंचाई 4000 मीटर तक है। 1000 मीटर से ऊपर की स्थापना के लिए, ग्राहकों को यूसुने को सूचित करना चाहिए अग्रिम करें ताकि उचित गैस चार्जिंग दबाव का मूल्यांकन किया जा सके। 2000 मीटर से ऊपर विशेष आवश्यकताएं होनी चाहिए तकनीकी डिज़ाइन के दौरान पुष्टि की गई।
USRM6 श्रृंखला एक मॉड्यूलर कॉन्फ़िगरेशन अवधारणा का उपयोग करती है। लोड ब्रेक स्विच इकाइयां, संयोजन इकाइयां, सर्किट ब्रेकर आवश्यक विद्युत योजना के अनुसार इकाइयों और विस्तार योग्य मुख्य बस व्यवस्था का चयन किया जा सकता है।
विशिष्ट अनुप्रयोगों में द्वितीयक ट्रांसफार्मर सबस्टेशन, औद्योगिक और खनन सुविधाएं, रेलवे, हवाई अड्डे, शामिल हैं। शहरी वितरण नेटवर्क, आवासीय क्षेत्र, भूमिगत सुविधाएं और अपेक्षाकृत मांग वाले स्थान पर्यावरणीय स्थितियाँ.
सटीक उद्धरण के लिए, खरीदारों को रेटेड वोल्टेज, सिंगल-लाइन आरेख, आवश्यक फीडरों की संख्या प्रदान करनी चाहिए स्विचिंग फ़ंक्शन, सर्किट ब्रेकर या लोड ब्रेक स्विच आवश्यकताएं, बस कॉन्फ़िगरेशन, स्थापना ऊंचाई, पर्यावरणीय स्थितियाँ, सुरक्षा आवश्यकताएँ और गंतव्य बाज़ार।
मध्यम-वोल्टेज वितरण परियोजनाओं के लिए कॉम्पैक्ट आयाम, पर्यावरणीय अनुकूलनशीलता, मॉड्यूलर की आवश्यकता होती है कॉन्फ़िगरेशन, और कम रखरखाव आवश्यकताओं के साथ, USRM6 श्रृंखला एक व्यावहारिक गैस-इन्सुलेटेड स्विचगियर प्रदान करती है समाधान.
Usune की USRM6 श्रृंखला संलग्न SF6 इन्सुलेशन, मॉड्यूलर कार्यात्मक इकाइयों, विस्तार योग्य बस कॉन्फ़िगरेशन को जोड़ती है। और स्विचिंग, सुरक्षा, माप और निगरानी कार्य। ISO 9001, ISO 14001, ISO 45001, IEC द्वारा समर्थित और जीबी मानक, और सीई प्रमाणीकरण, यूसुने 24kv का मूल्यांकन करने वाले ग्राहकों के लिए एक परियोजना-उन्मुख समाधान प्रदान करता है औद्योगिक, बुनियादी ढांचे, शहरी और विशेष बिजली वितरण के लिए 33kv Sf6 Gis गैस इंसुलेटेड स्विचगियर अनुप्रयोग.
