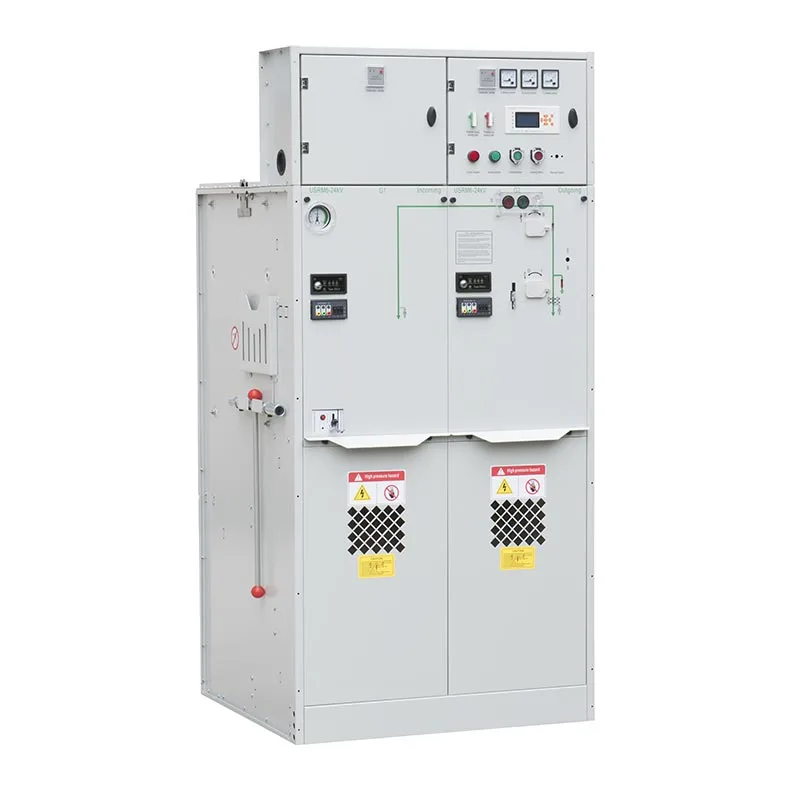

पूरी तरह से इंसुलेटेड और संलग्न प्राथमिक सर्किट, IP67 स्टेनलेस स्टील गैस टैंक, विस्तार योग्य बसबार प्रणाली और के साथ विश्वसनीय संचालन तंत्र, Usune 630A गैस इंसुलेटेड स्विचगियर औद्योगिक संयंत्रों, ट्रांसफार्मर के लिए उपयुक्त है सबस्टेशन, रिंग मेन नेटवर्क, वाणिज्यिक सुविधाएं और बुनियादी ढांचा परियोजनाएं जहां कॉम्पैक्ट स्थापना, सुरक्षा और दीर्घकालिक विश्वसनीयता महत्वपूर्ण है।

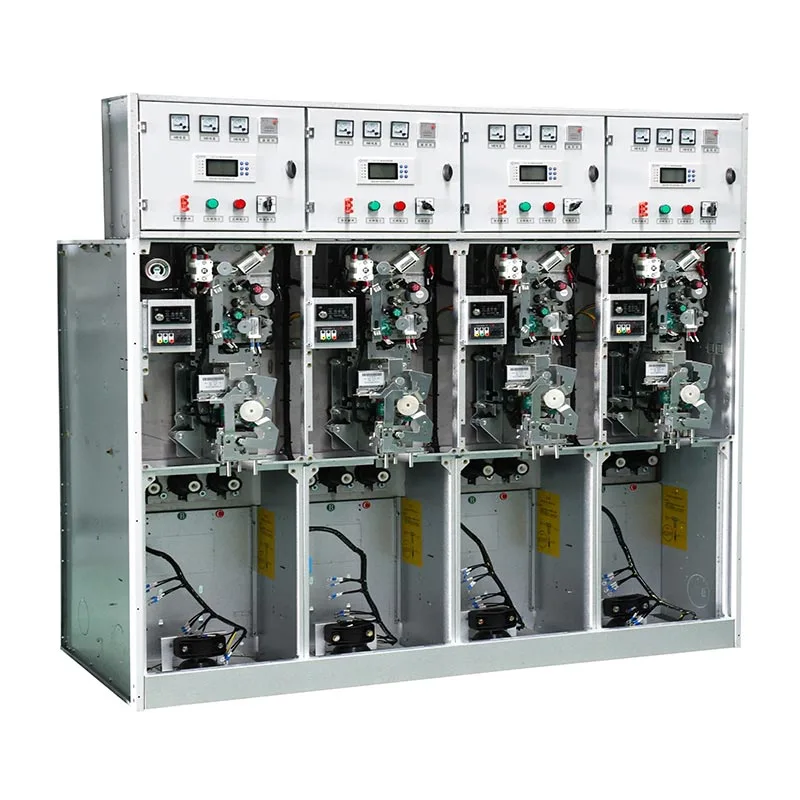

विभिन्न बिजली वितरण परियोजनाओं के लिए अलग-अलग स्विचिंग, सुरक्षा और माप कार्यों की आवश्यकता होती है। यूएसआरएम6 श्रृंखला सी, एफ, वी, एम और पीटी मॉड्यूल को वास्तविक नेटवर्क डिजाइन के अनुसार संयोजित करने की अनुमति देती है। छठी कक्षा तक कार्यात्मक इकाइयों को एक SF6 इन्सुलेशन गैस टैंक में एकीकृत किया जा सकता है, जबकि विस्तार योग्य इकाइयों को इसके माध्यम से जोड़ा जा सकता है पूरी तरह से इंसुलेटेड और संलग्न बसबार कनेक्टर।
630A कॉन्फ़िगरेशन को मध्यम-वोल्टेज वितरण प्रणालियों के लिए डिज़ाइन किया गया है, जिनके लिए उच्च धारा-वहन की आवश्यकता होती है क्षमता. इसे इनकमिंग और आउटगोइंग फीडर, ट्रांसफार्मर कनेक्शन, रिंग नेटवर्क और अन्य के लिए कॉन्फ़िगर किया जा सकता है ग्राहक की विद्युत प्रणाली के अनुसार वितरण व्यवस्था।
मुख्य बसबार और प्राथमिक स्विचिंग घटक IP67 के साथ एक स्टेनलेस स्टील वेल्डेड गैस टैंक के अंदर संलग्न हैं सुरक्षा. यह संरचना आंतरिक विद्युत घटकों को धूल, पानी के प्रवेश, संक्षेपण आदि से अलग करने में मदद करती है अन्य बाहरी पर्यावरणीय प्रभाव, जो स्विचगियर को मांग वाले इंस्टॉलेशन वातावरण के लिए उपयुक्त बनाते हैं।
प्राथमिक सर्किट गैस टैंक के अंदर संलग्न होता है और इंसुलेटेड बुशिंग के माध्यम से बाहरी सर्किट से जुड़ा होता है और पूरी तरह से इंसुलेटेड अलग करने योग्य कनेक्टर, ऊर्जावान घटकों के सीधे संपर्क को कम करते हैं। सिस्टम भी इसे कम करने में मदद के लिए एक दबाव राहत उपकरण, दबाव निर्वहन चैनल और यांत्रिक इंटरलॉकिंग प्रणाली शामिल है परिचालन जोखिम और गलत स्विचिंग संचालन को रोकना।
यूसुने स्वतंत्र रूप से यूएसआरएम6 श्रृंखला के लिए स्प्रिंग ऑपरेटिंग तंत्र का विकास और डिजाइन करता है। तंत्र है यांत्रिक स्थिरता में सुधार के लिए डिज़ाइन, विनिर्माण और रन-इन कमीशनिंग प्रक्रियाओं के माध्यम से नियंत्रित, परिचालन स्थिरता और दीर्घकालिक विश्वसनीयता।
सी यूनिट को लोड स्विचिंग और वितरण नियंत्रण के लिए डिज़ाइन किया गया है। यह इनकमिंग और आउटगोइंग फीडर के लिए उपयुक्त है अनुप्रयोग और रिंग नेटवर्क सिस्टम जहां विश्वसनीय लोड स्विचिंग की आवश्यकता होती है।
एफ यूनिट स्विचिंग और सुरक्षा कार्य प्रदान करने के लिए फ़्यूज़ के साथ लोड ब्रेक स्विच को जोड़ती है। यह विशेष रूप से है कॉम्पैक्ट सुरक्षा उपकरण की आवश्यकता वाले ट्रांसफार्मर फीडर अनुप्रयोगों के लिए उपयुक्त।
वी इकाई व्यापक स्विचिंग और सुरक्षा कार्यों की आवश्यकता वाले अनुप्रयोगों के लिए एक सर्किट ब्रेकर का उपयोग करती है। यह है फीडरों और वितरण बिंदुओं के लिए उपयुक्त जहां सर्किट रुकावट और सुरक्षा समन्वय महत्वपूर्ण हैं।
एम इकाई विद्युत माप और मीटरिंग आवश्यकताओं के लिए एक समर्पित कॉन्फ़िगरेशन प्रदान करती है। यह हो सकता है संपूर्ण मध्यम-वोल्टेज वितरण प्रणाली बनाने के लिए अन्य कार्यात्मक मॉड्यूल के साथ एकीकृत।
पीटी इकाई को बसबार वोल्टेज माप और संबंधित निगरानी आवश्यकताओं के लिए डिज़ाइन किया गया है। इसके साथ जोड़ा जा सकता है विद्युत प्रणाली डिजाइन के अनुसार अन्य मॉड्यूल।
| नहीं। | सामान | इकाई | लोड ब्रेक स्विच यूनिट | संयोजन इकाई | सर्किट ब्रेकर इकाई |

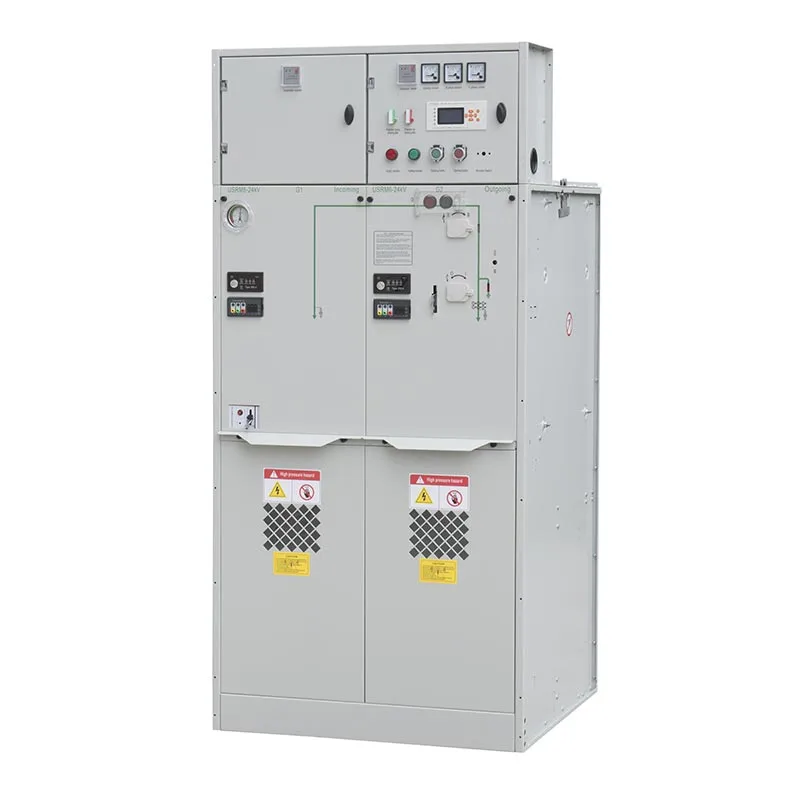

| 1 | रेटेड वोल्टेज | के.वी | 12/24 | 12/24 | 12/24 |
| 2 | रेटेड आवृत्ति | हर्ट्ज | 50 | 50 | 50 |
| 3 | वर्तमान मूल्यांकित | A | 630 | 125 (फ्यूज करंट पर निर्भर करता है) | 630 |
| 4 | रेटेड इन्सुलेशन स्तर-1 मिनट आवृत्ति वोल्टेज-इंटर चरण, जमीन का सामना करती है | के.वी | 42/65 | 42/65 | 42/65 |
| रेटेड इन्सुलेशन स्तर-1 मिनट आवृत्ति वोल्टेज-पृथक दूरी का सामना करती है | के.वी | 48/79 | 48/79 | 48/79 | |
| रेटेड इन्सुलेशन स्तर-1 मिनट आवृत्ति वोल्टेज-नियंत्रण और सहायक सर्किट का सामना करती है | के.वी | 2/2 | 2/2 | 2/2 | |
| रेटेड इन्सुलेशन स्तर-प्रकाश आवेग वोल्टेज-इंटर चरण, जमीन का सामना करता है | के.वी | 75/125 | 75/125 | 75/125 | |
| रेटेड इन्सुलेशन स्तर-प्रकाश आवेग वोल्टेज-पृथक दूरी का सामना करता है | के.वी | 85/145 | 85/145 | 85/145 | |
| 5 | रेटेड शॉर्ट सर्किट करंट का सामना करता है | केए/एस | 25/4 | —— | 25/4 |
| 6 | रेटेड शिखर धारा का सामना करता है | के.ए | 63 | —— | 63 |
| 7 | रेटेड शॉर्ट सर्किट मेकिंग करंट | के.ए | 63 | एचवी फ्यूज द्वारा सीमित | 63 |
| 8 | रेटेड शॉर्ट सर्किट ब्रेकिंग करंट | के.ए | —— | एचवी फ्यूज द्वारा सीमित | 25/25 |
| 9 | रेटेड ट्रांसमिशन करंट | A | —— | 1700/1400 | —— |
| 10 | रेटेड सक्रिय लोड ब्रेकिंग करंट | A | 630 | —— | —— |
| 11 | रेटेड बंद-लूप ब्रेकिंग करंट | A | 630 | —— | 630 |
| 12 | यांत्रिक जीवन लोड ब्रेक स्विच/सीबी | टाइम्स | 10000 | 10000 | 20000 |
| यांत्रिक जीवन-अलगाव/ग्राउंड स्विच | टाइम्स | 5000 | 5000 | 5000 | |
| 13 | सर्किट प्रतिरोध | μΩ | ≤150 | —— | ≤150 |
| 14 | रेटेड चार्जिंग दबाव (20℃ गेज दबाव) | एमपीए | 0.04 | 0.04 | 0.04 |
| 15 | गैस वार्षिक सापेक्ष रिसाव दर | % | 0.05 | 0.05 | 0.05 |
| 16 | आईपी सुरक्षा डिग्री-कैबिनेट | IP4X | IP4X | IP4X | |
| आईपी सुरक्षा डिग्री‑गैस टैंक | आईपी67 | आईपी67 | आईपी67 |
यूएसआरएम6 श्रृंखला का मुख्य लाभ इसकी विभिन्न वितरण नेटवर्क संरचनाओं के अनुकूल होने की क्षमता है। ग्राहक लोड स्विचिंग के लिए सी इकाइयों का उपयोग कर सकते हैं, ट्रांसफार्मर सुरक्षा के लिए एफ इकाइयों, वी इकाइयों का उपयोग कर सकते हैं जहां सर्किट ब्रेकर सुरक्षा है आवश्यक है, और जब मीटरिंग और वोल्टेज माप की आवश्यकता होती है तो एम या पीटी इकाइयाँ।
रिंग मेन नेटवर्क अनुप्रयोगों के लिए, रिंग मेन कैबिनेट बनाने के लिए विभिन्न मॉड्यूल को जोड़ा जा सकता है। जब भविष्य में विस्तार आवश्यक है, पूरी तरह से इंसुलेटेड और संलग्न बसबार कनेक्टर अतिरिक्त इकाइयों को बिना बदले कनेक्ट करने की अनुमति देते हैं बुनियादी स्विचगियर प्लेटफार्म.
स्टेनलेस स्टील गैस टैंक IP67 सुरक्षा प्रदान करता है, जो धूल और पानी को प्राथमिक में प्रवेश करने से रोकने में मदद करता है उपकरण कम्पार्टमेंट. संलग्न संरचना बाढ़ और संघनन के विरुद्ध अल्पावधि सुरक्षा भी प्रदान करती है।
यह डिज़ाइन औद्योगिक संयंत्रों, भूमिगत सबस्टेशनों और अन्य स्थानों के लिए मूल्यवान है जहां नमी, धूल या पर्यावरण प्रदूषण पारंपरिक विद्युत उपकरणों को प्रभावित कर सकता है।
| मुख्य विचार | यूज़्यून 630ए गैस इंसुलेटेड स्विचगियर | पारंपरिक एयर-इंसुलेटेड स्विचगियर |
| प्राथमिक सर्किट | गैस टैंक में पूरी तरह से बंद | आसपास के वातावरण के प्रति अधिक संपर्क में रहना |
| सुरक्षा | IP67 गैस टैंक | स्थापना स्थितियों पर अधिक निर्भर |
| विन्यास | सी/एफ/वी/एम/पीटी मॉड्यूलर संयोजन | आमतौर पर तय कैबिनेट विन्यास |
| विस्तार | विस्तार योग्य इंसुलेटेड बसबार कनेक्शन | अतिरिक्त स्थापना स्थान की आवश्यकता हो सकती है |
| इंस्टालेशन | सघन संरचना | आम तौर पर अधिक निकासी की आवश्यकता होती है |
| पर्यावरण अनुकूलता | धूल और नमी का प्रभाव कम हो गया | आस-पास की स्थितियों पर अधिक निर्भर |
| सुरक्षा | संलग्न प्राथमिक सर्किट और यांत्रिक इंटरलॉक | सुरक्षा उपकरण संरचना पर निर्भर करती है |
एकाधिक फीडर और ट्रांसफार्मर कनेक्शन वाले कारखानों के लिए, ग्राहक सी, एफ और वी इकाइयों को अपने अनुसार जोड़ सकते हैं विभिन्न सर्किट कार्य। मॉड्यूलर संरचना संलग्न प्राथमिक रहते हुए सिस्टम कॉन्फ़िगरेशन को सरल बनाती है सर्किट औद्योगिक वातावरण में विश्वसनीय संचालन का समर्थन करता है।
जहां स्थापना स्थान सीमित है, कॉम्पैक्ट गैस-इन्सुलेटेड संरचना स्विचिंग, सुरक्षा और मीटरिंग की अनुमति देती है कार्यों को छोटे पदचिह्न में एकीकृत किया जाना है। परियोजना को समर्पित होने की आवश्यकता होने पर एम और पीटी इकाइयों को जोड़ा जा सकता है माप कार्य.
रिंग नेटवर्क अनुप्रयोगों के लिए, रिंग मुख्य कैबिनेट बनाने के लिए कई कार्यात्मक मॉड्यूल को जोड़ा जा सकता है। द जब वितरण नेटवर्क को भविष्य में विस्तार की आवश्यकता होती है तो विस्तार योग्य बसबार प्रणाली अतिरिक्त लचीलापन प्रदान करती है।
एक विनिर्माण ग्राहक ने मध्यम-वोल्टेज वितरण उन्नयन के लिए Usune 630A गैस इंसुलेटेड स्विचगियर का चयन किया। द ग्राहक ने कॉम्पैक्ट इंस्टॉलेशन, विश्वसनीय संचालन और भविष्य के विस्तार पर ध्यान केंद्रित किया। आवेदन के बाद ग्राहक मॉड्यूलर सी/एफ/वी/एम/पीटी कॉन्फ़िगरेशन की सराहना की, जिसने सिस्टम एकीकरण को सरल बनाया और स्थान में सुधार किया उपयोग.
रिंग मेन वितरण परियोजना के लिए, ग्राहक को लचीले स्विचिंग और सुरक्षा कार्यों की आवश्यकता होती है। यूएसआरएम6 श्रृंखला ने विस्तार योग्य मॉड्यूल संयोजनों और इंसुलेटेड बसबार कनेक्शन के माध्यम से आवश्यकता को पूरा किया। ग्राहक इसके स्थिर संचालन, कॉम्पैक्ट डिज़ाइन और सुविधाजनक सिस्टम विस्तार क्षमता को मान्यता दी गई।
उच्च आर्द्रता वाले वातावरण में काम करने वाले एक ग्राहक ने IP67 के कारण यूसुने गैस इंसुलेटेड स्विचगियर का चयन किया संलग्न गैस टैंक डिजाइन। ग्राहक ने नमी, संक्षेपण और बाहरी प्रभावों से बेहतर सुरक्षा की सराहना की संदूषण, रखरखाव आवश्यकताओं को कम करने में मदद करता है।
झेजियांग यूसुने इलेक्ट्रिक कंपनी लिमिटेड आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली, आईएसओ के अनुसार प्रबंधन प्रणाली स्थापित की है 14001 पर्यावरण प्रबंधन प्रणाली और आईएसओ 45001 व्यावसायिक स्वास्थ्य और सुरक्षा प्रबंधन प्रणाली।
विभिन्न अंतरराष्ट्रीय बाजार आवश्यकताओं को पूरा करने के लिए, यूसुने मध्यम-वोल्टेज स्विचगियर उत्पाद प्रासंगिक हो गए हैं आईईसी और जीबी मानक प्रकार के परीक्षण, लागू उत्पादों के साथ सीई प्रमाणीकरण प्राप्त करना। ये प्रमाणपत्र और गुणवत्ता प्रबंधन प्रणालियाँ लगातार विनिर्माण गुणवत्ता का समर्थन करती हैं और तकनीकी के दौरान ग्राहकों के लिए दस्तावेज़ीकरण प्रदान करती हैं मूल्यांकन और परियोजना खरीद।
झेजियांग यूसुने इलेक्ट्रिक कंपनी लिमिटेड मॉड्यूलर स्विचगियर डिज़ाइन को जोड़ती है, पूरी तरह से संलग्न IP67 गैस इन्सुलेशन, लचीला विश्वसनीय मध्यम-वोल्टेज वितरण समाधान प्रदान करने के लिए कार्यात्मक विन्यास और गुणवत्ता प्रबंधन।
630A इलेक्ट्रिकल पैनल गैस इंसुलेटेड स्विचगियर खरीदने वाले ग्राहकों के लिए, Usune उपयुक्त कॉन्फ़िगरेशन प्रदान कर सकता है स्विचिंग फ़ंक्शंस, सुरक्षा आवश्यकताओं, मीटरिंग आवश्यकताओं, बसबार व्यवस्था और स्थापना के अनुसार शर्तें. यह ग्राहकों को उनकी वास्तविक शक्ति के आसपास एक कॉम्पैक्ट और लचीला स्विचगियर सिस्टम बनाने की अनुमति देता है वितरण आवश्यकताएँ.
630A स्विचगियर के रेटेड वर्तमान कॉन्फ़िगरेशन को संदर्भित करता है। वास्तविक ऑपरेटिंग करंट, वोल्टेज स्तर और विद्युत विन्यास का चयन ग्राहक की वितरण प्रणाली और परियोजना के अनुसार किया जाना चाहिए आवश्यकताएँ.
सिस्टम सी लोड ब्रेक स्विच यूनिट, एफ लोड ब्रेक स्विच + फ्यूज कॉम्बिनेशन यूनिट, वी सर्किट ब्रेकर यूनिट, एम को सपोर्ट करता है। मीटरिंग यूनिट और पीटी बसबार पीटी यूनिट। इन मॉड्यूल को आवश्यक बिजली वितरण के अनुसार जोड़ा जा सकता है कार्य.
एक SF6 इन्सुलेशन गैस टैंक के भीतर छह मानक मॉड्यूल इकाइयाँ बनाई जा सकती हैं। विस्तार योग्य कॉन्फ़िगरेशन भी हैं पूरी तरह से इंसुलेटेड और संलग्न बसबार कनेक्टर्स के माध्यम से उपलब्ध है।
गैस टैंक में IP67 सुरक्षा डिग्री है, जो प्राथमिक सर्किट को धूल, पानी के प्रवेश से बचाने में मदद करती है। संघनन और अल्पकालिक बाढ़ की स्थिति।
