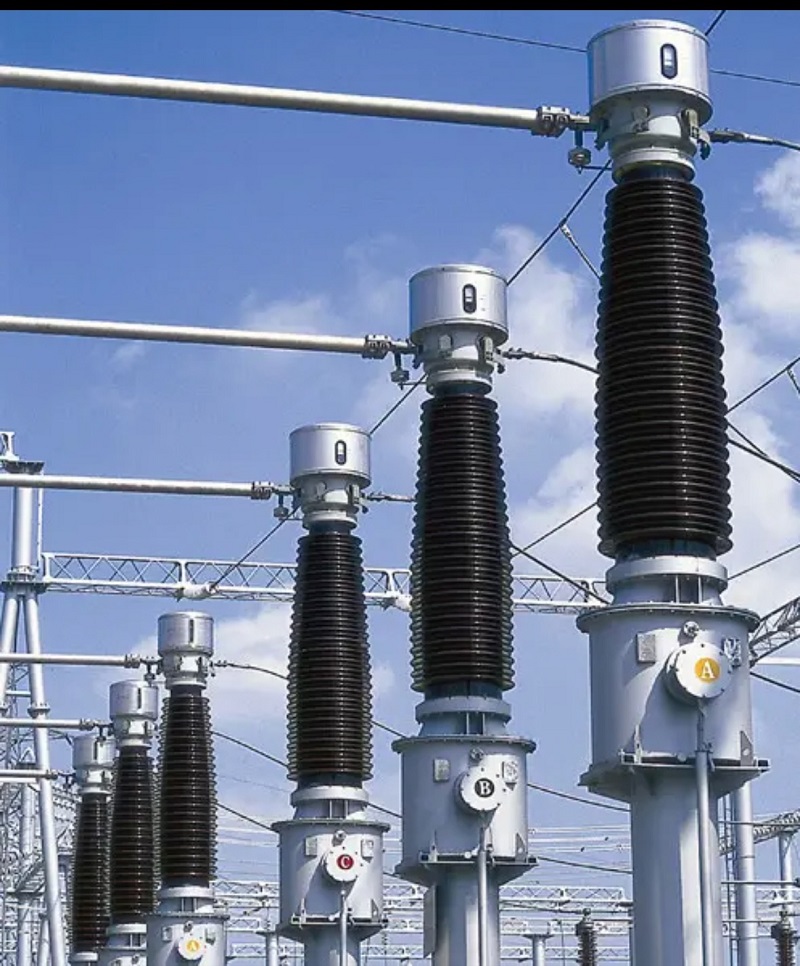

LB6-110kV वर्तमान ट्रांसफार्मरएक उच्च-वोल्टेज वर्तमान ट्रांसफार्मर है जिसे 110kV AC पावर सिस्टम में वर्तमान माप, ऊर्जा मीटरिंग और रिले सुरक्षा के लिए डिज़ाइन किया गया है। 50 हर्ट्ज और 60 हर्ट्ज विद्युत नेटवर्क के लिए उपयुक्त, यह ट्रांसफार्मर सबस्टेशनों, पावर ट्रांसमिशन सिस्टम और औद्योगिक बिजली सुविधाओं के लिए स्थिर प्रदर्शन और उच्च माप सटीकता प्रदान करता है।
उन्नत तेल-डूबे इन्सुलेशन तकनीक और पूरी तरह से सीलबंद संरचना के साथ, LB6-110kV वर्तमान ट्रांसफार्मर उच्च-वोल्टेज कार्य परिस्थितियों की मांग के तहत उत्कृष्ट विद्युत इन्सुलेशन, विश्वसनीय संचालन और लंबी सेवा जीवन प्रदान करता है।
LB6-110kV श्रृंखला वर्तमान ट्रांसफार्मर उच्च-वोल्टेज बिजली अनुप्रयोगों के लिए एक पेशेवर डिजाइन को अपनाता है। उत्पाद मॉडल इसकी प्रमुख तकनीकी विशेषताओं का प्रतिनिधित्व करता है:
ट्रांसफार्मर कई माध्यमिक वाइंडिंग से सुसज्जित है, जिसमें सटीकता वर्ग 0.5 के साथ एक मीटरिंग वाइंडिंग और तीन सुरक्षा वाइंडिंग शामिल हैं। मल्टीपल सेकेंडरी वाइंडिंग कॉन्फ़िगरेशन विभिन्न पावर सिस्टम आवश्यकताओं के लिए विश्वसनीय वर्तमान माप और सुरक्षा कार्यों को सक्षम बनाता है।
LB6-110kV वर्तमान ट्रांसफार्मरतेल संरक्षक पर बाहरी कनेक्टिंग टुकड़े की कनेक्शन विधि को बदलकर कई वर्तमान अनुपात कॉन्फ़िगरेशन का समर्थन करता है। श्रृंखला में कनेक्ट होने पर, वर्तमान अनुपात a/c होता है, जबकि समानांतर कनेक्शन 2*a/c का वर्तमान अनुपात प्रदान करता है।
यह लचीला डिज़ाइन एक ही ट्रांसफार्मर मॉडल को विभिन्न ऑपरेटिंग आवश्यकताओं के अनुकूल बनाने, उपकरण प्रतिस्थापन लागत को कम करने और उच्च-वोल्टेज बिजली प्रणालियों में अनुप्रयोग बहुमुखी प्रतिभा में सुधार करने की अनुमति देता है।
LB6-110kV करंट ट्रांसफार्मर को विभिन्न पर्यावरणीय परिस्थितियों में विश्वसनीय रूप से संचालित करने के लिए डिज़ाइन किया गया है:
कम तापमान या विशेष पर्यावरणीय आवश्यकताओं वाले अनुप्रयोगों के लिए, परियोजना की शर्तों के अनुसार निर्माता के साथ अनुकूलित समाधानों पर चर्चा की जा सकती है।
LB6-110kV करंट ट्रांसफार्मर एक तेल-डूबे हुए ढांचे को अपनाता है जिसमें ईंधन टैंक, ट्रांसफार्मर बॉडी, चीनी मिट्टी के बरतन झाड़ी, तेल संरक्षक और विस्तारक शामिल होते हैं। ट्रांसफार्मर का शरीर इन्सुलेट तेल में डूबा हुआ है और इसमें स्थिर विद्युत प्रदर्शन के लिए डिज़ाइन की गई प्राथमिक और माध्यमिक वाइंडिंग शामिल हैं।
प्राथमिक वाइंडिंग यू-आकार की संरचना अपनाती है। मुख्य इन्सुलेशन प्रणाली कैपेसिटिव ऑयल-पेपर इन्सुलेशन तकनीक का उपयोग करती है, जिसमें इन्सुलेशन परतों के बीच कई कैपेसिटिव स्क्रीन व्यवस्थित होती हैं। आंतरिक स्क्रीन उच्च क्षमता से जुड़ती है जबकि बाहरी स्क्रीन ग्राउंडेड होती है, जिससे इन्सुलेशन प्रदर्शन और परिचालन सुरक्षा में सुधार होता है।
प्राथमिक वाइंडिंग कंडक्टर को तेल संरक्षक से जुड़े चार टर्मिनलों के साथ दो खंडों में विभाजित किया गया है। वर्तमान अनुपात को लचीले कॉन्फ़िगरेशन विकल्प प्रदान करते हुए, बाहरी वायरिंग परिवर्तनों के माध्यम से समायोजित किया जा सकता है।
द्वितीयक वाइंडिंग को प्राथमिक वाइंडिंग के नीचे एक समर्थन पर स्थापित किया गया है। सभी माध्यमिक टर्मिनल और बाहरी स्क्रीन टर्मिनल ट्रांसफार्मर टैंक पर जंक्शन बॉक्स से जुड़े हुए हैं, जिससे सुविधाजनक स्थापना और रखरखाव सुनिश्चित होता है।
LB6-110kV करंट ट्रांसफार्मर में जंक्शन बॉक्स के नीचे स्थापित बाहरी वायरिंग क्लैंप के साथ एक व्यावहारिक कनेक्शन डिज़ाइन है। ग्राउंडिंग बोल्ट जंक्शन बॉक्स और ईंधन टैंक दोनों पर प्रदान किए जाते हैं, जिससे द्वितीयक वाइंडिंग और संपूर्ण ट्रांसफार्मर संरचना की सुरक्षित ग्राउंडिंग की अनुमति मिलती है।
ट्रांसफार्मर ध्रुवीयता को कम करने वाली विशेषताओं को अपनाता है। जब प्राथमिक धारा P1 से P2 की ओर प्रवाहित होती है, तो द्वितीयक धारा बाहरी सर्किट से S1 से S2 या S3 की ओर प्रवाहित होती है, जिससे माप और सुरक्षा प्रणालियों के लिए सटीक धारा संचरण सुनिश्चित होता है।
अपने उच्च-वोल्टेज प्रदर्शन और विश्वसनीय सुरक्षा कार्यों के कारण, LB6-110kV करंट ट्रांसफार्मर का व्यापक रूप से उपयोग किया जाता है:
LB6-110kV वर्तमान ट्रांसफार्मर सटीक माप, विश्वसनीय इन्सुलेशन, लचीला वर्तमान अनुपात डिजाइन और कम रखरखाव संचालन को जोड़ता है। इसकी पूरी तरह से सील तेल में डूबी संरचना उच्च-वोल्टेज वातावरण में स्थिर प्रदर्शन सुनिश्चित करती है, जिससे यह सुरक्षित और निरंतर संचालन की आवश्यकता वाले आधुनिक बिजली प्रणालियों के लिए एक भरोसेमंद समाधान बन जाती है।
