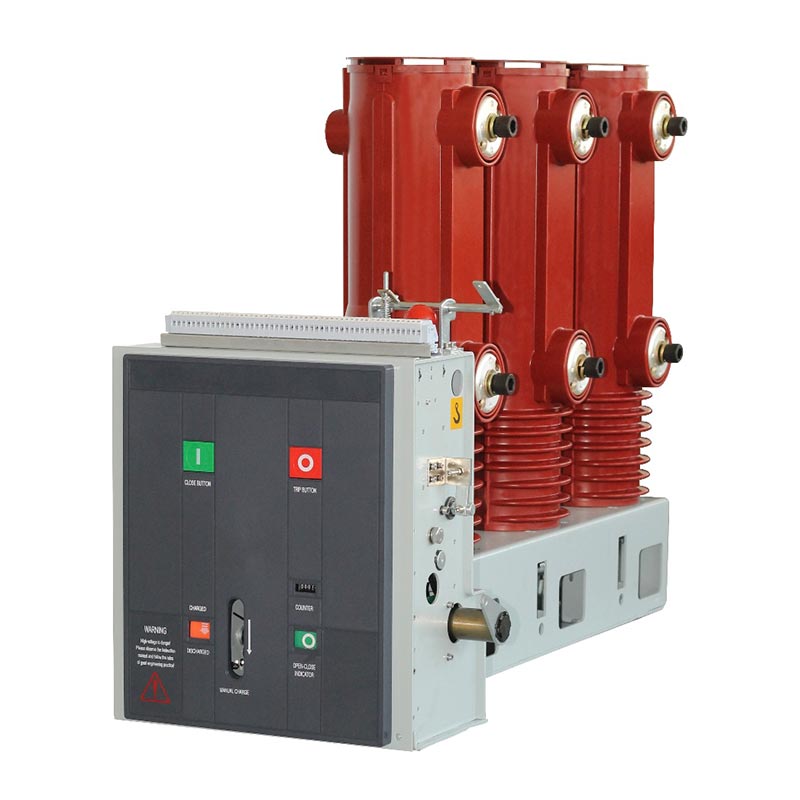

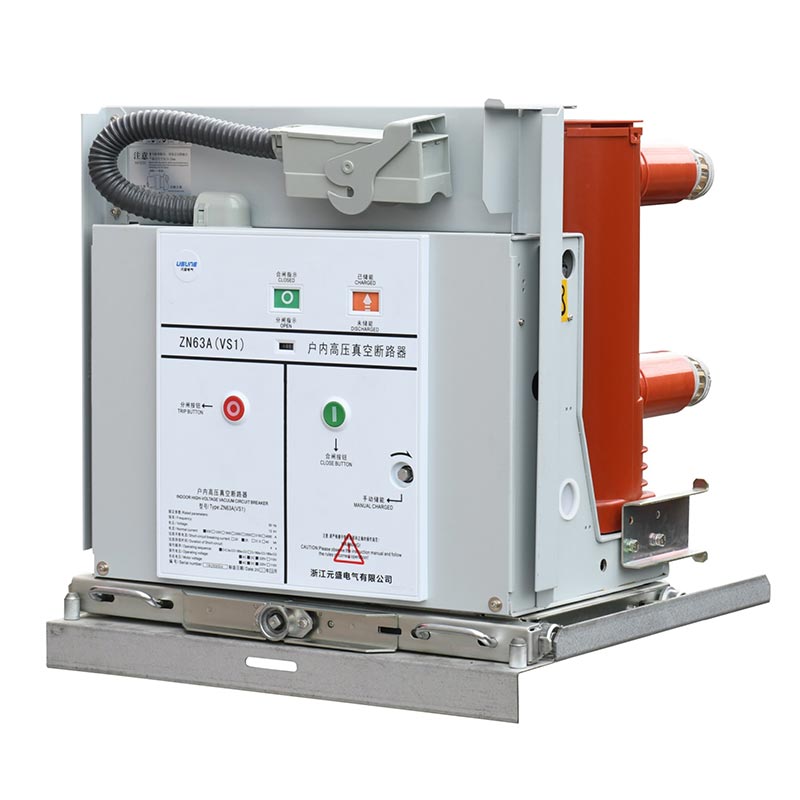

33kv इंडोर वीसीबी वैक्यूम सर्किट ब्रेकर

Usune 33kv इंडोर Vcb वैक्यूम सर्किट ब्रेकर एक नई पीढ़ी का उत्पाद है जिसे उन्नत स्विचगियर के आधार पर डिज़ाइन किया गया है अनुसंधान एवं विकास अवधारणाएं और वैश्विक बिजली वितरण बाजार की वास्तविक जरूरतें। यह तीन-चरण एसी के लिए उपयुक्त है 40.5kV (33kV ऑपरेटिंग स्तर) के रेटेड वोल्टेज के साथ 50Hz इनडोर बिजली वितरण प्रणाली, अंडरटेकिंग कोर सामान्य लोड स्विचिंग, फॉल्ट करंट रुकावट, सिस्टम ओवरलोड सुरक्षा और उपकरण जैसे कार्य सुरक्षा अलगाव.

उत्पाद जटिल और अनावश्यक संरचनाओं को छोड़ देता है, एक एकीकृत फ्रेम और अनुकूलित मॉड्यूलर लेआउट को अपनाता है हाई-वोल्टेज स्विचगियर के भीतर निश्चित साइड-माउंट इंस्टॉलेशन के लिए। यह कैबिनेट स्थान में महत्वपूर्ण लाभ प्रदान करता है अनुकूलन, समग्र संरचनात्मक स्थिरता, और बाद में संचालन और रखरखाव। पारंपरिक इनडोर की तुलना में वैक्यूम सर्किट ब्रेकर, यह लगातार परिचालन स्थितियों के लिए अधिक अनुकूलनीय है, इसका यांत्रिक जीवन लंबा है, और अधिक स्थिर संचालन स्थिरता, महत्वपूर्ण की निरंतर और विश्वसनीय संचालन आवश्यकताओं को पूरी तरह से पूरा करना बिजली आपूर्ति लिंक.

मुख्य उत्पाद लाभ

1. व्यावसायिक अनुसंधान एवं विकास + परिदृश्य-आधारित डिज़ाइन

33kV/40.5kV इनडोर स्विचगियर में व्यावहारिक अनुप्रयोगों के समस्या बिंदुओं को संबोधित करने के लिए विशेष रूप से विकसित किया गया, यह पेशेवर स्विच डिज़ाइन तर्क को अपनाता है। इसकी यांत्रिक आउटपुट विशेषताएँ पूरी तरह से मेल खाती हैं वैक्यूम इंटरप्रेटर की परिचालन आवश्यकताएँ। सभी संरचनात्मक और प्रदर्शन कॉन्फ़िगरेशन के लिए डिज़ाइन किए गए हैं इनडोर निश्चित स्थापनाएं, लगातार संचालन, सबस्टेशन और औद्योगिक बिजली वितरण परिदृश्य। द इंजीनियरिंग अनुप्रयोगों के लिए प्रौद्योगिकी परिपक्व और अत्यधिक व्यावहारिक है।

2. वास्तविक-विश्व परीक्षण + स्थिर अनुप्रयोग प्रतिक्रिया

33kV इंडोर Vcb वैक्यूम सर्किट ब्रेकर एक परिपक्व मॉड्यूलर स्प्रिंग ऑपरेटिंग तंत्र का उपयोग करता है। इसका प्रसारण संरचना सरल और विश्वसनीय है, इसमें कोई जटिल या आसानी से क्षतिग्रस्त ट्रांसमिशन लिंक नहीं है। असंख्य में सत्यापित औद्योगिक बिजली वितरण, सबस्टेशन उन्नयन और खनन बिजली आपूर्ति परियोजनाओं में यह उत्कृष्ट प्रदर्शन करता है समापन और खोलने की सटीकता, यांत्रिक जीवनकाल और हस्तक्षेप-विरोधी क्षमताओं में प्रदर्शन।

3. मानकीकृत प्रदर्शन + पूर्ण सहायक पैरामीटर

ऑपरेटिंग कॉइल, ऊर्जा भंडारण मोटर और ऑपरेटिंग लॉजिक सभी रेटेड मापदंडों के अनुसार डिज़ाइन किए गए हैं। द वोल्टेज अनुकूलन सीमा स्पष्ट है, और सहायक स्विच लिंकेज तर्क विश्वसनीय है। उत्पाद का समापन, उद्घाटन, और ऊर्जा भंडारण संचालन को पूर्ण आयामों, इंटरफेस और वायरिंग के साथ मानकीकृत किया गया है विन्यास. इसे सीधे मानक 33kV इनडोर स्विचगियर के साथ मिलान किया जा सकता है, जो मजबूत अनुकूलता प्रदान करता है उच्च प्रतिस्थापनीयता.

4. सुरक्षित, स्थिर और उपयोगकर्ता के अनुकूल डिज़ाइन

दोहरे इलेक्ट्रिक/मैन्युअल ऊर्जा भंडारण मोड से सुसज्जित, स्थिति संकेतक और सहायक स्विच सिंक्रनाइज़ हैं। हाइड्रोलिक बफर अवशोषण डिज़ाइन का उपयोग ट्रिपिंग के बाद के चरणों में किया जाता है, जो प्रभावी ढंग से प्रभाव को कम करता है परिचालन सुरक्षा में सुधार. यह ऊर्जा भंडारण और खुलने/बंद होने की स्थिति से बचते हुए स्पष्ट प्रतिक्रिया प्रदान करता है गलत संचालन का जोखिम और साइट पर संचालन और रखरखाव सुरक्षा को व्यापक रूप से सुनिश्चित करना।

परिचालन संरचना और यांत्रिक प्रणाली

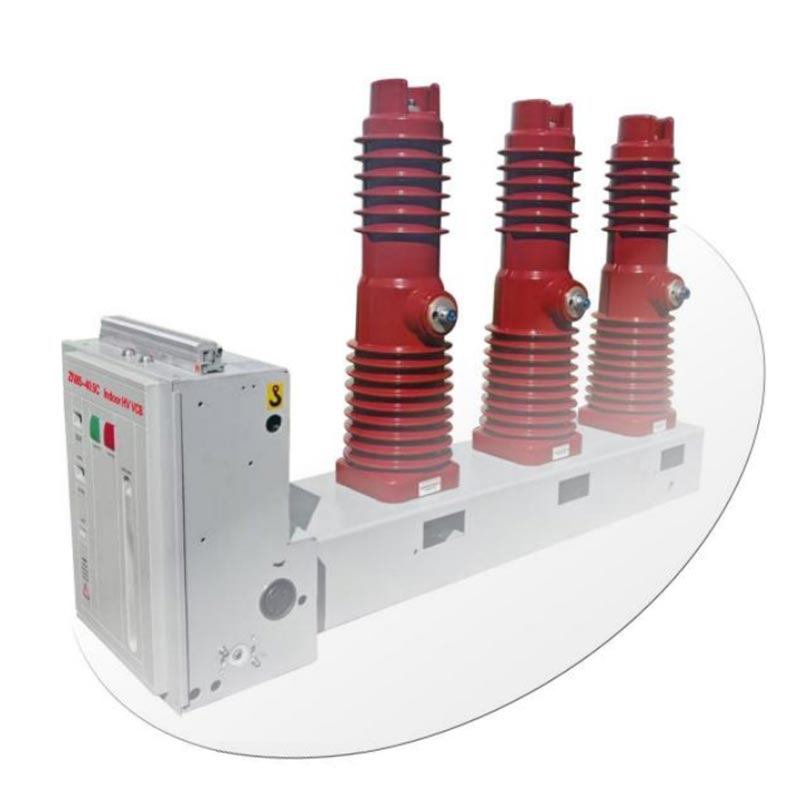

Usune ZN85C-40.5 33kV इंडोर Vcb वैक्यूम सर्किट ब्रेकर का कोर एक समर्पित मॉड्यूलर स्प्रिंग ऑपरेटिंग का उपयोग करता है तंत्र, जो पूरी तरह से उपकरण फ्रेम के अंदर स्थापित है और इसका एक अनिवार्य मुख्य घटक है सर्किट ब्रेकर की समग्र संरचना। यह तंत्र विशेष रूप से 40.5kV इनडोर फिक्स्ड-साइड-माउंटेड के लिए डिज़ाइन किया गया है अत्यधिक सरलीकृत ट्रांसमिशन संरचना और अधिक तर्कसंगत बल वितरण वाले मॉडल।

इसका सबसे महत्वपूर्ण संरचनात्मक आकर्षण सर्किट ब्रेकर के ऊर्ध्वाधर लेआउट के लिए इसका पूर्ण अनुकूलन है, मुख्य सर्किट और पोल सिस्टम के साथ अत्यधिक एकीकृत असेंबली की अनुमति देना। तंत्र का आउटपुट बल वक्र बेमेल संचालन जैसी समस्याओं से बचते हुए, वैक्यूम इंटरप्रेटर की परिचालन आवश्यकताओं से पूरी तरह मेल खाता है गति, अस्थिर संपर्क दबाव, और पारंपरिक तंत्र के कारण छोटा यांत्रिक जीवनकाल। यह है 40.5kV इनडोर वैक्यूम सर्किट की यांत्रिक विशेषताओं और परिचालन स्थितियों के लिए विशेष रूप से उपयुक्त तोड़ने वाले.

कार्य सिद्धांत और संचालन प्रवाह

1. ऊर्जा भंडारण संचालन

सर्किट ब्रेकर की समापन शक्ति पूरी तरह से समापन स्प्रिंग के ऊर्जा भंडारण द्वारा प्रदान की जाती है, जो दोनों का समर्थन करती है इलेक्ट्रिक मोटर ड्राइव और मैनुअल हैंडल ऑपरेशन मोड। यहां तक कि बिजली कटौती या रखरखाव के दौरान भी, यह सामान्य सुनिश्चित करता है ऊर्जा भंडारण और बैकअप समापन।

विद्युत ऊर्जा भंडारण मोड में, तंत्र की साइड प्लेट पर लगी ऊर्जा भंडारण मोटर गियर को चलाती है पारेषण प्रणाली. मैन्युअल ऊर्जा भंडारण मोड में, ऑपरेटर घूमते हुए एक समर्पित ऊर्जा भंडारण हैंडल को खींचता है गियर शाफ्ट और गियर असेंबली। ओवररनिंग क्लच के माध्यम से, ऊर्जा भंडारण शाफ्ट समकालिक रूप से घूमता है, ऊर्जा भंडारण को पूरा करने के लिए समापन स्प्रिंग को खींचना।

पूर्ण ऊर्जा भंडारण तक पहुंचने पर, ऊर्जा भंडारण पंजा कैम रोलर और ओवररनिंग क्लच को सुरक्षित रूप से लॉक कर देता है स्वचालित रूप से अलग हो जाता है। इसके साथ ही, कनेक्टिंग प्लेट ऊर्जा भंडारण संकेतक को पलटने के लिए प्रेरित करती है, "ऊर्जा संग्रहीत" संकेतक प्रदर्शित करना, और मोटर पावर को काटने के लिए सहायक स्विच स्विच। इस पर बिंदु, सर्किट ब्रेकर एक स्पष्ट और विश्वसनीय स्थिति के साथ, समापन-तैयार स्थिति में प्रवेश करता है।

2. समापन कार्य

क्लोजिंग बटन को मैन्युअल रूप से दबाकर या क्लोजिंग इलेक्ट्रोमैग्नेट को दूर से नियंत्रित करके क्लोजिंग हासिल की जा सकती है। ट्रिगर होने पर, ऊर्जा भंडारण तंत्र पावल लॉक और पूर्व-संग्रहीत क्लोजिंग स्प्रिंग को तेजी से छोड़ता है सिकुड़ता है, जिससे कैम, ऊर्जा भंडारण शाफ्ट और ओवररनिंग क्लच एक साथ चलने लगते हैं।

कैम लिंकेज तंत्र को आगे बढ़ाता है, इंसुलेटेड पुल रॉड को धकेलता है और संपर्क को समापन की ओर ले जाता है स्थिति, संपर्क डिस्क स्प्रिंग को संपीड़ित करना, और रेटेड के लिए आवश्यक स्थिर संपर्क दबाव स्थापित करना वर्तमान चालन. बंद करने के बाद, समापन पंजा तंत्र रोलर को बंद कर देता है, बंद स्थिति को बनाए रखता है; द ऊर्जा भंडारण संकेतक और सहायक स्विच स्वचालित रूप से रीसेट हो जाते हैं, जो मोटर सर्किट को जोड़ते हैं। एक बाहरी के साथ बिजली की आपूर्ति, यह तुरंत पुन: ऊर्जा भंडारण स्थिति में प्रवेश करती है, समापन/उद्घाटन संकेतक स्विच हो जाता है "बंद" स्थिति, और मुख्य और सहायक स्विच पूर्ण तुल्यकालिक स्विचिंग।

3. ट्रिपिंग ऑपरेशन

ट्रिप को तीन तरीकों से ट्रिगर किया जा सकता है: मैन्युअल रूप से ट्रिप बटन के माध्यम से, बाहरी विद्युत ट्रिप यूनिट के माध्यम से, या एक के माध्यम से ओवरकरंट ट्रिप यूनिट। ट्रिगर करने पर, बंद होने वाली कुंडी अनलॉक हो जाती है, जिससे बीच की लॉकिंग स्थिति मुक्त हो जाती है तंत्र और रोलर्स.

संपर्क स्प्रिंग और ट्रिपिंग स्प्रिंग की संयुक्त क्रिया के तहत, भीतर गतिशील और स्थिर संपर्क स्थिर पोल का वैक्यूम इंटरप्रेटर चैम्बर जल्दी और विश्वसनीय रूप से अलग हो जाता है, जिससे फॉल्ट करंट या लोड प्राप्त होता है वर्तमान रुकावट. ट्रिपिंग क्रिया के बाद के चरणों में, अंतर्निहित हाइड्रोलिक बफर अवशिष्ट को अवशोषित करता है प्रभाव ऊर्जा, अंतिम ट्रिपिंग स्थिति को सीमित करना, यांत्रिक प्रभाव शोर और घिसाव को कम करना, और विस्तार करना उपकरण का समग्र यांत्रिक जीवन।

प्रमुख विद्युत और यांत्रिक पैरामीटर

स्थापना विधि और आयाम

Usune ZN85C-40.5 एक निश्चित साइड-माउंटेड इंस्टॉलेशन संरचना को अपनाता है, जिसे विशेष रूप से मानक इनडोर के लिए डिज़ाइन किया गया है हाई-वोल्टेज स्विचगियर। इसमें उच्च कैबिनेट अनुकूलता, सुविधाजनक असेंबली, कमीशनिंग और उसके बाद की सुविधाएँ हैं रखरखाव, और तीन मुख्यधारा वायरिंग स्थापना विधियों का समर्थन करता है:

- राइट-साइड आउटगोइंग केबल प्रकार
- टॉप-इनकमिंग केबल प्रकार
- अवकाशित स्थापना प्रकार

समग्र आयाम सख्ती से समग्र इकाई मिलान विनिर्देशों का पालन करते हैं (विस्तृत जानकारी के लिए चित्र 1 देखें)। माउंटिंग होल स्पेसिंग, समग्र लंबाई, चौड़ाई, ऊंचाई और बसबार कनेक्शन आयाम), मानकीकृत सक्षम करना प्रतिस्थापन और एकीकृत कैबिनेट मिलान, ग्राहक डिजाइन, संशोधन और स्थापना लागत को कम करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह उत्पाद 33kV और 40.5kV दोनों विद्युत प्रणालियों के लिए उपयुक्त है?

उत्तर: हाँ. उत्पाद का रेटेड डिज़ाइन वोल्टेज 40.5kV है, जो पारंपरिक इनडोर ऑपरेशन आवश्यकताओं को पूरी तरह से पूरा करता है 33kV विद्युत प्रणालियों की. इसमें पर्याप्त इन्सुलेशन और ब्रेकिंग क्षमता मार्जिन है, और इसे सुरक्षित और स्थिर रूप से किया जा सकता है औद्योगिक और खनन उद्यमों, बिजली संयंत्रों और छोटे और में 33kV इनडोर स्विचगियर परियोजनाओं पर लागू किया गया मध्यम आकार के सबस्टेशन।

Q2: क्या होगा यदि साइट पर बिजली की आपूर्ति बाधित हो और ऊर्जा भंडारण विद्युत रूप से पूरा नहीं किया जा सके?

उत्तर: यह 33kV इंडोर वीसीबी वैक्यूम सर्किट ब्रेकर एक समर्पित मैनुअल ऊर्जा भंडारण हैंडल से सुसज्जित है। जब बाहरी बिजली आपूर्ति बाधित हो जाती है या मोटर विफल हो जाती है, ऑपरेटर मैन्युअल रूप से समापन और ऊर्जा को पूरा कर सकता है ऊर्जा भंडारण हैंडल के माध्यम से भंडारण संचालन, सामान्य समापन संचालन प्राप्त करना और महत्वपूर्ण सुधार करना बिजली कटौती और रखरखाव की स्थिति के तहत उपकरण की आपातकालीन संचालन क्षमता।

Q3: पारंपरिक ठेले-प्रकार के वैक्यूम की तुलना में इस निश्चित साइड-माउंटेड प्रकार के मुख्य लाभ क्या हैं सर्किट ब्रेकर?

ए: इस साइड-माउंटेड फिक्स्ड मॉडल में मजबूत संरचनात्मक कठोरता और कम रेडियल इंस्टॉलेशन स्थान है, जो इसे बनाता है कॉम्पैक्ट स्विचगियर के साथ मिलान करना आसान है। यह लगातार संचालन और कंपन के तहत उच्च स्थिरता भी प्रदान करता है शर्तें. स्थापना, फिक्सिंग और उसके बाद का रखरखाव सरल है, जो इसे औद्योगिक के लिए अधिक उपयुक्त बनाता है उपयोगकर्ताओं, रेट्रोफ़िट परियोजनाओं और निश्चित और के लिए उच्च आवश्यकताओं के साथ गैर-पूरी तरह से दराज-प्रकार के प्रतिस्थापन परिदृश्य विश्वसनीय संचालन.
