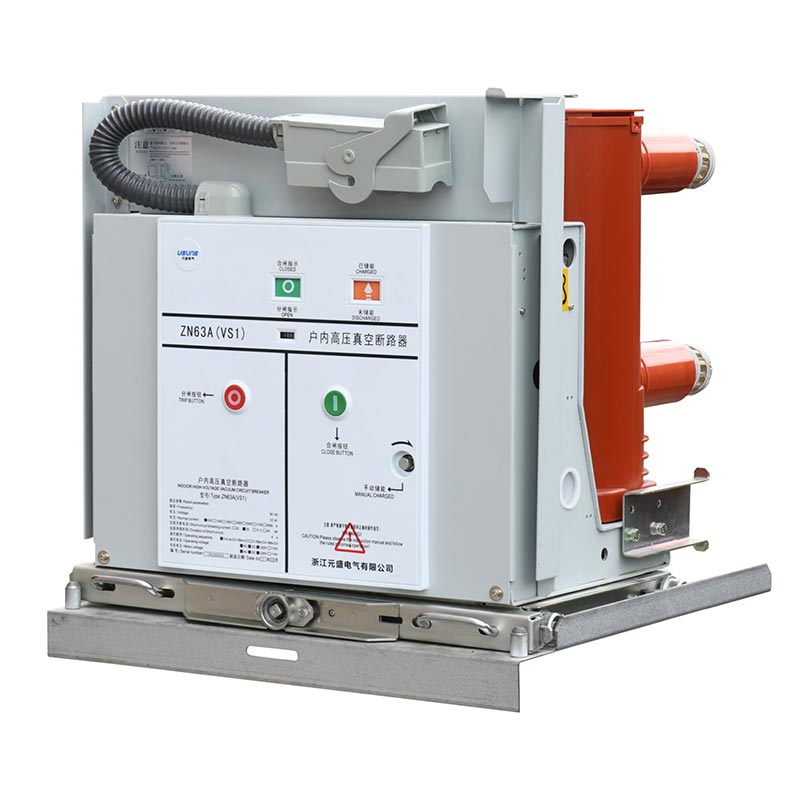

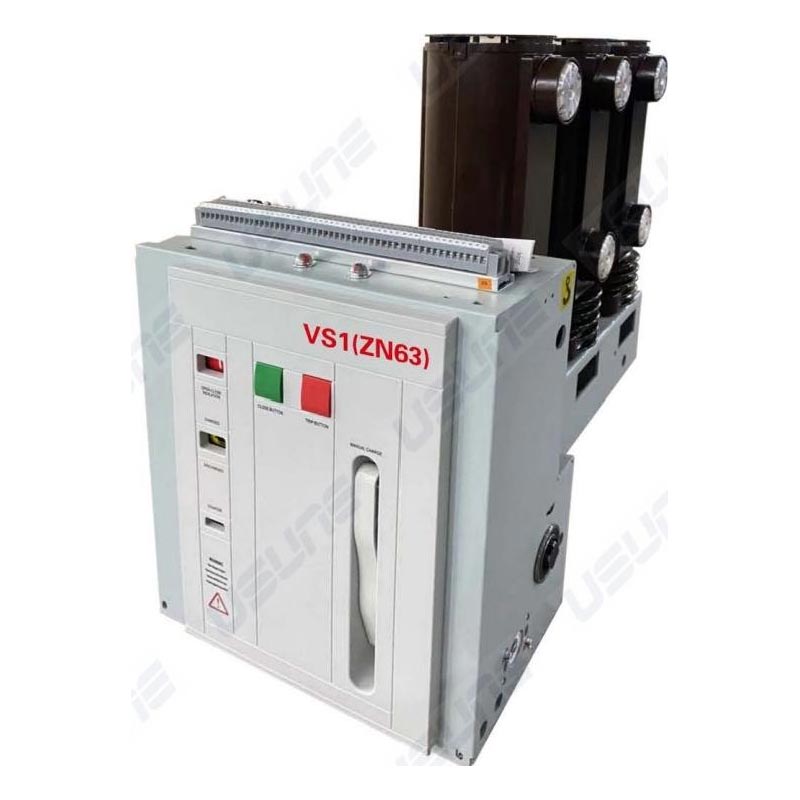

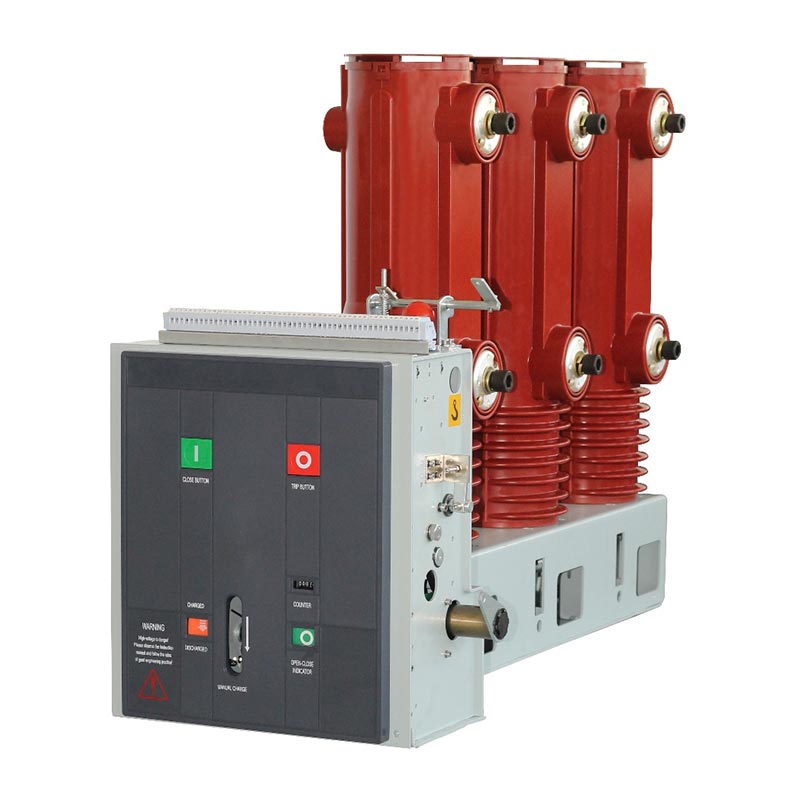

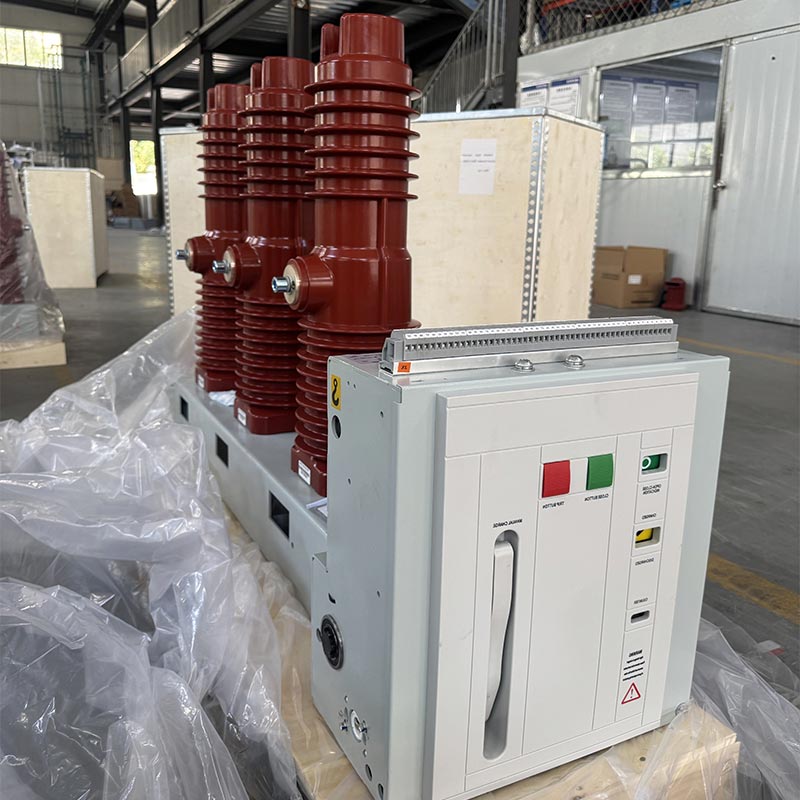

साइड माउंटेड इंडोर वैक्यूम सर्किट ब्रेकर

यूज़्यून साइड माउंटेड इंडोर वैक्यूम सर्किट ब्रेकर एक निश्चित हाई-वोल्टेज स्विचगियर है जिसका उपयोग मुख्य रूप से फिक्स्ड में किया जाता है स्विचगियर. इसे स्वतंत्र रूप से उपयोग किया जा सकता है या रिंग नेटवर्क बिजली आपूर्ति प्रणालियों, बॉक्स-प्रकार के ट्रांसफार्मर में एकीकृत किया जा सकता है। और विभिन्न गैर-मानक बिजली आपूर्ति प्रणालियाँ। इसका मुख्य लाभ इसकी वैक्यूम आर्क-बुझाने वाली तकनीक में निहित है, पारंपरिक चाप-बुझाने वाले मीडिया से होने वाले प्रदूषण और क्षति से बचना, बिजली आपूर्ति में प्रभावी ढंग से सुधार करना सुरक्षा और स्थिरता. यह उत्पाद स्वतंत्र रूप से परिपक्व होने के साथ यूसुने के कारखाने द्वारा विकसित और निर्मित किया गया है उत्पादन प्रक्रियाएं और सख्त गुणवत्ता नियंत्रण, विभिन्न परिसरों के तहत स्थिर और विश्वसनीय संचालन सुनिश्चित करना शर्तें.

उत्पाद मानक और प्राधिकरण उत्पाद की विश्वसनीयता और अनुपालन सुनिश्चित करने के लिए, यूज़्यून साइड माउंटेड इंडोर वैक्यूम सर्किट ब्रेकर GB/T1984-2014 "उच्च" सहित आधिकारिक घरेलू और अंतर्राष्ट्रीय मानकों का सख्ती से पालन करता है वोल्टेज सर्किट ब्रेकर", JB3855-1996 "3.6~40.5KV इंडोर हाई वोल्टेज वैक्यूम सर्किट ब्रेकर", और DL/T403-2000 "12~40.5केवी वैक्यूम सर्किट ब्रेकर ऑर्डरिंग तकनीकी शर्तें", और की प्रासंगिक आवश्यकताओं का अनुपालन करता है आईईसी62271-100:2008। प्रत्येक उत्पाद को फैक्ट्री छोड़ने से पहले कठोर फैक्ट्री निरीक्षण से गुजरना पड़ता है, और सभी तकनीकी पैरामीटर डिज़ाइन आवश्यकताओं को पूरा करते हैं, जो उत्पाद की गुणवत्ता के प्रति यूसुने की प्रतिबद्धता को प्रदर्शित करते हैं और इसके लिए सुरक्षित उपयोग सुनिश्चित करते हैं उपयोगकर्ता.

परिचालन वातावरण और प्रयोज्यता

साइड माउंटेड इंडोर वैक्यूम सर्किट ब्रेकर विभिन्न वातावरणों के लिए अत्यधिक अनुकूलनीय है और इसके लिए उपयुक्त है निम्नलिखित इनडोर परिचालन स्थितियाँ:

1. परिवेश का तापमान: अधिकतम +40℃, न्यूनतम -15℃
2. परिवेशीय आर्द्रता: दैनिक औसत सापेक्ष आर्द्रता ≤95%, मासिक औसत ≤90%; दैनिक औसत वाष्प दबाव ≤22×10⁻³MPa, मासिक औसत ≤1.8×10⁻³MPa
3. ऊंचाई: 1000 मीटर से अधिक नहीं
4. भूकंपीय तीव्रता: 8 डिग्री से अधिक नहीं
5. वायुमंडलीय वातावरण: महत्वपूर्ण धूल, धुआं, संक्षारक और ज्वलनशील गैसों, वाष्प या नमक स्प्रे से मुक्त प्रदूषण.

नोट: यदि वास्तविक परिचालन वातावरण उपरोक्त सामान्य आवश्यकताओं से अधिक है, तो कृपया परामर्श लें एक उपयुक्त उत्पाद समाधान को अनुकूलित करने के लिए पेशेवर निर्माता यूसुने।

संरचना और फ़ंक्शन

1. समग्र संरचना

साइड माउंटेड इंडोर वैक्यूम सर्किट ब्रेकर ऑपरेटिंग तंत्र की फ्रंट-टू-बैक व्यवस्था को अपनाता है चाप-बुझाने वाला कक्ष। मुख्य प्रवाहकीय सर्किट तीन चरण वाला फ़्लोर-माउंटेड प्रकार है। निर्वात अवरोधक एपॉक्सी रेजिन एपीजी प्रक्रिया का उपयोग करके बनाए गए ट्यूबलर इंसुलेटिंग सिलेंडर के भीतर अनुदैर्ध्य रूप से स्थापित किया गया है। यह उत्कृष्ट एंटी-क्रीपेज प्रदर्शन प्रदान करता है, इंटरप्रेटर सतह पर धूल संचय को महत्वपूर्ण रूप से कम करता है, बाहरी कारकों को इसके संचालन को प्रभावित करने से रोकना, और नमी में भी उच्च इन्सुलेशन प्रदर्शन सुनिश्चित करना अत्यधिक प्रदूषित वातावरण.

2. संचालन तंत्र संरचना

ऑपरेटिंग तंत्र एक प्लेनर स्प्रिंग-संचालित तंत्र है, जो मैनुअल और इलेक्ट्रिक ऊर्जा भंडारण का समर्थन करता है। द ऑपरेटिंग मोटर इंटरप्रेटर के सामने कैबिनेट में स्थापित है। मंत्रिमंडल पांच विधानसभाओं में बंटा हुआ है चार मध्यवर्ती विभाजनों द्वारा रिक्त स्थान, ऊर्जा भंडारण, ट्रांसमिशन, ट्रिपिंग और बफर घटकों को आवासित करते हुए क्रमशः. उत्पाद उच्च सुनिश्चित करते हुए इंटरप्रेटर और ऑपरेटिंग तंत्र को एक ही डिज़ाइन में एकीकृत करता है तंत्र के परिचालन प्रदर्शन और इंटरप्रेटर के खुलने और बंद होने के बीच मिलान की डिग्री आवश्यकताएँ. यह अनावश्यक मध्यवर्ती कदमों को कम करता है, ऊर्जा की खपत और शोर को कम करता है और सुधार करता है परिचालन विश्वसनीयता.

मुख्य विशिष्टताएँ और तकनीकी पैरामीटर

स्थापना और कमीशनिंग

1. क्षति के लिए सर्किट ब्रेकर की जाँच करें। यदि क्षतिग्रस्त हो तो इसका उपयोग तुरंत बंद कर दें।
2. दूषित पदार्थों को हटा दें (विशेषकर इन्सुलेशन सतह से)। परिवहन के दौरान उत्पन्न संदूषक या भंडारण उत्पाद के इन्सुलेशन प्रदर्शन को प्रभावित कर सकता है।
3. ऊर्जा संग्रहित करने और आवश्यकतानुसार समापन/उद्घाटन संचालन करने के लिए सर्किट ब्रेकर को मैन्युअल रूप से संचालित करें, यह देखना कि क्या ऊर्जा भंडारण स्थिति और समापन/उद्घाटन स्थिति संकेतक सामान्य हैं।
4. ऊर्जा संग्रहित करने के लिए सर्किट ब्रेकर को संचालित करें और ऑपरेटिंग पावर का उपयोग करके समापन/उद्घाटन संचालन करें आपूर्ति, जाँच करना कि ऊर्जा भंडारण की स्थिति और स्थिति संकेतक सामान्य हैं या नहीं।
5. ठेला-प्रकार के सर्किट ब्रेकर का संचालन: पुश हैंडल को पुश होल में डालें, दक्षिणावर्त घुमाएँ 300±3मिमी के कुल पुश स्ट्रोक के साथ आगे बढ़ने और वामावर्त वापस लेने के लिए; खुली स्थिति में, इसे आसानी से घुमाएँ कार्यशील या परीक्षण स्थिति में, हैंडल को मध्यम गति से 30 बार घुमाएं जब तक कि "क्लिक" ध्वनि सुनाई न दे, यह दर्शाता है कि यह स्थिति में है (पुश तंत्र को नुकसान पहुंचाने से बचने के लिए अत्यधिक बल का उपयोग न करें)। इस समय, संबंधित स्थिति संकेतक (S8, S9) सक्रिय हो जाएंगे।

नोट: क्लोजिंग इंटरलॉकिंग डिवाइस का उपयोग करते समय, इसे अनलॉक करने के लिए इंटरलॉकिंग सर्किट पावर सप्लाई को कनेक्ट किया जाना चाहिए बंद करने से पहले; अनपैक करते समय, सर्किट ब्रेकर कोहनी को ऊपर उठाते हुए, पैकेजिंग आवश्यकताओं के अनुसार काम करें यह सुनिश्चित करने के लिए कि निचली आउटगोइंग भुजा लोड के अंतर्गत है, गंभीर प्रभाव और कंपन से बचें; उत्थापन उपकरण को हटा दें इसे कैबिनेट में रखने से पहले आवश्यक है।

वास्तविक दुनिया अनुप्रयोग केस स्टडी

मामला: दक्षिण चीन के एक बड़े औद्योगिक पार्क ने 50 यूसुने साइड-माउंटेड इंडोर वैक्यूम सर्किट ब्रेकर (मॉडल) खरीदे VS1-12/1250-25) इसके उत्पादन कार्यशाला बिजली वितरण प्रणाली के लिए। पार्क में कई उत्पादन लाइनें संचालित होती हैं वैकल्पिक रूप से, शॉर्ट-सर्किट करंट रुकावट में बार-बार बिजली स्विचिंग और उच्च विश्वसनीयता की आवश्यकता होती है। तब से 2024 में स्थापना और कमीशनिंग के बाद, उत्पाद बिना किसी विफलता के लगातार 12 महीनों तक स्थिर रूप से संचालित हुए हैं, बिजली व्यवस्था की प्रभावी ढंग से सुरक्षा और नियंत्रण करना, उपकरण डाउनटाइम को कम करना और पार्क में सुधार करना उत्पादन दक्षता. एक स्थानीय चीनी आपूर्तिकर्ता के रूप में, यूसुने ने पूर्ण ऑन-साइट इंस्टॉलेशन मार्गदर्शन प्रदान किया बिक्री के बाद रखरखाव सेवाएं, ग्राहक से उच्च प्रशंसा अर्जित करती हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: यदि सर्किट ब्रेकर का वास्तविक ऑपरेटिंग वातावरण सामान्य आवश्यकताओं से अधिक हो तो क्या होगा?

ए1: यदि परिवेश का तापमान, आर्द्रता, ऊंचाई आदि सामान्य आवश्यकताओं से अधिक है, तो कृपया संपर्क करें निर्माता, यूसुने, तुरंत। एक पेशेवर तकनीकी टीम ऑन-साइट सर्वेक्षण करेगी और इसे अनुकूलित करेगी विशेष के तहत सर्किट ब्रेकर के स्थिर संचालन को सुनिश्चित करने के लिए विशेष वातावरण के अनुकूल उत्पाद समाधान शर्तें. एक जिम्मेदार आपूर्तिकर्ता के रूप में, यूसुने प्रत्येक ग्राहक के लिए वैयक्तिकृत समाधान प्रदान करने के लिए प्रतिबद्ध है।

Q2: यूसुने साइड माउंटेड इंडोर वैक्यूम सर्किट ब्रेकर की सेवा अवधि बढ़ाने के लिए उसका रखरखाव कैसे करें?

ए2: नियमित रखरखाव में मुख्य रूप से तीन बिंदु शामिल हैं: पहला, गंदगी को रोकने के लिए इन्सुलेशन सतह को नियमित रूप से साफ करें इन्सुलेशन प्रदर्शन को प्रभावित करने से संचय; दूसरा, नियमित रूप से ऊर्जा भंडारण की स्थिति की जाँच करें, यह सुनिश्चित करने के लिए कि कोई ढीलापन या क्षति न हो, खोलने/बंद करने वाले संकेतक और वायरिंग; तीसरा, मैनुअल और इलेक्ट्रिक का संचालन करें ऑपरेटिंग तंत्र के लचीलेपन और विश्वसनीयता की जांच के लिए हर 6 महीने में ऑपरेशन परीक्षण किया जाता है। इसके अलावा, फ़ैक्टरी उपयोगकर्ताओं को उत्पाद बनाए रखने में मदद करने के लिए एक विस्तृत रखरखाव मैनुअल और बिक्री के बाद मार्गदर्शन प्रदान करती है वैज्ञानिक रूप से.
