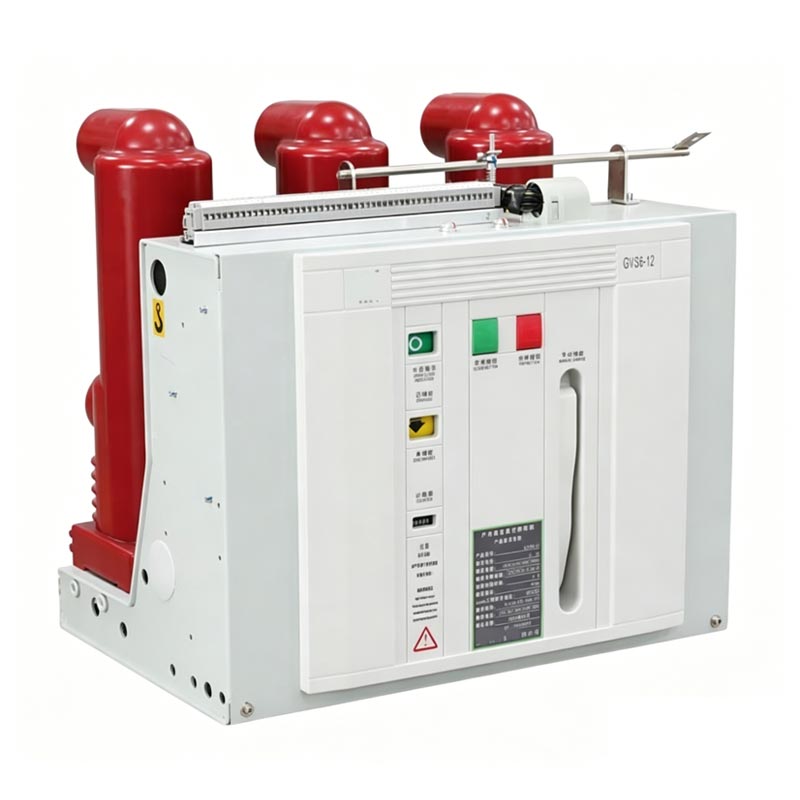

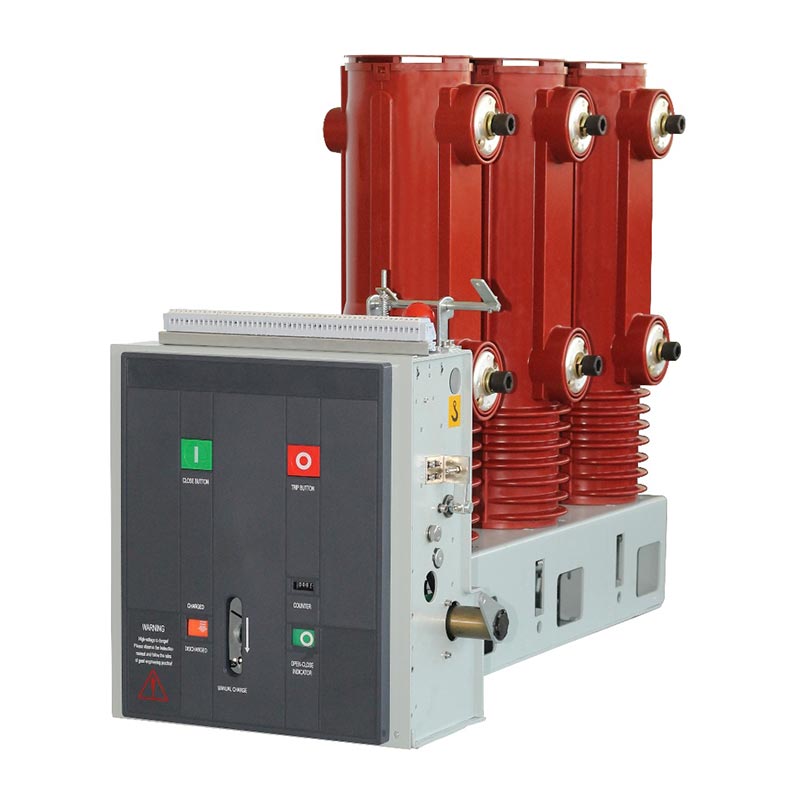

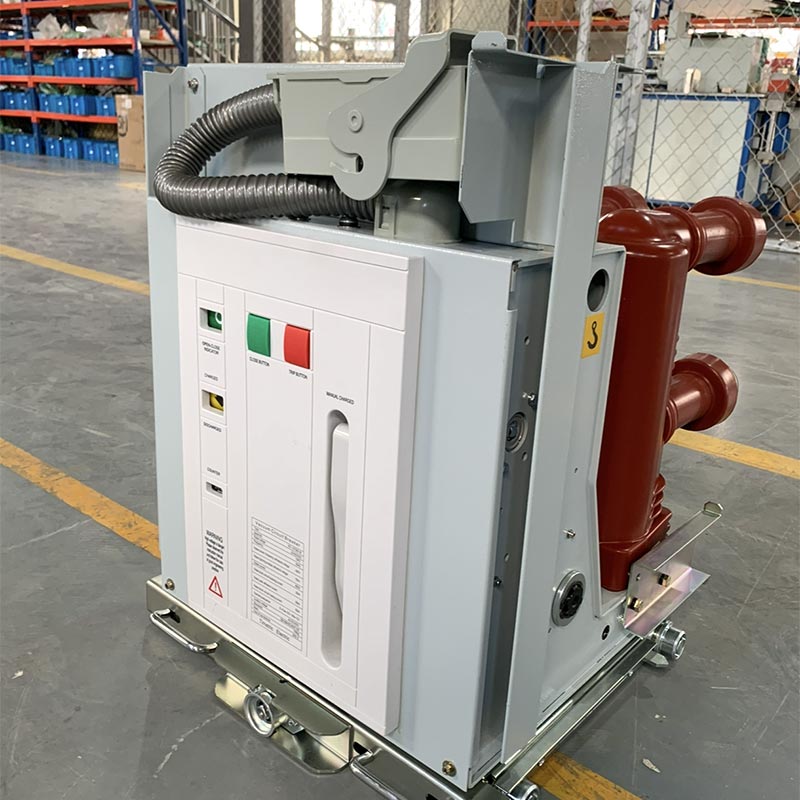

Usune VS-12 (VEP-12) श्रृंखला 12 11kv इंडोर Vcb वैक्यूम सर्किट ब्रेकर उच्च प्रदर्शन वाले इनडोर हाई-वोल्टेज हैं स्विचगियर नियंत्रण और सुरक्षा कार्यों को एकीकृत करता है, मुख्य रूप से 12/11kV इनडोर मध्यम-वोल्टेज पावर में उपयोग किया जाता है वितरण प्रणाली. उच्च-वोल्टेज के अनुसंधान एवं विकास और उत्पादन में विशेषज्ञता वाले निर्माता के रूप में विद्युत उपकरण, यूसुने का चीन में एक मानकीकृत कारखाना है, जो अनुसंधान एवं विकास, उत्पादन, परीक्षण और को एकीकृत करता है यह सुनिश्चित करने के लिए बिक्री उपरांत सेवा कि प्रत्येक उत्पाद घरेलू और अंतर्राष्ट्रीय उद्योग मानकों को पूरा करता है। उत्पाद विभिन्न स्विचगियर के साथ लचीले एकीकरण की अनुमति देते हुए, फिक्स्ड और ड्रॉअर-प्रकार दोनों प्रकार के इंस्टॉलेशन विकल्प प्रदान करता है औद्योगिक कार्यशालाओं, बिजली वितरण कक्षों आदि जैसे विभिन्न परिदृश्यों की स्थापना आवश्यकताओं को पूरा करें वाणिज्यिक भवन.
12 11kv इंडोर वीसीबी वैक्यूम सर्किट ब्रेकर का मुख्य लाभ तीसरी पीढ़ी को अपनाने में निहित है सॉलिड-एनकैप्सुलेटेड इन्सुलेशन तकनीक, वैक्यूम सर्किट ब्रेकर के विकास में एक महत्वपूर्ण सफलता इन्सुलेशन प्रौद्योगिकी. पहली पीढ़ी के वायु इन्सुलेशन और दूसरी पीढ़ी के मिश्रित इन्सुलेशन से लेकर आज तक तीसरी पीढ़ी के सॉलिड-एनकैप्सुलेटेड इंसुलेशन को हल करते हुए यूसुने ने लगातार इंसुलेशन संरचना को अनुकूलित किया है पारंपरिक उत्पादों के पर्यावरणीय प्रभावों के प्रति संवेदनशील होने और खराब स्थिरता होने के दर्द बिंदु, इस प्रकार उद्योग में वैक्यूम सर्किट ब्रेकरों के तकनीकी उन्नयन को बढ़ावा मिला।
वैक्यूम सर्किट ब्रेकरों के पोल इन्सुलेशन में तकनीकी उन्नयन की तीन पीढ़ियाँ आई हैं। यूसुने वीएस-12 (वीईपी-12) श्रृंखला सबसे उन्नत तीसरी पीढ़ी की सॉलिड-एनकैप्सुलेटेड इन्सुलेशन तकनीक को अपनाती है, जो हासिल करती है एक गुणात्मक छलांग:
जीवित हिस्से पूरी तरह से हवा के संपर्क में हैं। इन्सुलेशन स्तर पर्यावरणीय कारकों से बहुत प्रभावित होता है जैसे जैसे कि नमी, धूल, परिवहन प्रभाव और छोटे जानवर, जिसके परिणामस्वरूप खराब स्थिरता और उच्च विफलता दर होती है।
चाप-बुझाने वाले कक्ष को एपॉक्सी राल झाड़ी द्वारा संरक्षित किया जाता है, लेकिन उच्च-वोल्टेज जीवित भाग नहीं होते हैं पूरी तरह से सील कर दिए गए हैं और अभी भी धूल, नमी और कीड़ों जैसे बाहरी कारकों से प्रभावित हैं, लेकिन ऐसा नहीं हो रहा है पर्यावरणीय अनुकूलनशीलता की समस्या को मौलिक रूप से हल करें।
एपीजी तकनीक के माध्यम से, चाप-बुझाने वाले कक्ष और ऊपरी और निचले आउटगोइंग टर्मिनलों को इनकैप्सुलेट किया जाता है एपॉक्सी राल। यह न केवल चाप-बुझाने वाले कक्ष की मात्रा को कम करता है बल्कि इसे पूरी तरह से अलग भी करता है बाहरी वातावरण (धूल, नमी, आदि) के प्रभाव से उपकरण, मौसम में काफी सुधार करते हैं प्रतिरोध और परिचालन स्थिरता। एपॉक्सी राल प्राथमिक इन्सुलेशन और यांत्रिक समर्थन के रूप में भी कार्य करता है विभिन्न अनियमित आकार के इन्सुलेशन विभाजन की तुलना में बेहतर विद्युत क्षेत्र और तनाव वितरण संरचनाएं, उपकरण के दीर्घकालिक स्थिर संचालन को सुनिश्चित करना।
तीसरी पीढ़ी की सॉलिड-एनकैप्सुलेटेड इन्सुलेशन तकनीक का उपयोग करते हुए, यह बाहरी वातावरण से अप्रभावित रहता है, इसमें उच्च इन्सुलेशन विश्वसनीयता है, और पर्यावरणीय कारकों के कारण होने वाली इन्सुलेशन विफलताओं से प्रभावी ढंग से बचा जाता है।
लंबा यांत्रिक जीवन (20,000 चक्र तक, 50KA रेटिंग के लिए 10,000 चक्र), उच्च रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट (20-40केए), तेज खुलने और बंद होने की गति, तेजी से दोष अलगाव को सक्षम करना और सुरक्षित संचालन की रक्षा करना बिजली व्यवस्था.

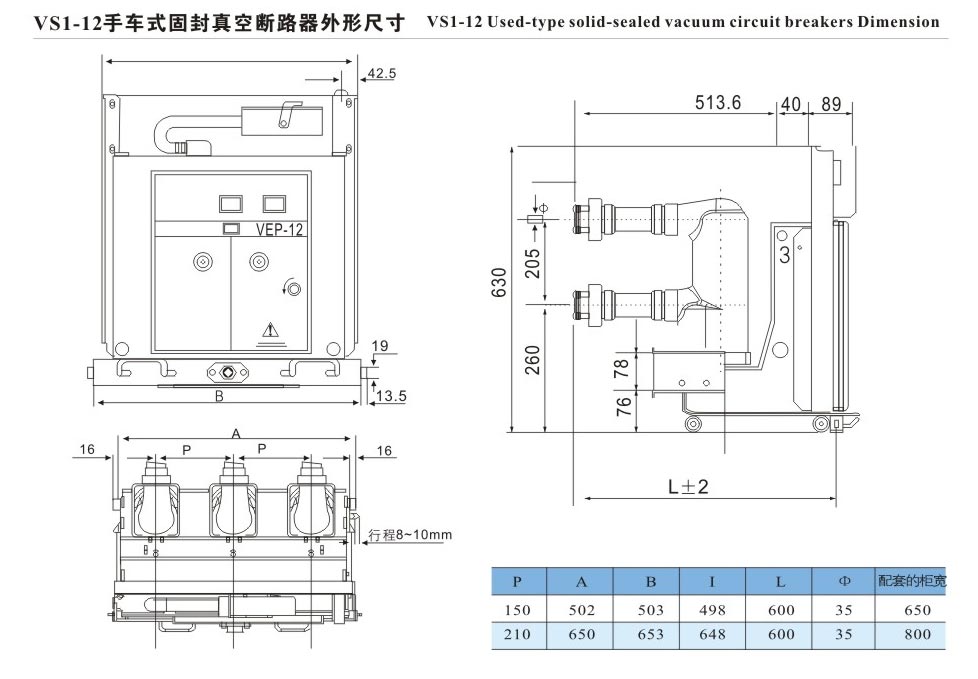

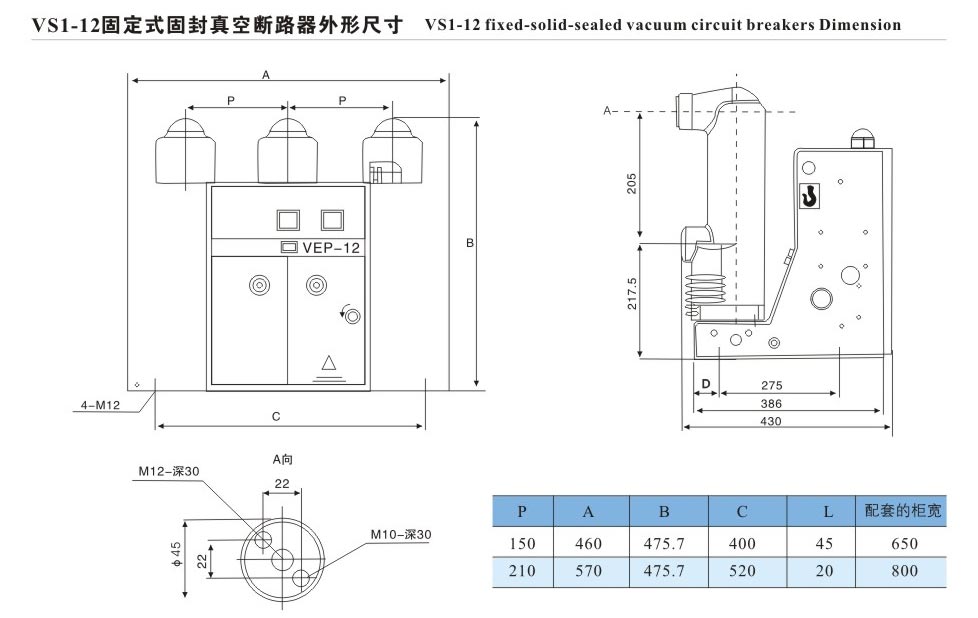

सॉलिड-एनकैप्सुलेशन तकनीक उत्पाद का आकार कम कर देती है; फिक्स्ड और ड्रॉअर-प्रकार के विकल्प उपलब्ध हैं, जो इसकी अनुमति देते हैं विभिन्न स्विचगियर के साथ लचीला एकीकरण और इनडोर वितरण में सीमित स्थापना स्थान के लिए अनुकूलनशीलता कमरे.
सॉलिड-एनकैप्सुलेशन संरचना जीवित भागों को बाहरी क्षरण से बचाती है, रखरखाव आवृत्ति को कम करती है रखरखाव-मुक्त प्राथमिक संचालन प्राप्त करना, उपयोगकर्ताओं की बाद की रखरखाव लागत में काफी बचत करना।
एक पेशेवर निर्माता के रूप में, यूसुने ने अपनी चीनी भाषा में एक व्यापक गुणवत्ता निरीक्षण प्रणाली स्थापित की है फ़ैक्टरी. प्रत्येक उत्पाद को फ़ैक्टरी छोड़ने से पहले मापदंडों को सुनिश्चित करने के लिए कठोर प्रदर्शन परीक्षण से गुजरना पड़ता है मानकों को पूरा करें और गुणवत्ता विश्वसनीय हो।
Usune VS-12 (VEP-12) श्रृंखला 12 11kv इंडोर Vcb वैक्यूम सर्किट ब्रेकर उत्कृष्ट तकनीकी मापदंडों का दावा करता है, 12/11kV मध्यम-वोल्टेज बिजली वितरण प्रणालियों की आवश्यकताओं को पूरी तरह से पूरा करना। मुख्य विशिष्टताओं को इसमें दिखाया गया है नीचे दी गई तालिका (पैरामीटर घरेलू स्तर पर उत्पादित चाप-बुझाने वाले कक्षों पर लागू होते हैं):
| सीरीयल नम्बर। | नाम | इकाई | पैरामीटर |
| 1 | रेटेड वोल्टेज | के.वी | 12 |
| 2 | रेटेड इन्सुलेशन स्तर | - | 1 मिनट पावर फ्रीक्वेंसी सहन वोल्टेज: 42kV; रेटेड बिजली आवेग प्रतिरोध वोल्टेज: 75kV |
| 3 | रेटेड आवृत्ति | हर्ट्ज | 50 |
| 4 | वर्तमान मूल्यांकित | के.ए | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | के.ए | 20, 25, 31.5, 40 |
| 6 | रेटेड शॉर्ट-टाइम करंट झेलें | - | 20, 25, 31.5, 40 |
| 7 | रेटेड शॉर्ट-सर्किट अवधि | S | 4 |
| 8 | रेटेड पीक करंट झेलने योग्य | के.ए | 50, 63, 80, 100 |
| 9 | रेटेड शॉर्ट-सर्किट बनाना और ब्रेकिंग करंट | - | 50, 63, 80, 100 |
| 10 | सेकेंडरी सर्किट पावर फ्रीक्वेंसी झेलने वाला वोल्टेज (1 मिनट) | V | 2000 |
| 11 | रेटेड सिंगल/बैक-टू-बैक कैपेसिटर बैंक ब्रेकिंग करंट | A | 630/400 (40केए के लिए 800/400) |
| 12 | रेटेड कैपेसिटर बैंक मेकिंग करंट | A | 12.5 |
| 13 | खुलने का समय | एमएस | 20-50 |
| 14 | बंद करने का समय | एमएस | 35-70 |
| 15 | यांत्रिक जीवन | टाइम्स | 20000 (50KA के लिए 10000 बार) |
| 16 | रेटेड वर्तमान ब्रेकिंग टाइम्स | टाइम्स | 20000 (50KA के लिए 10000 बार) |
| 17 | रेटेड शॉर्ट-टाइम करंट ब्रेकिंग टाइम्स | टाइम्स | 50 (40केए के लिए 30 बार, 50केए के लिए 20 बार) |
| 18 | गतिशील और स्थैतिक संपर्कों की स्वीकार्य संचयी घिसाव मोटाई | मिमी | 3 |
| 19 | रेटेड क्लोजिंग और ओपनिंग ऑपरेशन वोल्टेज | V | AC110/220, DC110/220 |
| 20 | ऊर्जा भंडारण मोटर का रेटेड वोल्टेज | V | AC110/220, DC110/220 |
| 21 | ऊर्जा भंडारण मोटर की रेटेड शक्ति | W | 70 (40केए, 50केए के लिए 80) |
| 22 | ऊर्जा भंडारण का समय | S | ≤10 |
| 23 | संपर्क दूरी | मिमी | 11±1 |
| 24 | यात्रा पर | मिमी | 3.5±0.5 |
| 25 | संपर्क समापन बाउंस समय | एमएस | ≤2 |
| 26 | तीन चरण का उद्घाटन और समापन समकालिकता | एमएस | ≤2 (≤3 40KA, 50KA के लिए) |
| 27 | औसत खुलने की गति | एमएस | 0.9-1.2 |
| 28 | औसत समापन गति | एमएस | 0.5-0.8 |
| 29 | मुख्य प्रवाहकीय सर्किट प्रतिरोध | μΩ | ≤60 (630ए); ≤50 (1250ए); ≤35 (1600-2000ए); ≤25 (≥2500ए) |
| 30 | संपर्क बंद करने का दबाव | N | 2000±200 (20KA); 2400±200 (25केए); 3100±200 (31.5KA); 4250±250 (40KA); 6500±500 (50KA) |
| 31 | रेटेड ऑपरेशन अनुक्रम | - | 0-0.3s-co-180s-co; 0-180s-co-180s-co (50KA के लिए) |
Usune VS-12 (VEP-12) श्रृंखला 12 11kv इंडोर Vcb वैक्यूम सर्किट की विश्वसनीयता और प्रयोज्यता को सत्यापित करने के लिए ब्रेकर, इस उत्पाद को एक बड़े रसायन में बिजली वितरण नवीकरण परियोजना में सफलतापूर्वक लागू किया गया था पूर्वी चीन में औद्योगिक पार्क (एक प्रमुख स्थानीय औद्योगिक उन्नयन परियोजना)। पार्क में जटिल संचालन स्थितियाँ हैं, उच्च आर्द्रता, उच्च धूल स्तर और बिजली भार में बार-बार परिवर्तन। मौजूदा सर्किट ब्रेकर अक्सर पर्यावरणीय कारकों के कारण इन्सुलेशन विफलता का अनुभव हुआ, जिससे पार्क में सामान्य उत्पादन प्रभावित हुआ।
गहन जांच और तुलना के बाद, पार्क ने 36 यूसुने को अपनाते हुए यूसुने को अपने नामित आपूर्तिकर्ता के रूप में चुना वीएस-12 (वीईपी-12) श्रृंखला के फिक्स्ड इनडोर वीसीबी, सभी यूसुने द्वारा अपने चीनी कारखाने में निर्मित किए गए हैं। यह उत्पाद उपयोग करता है तीसरी पीढ़ी की सॉलिड-एनकैप्सुलेटेड इन्सुलेशन तकनीक, उच्च आर्द्रता के प्रभावों का प्रभावी ढंग से विरोध करती है औद्योगिक पार्क में धूल. इसका 31.5kA का रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट पूरी तरह से बिजली सुरक्षा को पूरा करता है पार्क में उच्च शक्ति वाले उपकरणों की आवश्यकता।
अक्टूबर 2024 में अपनी आधिकारिक शुरुआत के बाद से, 36 वीसीबी इकाइयाँ छह महीने से अधिक समय से बिना किसी रुकावट के स्थिर रूप से काम कर रही हैं। इन्सुलेशन या परिचालन दोष, 0 की औसत विफलता दर प्राप्त करना। यह पार्क की स्थिति को काफी कम कर देता है बिजली प्रणाली संचालन और रखरखाव लागत, उत्पादन उपकरणों के निरंतर और स्थिर संचालन को सुनिश्चित करना। इस परियोजना को पार्क प्रबंधन द्वारा अत्यधिक मान्यता दी गई है, और यूसुने एक दीर्घकालिक बिजली उपकरण बन गया है पार्क के लिए आपूर्तिकर्ता।
A1: उत्पाद का यांत्रिक जीवन 20,000 चक्र (50kA वर्ग के लिए 10,000 चक्र) तक है, और रेटेड वर्तमान ब्रेकिंग चक्र 20,000 चक्र (50kA वर्ग के लिए 10,000 चक्र) है। तीसरी पीढ़ी को अपनाने के लिए धन्यवाद सॉलिड-सील इन्सुलेशन तकनीक, उत्पाद का प्राथमिक पक्ष रखरखाव-मुक्त है। दैनिक उपयोग में, केवल आवधिक द्वितीयक सर्किट और संचालन तंत्र (जैसे ऊर्जा भंडारण मोटर और संचालन) का निरीक्षण वोल्टेज), उपकरण की सतह की सफाई, और धूल संचय की रोकथाम को प्रभावी ढंग से विस्तारित करने की आवश्यकता है उपकरण का जीवनकाल.
ए2: हाँ. उत्पाद तीसरी पीढ़ी की सॉलिड-सील इन्सुलेशन तकनीक का उपयोग करता है, जो आर्क-बुझाने को घेरता है एपीजी प्रक्रिया का उपयोग करके एपॉक्सी राल के साथ चैम्बर और ऊपरी और निचले आउटगोइंग टर्मिनल। यह पूरी तरह से अलग कर देता है बाहरी वातावरण से उच्च वोल्टेज वाले जीवित घटक, उन्हें धूल, नमी से प्रभावित होने से रोकते हैं, कीड़े, आदि। यह उत्कृष्ट मौसम प्रतिरोध और पर्यावरणीय अनुकूलनशीलता प्रदर्शित करता है, जो इसे पूरी तरह से उपयुक्त बनाता है उच्च आर्द्रता, धूल भरी औद्योगिक कार्यशालाओं, रासायनिक संयंत्रों और खदानों जैसे कठोर इनडोर वातावरण के लिए। वास्तविक ईस्ट चाइना केमिकल इंडस्ट्रियल पार्क में आवेदन के मामले भी इसकी पुष्टि करते हैं।
