यूज़्यून 36 केवी हाई वोल्टेज वैक्यूम सर्किट ब्रेकर को बिजली वितरण अनुप्रयोगों की मांग के लिए डिज़ाइन किया गया है स्थिर व्यवधान प्रदर्शन, लचीला कॉन्फ़िगरेशन और विश्वसनीय नियंत्रण की आवश्यकता है। अनुकूलित VS1 के साथ संरचना डिजाइन, उन्नत वैक्यूम रुकावट प्रौद्योगिकी, और वैकल्पिक बुद्धिमान सुरक्षा कार्य उत्पाद आधुनिक हाई-वोल्टेज स्विचिंग सिस्टम के लिए एक भरोसेमंद समाधान प्रदान करता है।
उच्च-वोल्टेज स्विचगियर परियोजनाओं के लिए, यांत्रिक आयाम और कैबिनेट संगतता महत्वपूर्ण कारक हैं उपकरण चयन.

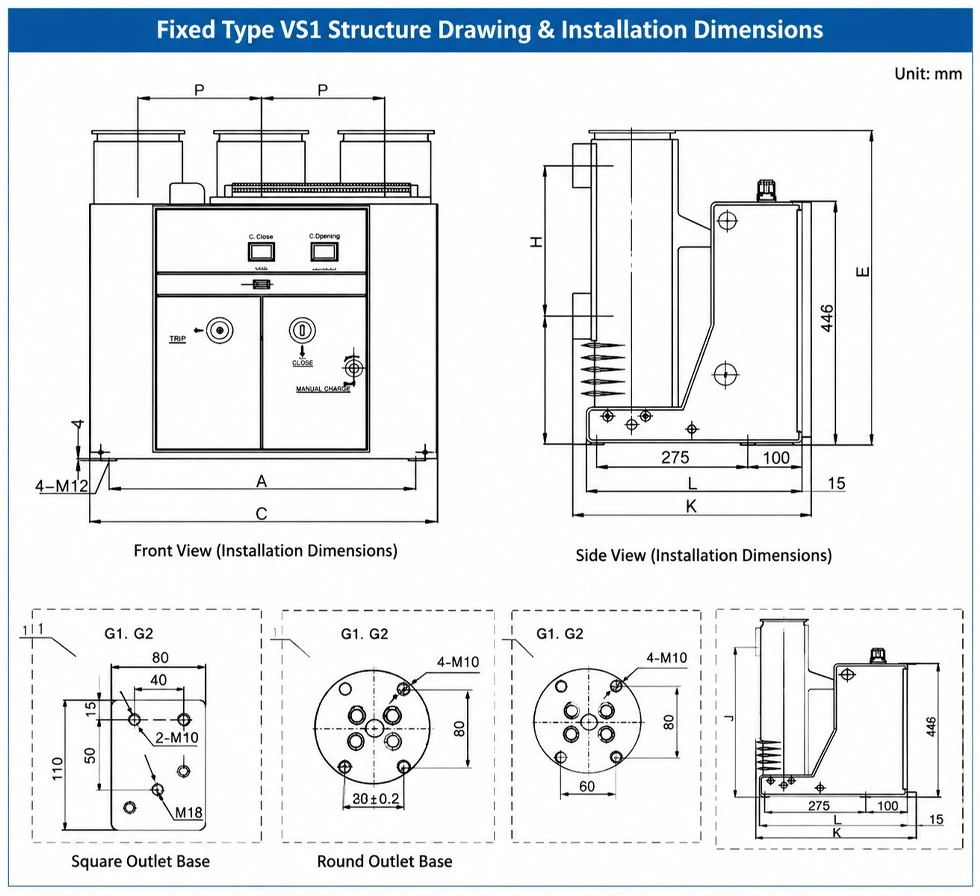

निश्चित प्रकार VS1 संरचना को अनुकूलित इंस्टॉलेशन आयामों के साथ डिज़ाइन किया गया है, जिससे इंजीनियरों को एकीकृत करने की अनुमति मिलती है रेटेड वर्तमान आवश्यकताओं के अनुसार विभिन्न कैबिनेट कॉन्फ़िगरेशन में ब्रेकर।
मानक संरचना विभिन्न कैबिनेट चौड़ाई और वर्तमान स्तरों का समर्थन करती है, जो विभिन्न के लिए लचीलापन प्रदान करती है विद्युत प्रणाली डिजाइन.
| कैबिनेट की चौड़ाई | वर्तमान मूल्यांकित | मुख्य आयाम विशेषताएँ |
| 800 मिमी | 630ए-1600ए | मध्यम वर्तमान अनुप्रयोगों के लिए कॉम्पैक्ट संरचना |
| 1000 मिमी | 630ए-1600ए | बड़े कैबिनेट विन्यास के लिए उपयुक्त |
| 1000 मिमी | 1600ए-5000ए | उच्च वर्तमान आवश्यकताओं के लिए डिज़ाइन किया गया |
अनुकूलित यांत्रिक लेआउट उपकरण समन्वय में सुधार करते हुए स्थापना कठिनाइयों को कम करने में मदद करता है हाई-वोल्टेज स्विचगियर।
परियोजना स्थापना के दौरान इंजीनियरिंग संशोधनों को कम करने के लिए सटीक आयाम मिलान महत्वपूर्ण है।

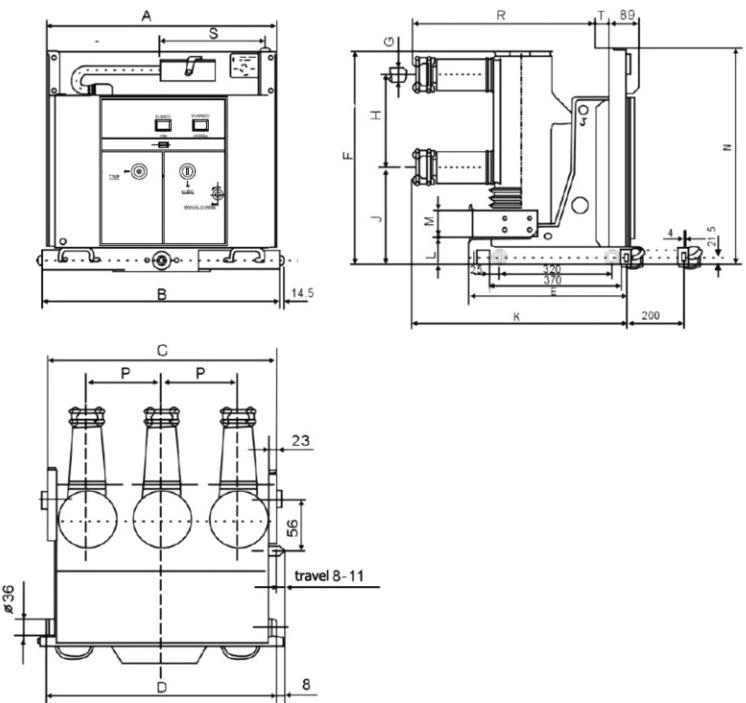

VS1 श्रृंखला माउंटिंग स्थिति, टर्मिनल व्यवस्था और सहित मानकीकृत स्थापना आयाम प्रदान करती है कैबिनेट इंटरफ़ेस आवश्यकताएँ।
| पैरामीटर | 800 मिमी कैबिनेट | 1000 मिमी कैबिनेट |
| रेटेड वर्तमान रेंज | 630ए-1600ए | 630ए-5000ए |
| आवेदन का प्रकार | निश्चित स्थापना | निश्चित स्थापना |
| संरचना डिज़ाइन | संक्षिप्त विन्यास | उच्च क्षमता विन्यास |
यह मानकीकृत डिज़ाइन ग्राहकों को सिस्टम क्षमता और कैबिनेट के अनुसार उपयुक्त कॉन्फ़िगरेशन का चयन करने की अनुमति देता है आवश्यकताएँ.
नियंत्रण प्रणाली सीधे उच्च-वोल्टेज स्विचिंग उपकरण की परिचालन विश्वसनीयता को प्रभावित करती है।
Usune 36 kV हाई वोल्टेज वैक्यूम सर्किट ब्रेकर वैकल्पिक के साथ एक पेशेवर नियंत्रण सर्किट डिजाइन को अपनाता है समापन कुंडल, उद्घाटन कुंडल, सहायक स्विच, अवरुद्ध कुंडल, मोटर ऊर्जा भंडारण प्रणाली, और सहित घटक ओवर-करंट ट्रिपिंग कॉइल।
| अवयव | समारोह |
| मुख्यालय समापन कुंडल | ब्रेकर बंद करने के ऑपरेशन को नियंत्रित करता है |
| टीक्यू ओपनिंग कॉइल | ब्रेकर खोलने के ऑपरेशन को नियंत्रित करता है |
| एम मोटर | ऊर्जा भंडारण कार्य प्रदान करता है |
| S1 सहायक स्विच | ऊर्जा भंडारण की स्थिति को दर्शाता है |
| S8 सहायक स्विच | परीक्षण स्थिति को इंगित करता है |
| S9 सहायक स्विच | काम करने की स्थिति को दर्शाता है |
| Y1 ब्लॉकिंग कॉइल | ऑपरेशन लॉकिंग सुरक्षा प्रदान करता है |
| Y7-Y9 ओवर करंट कॉइल | अति-वर्तमान सुरक्षा प्रदान करता है |
यह कॉन्फ़िगरेशन इंजीनियरों को विभिन्न परियोजना आवश्यकताओं के अनुसार नियंत्रण प्रणाली को अनुकूलित करने की अनुमति देता है।
विद्युत संचालन के दौरान, बार-बार बंद होने वाले सिग्नल असामान्य स्विचिंग क्रियाओं का कारण बन सकते हैं।
वैकल्पिक एंटी-बाउंस रिले क्लोजिंग सर्किट को डिस्कनेक्ट करके बार-बार क्लोजिंग ऑपरेशन को रोकने में मदद करता है समापन सिग्नल बहुत देर तक सक्रिय रहता है।
यह फ़ंक्शन परिचालन स्थिरता में सुधार करता है और यांत्रिक संचालन तंत्र को अनावश्यक दोहराव से बचाता है कार्रवाई.
जब नियंत्रण स्थितियाँ संतुष्ट नहीं होती हैं तो ब्लॉकिंग फ़ंक्शन गलत संचालन को रोकता है।
जब द्वितीयक नियंत्रण बिजली आपूर्ति सक्रिय नहीं होती है या आवश्यक वोल्टेज सीमा को पूरा नहीं करती है, तो अवरुद्ध हो जाता है तंत्र असुरक्षित समापन कार्यों को रोकता है।
यह डिज़ाइन जटिल उच्च-वोल्टेज वातावरण में परिचालन सुरक्षा में सुधार करता है।
वैकल्पिक ओवर-करंट ट्रिपिंग फ़ंक्शन बुद्धिमान दोष सुरक्षा प्रदान करता है।
सिस्टम वर्तमान ट्रांसफार्मर के द्वितीयक पक्ष से तीन-चरण वर्तमान सिग्नल प्राप्त करता है और उनकी तुलना करता है पूर्व निर्धारित मान. जब करंट सेटिंग मान से अधिक हो जाता है, तो सुरक्षा इकाई खोलने के लिए एक ट्रिप सिग्नल भेजती है ब्रेकर और दोष सुरक्षा प्रक्रिया को पूरा करें।
| संरक्षण समारोह | विवरण |
| वर्तमान का पता लगाना | मॉनिटर ए, बी, सी चरण वर्तमान सिग्नल |
| सिग्नल तुलना | पूर्व निर्धारित सेटिंग्स के साथ वर्तमान मानों की तुलना करता है |
| ट्रिप आउटपुट | ब्रेकर खोलने के ऑपरेशन को सक्रिय करता है |
| संरक्षण परिणाम | फॉल्ट करंट को सुरक्षित रूप से डिस्कनेक्ट करता है |
विभिन्न परियोजनाओं के लिए अलग-अलग नियंत्रण सर्किट व्यवस्था की आवश्यकता हो सकती है।
उत्पाद ग्राहकों की आवश्यकताओं के आधार पर वैकल्पिक वायरिंग कॉन्फ़िगरेशन का समर्थन करता है, जिसमें संयोजन भी शामिल है एंटी-बाउंस फ़ंक्शन, ब्लॉकिंग फ़ंक्शन और ऑपरेटिंग पावर विकल्प।
| विन्यास | विरोधी उछाल | अवरुद्ध करने का कार्य |
| मानक नियंत्रण | वैकल्पिक | वैकल्पिक |
| सुरक्षा विन्यास | उपलब्ध | उपलब्ध |
| अनुकूलित वायरिंग | परियोजना की आवश्यकता के अनुसार | परियोजना की आवश्यकता के अनुसार |
लचीली वायरिंग डिज़ाइन विभिन्न सुरक्षा और स्वचालन प्रणालियों के साथ बेहतर एकीकरण की अनुमति देती है।
डीसी पावर ऑपरेशन का उपयोग करते समय, धराशायी बॉक्स टर्मिनलों की ध्रुवीयता सुसंगत रहनी चाहिए।
सही ऊर्जा भंडारण संचालन सुनिश्चित करने के लिए मोटर वायरिंग ध्रुवीयता को निर्दिष्ट सर्किट आरेख का पालन करना चाहिए।
वायरिंग आरेख ऊर्जा भंडारण के बिना और खुली अवस्था में परीक्षण स्थिति की स्थिति में ब्रेकर को दर्शाता है।
नियंत्रण प्रणाली के विश्वसनीय संचालन के लिए सही वायरिंग आवश्यक है।
Usune 36 kV हाई वोल्टेज वैक्यूम सर्किट ब्रेकर को उच्च वोल्टेज वितरण प्रणालियों की आवश्यकता के लिए विकसित किया गया है भरोसेमंद स्विचिंग प्रदर्शन और दीर्घकालिक संचालन स्थिरता।
इसकी अनुकूलित यांत्रिक संरचना, विश्वसनीय वैक्यूम रुकावट प्रौद्योगिकी और लचीला नियंत्रण विन्यास इसे बनाते हैं यह बिजली वितरण परियोजनाओं के लिए उपयुक्त है जहां सुरक्षा और विश्वसनीयता प्रमुख विचार हैं।
इंजीनियरिंग कंपनियों और स्विचगियर निर्माताओं के लिए, मौजूदा सिस्टम के साथ अनुकूलता एक महत्वपूर्ण चयन है कारक.
मानकीकृत संरचना, कई कैबिनेट चौड़ाई विकल्प और कॉन्फ़िगर करने योग्य नियंत्रण सर्किट एकीकरण को सरल बनाते हैं विभिन्न उच्च-वोल्टेज स्विचगियर समाधानों में।
हाई-वोल्टेज सर्किट ब्रेकर का चयन करते समय, ग्राहकों को अक्सर परिचालन आवश्यकताओं और सुरक्षा को संतुलित करने की आवश्यकता होती है कार्य.
| तुलना मद | मानक विन्यास | सुरक्षा विन्यास |
| बुनियादी स्विचिंग फ़ंक्शन | उपलब्ध | उपलब्ध |
| एंटी-बाउंस फ़ंक्शन | वैकल्पिक | आवश्यकता पड़ने पर शामिल किया गया |
| अवरोधन संरक्षण | वैकल्पिक | उपलब्ध |
| अति-वर्तमान सुरक्षा | बाहरी आवश्यकता | एकीकृत विकल्प |
| सिस्टम सुरक्षा स्तर | मानक संचालन | बढ़ी हुई सुरक्षा |
विभिन्न बिजली प्रणालियों के लिए अलग-अलग वर्तमान क्षमताओं की आवश्यकता होती है।
| रेटेड वर्तमान रेंज | अनुशंसित आवेदन |
| 630ए-1600ए | मध्यम भार वितरण प्रणाली |
| 1600ए-5000ए | उच्च क्षमता वाली विद्युत प्रणालियाँ |
सही वर्तमान रेटिंग का चयन करने से सिस्टम दक्षता में सुधार और उपकरण अधिभार को रोकने में मदद मिलती है।

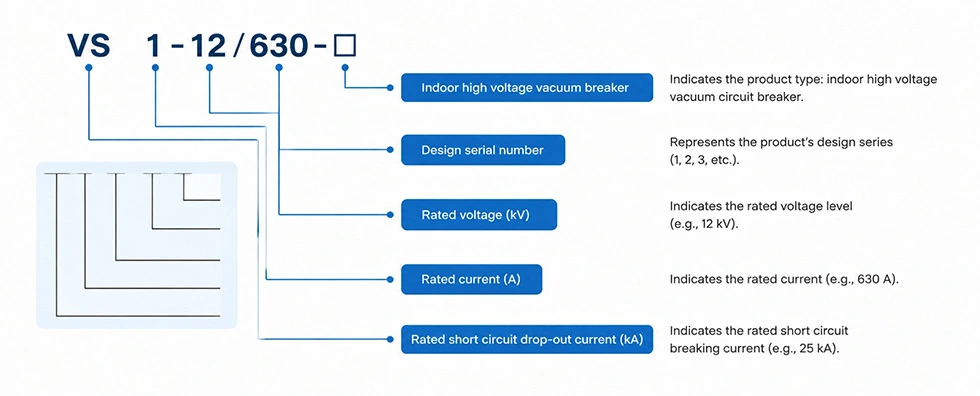

| पैरामीटर | विनिर्देश |
| उत्पाद का प्रकार | 36 केवी हाई वोल्टेज वैक्यूम सर्किट ब्रेकर |
| शृंखला | VS1 |
| स्थापना प्रकार | निश्चित प्रकार |
| वर्तमान मूल्यांकित | 630ए-5000ए |
| कैबिनेट की चौड़ाई | 800 मिमी / 1000 मिमी |
| व्यवधान प्रौद्योगिकी | वैक्यूम आर्क व्यवधान |
| नियंत्रण विकल्प | एंटी-बाउंस/ब्लॉकिंग/ओवर-करंट सुरक्षा |
| मानकों | आईईसी और जीबी |
| प्रमाणन | सीई |
सही कॉन्फ़िगरेशन सुनिश्चित करने के लिए, ग्राहकों को ऑर्डर देने से पहले पूरी तकनीकी आवश्यकताएं प्रदान करनी चाहिए।
| जानकारी | उद्देश्य |
| रेटेड वोल्टेज | सिस्टम वोल्टेज स्तर की पुष्टि करें |
| वर्तमान मूल्यांकित | उपयुक्त क्षमता का चयन करें |
| कैबिनेट आयाम | स्थापना अनुकूलता सुनिश्चित करें |
| नियंत्रण वोल्टेज | ऑपरेटिंग सिस्टम से मिलान करें |
| तारों की आवश्यकताएँ | वैकल्पिक कार्यों की पुष्टि करें |
| सुरक्षा आवश्यकताएँ | अतिरिक्त मॉड्यूल चुनें |
सटीक तकनीकी जानकारी इंजीनियरिंग पुष्टिकरण समय को कम करने और परियोजना दक्षता में सुधार करने में मदद करती है।
यूसुने उत्पाद विकास, विनिर्माण और परीक्षण के दौरान सख्त गुणवत्ता प्रबंधन लागू करता है।
| प्रमाणन | मानक |
| गुणवत्ता प्रबंधन | आईएसओ 9001 |
| पर्यावरण प्रबंधन | आईएसओ 14001 |
| व्यावसायिक सुरक्षा प्रबंधन | आईएसओ 45001 |
| विद्युत मानक | आईईसी और जीबी |
| उत्पाद प्रमाणन | सीई |
ये प्रमाणपत्र विश्वसनीय उच्च-वोल्टेज विद्युत उपकरणों की आपूर्ति के लिए यूसुने की प्रतिबद्धता को प्रदर्शित करते हैं वैश्विक ग्राहक.
ग्राहकों को रेटेड वोल्टेज, रेटेड करंट, कैबिनेट अनुकूलता, नियंत्रण आवश्यकताओं और सुरक्षा पर विचार करना चाहिए कार्य.
हाँ। एंटी-बाउंस कंट्रोल, ब्लॉकिंग प्रोटेक्शन और ओवर-करंट ट्रिपिंग जैसे कार्यों को कॉन्फ़िगर किया जा सकता है परियोजना आवश्यकताओं के अनुसार.
सही यांत्रिक मिलान स्थापना संशोधनों को कम करता है और सिस्टम एकीकरण दक्षता में सुधार करता है।
उत्पाद एंटी-बाउंस कंट्रोल, ब्लॉकिंग प्रोटेक्शन और इंटेलिजेंट ओवर-करंट ट्रिपिंग फ़ंक्शंस का समर्थन कर सकता है।
