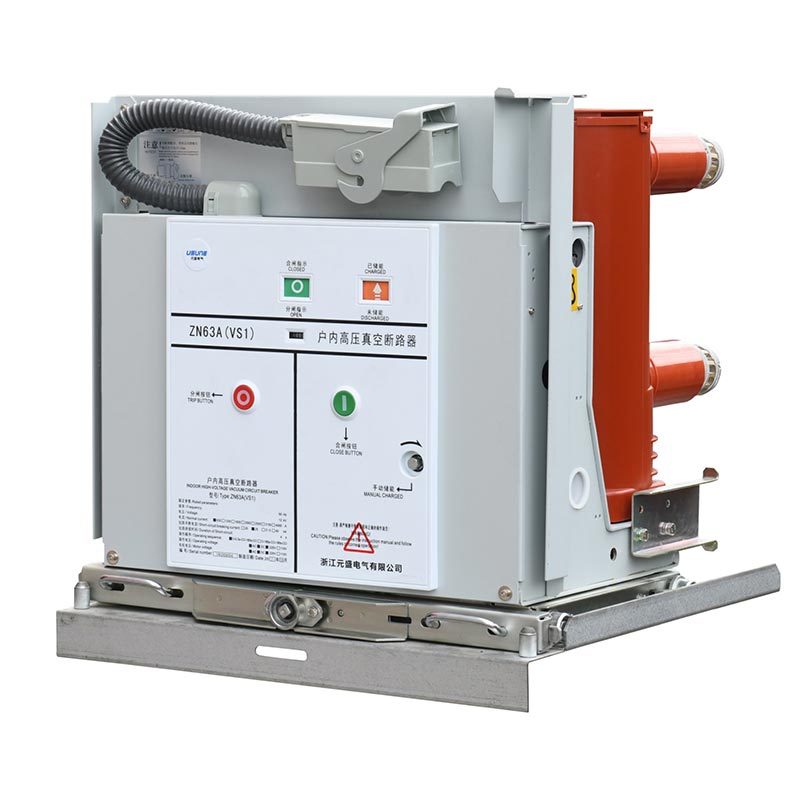

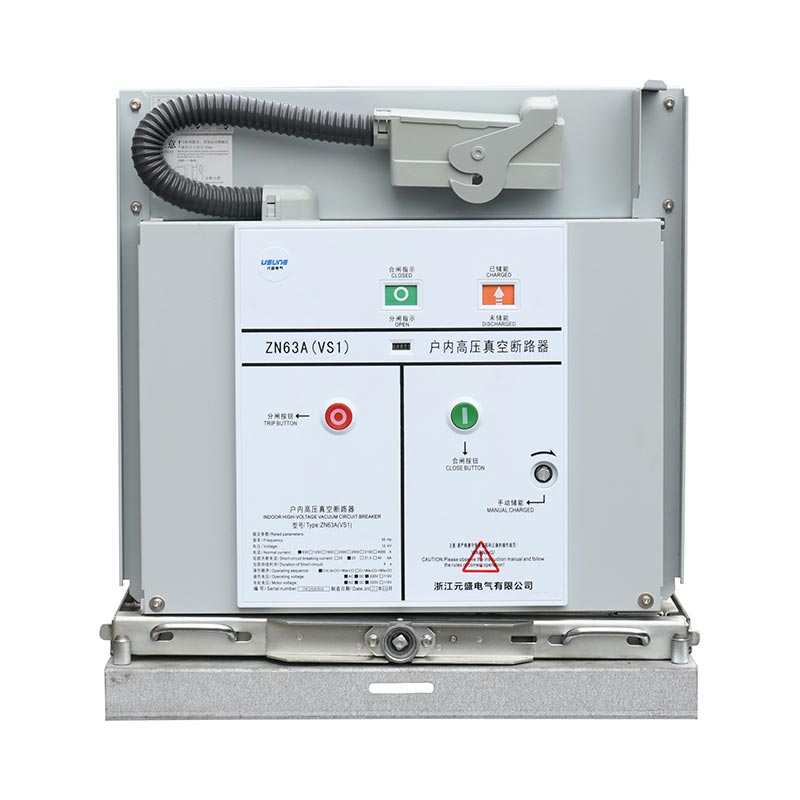

24kv वैक्यूम सर्किट ब्रेकर

24kV वैक्यूम सर्किट ब्रेकर में एक एकीकृत लेआउट है, जो मैनुअल और इलेक्ट्रिक ऊर्जा भंडारण दोनों का समर्थन करता है, और है संचालित करने में आसान. मुख्य सर्किट को किसी अतिरिक्त रखरखाव की आवश्यकता नहीं होती है। वैक्यूम इंटरप्रेटर को एपीजी का उपयोग करके एनकैप्सुलेट किया जाता है प्रौद्योगिकी, प्रदूषण और रेंगने से सुरक्षा प्रदान करना, इसकी सेवा जीवन का विस्तार करना और रखरखाव को कम करना लागत. इसमें उपकरण और कर्मियों को सुनिश्चित करने के लिए एक व्यापक एंटी-मिसऑपरेशन इंटरलॉकिंग तंत्र शामिल है सुरक्षा. आर्क-बुझाने वाला कक्ष स्थिर वैक्यूम बनाए रखता है, जिसमें ≤50ms खुलता है और ≤100ms बंद होता है, जिससे तीव्र गति मिलती है प्रतिक्रिया. यह विभिन्न बिजली आपूर्ति आवश्यकताओं को पूरा करने के लिए विभिन्न माध्यमिक नियंत्रण वोल्टेज के साथ संगत है।

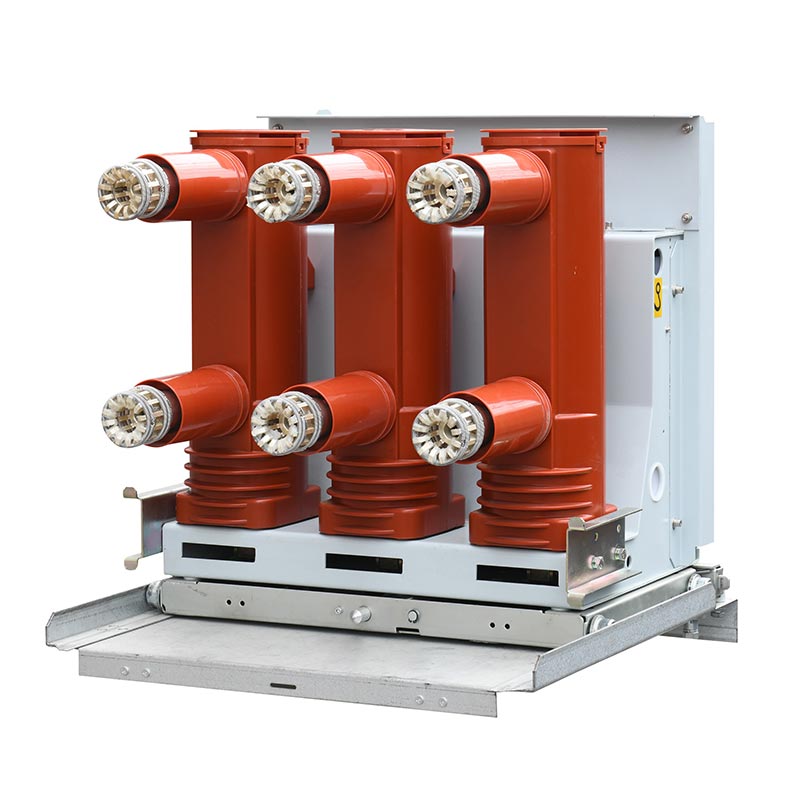

24kV वैक्यूम सर्किट ब्रेकर स्थिर और हाथ से संचालित मॉडल में उपलब्ध है, जो विभिन्न स्विचगियर के साथ संगत है। रेटेड करंट 630A से 4000A तक होता है, और शॉर्ट-सर्किट ब्रेकिंग करंट 20kA से 50kA तक होता है। लचीला चयन आधारित उपयोगकर्ता की ज़रूरतों पर बारंबार ऑपरेशन परिदृश्यों में अनुकूलन की अनुमति मिलती है। एक पेशेवर निर्माता के रूप में, यूसुने लाभ उठाता है उच्च प्रदर्शन प्रदान करने के लिए परिपक्व उत्पादन प्रक्रियाएं, कठोर गुणवत्ता नियंत्रण और व्यापक तकनीकी सहायता वैश्विक उपयोगकर्ताओं के लिए वैक्यूम सर्किट ब्रेकर। इसके अलावा, अनुभवी आपूर्तिकर्ता संसाधनों का उपयोग करके, यूसुने उपलब्धि हासिल करता है कुशल आपूर्ति श्रृंखला सहयोग, समय पर उत्पाद वितरण और स्थिर गुणवत्ता सुनिश्चित करना।

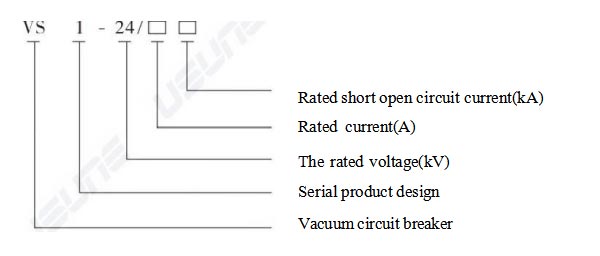

अर्थ के मॉडल

मुख्य तकनीकी पैरामीटर

1.बुनियादी विद्युत पैरामीटर

2. प्रमुख संरचनात्मक पैरामीटर

- संपर्क दूरी: 13±1मिमी;
- ओवरट्रेवल: 3.5±0.5मिमी;
- औसत खुलने की गति: 0.9-1.2 मी/से;
- औसत समापन गति: 0.5-0.8m/s;
- चलती और स्थिर संपर्कों की स्वीकार्य घिसाव मोटाई: ≤3 मिमी;
- मुख्य प्रवाहकीय सर्किट प्रतिरोध: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), स्थिर चालकता सुनिश्चित करना।

3. पर्यावरणीय अनुकूलनशीलता पैरामीटर

ऑपरेटिंग तापमान: -15℃~+40℃; दैनिक सापेक्ष आर्द्रता ≤95%, मासिक सापेक्ष आर्द्रता ≤90%; ऊंचाई ≤1000 मी (विशेष ऊंचाई के लिए अनुकूलन); भूकंपीय तीव्रता ≤8 डिग्री; टपकते पानी से मुक्त स्थानों के लिए उपयुक्त, ज्वलनशील और विस्फोटक सामग्री, संक्षारक गैसें, और गंभीर कंपन; के अधिकांश भागों की जलवायु के अनुकूल चीन.

लागू परिदृश्य

Usune 24kV वैक्यूम सर्किट ब्रेकर, अपने बेहतर प्रदर्शन के साथ, निम्नलिखित परिदृश्यों में व्यापक रूप से उपयोग किया जाता है, बिजली, उद्योग और बुनियादी ढांचे जैसे कई क्षेत्रों को कवर करना:

1. पावर प्लांट और सबस्टेशन: बिजली वितरण सर्किट के लिए मुख्य नियंत्रण और सुरक्षा उपकरण के रूप में ट्रांसफार्मर और बसबार जैसे महत्वपूर्ण उपकरणों को ओवरलोड से बचाने, सर्किट धाराओं को काटने और बंद करने के लिए उपयोग किया जाता है और शॉर्ट-सर्किट क्षति;
2. औद्योगिक उद्यम: धातुकर्म जैसे उद्योगों में उच्च वोल्टेज बिजली वितरण प्रणालियों के लिए उपयुक्त। केमिकल इंजीनियरिंग, मशीनरी विनिर्माण और कपड़ा उद्योग, बार-बार स्टार्ट-अप और शटडाउन की जरूरतों को पूरा करते हैं उत्पादन उपकरण और बड़े भार में उतार-चढ़ाव;
3. बुनियादी ढांचा: शहरी रेल पारगमन, ऊंची इमारतों और वाणिज्यिक में उच्च वोल्टेज बिजली वितरण के लिए उपयोग किया जाता है कॉम्प्लेक्स, स्थिर बिजली आपूर्ति सुनिश्चित करना और बिजली विश्वसनीयता में सुधार करना;
4. नया ऊर्जा क्षेत्र: फोटोवोल्टिक बिजली संयंत्रों और पवन ऊर्जा की बिजली वितरण प्रणालियों का समर्थन करने के लिए उपयुक्त ऐसे पौधे, जिनमें अच्छी हस्तक्षेप-विरोधी क्षमताएं होती हैं और वे नई ऊर्जा शक्ति की भार विशेषताओं के अनुकूल होते हैं पीढ़ी.

वास्तविक दुनिया अनुप्रयोग केस स्टडी

केस स्टडी: एक बड़े रासायनिक औद्योगिक पार्क में उच्च वोल्टेज बिजली वितरण प्रणाली उन्नयन परियोजना

1. परियोजना पृष्ठभूमि

पार्क में मौजूदा सर्किट ब्रेकर अपर्याप्त विश्वसनीयता और उच्च रखरखाव लागत से ग्रस्त थे, उच्च विश्वसनीयता, कम रखरखाव और अनुकूलता के साथ 24kV वैक्यूम सर्किट ब्रेकरों के उन्नयन की आवश्यकता है संक्षारक रासायनिक वातावरण के साथ.

2. समाधान

32 यूसुने हाथ से संचालित सर्किट ब्रेकर (1600A/31.5kA) का चयन किया गया। इन्सुलेशन संरचना को अनुकूलित किया गया था संक्षारण प्रतिरोध बढ़ाया। समय पर स्थापना सुनिश्चित करने के लिए स्थापना मार्गदर्शन और तकनीकी प्रशिक्षण प्रदान किया गया वितरण.

3. आवेदन परिणाम

उपकरण स्थिर रूप से और बिना किसी विफलता के संचालित हुआ, जिससे रखरखाव लागत 60% कम हो गई। यह के साथ संगत था मौजूदा स्विचगियर, निर्माण चक्र को छोटा कर रहा है। पार्क ने यूसुने को दीर्घकालिक भागीदार के रूप में नामित किया है।

उत्पादन और आपूर्ति श्रृंखला आश्वासन

1. उत्पादन आश्वासन

यूसुने के पास अंतरराष्ट्रीय और घरेलू मानकों का पालन करने वाली एक आधुनिक फैक्ट्री है। प्रत्येक उत्पाद कठोरता से गुजरता है फ़ैक्टरी परीक्षण, और एक पूर्ण-प्रक्रिया गुणवत्ता ट्रैसेबिलिटी प्रणाली स्थापित की गई है।

2. आपूर्ति श्रृंखला आश्वासन

उच्च गुणवत्ता वाले आपूर्तिकर्ताओं के साथ दीर्घकालिक सहयोग, मुख्य घटकों के लिए प्रसिद्ध ब्रांडों का उपयोग और अनुकूलित आपूर्ति श्रृंखला प्रबंधन समय पर उत्पाद वितरण सुनिश्चित करता है।

3. बिक्री के बाद सेवा

हम स्थापना मार्गदर्शन, तकनीकी प्रशिक्षण और समस्या निवारण सेवाएँ प्रदान करते हैं। की निःशुल्क मरम्मत एवं प्रतिस्थापन वारंटी अवधि के दौरान भागों की पेशकश की जाती है, और वारंटी अवधि के बाद आजीवन तकनीकी सहायता प्रदान की जाती है।

उत्पाद विन्यास और ऑर्डर देने के निर्देश

1. वैकल्पिक विन्यास

- संचालन विधि: मैनुअल + इलेक्ट्रिक ऊर्जा भंडारण (मानक);
- सुरक्षा उपकरण: वैकल्पिक ओवरकरंट, अंडरवोल्टेज/वोल्टेज की हानि ट्रिप डिवाइस;
- ग्राउंडिंग डिवाइस: वैकल्पिक 650W, 800W, 1000W विस्तृत ग्राउंडिंग समाधान;
- सहायक घटक: वैकल्पिक एंटी-पंपिंग रिले, लॉकिंग इलेक्ट्रोमैग्नेट आदि।

2. आदेश संबंधी सूचना आदेश अवश्य निर्दिष्ट करें

उत्पाद मॉडल, स्थापना विधि और मात्रा; रेटेड पैरामीटर; वैकल्पिक विन्यास; द्वितीयक नियंत्रण वोल्टेज; स्पेयर पार्ट्स और विशेष आवश्यकताएँ
