इनडोर हाई वोल्टेज वैक्यूम सर्किट ब्रेकर

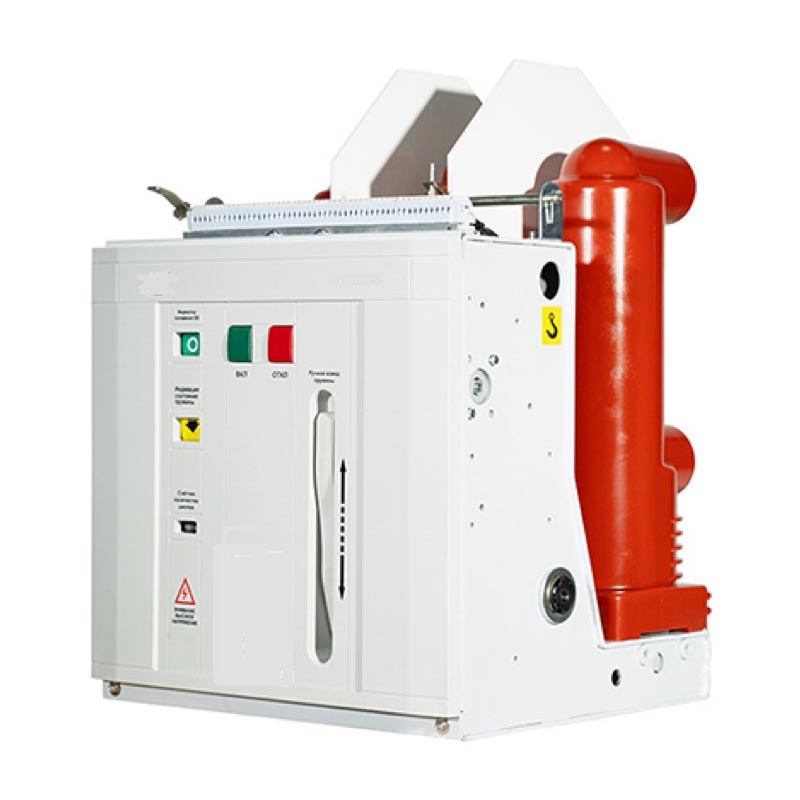

Usune VS1(ZN63)-12 श्रृंखला इंडोर हाई वोल्टेज वैक्यूम सर्किट ब्रेकर एक मुख्य विद्युत सुरक्षा और नियंत्रण है 12kV विद्युत प्रणालियों के लिए उपकरण। स्प्रिंग-संचालित तंत्र और सर्किट ब्रेकर बॉडी का एकीकृत डिज़ाइन मध्यवर्ती ट्रांसमिशन लिंक को कम करता है, ऊर्जा की खपत और शोर को कम करता है, और उत्पाद परिचालन में सुधार करता है विश्वसनीयता. मुख्य सर्किट एकीकृत रूप से ठोस ध्रुवों का उपयोग करता है, जिससे सर्किट ब्रेकर का लघुकरण प्राप्त होता है, पर्यावरणीय अनुकूलनशीलता और सेवा जीवन को बढ़ाना, और अधिकांश परिदृश्यों में रखरखाव-मुक्त संचालन को सक्षम करना।

उत्पाद लाभ

1.उच्च विश्वसनीयता

वैक्यूम इंटरप्रेटर एपॉक्सी रेजिन एपीजी से बने ट्यूबलर इंसुलेटिंग सिलेंडर के भीतर अनुदैर्ध्य रूप से स्थापित किया गया है, उत्कृष्ट क्रीप प्रतिरोध प्रदान करना और धूल संचय और बाहरी हस्तक्षेप को प्रभावी ढंग से रोकना। यह आर्द्र और अत्यधिक प्रदूषित वातावरण में भी स्थिर रूप से काम कर सकता है।

2.लचीला विन्यास

इसे एक निश्चित इंस्टॉलेशन इकाई के रूप में डिज़ाइन किया जा सकता है या एक दराज इकाई बनाने के लिए एक समर्पित एक्चुएटर से सुसज्जित किया जा सकता है। यह KYN28A-12 (GZS) टाइप सेंटर-माउंटेड ड्रॉअर-टाइप स्विचगियर से पूरी तरह मेल खाता है। निश्चित प्रकार का भी उपयोग किया जा सकता है XGN श्रृंखला फिक्स्ड स्विचगियर।

3. बारंबार ऑपरेशन के लिए अनुकूलनीय

वैक्यूम रुकावट के अनूठे लाभों का लाभ उठाते हुए, यह विशेष रूप से आवश्यकता वाले परिदृश्यों के लिए उपयुक्त है रेटेड ऑपरेटिंग करंट पर लगातार संचालन और शॉर्ट-सर्किट करंट का बार-बार रुकावट, मजबूत पेशकश व्यावहारिकता.

4. मानक का अनुपालन

GB/T1984-2014 "हाई वोल्टेज सर्किट ब्रेकर", JB3855-1996 "3.6~40.5kV इंडोर हाई वोल्टेज का सख्ती से पालन करता है वैक्यूम सर्किट ब्रेकर", DL/T403-2000 "12~40.5kV वैक्यूम सर्किट ब्रेकर ऑर्डरिंग तकनीकी शर्तें", और IEC62271-100:2008 मानक, आधिकारिक गुणवत्ता आश्वासन सुनिश्चित करते हैं।

तकनीकी मापदंड

संरचना और फ़ंक्शन

1. समग्र संरचना

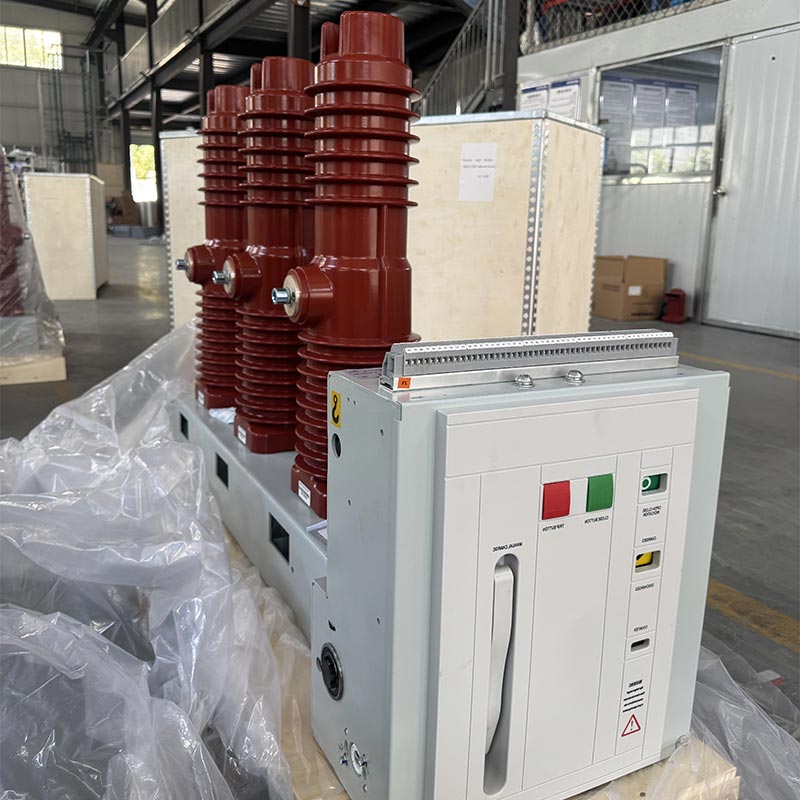

Usune VS1(ZN63)-12 इंडोर हाई वोल्टेज वैक्यूम सर्किट ब्रेकर ऑपरेटिंग के साथ एक एकीकृत संरचना को अपनाता है तंत्र और चाप-बुझाने वाला कक्ष आगे और पीछे व्यवस्थित है। मुख्य प्रवाहकीय सर्किट तीन चरण वाला है फर्श पर स्थापित संरचना. यह अद्वितीय डिज़ाइन आर्क-बुझाने वाले कक्ष पर धूल संचय को काफी कम कर देता है सतह, वैक्यूम आर्क-बुझाने वाले कक्ष को बाहरी कारकों से प्रभावित होने से रोकती है। नमी में भी और अत्यधिक प्रदूषित वातावरण में, यह वोल्टेज और उच्च प्रतिरोध को उत्कृष्ट बनाए रखता है, समान प्रदर्शन से बेहतर प्रदर्शन करता है उत्पाद.

2. संचालन तंत्र संरचना

ऑपरेटिंग तंत्र एक प्लेनर स्प्रिंग-संचालित तंत्र है जिसमें मैनुअल और इलेक्ट्रिक ऊर्जा भंडारण दोनों हैं कार्य. ऑपरेटिंग मोटर आर्क-बुझाने वाले कक्ष के सामने कैबिनेट में स्थित है। कैबिनेट है चार मध्यवर्ती विभाजनों द्वारा पांच असेंबली स्थानों में विभाजित, प्रत्येक में ऊर्जा भंडारण, संचरण, ऑपरेटिंग तंत्र के ट्रिपिंग और बफर घटक। चाप-बुझाने वाले कक्ष का एकीकृत डिज़ाइन और ऑपरेटिंग तंत्र ऑपरेटिंग तंत्र के प्रदर्शन और के बीच उच्च स्तर का मिलान सुनिश्चित करता है चाप-बुझाने वाले कक्ष के खुलने और बंद होने की आवश्यकताएं, अनावश्यक घटकों को कम करना, ऊर्जा को कम करना खपत और शोर, और सर्किट ब्रेकर की परिचालन विश्वसनीयता में सुधार।

परिचालन लागत वातावरण

1. परिवेश का तापमान: अधिकतम +40℃, न्यूनतम -15℃
2. परिवेशीय आर्द्रता: दैनिक औसत सापेक्ष आर्द्रता ≤95%; मासिक औसत सापेक्ष आर्द्रता ≤90%; दैनिक औसत जल वाष्प दबाव ≤22×10⁻³MPa; मासिक औसत जल वाष्प दबाव ≤1.8×10⁻³MPa
3. ऊंचाई: 1000 मीटर से अधिक नहीं
4. भूकंपीय तीव्रता: 8 डिग्री से अधिक नहीं
5. वायुमंडलीय वातावरण: कोई महत्वपूर्ण धूल, धुआं, संक्षारक या ज्वलनशील गैसें, वाष्प या नमक स्प्रे नहीं आसपास की हवा में प्रदूषण.

नोट: यदि उपरोक्त सामान्य परिचालन वातावरण की स्थिति पार हो गई है, तो कृपया हमारे निर्माता से परामर्श लें वास्तविक कामकाजी परिस्थितियों के अनुसार उत्पाद को अनुकूलित करने के लिए अग्रिम।

स्थापना और कमीशनिंग

1. परिवहन और भंडारण के दौरान सर्किट ब्रेकर की क्षति की जाँच करें। यदि कोई क्षति पाई जाए तो इसका उपयोग बंद कर दें तुरंत और बिक्री उपरांत सहायता के लिए हमारे आपूर्तिकर्ता से संपर्क करें।
2. गंदगी हटाएं (विशेषकर इन्सुलेशन सतह से)। परिवहन या भंडारण के दौरान उत्पन्न गंदगी प्रभावित कर सकती है उत्पाद का इन्सुलेशन प्रदर्शन सुरक्षा संबंधी खतरों का कारण भी बन सकता है।
3. ऊर्जा संग्रहित करने, बंद करने और खोलने के नियमों के अनुसार सर्किट ब्रेकर को मैन्युअल रूप से संचालित करें, यह देखते हुए कि क्या ऊर्जा भंडारण स्थिति और खुली/बंद स्थिति संकेतक सामान्य हैं।
4. ऊर्जा को संग्रहीत करने, बंद करने और खोलने के लिए ऑपरेटिंग बिजली आपूर्ति का उपयोग करके सर्किट ब्रेकर को संचालित करें, यह देखते हुए कि क्या ऊर्जा भंडारण स्थिति और खुली/बंद स्थिति संकेतक सामान्य हैं।

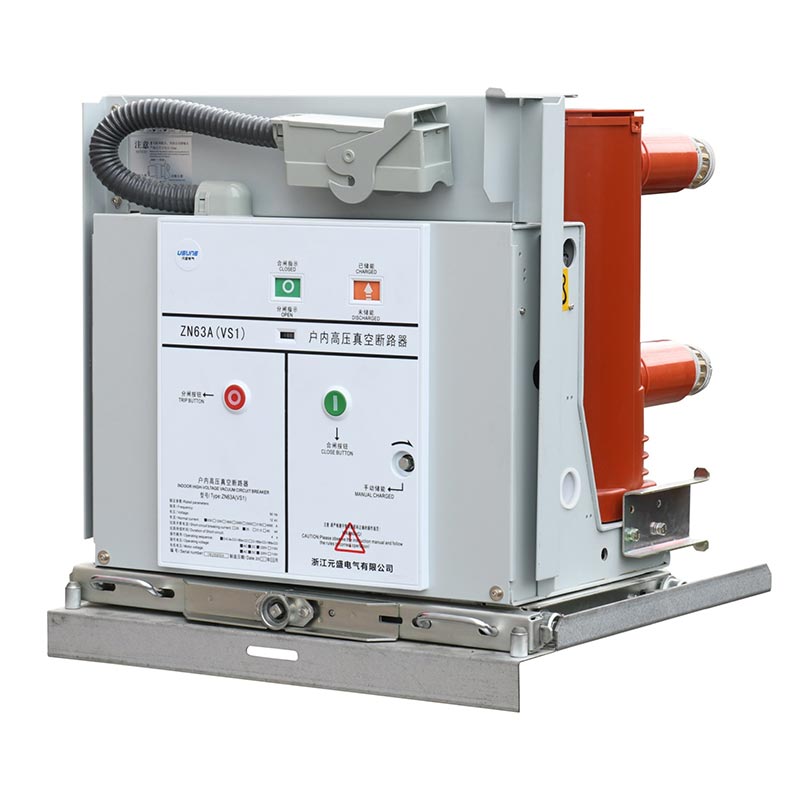

5. ठेला-प्रकार के सर्किट ब्रेकर का संचालन: पुश हैंडल को पुश होल में डालें, इसे दक्षिणावर्त घुमाएँ अग्रिम, और वामावर्त वापस लेने के लिए, 300±3मिमी के कुल अग्रिम स्ट्रोक के साथ; खुली स्थिति में, सुचारू रूप से इसे कार्यशील या परीक्षण स्थिति में ले जाएं, हैंडल को मध्यम गति से 30 बार घुमाएं जब तक कि "क्लिक" ध्वनि सुनाई न दे, यह दर्शाता है कि यह सही स्थिति में है (पुश तंत्र को नुकसान पहुंचाने से बचने के लिए अत्यधिक बल का उपयोग न करें), और साथ ही, संबंधित स्थिति सूचक सर्किट जुड़ा होगा।

नोट: यदि एक क्लोजिंग इंटरलॉकिंग डिवाइस का चयन किया जाता है, तो इंटरलॉकिंग सर्किट बिजली की आपूर्ति से जुड़ा होना चाहिए सर्किट बंद करने से पहले इसे अनलॉक करें।

वास्तविक दुनिया का अनुप्रयोग मामला

केस स्टडी: शहरी वाणिज्यिक परिसर विद्युत वितरण परियोजना

मुख्य व्यवसायिक जिले में 150,000㎡ का वाणिज्यिक परिसर (शॉपिंग मॉल, कार्यालय भवन और होटल को एकीकृत करना) हांग्जो, चीन में स्थिर प्रदर्शन, बारंबार अनुकूलनशीलता के साथ उच्च वोल्टेज सर्किट ब्रेकर की आवश्यकता होती है समग्र बिजली आपूर्ति की निरंतरता सुनिश्चित करने के लिए संचालन और उच्च सुरक्षा। विभिन्न विकल्पों की तुलना करने के बाद, ग्राहक ने Usune VS1-12/630-25 हैंडकार्ट-प्रकार इंडोर हाई वोल्टेज वैक्यूम सर्किट ब्रेकर का चयन किया, जिसमें 20 इकाइयां तैनात की गईं कॉम्प्लेक्स की उच्च और निम्न वोल्टेज बिजली वितरण प्रणाली के शॉर्ट-सर्किट संरक्षण और लोड नियंत्रण को संभालने के लिए। कमीशनिंग के बाद से, यह बिना किसी खराबी के स्थिर रूप से संचालित हो रहा है, दोष पृथक्करण का समय घटकर 0.3 सेकंड हो गया है। विद्युत उपकरणों के सामान्य संचालन को प्रभावी ढंग से सुनिश्चित करना और ग्राहक से उच्च प्रशंसा अर्जित करना।

अक्सर पूछे जाने वाले प्रश्न

Q1: यदि इंडोर हाई वोल्टेज वैक्यूम सर्किट ब्रेकर का उपयोग सामान्य सीमा से बाहर के वातावरण में किया जाता है तो क्या होगा?

ए1: यदि वास्तविक परिचालन वातावरण सामान्य परिस्थितियों (जैसे 1000 मीटर से ऊपर की ऊंचाई, परिवेश का तापमान) से अधिक है -15℃ से नीचे या +40℃ से ऊपर, आदि), हमारे निर्माता से पहले से परामर्श करना आवश्यक है। हमारा कारखाना होगा इन्सुलेशन प्रदर्शन को बढ़ाने और अनुकूलन जैसे वास्तविक पर्यावरणीय मापदंडों के आधार पर उत्पादों को अनुकूलित करें लक्ष्य वातावरण में स्थिर संचालन सुनिश्चित करने के लिए सीलिंग संरचनाएं।

Q2: Usune VS1-12 श्रृंखला सर्किट ब्रेकरों की सेवा जीवन को बढ़ाने के लिए उनका रखरखाव कैसे करें?

A2: उत्पाद एक एकीकृत ठोस ध्रुव और एकीकृत संरचना को अपनाता है, जिससे रखरखाव-मुक्त संचालन प्राप्त होता है सामान्य उपयोग के तहत. सर्किट ब्रेकर की सतह की सफाई (विशेष रूप से इन्सुलेशन) की केवल आवधिक जांच सतह), धूल और गंदगी को हटाना, और खुले/बंद स्थिति संकेतकों और ऊर्जा भंडारण स्थिति का अवलोकन करना आवश्यक हैं. यदि कोई असामान्यताएं पाई जाती हैं, तो तुरंत उत्पाद का उपयोग बंद कर दें और हमारे आपूर्तिकर्ता से संपर्क करें आगे की क्षति को रोकने के लिए पेशेवर बिक्री-पश्चात रखरखाव।

Q3: क्या Usune VS1-12 श्रृंखला सर्किट ब्रेकर स्विचगियर के अन्य ब्रांडों के साथ संगत हैं?

ए3: हाँ. उत्पाद को राष्ट्रीय और अंतर्राष्ट्रीय मानकों के अनुसार डिज़ाइन किया गया है और यह पूरी तरह से अनुकूल है KYN28A-12 (GZS) टाइप सेंटर-माउंटेड ड्रॉअर-टाइप स्विचगियर और XGN सीरीज फिक्स्ड स्विचगियर। इसके अलावा, हमारे निर्माता विशिष्ट स्विचगियर मॉडल के अनुसार उत्पाद आयाम और इंटरफेस को समायोजित कर सकता है अनुकूलता सुनिश्चित करने के लिए ग्राहक। खरीदने से पहले, कृपया हमारे आपूर्तिकर्ता को स्विचगियर पैरामीटर प्रदान करें पेशेवर मिलान सलाह.
