The 220kV डिस्कनेक्ट स्विचएक हाई-वोल्टेज आउटडोर आइसोलेशन डिवाइस है जिसे 220kV AC पावर ट्रांसमिशन सबस्टेशनों के लिए डिज़ाइन किया गया है। इसका उपयोग मुख्य रूप से विद्युत सर्किट को अलग करने, एक दृश्यमान सुरक्षा डिस्कनेक्ट बिंदु प्रदान करने और उच्च-वोल्टेज उपकरणों के लिए सुरक्षित रखरखाव संचालन सुनिश्चित करने के लिए किया जाता है।
चीन में एक पेशेवर उच्च वोल्टेज सबस्टेशन उपकरण निर्माता के रूप में, हम विश्वसनीय 220kV डिस्कनेक्ट स्विच समाधान प्रदान करते हैं जो स्थिर विद्युत प्रदर्शन, मजबूत आउटडोर अनुकूलनशीलता और अंतरराष्ट्रीय मानकों के अनुपालन की विशेषता रखते हैं। उत्पाद को IEC 62271-102 आवश्यकताओं के अनुसार डिज़ाइन किया गया है और इसे बिजली पारेषण और वितरण प्रणालियों में व्यापक रूप से लागू किया जाता है।
सामान्य ऑपरेशन के दौरान,220kV डिस्कनेक्ट स्विचलगातार रेटेड करंट प्रवाहित करता है। जब रखरखाव की आवश्यकता होती है, तो यह खोलने के बाद एक स्पष्ट दृश्यमान अलगाव अंतराल बनाता है, जिससे ऑपरेटरों को डाउनस्ट्रीम विद्युत उपकरणों का सुरक्षित रूप से निरीक्षण और मरम्मत करने की अनुमति मिलती है।
डिस्कनेक्ट स्विच को नो-लोड करंट स्विचिंग ऑपरेशन के लिए डिज़ाइन किया गया है और सबस्टेशन ऑपरेशन सुरक्षा में सुधार के लिए सर्किट ब्रेकर और अर्थिंग स्विच के साथ मिलकर काम करता है।

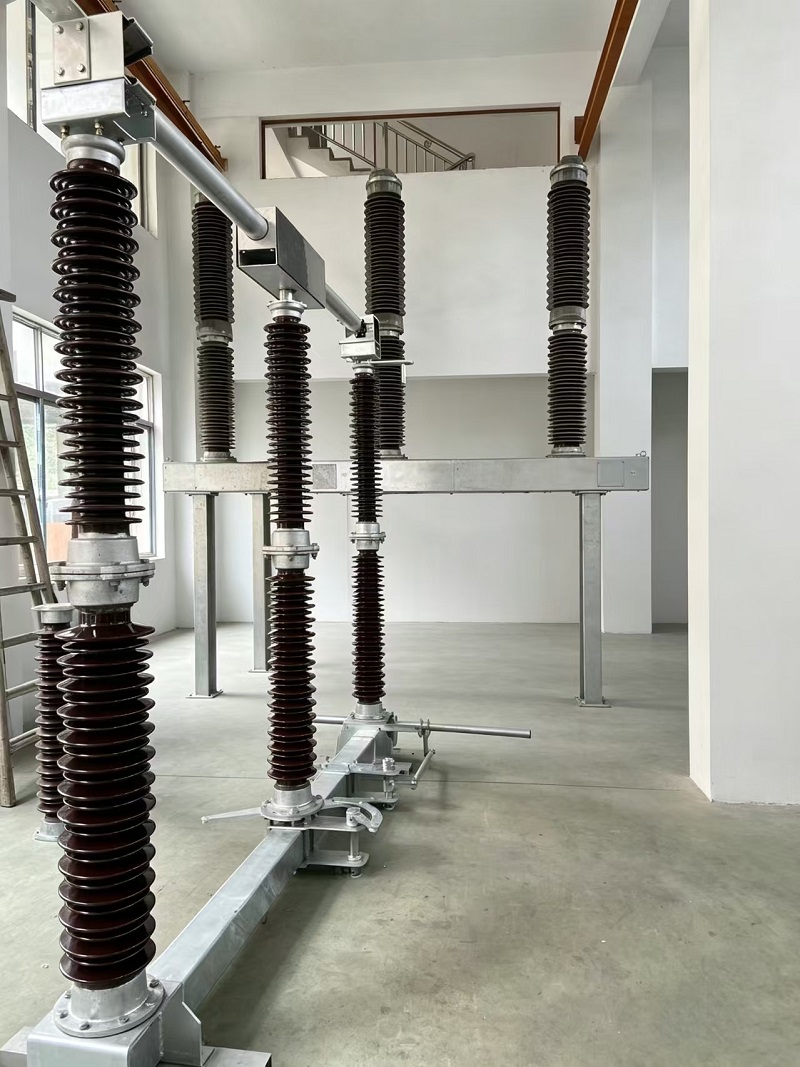

संपूर्ण 220kV डिस्कनेक्टर में तीन-चरण की मुख्य संरचना, सहायक इंसुलेटर, प्रवाहकीय प्रणाली, स्टील बेस फ्रेम और मोटर-चालित ऑपरेटिंग तंत्र शामिल हैं। प्रत्येक घटक को उच्च-वोल्टेज स्थितियों के तहत दीर्घकालिक आउटडोर संचालन के लिए अनुकूलित किया गया है।
प्रवाहकीय संपर्क उच्च घनत्व वाले सिल्वर-प्लेटेड तांबे मिश्र धातु सामग्री का उपयोग करके निर्मित किए जाते हैं। यह डिज़ाइन प्रभावी ढंग से संपर्क प्रतिरोध को कम करता है, निरंतर संचालन के दौरान तापमान वृद्धि को कम करता है, और विद्युत चालकता और सेवा विश्वसनीयता में सुधार करता है।
सहायक इंसुलेटर उच्च-ग्रेड एल्यूमिना पोर्सिलेन या वैकल्पिक मिश्रित सिलिकॉन रबर सामग्री से निर्मित होते हैं। इन्सुलेशन संरचना उत्कृष्ट विद्युत शक्ति और पर्यावरणीय प्रतिरोध प्रदान करती है, जो बाहरी सबस्टेशनों में स्थिर संचालन सुनिश्चित करती है।
बेस फ्रेम मजबूत संक्षारण प्रतिरोध के साथ एक गर्म-डुबकी गैल्वेनाइज्ड स्टील संरचना को अपनाता है। यह लंबे समय तक बाहरी स्थापना के लिए उपयुक्त है और विभिन्न मौसम स्थितियों में यांत्रिक शक्ति बनाए रखने में मदद करता है।
220kV आउटडोर डिस्कनेक्ट स्विच मोटर-चालित ऑपरेटिंग तंत्र से सुसज्जित है, जबकि मैनुअल आपातकालीन ऑपरेशन भी उपलब्ध है। धूल और पानी के प्रवेश से सुरक्षा में सुधार के लिए मैकेनिज्म बॉक्स को IP54 सुरक्षा रेटिंग के साथ डिज़ाइन किया गया है।
ऑपरेटिंग तंत्र में सहायक संपर्क शामिल हैं जो दूरस्थ निगरानी प्रणालियों के लिए स्थिति प्रतिक्रिया संकेत प्रदान करते हैं। यह ऑपरेटरों को आधुनिक सबस्टेशनों में स्विच स्थिति की कुशलता से जांच करने की अनुमति देता है।
गलत संचालन को रोकने के लिए डिस्कनेक्ट स्विच को सर्किट ब्रेकर और अर्थिंग स्विच के साथ एकीकृत किया जा सकता है। सुरक्षा इंटरलॉकिंग सिस्टम यह सुनिश्चित करता है कि:
| उत्पाद का प्रकार | आउटडोर हाई वोल्टेज डिस्कनेक्ट स्विच |
| रेटेड वोल्टेज | 252kV |
| रेटेड आवृत्ति | 50 हर्ट्ज |
| रेटेड सतत वर्तमान | 1250ए/2000ए/2500ए |
| कम समय में करंट झेलने में (3s) | 40kA/50kA |
| पीक झेलने वाला करंट | 100kA/125kA |
| परिचालन विधि | मैनुअल आपातकालीन संचालन के साथ मोटर चालित संचालन |
| तंत्र बॉक्स सुरक्षा | आईपी54 |
| लागू होने लायक मानक | आईईसी 62271-102 |
220kV डिस्कनेक्ट स्विच का व्यापक रूप से उच्च-वोल्टेज पावर ट्रांसमिशन सिस्टम में उपयोग किया जाता है, जिसमें शामिल हैं:
विश्वसनीय अलगाव प्रदर्शन और मजबूत पर्यावरणीय अनुकूलन क्षमता के साथ, यह उपकरण आधुनिक बिजली प्रणालियों के सुरक्षित और स्थिर संचालन का समर्थन करता है।
220kV डिस्कनेक्टर बाहरी स्थापना के लिए डिज़ाइन किया गया है और विभिन्न पर्यावरणीय परिस्थितियों में विश्वसनीय रूप से काम कर सकता है।
उत्पाद को इन्सुलेशन समाधान, संचालन तंत्र और पर्यावरण अनुकूलन सुविधाओं सहित विभिन्न परियोजना आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
उच्च वोल्टेज सबस्टेशन उपकरण के एक अनुभवी चीन निर्माता के रूप में, हम विश्वसनीय और अनुकूलित पावर ट्रांसमिशन समाधान प्रदान करने पर ध्यान केंद्रित करते हैं। हमारा 220kV डिस्कनेक्ट स्विच आधुनिक बिजली प्रणालियों की मांग आवश्यकताओं को पूरा करने के लिए उन्नत संरचनात्मक डिजाइन, टिकाऊ सामग्री और सख्त गुणवत्ता नियंत्रण को जोड़ता है।
आईईसी मानकों, लचीले कॉन्फ़िगरेशन विकल्पों और पेशेवर तकनीकी सहायता के अनुपालन के साथ, हमारा 220kV डिस्कनेक्टर उच्च-वोल्टेज सबस्टेशनों के सुरक्षित अलगाव और कुशल संचालन के लिए एक भरोसेमंद समाधान प्रदान करता है।
