झेजियांग यूसुने इलेक्ट्रिक कंपनी लिमिटेड अनुसंधान एवं विकास, डिजाइन, उत्पादन और बिक्री को एकीकृत करने वाली एक पेशेवर फैक्ट्री है। यह मुख्य है उत्पादों में 12kV～245kV इनडोर और आउटडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर, SF6 सर्किट ब्रेकर, लोड शामिल हैं स्विच, और विभिन्न डिस्कनेक्टिंग स्विच। यह पावर इंजीनियरिंग परियोजनाओं दोनों के लिए एक विश्वसनीय पेशेवर आपूर्तिकर्ता है घरेलू और अंतरराष्ट्रीय स्तर पर.
Usune Gw4 डिस्कनेक्ट स्विच विशेष रूप से तीन-चरण AC 50Hz/60Hz पावर सिस्टम के लिए डिज़ाइन किया गया है। यह प्राथमिक है इसका कार्य ऊर्जावान, नो-लोड स्थितियों के तहत उच्च-वोल्टेज सर्किट को कनेक्ट या डिस्कनेक्ट करना और दृश्यमान प्रदान करना है बसबार, सर्किट ब्रेकर, ट्रांसफार्मर और अन्य उच्च-वोल्टेज के रखरखाव के लिए विद्युत अलगाव निकासी उपकरण.
-जीबी 1985-2004: एसी हाई वोल्टेज डिस्कनेक्ट स्विच और ग्राउंडिंग स्विच
-आईईसी 62271-102: हाई वोल्टेज स्विचगियर और कंट्रोलगियर
-जीबी/टी 11022: उच्च वोल्टेज स्विचगियर और कंट्रोलगियर के लिए सामान्य विशिष्टताएँ

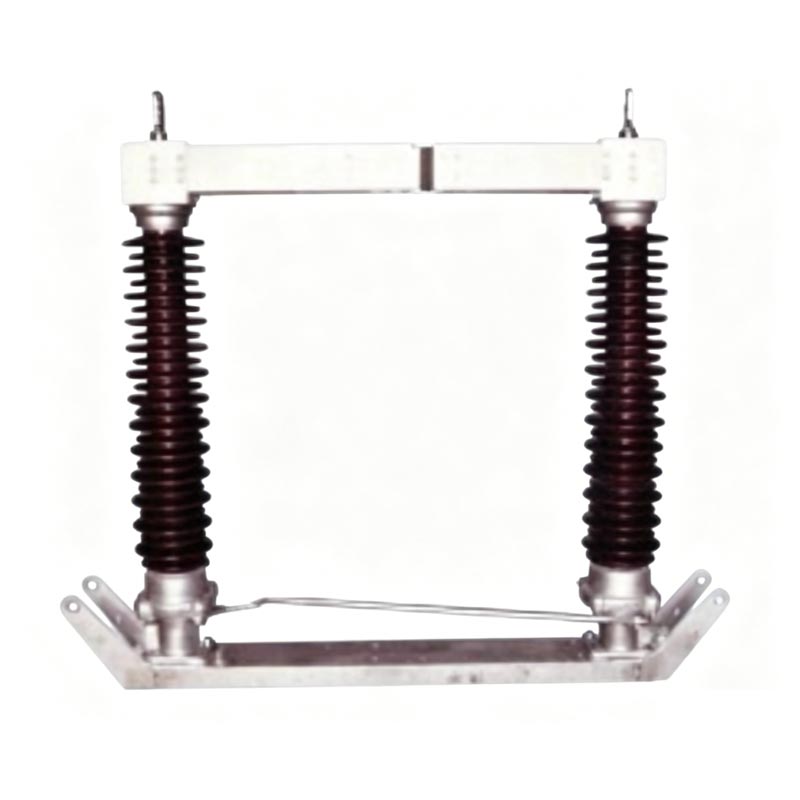

GW4 सीरीज: डबल-पोस्ट इंसुलेटर, क्षैतिज घूर्णन, बाधित प्रकार
1. डबल-पोस्ट इंसुलेटर संरचना, प्रति चरण दो पोस्ट इंसुलेटर क्षैतिज रूप से 90° समकालिक रूप से घूमते हैं।
2. मुख्य संपर्क केंद्र-टूटे हुए, सिल्वर-प्लेटेड तांबे के संपर्क, कम संपर्क प्रतिरोध और अच्छी चालकता हैं।
3. बेस हॉट-डिप गैल्वेनाइज्ड स्टील से बना है, जिसमें सीलबंद बीयरिंग, संक्षारण प्रतिरोधी और टिकाऊ है।
4. GW4 डिस्कनेक्ट स्विच को मैकेनिकल के साथ सिंगल-साइडेड या डबल-साइडेड ग्राउंडिंग स्विच से लैस किया जा सकता है
परिचालन सुरक्षा सुनिश्चित करने के लिए इंटरलॉकिंग।
5. ऑपरेटिंग तंत्र मैनुअल (CS14G, CS17G) या इलेक्ट्रिक (CJ6B, CJ11, XCJ-I) हो सकता है।
| पैरामीटर | विनिर्देश |
| रेटेड वोल्टेज | 126kV (110kV सिस्टम) |
| रेटेड आवृत्ति | 50 हर्ट्ज |
| वर्तमान मूल्यांकित | 630ए, 1250ए, 1600ए, 2000ए, 2500ए |
| रेटेड कम समय में करंट सहने की क्षमता (1s) | 31.5kA, 40kA, 50kA |
| रेटेड पीक करंट झेलने योग्य | 80kA, 100kA, 125kA |
| 1 मिनट ड्राई एसी वोल्टेज झेलता है | - पृथ्वी से: 140 केवी - एक्रॉस ब्रेक: 160 केवी |
| ऑपरेशन तापमान | -40°C से +40°C |
| ऊंचाई | ≤ 2000 मी |

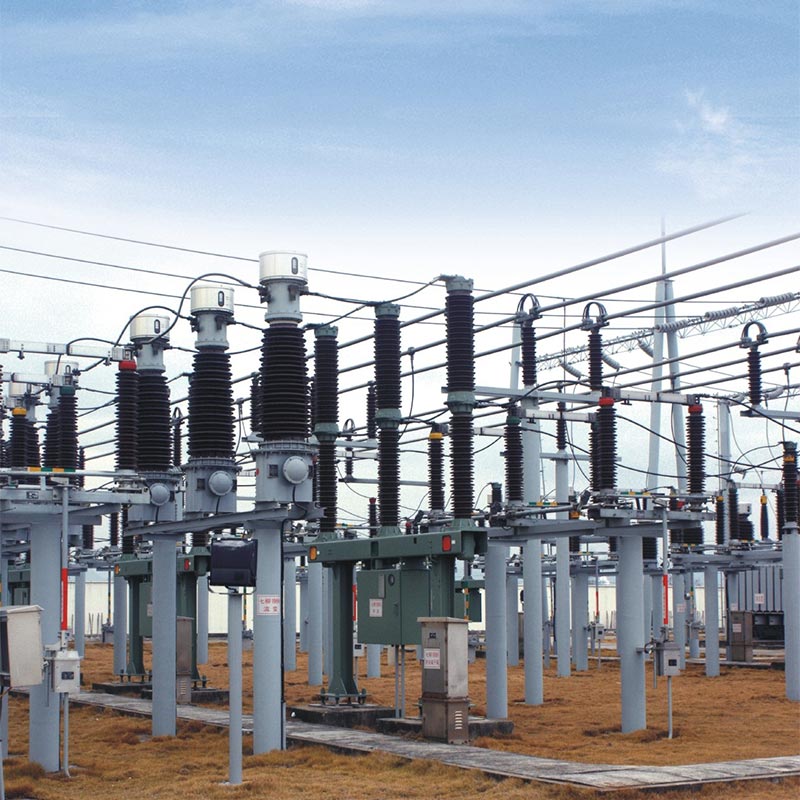

एक 110kV... पवन ऊर्जा सबस्टेशन परियोजना
यह परियोजना महत्वपूर्ण तापमान अंतर वाले उत्तरी क्षेत्र में स्थित है, जिसके लिए उच्च उपकरणों की आवश्यकता होती है विश्वसनीयता और ठंड प्रतिरोध। प्रोजेक्ट में इलेक्ट्रिक से सुसज्जित कई यूसुने जीडब्ल्यू4 डिस्कनेक्ट स्विच का चयन किया गया तंत्र और दो तरफा ग्राउंडिंग स्विच। कमीशनिंग के बाद से कई वर्षों तक, उपकरण स्थिर रूप से काम कर रहा है, विश्वसनीय यांत्रिक क्रियाओं और उत्कृष्ट संक्षारण प्रतिरोध के साथ, सबस्टेशन रखरखाव सुरक्षा को प्रभावी ढंग से सुनिश्चित करना और दैनिक संचालन दक्षता, उपयोगकर्ता से उच्च प्रशंसा अर्जित करती है।

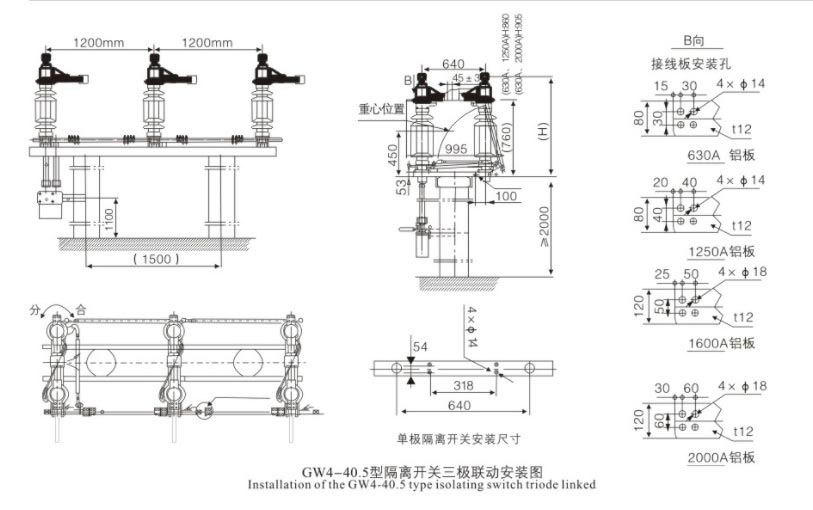

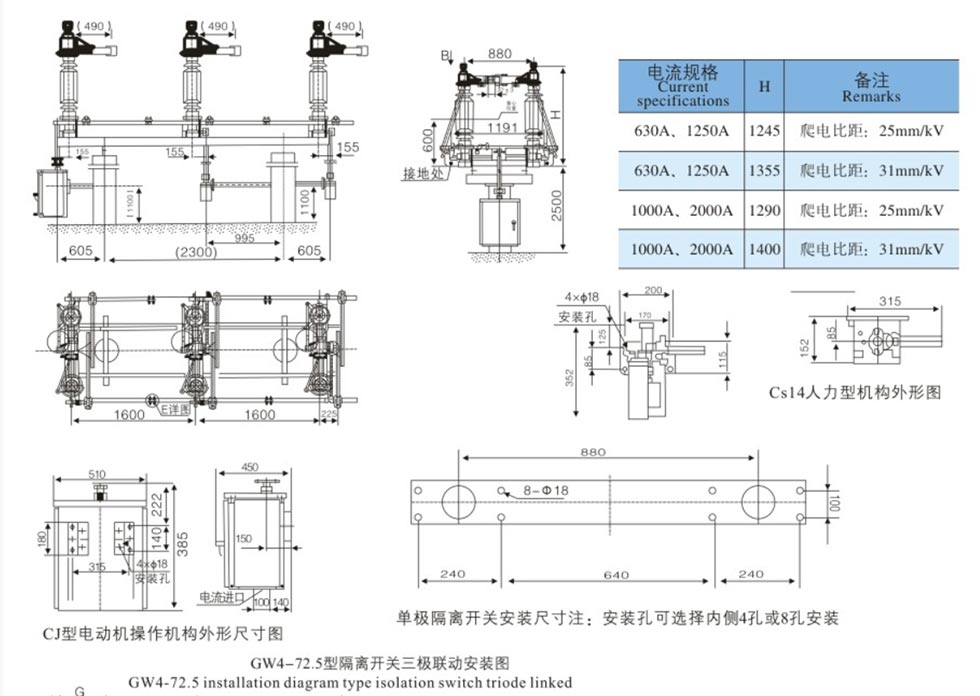

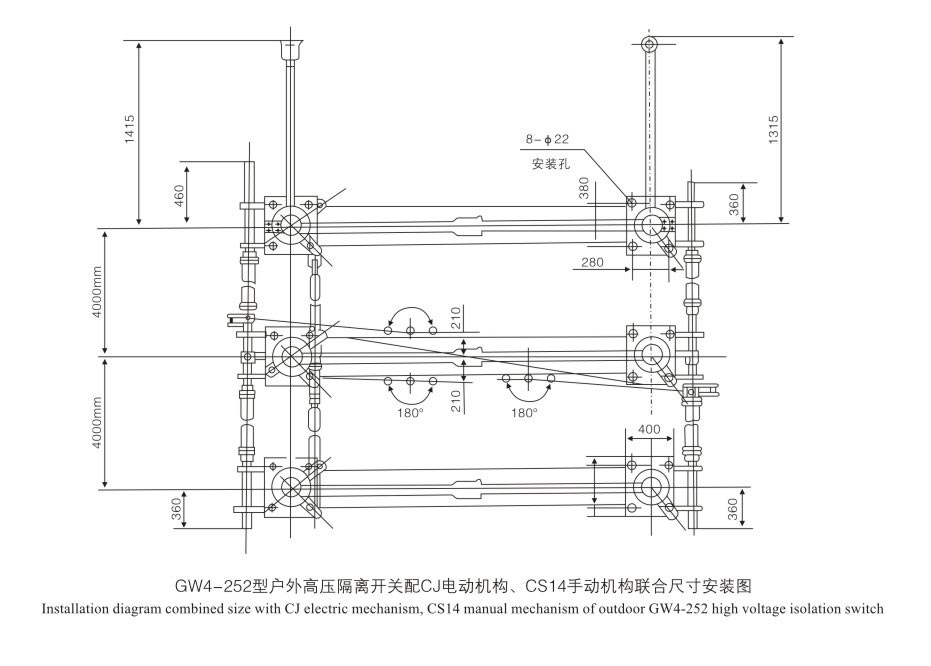

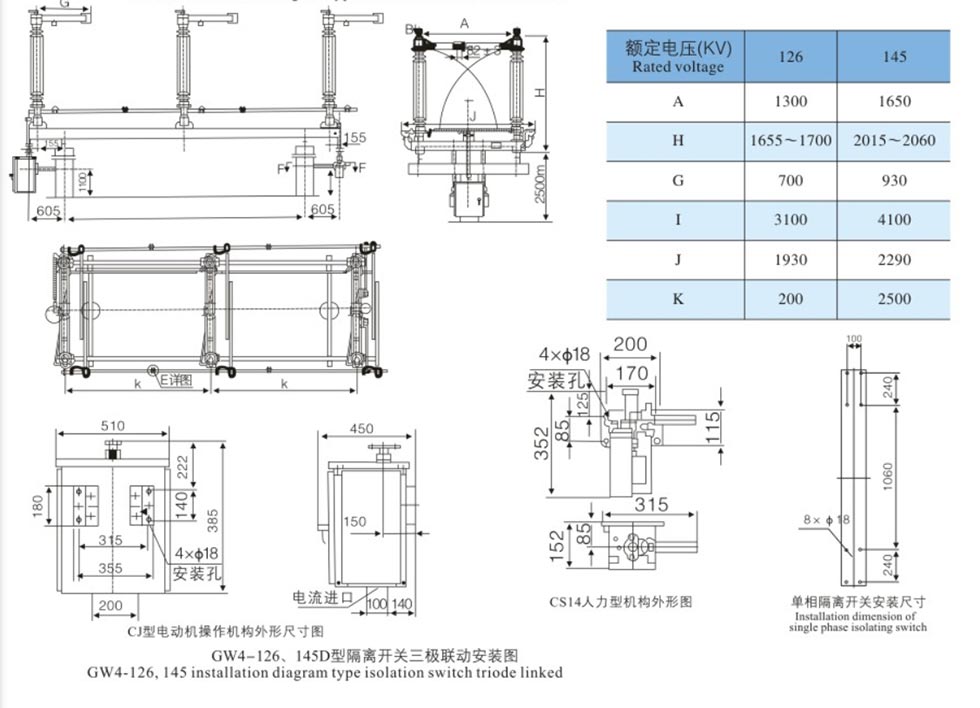

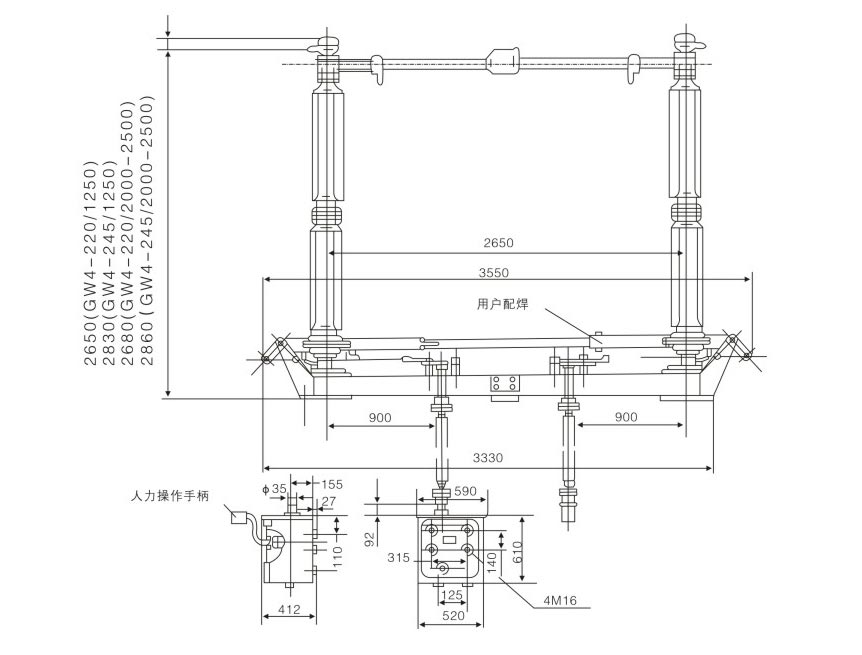

| वस्तु | इकाई | पैरामीटर | |||||
| रेटेड वोल्टेज | के.वी | 40.5 | 72.5 | 126 | 145 | ||
| रेटेड इन्सुलेशन स्तर | 1 मिनट बिजली आवृत्ति वोल्टेज का सामना करती है (प्रभावी मूल्य) | ज़मीन पर | के.वी | 95 | 160 | 230 | 275 |
| फ्रैक्चर | के.वी | 118 | 200 | 230+70 | 275+85 | ||
| रेटेड बिजली आवेग वर्तमान (पीक) का सामना करता है | ज़मीन पर | के.वी | 185 | 350 | 550 | 650 | |
| फ्रैक्चर | के.वी | 215 | 410 | 550+110 | 650+120 | ||
| रेटेड आवृत्ति | हर्ट्ज | 50/60 | |||||
| वर्तमान मूल्यांकित | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| रेटेड कम समय में करंट झेलने वाला | के.ए | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| रेटेड शिखर धारा का सामना करता है | के.ए | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| रेटेड शॉर्ट सर्किट अवधि | चाकू/तलवार | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| रेटेड मैकेनिकल टर्मिनल लोड | क्षैतिज और लंबवत | N | 1250 | 1250 | 1250 | 1250 | |
| क्षैतिज | N | 750 | 750 | 750 | 750 | ||
| ऊर्ध्वाधर बल | N | 1000 | 1000 | 1000 | 1000 | ||
| क्रीपेज दूरी | मिमी | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| यांत्रिक जीवन | टाइम्स | 5000 | 5000 | 1000 | 5000 | ||
| मोटर एक्चुएटर | नमूना | सी जे | सी जे | सी जे | सी जे | ||
| मोटर वोल्टेज | V | AC380、AC220、DC220、DC110 | |||||
| वोल्टेज नियंत्रण पाश | V | AC380、AC220、DC220、DC110 | |||||
| अंक, समापन समय | s | 7±1 | |||||
|
मानव उत्प्रेरक |
नमूना | सीएस14 सीएस17 | |||||
| विद्युत चुम्बकीय लॉक वोल्टेज | V | AC220、DC220、DC110 | |||||
• इंसुलेटर: कोई दरार, क्षति या गंदगी नहीं।
• संपर्क: साफ़, सिल्वर-प्लेटेड सतह बरकरार।
• फास्टनर: सभी बोल्ट कड़े।
• तंत्र: सुचारू घुमाव; चलने वाले हिस्सों को चिकनाई दें।
• इन्सुलेटर ऊर्ध्वाधरता: शिम के साथ समायोजित करें (प्रति स्थान अधिकतम 3 मिमी)।
• तीन-चरण तुल्यकालन: क्रैंक-आर्म और लिंकेज छड़ों को समायोजित करें।
• संपर्क दबाव: उचित प्रविष्टि और दबाव सुनिश्चित करें।
• केवल बिना किसी लोड के संचालित करें; पुष्टि करें कि सर्किट ब्रेकर खुला है।
• मैनुअल ऑपरेशन: ऑपरेटिंग हैंडल का उपयोग करें; अत्यधिक बल से बचें.
• मोटर चालित संचालन: स्थानीय/रिमोट नियंत्रण का उपयोग करें; मॉनिटर स्थिति.
• इंटरलॉक: यदि इंटरलॉक किया गया है तो ऑपरेशन को मजबूर न करें।
• आवधिक ओवरहाल: हर 1-2 साल में।
• स्वच्छ इंसुलेटर और संपर्क; औद्योगिक वैसलीन लगाएं।
• बियरिंग्स और ट्रांसमिशन भागों को लुब्रिकेट करें।
• ढीले बोल्ट, घिसे हुए संपर्क और इंसुलेटर क्षति की जाँच करें।
• शॉर्ट-सर्किट के बाद: तुरंत निरीक्षण करें।
• संचालित नहीं किया जा सकता: इंटरलॉक, जाम लिंकेज, या मोटर की खराबी की जाँच करें।
• अतुल्यकालिक चरण: क्रॉस-लिंकेज छड़ें समायोजित करें।
• ज़्यादा गरम होने से संपर्क करें: साफ़ करें और फिर से कस लें; चांदी चढ़ाना की जाँच करें.
उत्तर: नहीं। GW4 डिस्कनेक्ट स्विच केवल वोल्टेज-ओनली, नो-लोड के तहत अलगाव और स्विचिंग के लिए उपयुक्त है शर्तें. इसमें चाप-बुझाने की क्षमता नहीं है और लोड के तहत संचालन की सख्त मनाही है। यह सर्किट ब्रेकर के साथ संयोजन में उपयोग किया जाना चाहिए।
ए: मैकेनिकल इंटरलॉक एक सुरक्षित ऑपरेटिंग अनुक्रम लागू करता है: मुख्य स्विच खुला → ग्राउंडिंग स्विच बंद; ग्राउंडिंग स्विच खुला → मुख्य स्विच बंद, गलत संचालन को रोकना और रखरखाव की सुरक्षा सुनिश्चित करना कार्मिक.
ए: मानक प्रकार ≤2000 मीटर की ऊंचाई और -40 ℃ से + 40 ℃ के तापमान वाले वातावरण के लिए उपयुक्त है। जो अधिकांश आउटडोर सबस्टेशनों की जरूरतों को पूरा कर सकता है; विशेष ऊंचाई वाले या अत्यधिक प्रदूषित क्षेत्रों के लिए, प्रबलित इन्सुलेशन और जंग-रोधी समाधानों को अनुकूलित किया जा सकता है।
