ट्रांसफार्मर न्यूट्रल ग्राउंडिंग सिस्टम के लिए Usune GW8 और GW13 श्रृंखला के हाई वोल्टेज डिस्कनेक्टर्स आउटडोर हाई-वोल्टेज हैं ट्रांसफार्मर न्यूट्रल पॉइंट ग्राउंडिंग सिस्टम के लिए विशेष रूप से डिज़ाइन किए गए विद्युत उपकरण। 50Hz/60Hz AC के लिए उपयुक्त सिस्टम, वे 40.5kV, 72kV और 110kV वोल्टेज विनिर्देशों में उपलब्ध हैं। उनका मुख्य कार्य सुरक्षित रूप से स्विच करना है बिजली के लिए सुरक्षा आवश्यकताओं को पूरा करते हुए, नो-लोड स्थितियों के तहत ट्रांसफार्मर तटस्थ बिंदु कनेक्शन स्थिति सिस्टम ऑपरेशन मोड स्विचिंग और उपकरण रखरखाव।

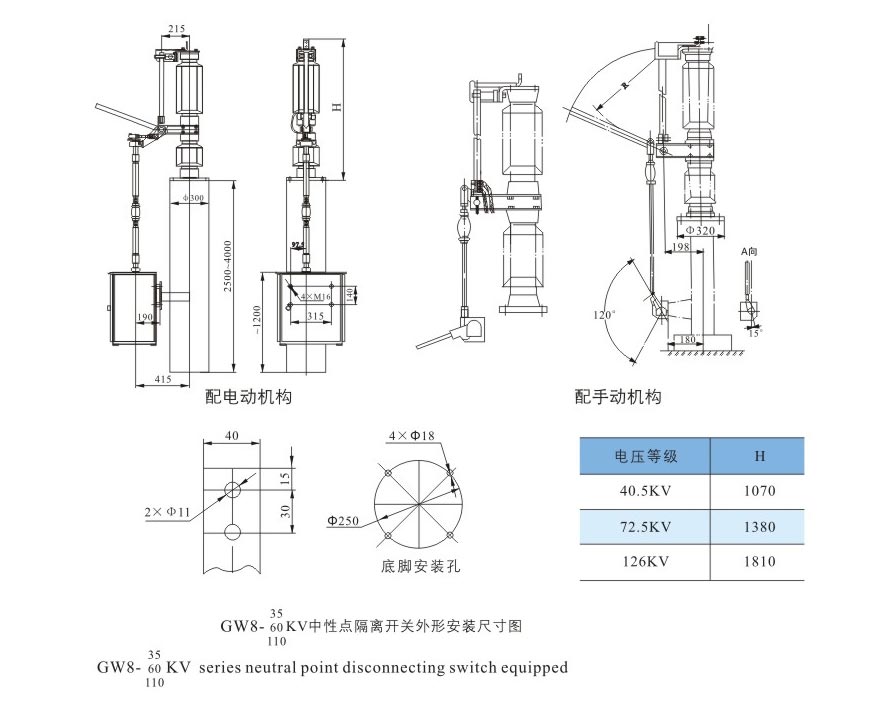

1. GW8 सीरीज़: CJ-टाइप इलेक्ट्रिक ऑपरेटिंग मैकेनिज्म या CS8-टाइप मैनुअल ऑपरेटिंग मैकेनिज्म से लैस किया जा सकता है, पारंपरिक सबस्टेशनों में तटस्थ बिंदु ग्राउंडिंग परिदृश्यों के लिए उपयुक्त।

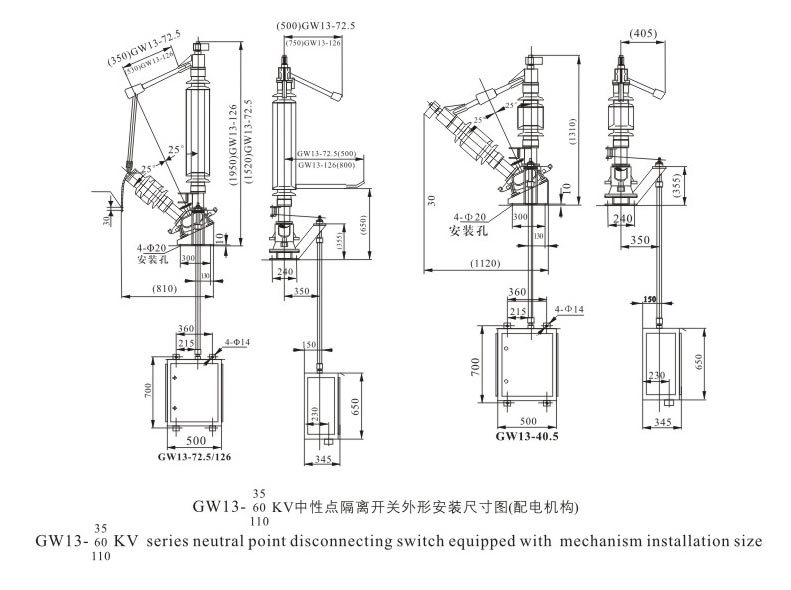

2. GW13 श्रृंखला: CJ-प्रकार के इलेक्ट्रिक ऑपरेटिंग तंत्र या CS14-प्रकार के मैनुअल ऑपरेटिंग से सुसज्जित किया जा सकता है तंत्र, अधिक लचीला संचालन और उच्च विश्वसनीयता प्रदान करता है।

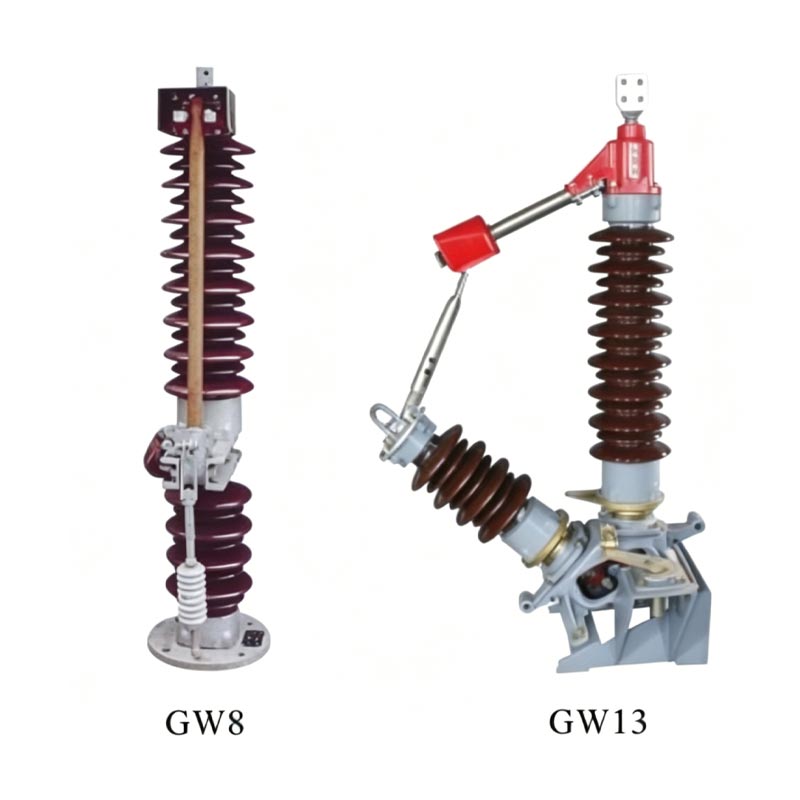

ट्रांसफार्मर न्यूट्रल ग्राउंडिंग सिस्टम के लिए GW8 और GW13 श्रृंखला के उच्च वोल्टेज डिस्कनेक्ट एकल-पोल को अपनाते हैं संरचना, मुख्य रूप से एक ध्रुव निकाय और एक संचालन तंत्र से बनी है।
इसमें बेस, पोस्ट इंसुलेटर, कंडक्टिव आर्म, संपर्क आदि शामिल हैं। पोस्ट इंसुलेटर विश्वसनीय विद्युत प्रदान करता है इन्सुलेशन, प्रवाहकीय भुजा और संपर्क मुख्य प्रवाहकीय सर्किट बनाते हैं, और आधार स्थिर सुनिश्चित करता है स्थापना.
डिस्कनेक्टर के खुलने और बंद होने की क्रिया को साकार करते हुए, एक लिंकेज के माध्यम से घूमने के लिए प्रवाहकीय भुजा को चलाता है स्विच. सटीक स्थिति और स्थिर संचालन खोलने के बाद स्पष्ट और विश्वसनीय वियोग सुनिश्चित करता है।
उत्कृष्ट इन्सुलेशन ताकत के साथ उच्च गुणवत्ता वाली इन्सुलेशन सामग्री और सटीक संपर्क डिजाइन का उपयोग करता है आर्क-बुझाने का प्रदर्शन, सुरक्षित नो-लोड स्विचिंग सुनिश्चित करना।
स्वचालित नियंत्रण और ऑन-साइट मैनुअल ऑपरेशन के अनुकूल, इलेक्ट्रिक और मैन्युअल दोनों ऑपरेशन मोड का समर्थन करता है विभिन्न परिदृश्यों की आवश्यकताएँ।
विशेष रूप से बाहरी उपयोग के लिए डिज़ाइन किया गया, उच्च और निम्न तापमान, आर्द्रता, संक्षारण और प्रदूषण के लिए प्रतिरोधी, विभिन्न कठोर बाहरी वातावरणों के लिए उपयुक्त।
सख्त सामग्री चयन और प्रक्रिया नियंत्रण, एक व्यापक गुणवत्ता प्रबंधन प्रणाली के साथ मिलकर, एक परिणाम देता है कम विफलता दर और दीर्घकालिक स्थिर संचालन।
कॉम्पैक्ट संरचना, आसान स्थापना और रखरखाव, बाद के संचालन और रखरखाव को प्रभावी ढंग से कम करना लागत.
पूर्वी चीन में एक 220kV शहरी केंद्रीय सबस्टेशन ट्रांसफार्मर के लिए Usune GW8-110kV हाई वोल्टेज डिस्कनेक्टर का उपयोग करता है इसके मुख्य ट्रांसफार्मर के लिए न्यूट्रल ग्राउंडिंग सिस्टम। यह सबस्टेशन शहर में बिजली आपूर्ति के लिए जिम्मेदार है केंद्र, जिसके लिए अत्यधिक उच्च उपकरण विश्वसनीयता और सुरक्षा की आवश्यकता होती है। 2022 में इसके चालू होने के बाद से, उपकरण ने हजारों न्यूट्रल पॉइंट स्विचिंग ऑपरेशन सफलतापूर्वक पूरे कर लिए हैं। वार्षिक रखरखाव और ग्रिड के दौरान ऑपरेशन मोड समायोजन, इसके लचीले संचालन और विश्वसनीय संपर्क प्रदर्शन ने प्रभावी ढंग से सुनिश्चित किया है रखरखाव कर्मियों की व्यक्तिगत सुरक्षा और पावर ग्रिड का स्थिर संचालन।
उत्तर पश्चिमी चीन में एक बड़े पवन फार्म सबस्टेशन ने ट्रांसफार्मर न्यूट्रल ग्राउंडिंग सिस्टम के लिए यूसुने GW13-72kV उच्च वोल्टेज डिस्कनेक्ट का चयन किया। इस क्षेत्र में कठोर प्राकृतिक परिस्थितियाँ हैं, जिनमें बड़े तापमान का अंतर, तेज़ हवाएँ हैं और रेतीले तूफ़ान, और ऊँचाई। GW13 श्रृंखला के उत्पाद, उनकी उत्कृष्ट आउटडोर अनुकूलन क्षमता और संक्षारण के साथ प्रतिरोध, पवन फार्म ट्रांसफार्मर के साथ प्रभावी ढंग से सहयोग करते हुए, तीन वर्षों से अधिक समय से स्थिर रूप से काम कर रहा है पवन ऊर्जा उत्पादन के सुरक्षित और स्थिर संचालन को सुनिश्चित करने के लिए तटस्थ बिंदु ग्राउंडिंग सुरक्षा प्रणाली प्रणाली और बिजली का सुचारू ग्रिड कनेक्शन।
| वस्तु | इकाई | GW8 | GW13 | |||||
| नमूना | GW8 | GW13 | ||||||
| रेटेड वोल्टेज | के.वी | 40.5 | 72.5 | 126 | 40.5 | 72.5 | 126 | |
| 1 मिनट बिजली आवृत्ति वोल्टेज का सामना करती है | के.वी | 85 | 140 | 230 | 85 | 160 | 230 | |
| बिजली का आवेग वोल्टेज का सामना करता है | के.वी | 185 | 325 | 550 | 185 | 350 | 550 | |
| वर्तमान मूल्यांकित | A | 630 | 630、1250 | |||||
| रेटेड कम समय में करंट झेलने वाला | केए/एस | 25/4 | 31.5/4 | |||||
| रेटेड शिखर धारा का सामना करता है | के.ए | 63 | 80 | |||||
| रेटेड मैकेनिकल टर्मिनल लोड (स्तर) | N | 750 | 750 | 1000 | 750 | 1000 | 1250 | |
| मोटर एक्चुएटर | नमूना | सी जे | सी जे | |||||
| मोटर वोल्टेज | V | AC380、AC220、DC220、DC110 | AC380、AC220、DC220、DC110 | |||||
| वोल्टेज नियंत्रण पाश | V | AC380、AC220、DC220、DC110 | AC380、AC220、DC220、DC110 | |||||
| अंक, समापन समय | s | 7±1 | 7±1 | |||||
| आउटपुट कोण | 180° | 180° | ||||||
| मानव उत्प्रेरक | नमूना | CS8-5 | सीएस14 | |||||
| वोल्टेज नियंत्रण पाश | V | AC220 | AC220 | |||||
ए: मुख्य अंतर मिलान ऑपरेटिंग तंत्र और कुछ संरचनात्मक डिजाइनों में निहित है। GW8 श्रृंखला है सीजे-प्रकार के विद्युत तंत्र या सीएस8-प्रकार के मैनुअल तंत्र से सुसज्जित; GW13 श्रृंखला एक से सुसज्जित है सीजे-प्रकार विद्युत तंत्र या सीएस14-प्रकार मैनुअल तंत्र। संरचनात्मक रूप से, इसमें एक अनुकूलित घूर्णन संपर्क की सुविधा है डिज़ाइन, उन्नत स्व-सफाई क्षमताओं और कठोर बाहरी वातावरण के लिए बेहतर उपयुक्तता प्रदान करता है।
उत्तर: हाँ. यह श्रृंखला मजबूत पर्यावरणीय अनुकूलन क्षमता के साथ विशेष रूप से बाहरी उपयोग के लिए डिज़ाइन की गई है। यह काम कर सकता है आम तौर पर ऊंचाई पर ≤1000 मीटर (उच्च ऊंचाई को अनुकूलित किया जा सकता है) और -40℃ से +40℃ तक के तापमान में। यह इसमें उत्कृष्ट नमी प्रतिरोध, प्रदूषण प्रतिरोध और संक्षारण प्रतिरोध है। विशेष संक्षारणरोधी और उपयोगकर्ता की आवश्यकताओं के अनुसार एंटी-आइसिंग उपचार प्रदान किए जा सकते हैं।
Usune GW8 और GW13 श्रृंखला ट्रांसफार्मर (ट्रांसफार्मर न्यूट्रल ग्राउंडिंग सिस्टम के लिए उच्च वोल्टेज डिस्कनेक्ट) हैं उन्नत प्रौद्योगिकी, विश्वसनीय गुणवत्ता और उत्कृष्ट प्रदर्शन को एकीकृत करने वाले उच्च गुणवत्ता वाले उत्पाद। एक के रूप में चीन में पेशेवर निर्माता और आपूर्तिकर्ता, यूसुने हमेशा गुणवत्ता पहले के सिद्धांतों का पालन करता है ग्राहक अग्रणी, वैश्विक स्तर पर सुरक्षित, विश्वसनीय और कुशल उच्च-वोल्टेज विद्युत उपकरण समाधान प्रदान करता है बिजली प्रणाली ग्राहक। उनमें से, तटस्थ बिंदु ग्राउंडिंग डिस्कनेक्ट स्विच उत्पाद व्यापक हो गए हैं अपने समृद्ध व्यावहारिक अनुप्रयोग अनुभव के कारण बिजली उद्योग के ग्राहकों से मान्यता और विश्वास बिक्री के बाद की व्यापक सेवा।
