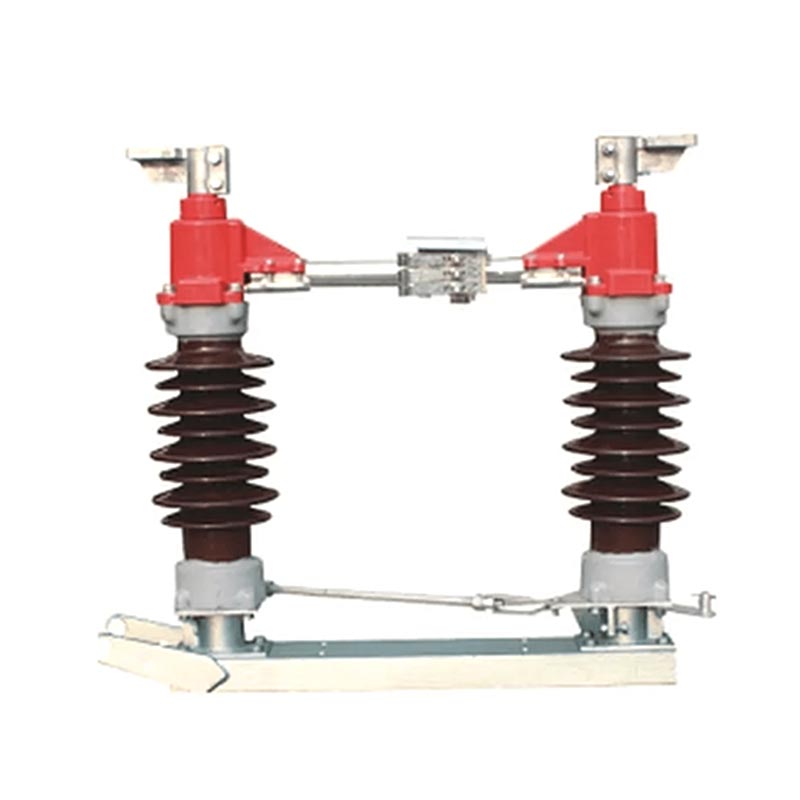

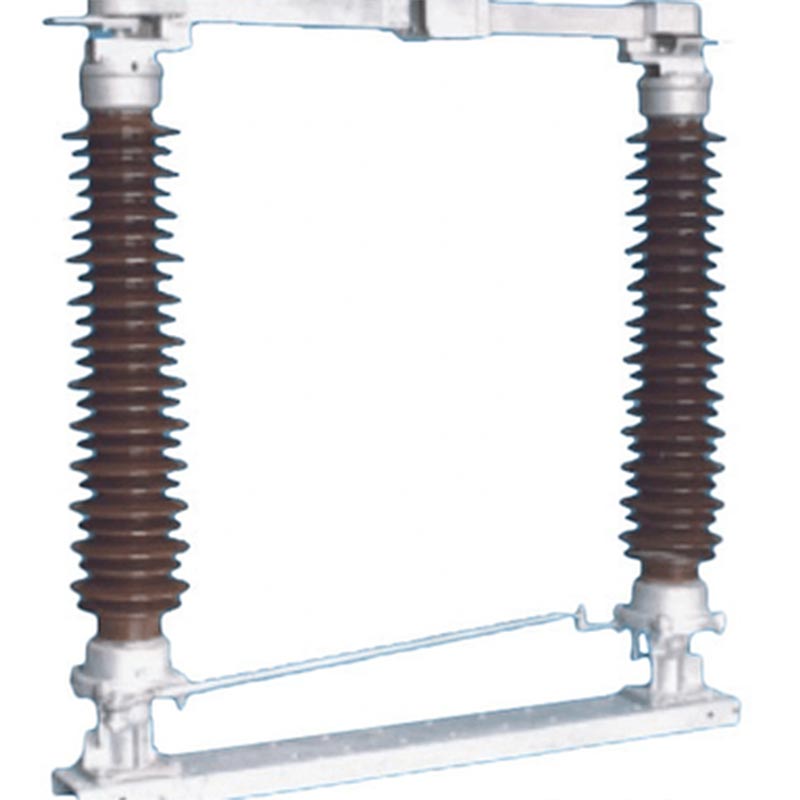

आउटडोर सबस्टेशन डिस्कनेक्टर स्विच

Usune GW4 श्रृंखला आउटडोर सबस्टेशन डिस्कनेक्टर स्विच स्वतंत्र रूप से विकसित एक मुख्य उत्पाद है यूसुने द्वारा निर्मित। यह 50Hz की रेटेड आवृत्ति और 35kV के रेटेड वोल्टेज वाले AC सर्किट के लिए उपयुक्त है 170kV. मुख्य रूप से नो-लोड परिस्थितियों में सर्किट खोलने और बंद करने के लिए उपयोग किया जाता है, यह एक अपरिहार्य सुरक्षा है विद्युत पारेषण और वितरण प्रणालियों में घटक। यह व्युत्पन्न उत्पादों के लिए एक बुनियादी इकाई के रूप में भी काम कर सकता है इसी श्रृंखला में, विभिन्न परियोजना आवश्यकताओं को पूरा करने के लिए मजबूत विस्तारशीलता की पेशकश की गई है।

आउटडोर सबस्टेशन डिस्कनेक्टर स्विच एक क्षैतिज रोटरी स्विचिंग संरचना को अपनाता है, जिसमें स्थिर विशेषता होती है यांत्रिक प्रदर्शन, उच्च इन्सुलेशन स्तर, मजबूत प्रदूषण प्रतिरोध, और सुविधाजनक स्थापना और रख-रखाव. यह प्रभावी ढंग से बिजली की आपूर्ति को अलग करता है, विद्युत उपकरण रखरखाव की सुरक्षा सुनिश्चित करता है, और नो-लोड स्विचिंग ऑपरेशन को पूरा करता है, जो इसे उच्च जैसे विभिन्न कठोर बाहरी वातावरणों के लिए उपयुक्त बनाता है ऊंचाई, कम तापमान और भारी प्रदूषण।

मुख्य उत्पाद कार्य

1. पावर आइसोलेशन: रखरखाव की सुरक्षा सुनिश्चित करते हुए, उपकरण को पावर ग्रिड से प्रभावी ढंग से डिस्कनेक्ट करता है कार्मिक और उपकरण;
2. दीर्घकालिक भार क्षमता: निरंतर बिजली सुनिश्चित करते हुए, विस्तारित अवधि के लिए रेटेड लोड करंट को स्थिर रूप से ले जा सकता है आपूर्ति;
3. नो-लोड स्विचिंग: अनलोडेड लाइनों और ट्रांसफार्मर की नो-लोड स्विचिंग, साथ ही बसबार स्विचिंग को पूरा करता है संचालन, पावर ग्रिड की लचीली समायोजन आवश्यकताओं को पूरा करना;
4. ग्राउंडिंग सुरक्षा: विश्वसनीय सर्किट ग्राउंडिंग प्राप्त करने के लिए आवश्यकतानुसार ग्राउंडिंग स्विच के साथ कॉन्फ़िगर किया जा सकता है, परिचालन सुरक्षा को और बढ़ाना।

अनुपालन मानक

उत्पाद की गुणवत्ता और परिचालन सुरक्षा सुनिश्चित करने के लिए, Usune GW4 श्रृंखला सख्ती से अंतर्राष्ट्रीय का पालन करती है आईईसी 62271-102 "हाई वोल्टेज एसी डिस्कनेक्ट स्विच और ग्राउंडिंग स्विच" सहित आधिकारिक मानक और IEC 60694 "उच्च वोल्टेज स्विचगियर और कंट्रोलगियर के लिए सामान्य तकनीकी स्थितियाँ"। फ़ैक्टरी कार्यान्वयन करती है a कठोर गुणवत्ता निरीक्षण प्रक्रिया। प्रत्येक उत्पाद को छोड़ने से पहले व्यापक प्रदर्शन परीक्षण से गुजरना पड़ता है फ़ैक्टरी यह सुनिश्चित करेगी कि सभी पैरामीटर मानक आवश्यकताओं को पूरा करें।

उत्पाद तकनीकी पैरामीटर Usune GW4 श्रृंखला में कई मॉडल शामिल हैं जैसे GW4(A)-35(D)(W), GW4(A)-126(D)(W), और GW4(A)-170(D)(W), 630A से 2500A तक की रेटेड धाराओं के साथ, विभिन्न वोल्टेज स्तरों और लोड के लिए उपयुक्त परिदृश्य. मुख्य तकनीकी पैरामीटर (प्रमुख संकेतक) इस प्रकार हैं:

इसके अलावा, उत्पाद CS11, CS17D, और CS14G मैनुअल ऑपरेटिंग मैकेनिज्म और CJ2 इलेक्ट्रिक से लैस हैं संचालन तंत्र. सुनिश्चित करने के लिए सहायक स्विच कॉन्फ़िगरेशन को तंत्र प्रकार के अनुसार अनुकूलित किया गया है लचीला और विश्वसनीय संचालन।

मुख्य उत्पाद संरचना

1. सीलबंद असर आवास

डबल-सील्ड डिज़ाइन, शाफ्ट असेंबली को दो रेडियल बॉल बेयरिंग द्वारा समर्थित किया जाता है, जो प्रभावी ढंग से रोकता है नमी, धूल और हानिकारक गैसों का प्रवेश।

2. स्व-अभिनय संपर्क उंगली

मध्य संपर्क एक स्व-अभिनय संपर्क उंगली का उपयोग करता है, जिससे स्प्रिंग की आवश्यकता समाप्त हो जाती है। यह अपने आप पर निर्भर है संपर्क को जकड़ने के लिए लोच, स्थिर संपर्क सुनिश्चित करना और रखरखाव लागत को कम करना।

3. इंटरलॉकिंग संरचना

मुख्य प्रवाहकीय सर्किट और ग्राउंडिंग स्विच एक इंटरलॉकिंग तंत्र से सुसज्जित हैं, जो यह सुनिश्चित करता है मुख्य सर्किट बंद होने पर ग्राउंडिंग स्विच बंद नहीं हो सकता है, और इसके विपरीत, गलत संचालन को रोका जा सकता है।

4. लचीला कनेक्शन

आउटगोइंग बेस के अंदर लचीला कनेक्शन प्रवाहकीय रॉड और टर्मिनल प्लेट पर मजबूती से तय होता है। तेल रहित स्व-चिकनाई बीयरिंग सुचारू रोटेशन सुनिश्चित करते हैं और सेवा जीवन का विस्तार करते हैं।

मुख्य विशेषताएं

1. व्यावसायिक डिज़ाइन + पेटेंट सुरक्षा

यूसुने के पास उच्च-वोल्टेज विद्युत उपकरण डिजाइन में कई वर्षों के अनुभव के साथ एक पेशेवर आर एंड डी टीम है। द GW4 श्रृंखला प्रवाहकीय घटक संरचना ने एक राष्ट्रीय उपयोगिता मॉडल पेटेंट प्राप्त किया है। संपर्क उंगली का उपयोग करता है उच्च शक्ति, उच्च चालकता और उच्च लोच वाली नई सामग्री, स्प्रिंग जंग जैसी समस्याओं से बचती है, हीट एनीलिंग के कारण क्लैम्पिंग बल में कमी आई और संपर्क प्रतिरोध में वृद्धि हुई।

2. परिपक्व प्रदर्शन + विश्वसनीय प्रौद्योगिकी

GW4 श्रृंखला परिपक्व उत्पादन तकनीक और स्थिर प्रदर्शन के साथ कई वर्षों से बाजार में है। घूमने वाले घटकों में एक रखरखाव-मुक्त डिज़ाइन होता है, और ट्रांसमिशन भागों में स्टेनलेस स्टील पिन का उपयोग किया जाता है मोलिब्डेनम डाइसल्फ़ाइड युक्त नायलॉन झाड़ियों के साथ। चिकनीता सुनिश्चित करने के लिए स्टील के घटकों को हॉट-डिप गैल्वनाइजिंग से गुजरना पड़ता है संचालन और दीर्घकालिक जंग की रोकथाम।

3. मानक अनुपालन + सख्त गुणवत्ता नियंत्रण

एक पेशेवर निर्माता के रूप में, यूसुने अपनी उत्पादन प्रक्रिया में अंतरराष्ट्रीय मानकों का सख्ती से पालन करता है। द फैक्ट्री एक व्यापक गुणवत्ता नियंत्रण प्रणाली का दावा करती है, जो कच्चे माल की खरीद से लेकर पूरी प्रक्रिया की निगरानी करती है उत्पाद संयोजन और परीक्षण के लिए। उत्पादों ने कई आधिकारिक परीक्षण और प्रमाणपत्र पारित किए हैं, और उनके प्रदर्शन को उद्योग में व्यापक रूप से मान्यता प्राप्त है।

4. विश्वसनीय गुणवत्ता + व्यापक सेवा

यूज़्यून ग्राहकों की संतुष्टि को प्राथमिकता देता है, व्यापक पूर्व-बिक्री परामर्श, स्थापना मार्गदर्शन और प्रदान करता है बिक्री के बाद रखरखाव सेवाएं। उत्पादों की लंबी सेवा जीवन और कम रखरखाव लागत होती है, और कारखाना ग्राहकों की चिंताओं को दूर करने के लिए व्यापक बिक्री-पश्चात सहायता प्रदान करता है।

अनुप्रयोग पर्यावरण

Usune GW4 श्रृंखला आउटडोर सबस्टेशन डिस्कनेक्टर स्विच को कठोर बाहरी वातावरण के लिए डिज़ाइन किया गया है मजबूत पर्यावरणीय अनुकूलनशीलता। परिचालन स्थितियों को निम्नलिखित आवश्यकताओं को पूरा करना चाहिए: ऊंचाई से अधिक नहीं 2000 मी; परिवेश का तापमान -40℃ से +40℃; हवा की गति 34 मीटर/सेकेंड से अधिक न हो; भूकंपीय तीव्रता 8 डिग्री से अधिक नहीं; आइसिंग की मोटाई 10 मिमी से अधिक नहीं; भारी धूल, रासायनिक संक्षारण, मजबूत कंपन और की अनुपस्थिति ज्वलनशील/विस्फोटक खतरे; और एक स्तरीय स्थापना नींव। यदि उपयोगकर्ता का एप्लिकेशन वातावरण इससे अधिक है उपरोक्त आवश्यकताओं के लिए, Usune के साथ एक अनुकूलित समाधान पर बातचीत की जा सकती है।

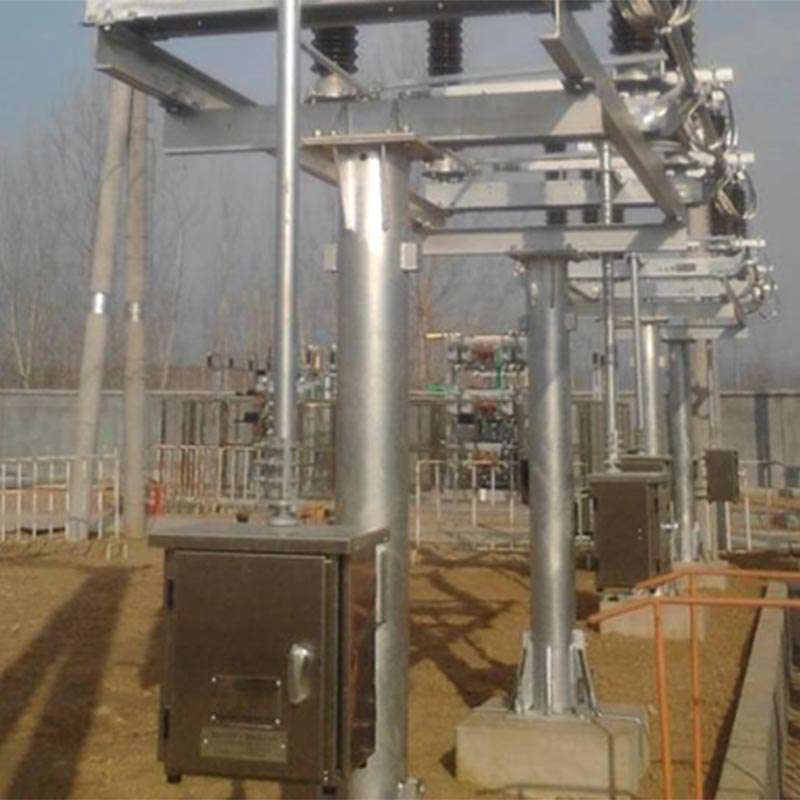

वास्तविक दुनिया का अनुप्रयोग मामला

परियोजना का नाम: उत्तरी चीन में 110kV आउटडोर सबस्टेशन नवीनीकरण परियोजना

परियोजना पृष्ठभूमि: यह सबस्टेशन उत्तरी चीनी शहर में स्थित है, जहाँ भीषण सर्दियाँ (न्यूनतम) पड़ती हैं तापमान -35℃) और बार-बार तेज़ हवाएँ। मूल डिस्कनेक्टर स्विच खराब निम्न-तापमान के कारण क्षतिग्रस्त हो गया प्रतिरोध, अस्थिर संचालन और उच्च रखरखाव लागत। व्यापक तुलना के बाद, प्रोजेक्ट टीम Usune GW4-126(D)(W)/1250 आउटडोर सबस्टेशन डिस्कनेक्टर स्विच का चयन किया। यूसुने ने एक संपूर्ण उत्पाद प्रदान किया सुइट और स्थापना मार्गदर्शन सेवाएँ।

अनुप्रयोग परिणाम: उत्पाद कमीशनिंग के बाद 3 वर्षों तक उत्कृष्ट प्रदर्शन करते हुए स्थिर रूप से संचालित हुआ है कम तापमान प्रतिरोध और हवा प्रतिरोध। इसका उद्घाटन और समापन संचालन लचीला और विश्वसनीय है। द स्व-सफाई संपर्क फ़ंक्शन धूल और बर्फ संचय के कारण होने वाली संपर्क विफलताओं को प्रभावी ढंग से रोकता है, और रखरखाव-मुक्त डिज़ाइन सबस्टेशन के दैनिक रखरखाव कार्यभार को कम करता है। परियोजना के मालिक अत्यधिक यूसुने उत्पादों के प्रदर्शन और बिक्री के बाद की सेवा को मान्यता देता है और एक दीर्घकालिक सहयोग पर हस्ताक्षर किए हैं यूसुने के साथ समझौता, इसे बाद के सबस्टेशन नवीनीकरण परियोजनाओं के लिए नामित निर्माता के रूप में नामित किया गया।

अक्सर पूछे जाने वाले प्रश्न

Q1: यदि Usune GW4 श्रृंखला का डिस्कनेक्टिंग स्विच उपयोग के दौरान ठीक से खुलने या बंद होने में विफल रहता है तो मुझे क्या करना चाहिए?

ए1: सबसे पहले, दृष्टि से निरीक्षण करें कि क्या कनेक्टिंग रॉड विकृत है, क्या जोड़ ढीला है, और क्या क्लैंप ढीला है या फिसल रहा है। एक विकृत कनेक्टिंग रॉड को बदलने की आवश्यकता है; जोड़ और क्लैंप ढीले होने चाहिए मैनुअल में निर्दिष्ट टॉर्क के अनुसार टॉर्क रिंच से कस दिया गया (तालिका 5 देखें)। यदि मैनुअल ऑपरेशन टॉर्क काफी बढ़ जाता है, यह घूमने वाले हिस्सों पर स्नेहक के सूखने या जंग लगने के कारण हो सकता है शाफ़्ट पिन. सुचारू संचालन सुनिश्चित करने के लिए घूमने वाले हिस्सों को साफ और चिकना करें।

Q2: Usune GW4 श्रृंखला के डिस्कनेक्टिंग स्विच के लिए रखरखाव चक्र और मुख्य बिंदु क्या हैं?

A2: उत्पाद को रखरखाव-मुक्त बनाने के लिए डिज़ाइन किया गया है, लेकिन यह सुनिश्चित करने के लिए नियमित निरीक्षण और रखरखाव की सिफारिश की जाती है दीर्घकालिक स्थिर संचालन: हर 2 साल में एक सरल ऑन-साइट निरीक्षण किया जाना चाहिए; सेवा से बाहर होने पर, रखरखाव हर 5 साल या हर 2000 ऑपरेशन में किया जाना चाहिए; हर बार एक बड़ा ओवरहाल किया जाना चाहिए 10 वर्ष या प्रत्येक 5000 ऑपरेशन। मुख्य रखरखाव बिंदुओं में शामिल हैं: यांत्रिक भागों की अखंडता की जाँच करना और इंसुलेटर, मुख्य प्रवाहकीय सर्किट के प्रतिरोध को मापना, बोल्ट की जकड़न की जाँच करना और परीक्षण करना सहायक स्विचों और इंटरलॉकिंग विद्युत घटकों की परिचालन स्थिति।

उत्पाद आपूर्ति और ऑर्डर देने के निर्देश

1. उत्पाद आपूर्ति पूर्णता: प्रत्येक Usune GW4 श्रृंखला डिस्कनेक्ट स्विच और ग्राउंडिंग स्विच के साथ आती है उत्पाद प्रमाणपत्र के साथ उपयोगकर्ता द्वारा आदेशित इंस्टॉलेशन सहायक उपकरण और ऑपरेटिंग तंत्र, सुचारू स्थापना और उपयोग सुनिश्चित करने के लिए स्थापना और संचालन मैनुअल, और सहायक सूची।

2. ऑर्डर करने के निर्देश ऑर्डर करते समय, कृपया निर्दिष्ट करें: उत्पाद मॉडल, नाम, रेटेड करंट, रेटेड वोल्टेज, क्या कोई ग्राउंडिंग स्विच कॉन्फ़िगर किया गया है (सिंगल ग्राउंडिंग/डबल ग्राउंडिंग); ऑपरेटिंग का प्रकार, मॉडल और नाम तंत्र; विद्युत चुम्बकीय लॉक की बिजली आपूर्ति और वोल्टेज रेटिंग (यदि कोई हो); का मॉडल और नियंत्रण वोल्टेज विद्युत संचालन तंत्र (यदि कोई हो)। यदि विशेष तकनीकी दस्तावेज़ या स्थापना सहायक उपकरण की आवश्यकता है, कृपया ऑर्डर करते समय निर्दिष्ट करें।

1. फिंगर टच बेस
2. उंगली का स्पर्श
3. चुंबकीय लॉक प्लेट
4. बोल्ट
5. संपर्क करें
चित्र 2 प्रमुख विद्युत संपर्क बिंदुओं का योजनाबद्ध आरेख

1. ग्राउंड चाकू स्थैतिक संपर्क सिर
2. संपर्क उंगली
3. पोजिशनिंग प्लेट
4. ग्राउंड चाकू ट्यूब
चित्र 3 ग्राउंडिंग ट्यूब और पोजिशनिंग प्लेट की स्थिति का योजनाबद्ध आरेख

चित्र 4 उत्थापन आरेख
