आलेख अवलोकन
यह मार्गदर्शिका बताती है कि एक एयर इंसुलेटेड रिंग मुख्य इकाई कैसे काम करती है, कौन से घटक इसके प्रदर्शन को निर्धारित करते हैं, इसकी तकनीकी विशिष्टताओं का मूल्यांकन कैसे करें, और खरीदारों को खरीदने से पहले क्या सत्यापित करना चाहिए। इसमें सामान्य अनुप्रयोग चुनौतियों, परिचालन सुरक्षा और रखरखाव प्रथाओं को भी शामिल किया गया है जो परिहार्य डाउनटाइम को कम करने में मदद कर सकते हैं।
1. एयर इंसुलेटेड रिंग मेन यूनिट आरएमयू क्या है?

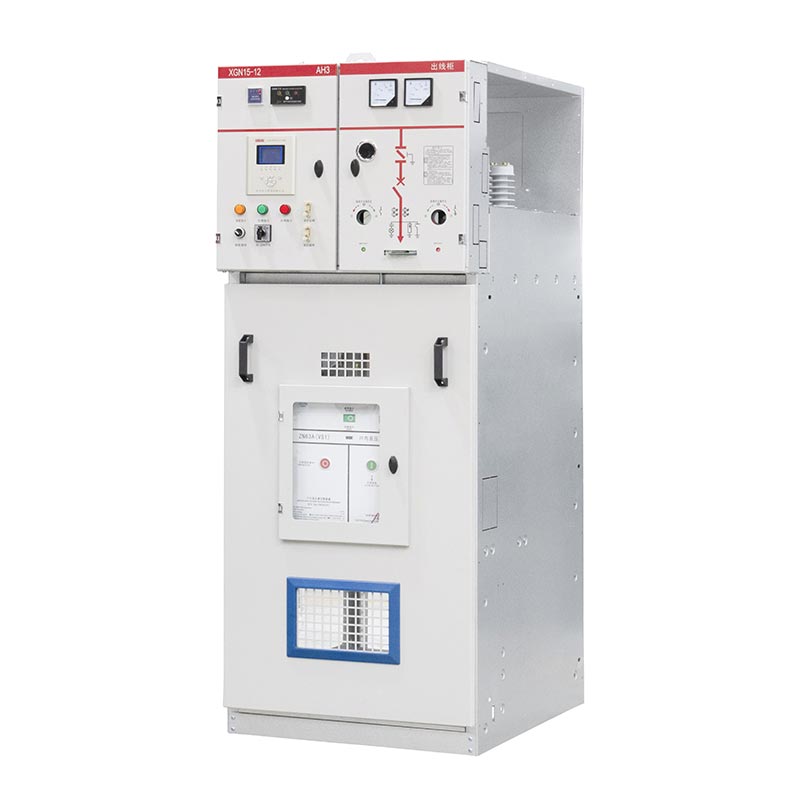

एकएयर इंसुलेटेड रिंग मेन यूनिट आरएमयूएक मध्यम-वोल्टेज विद्युत स्विचगियर असेंबली है जिसे वितरण नेटवर्क में सर्किट को जोड़ने, नियंत्रित करने और अलग करने के लिए डिज़ाइन किया गया है। यह उन डिब्बों में प्राथमिक इन्सुलेशन माध्यम के रूप में एसएफ₆ गैस पर निर्भर होने के बजाय लागू ऊर्जावान घटकों के आसपास एक इन्सुलेट माध्यम के रूप में वायुमंडलीय हवा का उपयोग करता है।
शब्दरिंग मुख्य इकाईरिंग वितरण व्यवस्था में उपकरण की भूमिका का वर्णन करता है। रिंग आम तौर पर कई वितरण बिंदुओं को जोड़ती है, जिससे नेटवर्क डिज़ाइन और ऑपरेटिंग कॉन्फ़िगरेशन की अनुमति होने पर बिजली को विभिन्न दिशाओं से सबस्टेशन तक पहुंचने की अनुमति मिलती है। एक आरएमयू एक कॉम्पैक्ट बाड़े के भीतर कई स्विचिंग कार्यों को जोड़ता है, जिससे वितरण ऑपरेटरों को फीडर और ट्रांसफार्मर कनेक्शन प्रबंधित करने में मदद मिलती है।
एक वितरण ट्रांसफार्मर के विपरीत, जो विद्युत वोल्टेज को बदलता है, एक आरएमयू मध्यम-वोल्टेज सर्किट के कनेक्शन और वियोग का प्रबंधन करता है। इसके कॉन्फ़िगरेशन के आधार पर, यह फ़्यूज़ या सर्किट ब्रेकर के माध्यम से लोड स्विचिंग, आइसोलेशन, अर्थिंग और फीडर सुरक्षा प्रदान कर सकता है।
एयर इंसुलेटेड आरएमयू का उपयोग उन अनुप्रयोगों में किया जाता है जहां इंजीनियरों को स्पष्ट रूप से परिभाषित स्विचिंग फ़ंक्शन, गैस-मुक्त इन्सुलेशन व्यवस्था और इंस्टॉलेशन वातावरण के अनुकूल कॉन्फ़िगरेशन की आवश्यकता होती है। किसी एक को निर्दिष्ट करने से पहले, प्रोजेक्ट टीम को सिस्टम वोल्टेज, गलती स्तर, ऑपरेटिंग स्कीम, उपलब्ध स्थान और लागू उपयोगिता आवश्यकताओं की पुष्टि करनी चाहिए।
2. एयर इंसुलेटेड आरएमयू कैसे काम करता है?
एक एयर इंसुलेटेड आरएमयू इनकमिंग रिंग फीडर और आउटगोइंग डिस्ट्रीब्यूशन सर्किट के बीच कनेक्शन को नियंत्रित करके विद्युत शक्ति का प्रबंधन करता है। एक सामान्य तीन-तरफ़ा व्यवस्था में, दो कार्यात्मक इकाइयाँ रिंग केबल अनुभागों को जोड़ती हैं, जबकि एक तीसरी स्थानीय ट्रांसफार्मर फीडर की आपूर्ति या सुरक्षा करती है।
सामान्य वितरण प्रचालन
सामान्य ऑपरेशन के दौरान, स्विचिंग डिवाइस नेटवर्क की अनुमोदित ऑपरेटिंग योजना के अनुसार स्थित होते हैं। कई वितरण नेटवर्क सामान्य रूप से खुले बिंदु के साथ रिंग के आकार के केबल लेआउट का उपयोग करते हैं। यह व्यवस्था पूरी रिंग को बंद लूप के रूप में संचालित किए बिना एक वैकल्पिक आपूर्ति मार्ग को संरक्षित करती है।
दोष अलगाव और आपूर्ति बहाली
यदि किसी केबल अनुभाग में कोई खराबी आ जाती है, तो सुरक्षा उपकरण डिज़ाइन के अनुसार दोष का पता लगाते हैं या उसे बाधित करते हैं, जबकि ऑपरेटर या एक अनुमोदित स्वचालन प्रणाली प्रभावित अनुभाग को अलग कर देती है। शेष स्वस्थ नेटवर्क को वैकल्पिक फीडर के माध्यम से बहाल किया जा सकता है, बशर्ते कि उपकरण रेटिंग, नेटवर्क क्षमता, सुरक्षा समन्वय और स्विचिंग प्रक्रियाएं इसकी अनुमति दें।
| संचालन की स्थिति | आरएमयू फ़ंक्शन | परिचालन उद्देश्य |
|---|---|---|
| सामान्य संचालन | निर्दिष्ट सर्किट कनेक्शन बनाए रखता है। | कनेक्टेड लोड को बिजली वितरित करें। |
| नियोजित रखरखाव | संबंधित सर्किट को अलग करता है और अनुमोदित अर्थिंग प्रक्रियाओं को सक्षम बनाता है। | सुरक्षित कार्य स्थिति स्थापित करें. |
| केबल में खराबी | प्रभावित अनुभाग को बाधित या अलग करने के लिए सिस्टम सुरक्षा योजना के साथ काम करता है। | प्रभावित नेटवर्क क्षेत्र को सीमित करें. |
| नेटवर्क बहाली | जहां अनुमति हो वहां स्वस्थ अनुभागों को फिर से जोड़ने के लिए अधिकृत स्विचिंग की अनुमति देता है। | यथासंभव सुरक्षित और शीघ्रता से सेवा बहाल करें। |
लोड स्विचिंग को फॉल्ट रुकावट से अलग करना महत्वपूर्ण है। एक लोड ब्रेक स्विच निर्दिष्ट स्विचिंग कर्तव्यों के लिए डिज़ाइन किया गया है; यह नहीं माना जाना चाहिए कि यह प्रत्येक शॉर्ट-सर्किट करंट को बाधित करता है। दोष सुरक्षा के लिए समन्वित फ़्यूज़-स्विच संयोजन या उपयुक्त सुरक्षा रिले के साथ सर्किट ब्रेकर की आवश्यकता हो सकती है।
3. एयर इंसुलेटेड आरएमयू के मुख्य घटक क्या हैं?
सटीक आंतरिक लेआउट निर्माता और मॉडल के अनुसार भिन्न होता है, लेकिन अधिकांश डिज़ाइन स्विचिंग डिवाइस, कंडक्टर, इन्सुलेशन संरचना, सुरक्षा तंत्र और वैकल्पिक निगरानी उपकरण को जोड़ते हैं।
लोड ब्रेक स्विच
लोड ब्रेक स्विच अपनी निर्दिष्ट सामान्य लोड-स्विचिंग शर्तों के तहत सर्किट को कनेक्ट या डिस्कनेक्ट करते हैं। रिंग कॉन्फ़िगरेशन में, वे ऑपरेटरों को इनकमिंग और आउटगोइंग केबल अनुभागों को नियंत्रित करने की अनुमति देते हैं। उनकी रेटेड बनाने, तोड़ने और कम समय में झेलने की क्षमताओं को इच्छित कर्तव्य से मेल खाना चाहिए।
बसबार और विद्युत कनेक्शन
बसबार कार्यात्मक इकाइयों के बीच प्रवाहकीय पथ प्रदान करते हैं। उनकी सामग्री, क्रॉस-सेक्शन, कनेक्शन गुणवत्ता और थर्मल डिज़ाइन वर्तमान-वहन क्षमता और तापमान वृद्धि को प्रभावित करते हैं। केबल समाप्ति भी निर्दिष्ट केबल प्रकार और स्थापना व्यवस्था के साथ संगत होनी चाहिए।
अर्थिंग स्विच और इंटरलॉक
जब अनुमोदित ऑपरेटिंग अनुक्रम इसकी अनुमति देता है तो अर्थिंग स्विच निर्दिष्ट पृथक सर्किट अनुभागों को ग्राउंडिंग का साधन प्रदान करते हैं। मैकेनिकल या इलेक्ट्रिकल इंटरलॉक निषिद्ध स्विचिंग ऑपरेशन को रोकने में मदद करते हैं। ये तंत्र महत्वपूर्ण हैं, लेकिन वे लागू सुरक्षा प्रक्रिया के तहत अलगाव और वोल्टेज की अनुपस्थिति के सत्यापन को प्रतिस्थापित नहीं करते हैं।
फ़्यूज़-स्विच संयोजन या सर्किट ब्रेकर
ट्रांसफार्मर फीडर फ़्यूज़-स्विच संयोजन या सुरक्षात्मक रिले के साथ सर्किट ब्रेकर का उपयोग कर सकते हैं। उचित समाधान ट्रांसफार्मर विशेषताओं, अपेक्षित दोष वर्तमान, चयनात्मकता आवश्यकताओं और नेटवर्क सुरक्षा दर्शन पर निर्भर करता है।
इंसुलेटर, संलग्नक, और निगरानी सहायक उपकरण
इंसुलेटिंग सपोर्ट आवश्यक विद्युत मंजूरी बनाए रखता है और लाइव घटकों का समर्थन करता है। संलग्नक उपकरण को उत्पाद के लिए निर्दिष्ट पर्यावरणीय और यांत्रिक स्थितियों से बचाता है। वैकल्पिक वोल्टेज संकेतक, गलती मार्ग संकेतक, मोटर ऑपरेटर और संचार उपकरण ठीक से एकीकृत होने पर परिचालन दृश्यता और रिमोट कंट्रोल में सुधार कर सकते हैं।
4. वायु इन्सुलेशन क्या लाभ प्रदान करता है?
वायु इन्सुलेशन वितरण परियोजनाओं के लिए व्यावहारिक लाभ प्रदान कर सकता है, खासकर जब परियोजना मालिक संबंधित डिब्बों में एसएफ₆-आधारित इन्सुलेशन से बचना चाहता है। इन लाभों का मूल्य उपकरण डिज़ाइन और परिचालन वातावरण पर निर्भर करता है।
- एयर-इंसुलेटेड डिब्बों में कोई SF₆ आवश्यकता नहीं:एक उपयुक्त डिज़ाइन उन डिब्बों में एसएफ₆ से जुड़े हैंडलिंग, रिसाव की निगरानी और जीवन के अंत की पुनर्प्राप्ति संबंधी विचारों से बचाता है।
- दृश्यमान और सुलभ व्यवस्थाएँ जहाँ डिज़ाइन की गई हैं:कुछ निर्माण प्रशिक्षित कर्मियों के लिए घटकों और स्विचिंग स्थितियों का निरीक्षण करना आसान बनाते हैं। सटीक मॉडल के लिए पहुंच को सत्यापित किया जाना चाहिए।
- मॉड्यूलर विन्यास:जब उत्पाद परिवार आवश्यक संयोजनों का समर्थन करता है, तो विभिन्न इनकमिंग, आउटगोइंग और ट्रांसफार्मर-फीडर आवश्यकताओं को पूरा करने के लिए कार्यात्मक इकाइयों की व्यवस्था की जा सकती है।
- व्यावहारिक रखरखाव योजना:एयर-इंसुलेटेड अनुभागों में एसएफ₆ के बिना, ऑपरेटर उन अनुभागों के लिए गैस-संबंधी सर्विसिंग कार्यों से बचते हैं, हालांकि विद्युत और यांत्रिक रखरखाव आवश्यक रहता है।
- वितरण स्वचालन के लिए समर्थन:वैकल्पिक मोटर ऑपरेटर और मॉनिटरिंग सहायक उपकरण रिमोट स्विचिंग और स्थिति रिपोर्टिंग का समर्थन कर सकते हैं।
मर्यादाएं क्या होती हैं?
एयर-इंसुलेटेड डिज़ाइनों के लिए कुछ गैस-इंसुलेटेड विकल्पों की तुलना में बड़ी विद्युत मंजूरी और बड़े इंस्टॉलेशन फ़ुटप्रिंट की आवश्यकता हो सकती है। आर्द्रता, संदूषण, संघनन, ऊंचाई और घेरे की स्थितियाँ भी इन्सुलेशन प्रदर्शन को प्रभावित कर सकती हैं। गैस-मुक्त डिज़ाइन का मतलब स्वचालित रूप से रखरखाव-मुक्त संचालन या हर वातावरण में बेहतर प्रदर्शन नहीं है।
खरीदारों को अकेले इन्सुलेशन माध्यम के आधार पर आरएमयू का चयन करने के बजाय संपूर्ण उपकरण कॉन्फ़िगरेशन, स्थापना लागत, जीवनचक्र आवश्यकताओं, पर्यावरणीय स्थितियों और लागू नियमों की तुलना करनी चाहिए।
5. एयर इंसुलेटेड आरएमयू का उपयोग कहाँ किया जाता है?
एयर इंसुलेटेड रिंग मुख्य इकाइयाँ मध्यम-वोल्टेज वितरण अनुप्रयोगों की एक श्रृंखला की सेवा कर सकती हैं, जो उनकी वोल्टेज रेटिंग, सुरक्षा व्यवस्था, बाड़े के निर्माण और अनुमोदित स्थापना शर्तों के अधीन है।
औध्योगिक संयंत्र
कारखाने और प्रसंस्करण सुविधाएं ट्रांसफार्मर, उत्पादन क्षेत्रों और अन्य विद्युत भार की आपूर्ति के लिए मध्यम-वोल्टेज वितरण उपकरण का उपयोग करती हैं। एक आरएमयू फीडर अलगाव का समर्थन कर सकता है और रखरखाव टीमों को पूरी साइट को अनावश्यक रूप से प्रभावित किए बिना नेटवर्क अनुभागों का प्रबंधन करने में मदद कर सकता है।
वाणिज्यिक और आवासीय विकास
कार्यालय परिसर, अपार्टमेंट विकास, खुदरा संपत्तियां और मिश्रित उपयोग वाली परियोजनाएं स्थानीय वितरण सबस्टेशनों पर आरएमयू का उपयोग कर सकती हैं। कॉम्पैक्ट कार्यात्मक व्यवस्था एक नियोजित विद्युत बुनियादी ढांचे के भीतर कई ट्रांसफार्मर फीडरों के प्रबंधन को सरल बना सकती है।
उपयोगिता वितरण नेटवर्क
वितरण ऑपरेटर फीडर अनुभागों को नियंत्रित करने और पुनर्स्थापना प्रक्रियाओं का समर्थन करने के लिए नेटवर्क कनेक्शन बिंदुओं पर आरएमयू स्थापित कर सकते हैं। चयनित इकाई को उपयोगिता-विशिष्ट सुरक्षा, स्विचिंग, स्थापना और दस्तावेज़ीकरण आवश्यकताओं को पूरा करना होगा।
नवीकरणीय ऊर्जा और बुनियादी ढांचा परियोजनाएं
सौर प्रतिष्ठानों, बुनियादी सुविधाओं और अन्य ऊर्जा परियोजनाओं के लिए संग्रह सर्किट, ट्रांसफार्मर और वितरण नेटवर्क के बीच मध्यम-वोल्टेज स्विचिंग की आवश्यकता हो सकती है। आरएमयू का चयन वास्तविक दोष योगदान, स्विचिंग ड्यूटी और ग्रिड-कनेक्शन डिज़ाइन के अनुसार किया जाना चाहिए।
बाहरी या तटीय प्रतिष्ठानों के लिए, परियोजना टीमों को अतिरिक्त रूप से बाड़े की सुरक्षा, संक्षारण प्रतिरोध, तापमान सीमा, संक्षेपण नियंत्रण और केबल-प्रवेश सीलिंग का आकलन करना चाहिए। किसी विशेष मॉडल की उपयुक्तता की पुष्टि निर्माता की घोषित सेवा शर्तों के अनुसार की जानी चाहिए।
6. खरीदारों को कौन सी विशिष्टताओं की जांच करनी चाहिए?
एयर इंसुलेटेड आरएमयू को चुनने के लिए नाममात्र वोल्टेज के मिलान से अधिक की आवश्यकता होती है। गलत रेटिंग या अनुपयुक्त सुरक्षा व्यवस्था सुरक्षा जोखिम, कमीशनिंग में देरी और महंगे उपकरण परिवर्तन पैदा कर सकती है। खरीदारों को कोटेशन का अनुरोध करने से पहले निर्माता को नेटवर्क पैरामीटर और परियोजना आवश्यकताओं के बारे में जानकारी प्रदान करनी चाहिए।
| विनिर्देश | क्या सत्यापित करें? | यह क्यों मायने रखती है |
|---|---|---|
| रेटेड वोल्टेज | सिस्टम के नाममात्र और अधिकतम ऑपरेटिंग वोल्टेज के साथ संगतता। | यह सुनिश्चित करता है कि इन्सुलेशन और उपकरण रेटिंग नेटवर्क के अनुरूप हो। |
| वर्तमान मूल्यांकित | बसबार, रिंग-स्विच और फीडर करंट रेटिंग। | अपेक्षित भार के लिए अनुपयुक्त उपकरणों के चयन को रोकता है। |
| शॉर्ट-सर्किट प्रदर्शन | रेटेड कम समय वर्तमान, अवधि और प्रासंगिक बनाने या तोड़ने के कर्तव्यों का सामना करता है। | स्विचगियर को परिकलित दोष स्तर से मेल खाता है। |
| कार्यात्मक विन्यास | तरीकों की संख्या, रिंग स्विच, ट्रांसफार्मर फीडर और विस्तार प्रावधान। | उपकरण को सिंगल-लाइन आरेख के साथ संरेखित करता है। |
| सुरक्षा विधि | फ़्यूज़-स्विच संयोजन या सर्किट ब्रेकर और रिले व्यवस्था। | सही दोष निवारण और समन्वय का समर्थन करता है। |
| इन्सुलेशन और क्लीयरेंस | एयर-इन्सुलेशन डिज़ाइन और आवश्यक विद्युत मंजूरी। | निर्दिष्ट शर्तों के तहत ढांकता हुआ प्रदर्शन का समर्थन करता है। |
| स्थापना वातावरण | इनडोर या आउटडोर उपयोग, ऊंचाई, आर्द्रता, तापमान और प्रदूषण। | पर्यावरण और इन्सुलेशन संबंधी जोखिमों को कम करता है। |
| बाड़े की सुरक्षा | निर्दिष्ट आईपी रेटिंग और पहुंच आवश्यकताएँ। | परीक्षण की गई परिस्थितियों में प्रवेश के विरुद्ध सुरक्षा को परिभाषित करता है। |
| सुरक्षा वर्गीकरण | आवश्यक आंतरिक-चाप वर्गीकरण, सुलभ पक्ष, वर्तमान और अवधि। | परियोजना-विशिष्ट कार्मिक सुरक्षा आवश्यकताओं को संबोधित करता है। |
| स्वचालन | मैनुअल या मोटर चालित संचालन, सहायक आपूर्ति, सिग्नल और संचार प्रोटोकॉल। | दूरस्थ निगरानी या SCADA के साथ अनुकूलता सुनिश्चित करता है। |
| अनुपालन दस्तावेज़ | लागू मानक, टाइप-टेस्ट रिपोर्ट, नियमित-परीक्षण रिकॉर्ड और प्रमाणपत्र। | तकनीकी अनुमोदन और परियोजना स्वीकृति का समर्थन करता है। |
लागू मानकों को समझें
आईईसी 62271-200 प्रासंगिक इनडोर और आउटडोर अनुप्रयोगों सहित 1 केवी से ऊपर और 52 केवी तक के रेटेड वोल्टेज के लिए एसी मेटल-संलग्न स्विचगियर और कंट्रोलगियर असेंबलियों को कवर करता है। परियोजना विनिर्देश के विरुद्ध लागू संस्करण और संशोधनों की पुष्टि की जानी चाहिए। उपकरण विन्यास के आधार पर, स्विच, सर्किट ब्रेकर, स्विच-फ्यूज संयोजन और अर्थिंग उपकरणों के लिए अतिरिक्त मानक भी लागू हो सकते हैं।
संदर्भ के लिए, आधिकारिक IEC 62271-200 प्रकाशन देखें। वास्तविक प्रस्तावित मॉडल और कॉन्फ़िगरेशन के लिए अनुपालन को सत्यापित किया जाना चाहिए; एक सामान्य कथन कि कोई उत्पाद आईईसी मानक का पालन करता है, उचित सहायक दस्तावेज़ का विकल्प नहीं है।
ऑर्डर देने से पहले पूछे जाने वाले प्रश्न
- क्या प्रस्तावित आरएमयू अनुमोदित सिंगल-लाइन आरेख और केबल व्यवस्था से मेल खाता है?
- क्या रेटेड करंट और शॉर्ट-सर्किट क्षमताएं सिस्टम अध्ययन के लिए पर्याप्त हैं?
- कौन से सुरक्षा और अर्थिंग कार्य मानक के रूप में शामिल हैं?
- क्या संबंधित कॉन्फ़िगरेशन के लिए टाइप-टेस्ट साक्ष्य और नियमित फ़ैक्टरी-टेस्ट रिकॉर्ड उपलब्ध हैं?
- क्या आयाम, केबल-प्रवेश स्थिति, नींव विवरण और रखरखाव मंजूरी की पुष्टि की गई है?
- क्या स्पेयर पार्ट्स, परिचालन निर्देश, कमीशनिंग समर्थन और वारंटी शर्तें स्पष्ट रूप से निर्दिष्ट हैं?
7. कौन सी सुरक्षा और स्थापना आवश्यकताएँ मायने रखती हैं?
मध्यम-वोल्टेज स्विचगियर स्थापना अनुमोदित ड्राइंग, स्थानीय विद्युत नियमों, निर्माता निर्देशों और साइट-विशिष्ट सुरक्षा प्रक्रियाओं का पालन करते हुए योग्य कर्मियों द्वारा की जानी चाहिए। क्योंकि उपकरण में खतरनाक संग्रहीत या प्रेरित विद्युत ऊर्जा हो सकती है, कमीशनिंग और रखरखाव को कभी भी केवल दृश्य स्विच स्थिति पर निर्भर नहीं रहना चाहिए।
कार्यस्थल पर काम की तैयारी
डिलीवरी से पहले, पुष्टि करें कि नींव, केबल ट्रेंच, केबल झुकने की जगह, पहुंच मार्ग, वेंटिलेशन आवश्यकताएं और परिचालन मंजूरी अनुमोदित चित्रों से मेल खाती हैं। स्थापना क्षेत्र निर्दिष्ट पर्यावरणीय सीमाओं के भीतर रहना चाहिए और सुरक्षित संचालन और रखरखाव की अनुमति देनी चाहिए।
केबल समाप्ति और अर्थिंग
संगत केबल एक्सेसरीज़ का उपयोग करें और निर्माता के समाप्ति निर्देशों का पालन करें। कंडक्टर की तैयारी, कनेक्शन टॉर्क, चरण पहचान, इन्सुलेशन स्थिति और अर्थिंग कनेक्शन सत्यापित करें। खराब ढंग से स्थापित टर्मिनलों से ओवरहीटिंग, आंशिक डिस्चार्ज, इन्सुलेशन में गिरावट या विद्युत विफलता हो सकती है।
कमीशनिंग जाँचें
कमीशनिंग को एक अनुमोदित परीक्षण योजना का पालन करना चाहिए जो उत्पाद डिजाइन और परियोजना आवश्यकताओं को दर्शाता है। विशिष्ट जांच में यांत्रिक संचालन, इंटरलॉक, वायरिंग, अर्थिंग निरंतरता, सुरक्षा सेटिंग्स, नियंत्रण सर्किट और प्रासंगिक विद्युत परीक्षण परिणामों का निरीक्षण शामिल है। सटीक परीक्षण और स्वीकृति मानदंड योग्य इंजीनियरों द्वारा परिभाषित किए जाने चाहिए।
8. ऑपरेटर एयर इंसुलेटेड आरएमयू का रखरखाव कैसे कर सकते हैं?
यद्यपि एक एयर इंसुलेटेड आरएमयू अपने एयर-इंसुलेटेड डिब्बों में एसएफ₆ गैस सर्विसिंग से बचता है, फिर भी इसके डिजाइन, कर्तव्य, आयु और स्थापना वातावरण के लिए उपयुक्त रखरखाव कार्यक्रम की आवश्यकता होती है। निवारक रखरखाव किसी आउटेज या सुरक्षा घटना का कारण बनने से पहले गिरावट की पहचान करने में मदद करता है।
अनुशंसित निरीक्षण क्षेत्र
- संलग्नक स्थिति:जंग, शारीरिक क्षति, पानी के प्रवेश, अवरुद्ध वेंटिलेशन और क्षतिग्रस्त सील की जाँच करें।
- इन्सुलेशन की स्थिति:अनुमोदित निरीक्षण के दौरान संदूषण, नमी, ट्रैकिंग निशान, दरार, या खराब होने के अन्य लक्षण देखें।
- स्विचिंग तंत्र:निर्माता प्रक्रियाओं के अनुसार ऑपरेटिंग तंत्र, स्थिति संकेतक, इंटरलॉक और यांत्रिक स्थिति की जांच करें।
- कनेक्शन और केबल:अनुमोदित तरीकों का उपयोग करके अति ताप, ढीलापन, या इन्सुलेशन क्षति के संकेतों के लिए सुलभ समाप्ति और कनेक्शन का निरीक्षण करें।
- सुरक्षा और नियंत्रण:रिले सेटिंग्स, सहायक शक्ति, अलार्म, मोटर ऑपरेटर और संचार कार्यों को सत्यापित करें जहां फिट हैं।
- रिकॉर्ड्स:दस्तावेज़ निरीक्षण, परीक्षण परिणाम, दोष, स्विचिंग संचालन और सुधारात्मक कार्रवाइयां।
आरएमयू का कितनी बार निरीक्षण किया जाना चाहिए?
प्रत्येक स्थापना के लिए उपयुक्त कोई एकल निरीक्षण अंतराल नहीं है। निर्माता के रखरखाव कार्यक्रम, लागू नियमों, उपयोगिता आवश्यकताओं और साइट के जोखिम मूल्यांकन का पालन करें। धूल भरे, आर्द्र, संक्षारक, या भारी भार वाले वातावरण में उपकरण को अधिक बार स्थिति जांच की आवश्यकता हो सकती है।
सीलबंद या प्रतिबंधित डिब्बों को न खोलें, जीवित घटकों को समायोजित न करें, या निर्धारित प्राधिकरण, अलगाव और परीक्षण प्रक्रियाओं के बिना घुसपैठ का काम न करें। यदि असामान्य हीटिंग, डिस्चार्ज शोर, जलने की गंध, अप्रत्याशित अलार्म, या यांत्रिक प्रतिरोध होता है, तो समस्या को योग्य रखरखाव कर्मियों को तुरंत बताएं।
9. प्रोजेक्ट टीमों को किन सामान्य समस्याओं से बचना चाहिए?
कई स्विचगियर परियोजना समस्याएं ऊर्जाकरण से पहले शुरू होती हैं। स्पष्ट विशिष्टताएँ, संपूर्ण दस्तावेज़ीकरण, और उपकरण आपूर्तिकर्ता, विद्युत डिज़ाइनर, इंस्टॉलर और अंतिम उपयोगकर्ता के बीच समन्वय से टाले जा सकने वाले विलंब को कम किया जा सकता है।
| सामान्य मुद्दा | संभावित परिणाम | निवारक कार्रवाई |
|---|---|---|
| ग़लत फ़ॉल्ट रेटिंग | उपकरण वास्तविक नेटवर्क दोष शुल्क का सामना नहीं कर सकते हैं। | अनुमोदन से पहले दोष-अध्ययन के परिणाम और उपकरण रेटिंग की पुष्टि करें। |
| ग़लत फीडर कॉन्फ़िगरेशन | गुम स्विचिंग या सुरक्षा फ़ंक्शन और महँगा रीडिज़ाइन। | एकल-पंक्ति आरेख और कार्यात्मक-इकाई अनुसूची की समीक्षा करें। |
| असंगत केबल सहायक उपकरण | स्थापना संबंधी कठिनाइयाँ या अविश्वसनीय केबल समाप्ति। | केबल विशिष्टताओं और अनुमोदित समाप्ति किटों की पुष्टि करें। |
| अनुपयुक्त साइट स्थितियाँ | संक्षेपण, क्षरण, इन्सुलेशन समस्याएँ, या पहुँच सीमाएँ। | सेवा शर्तों, बाड़े के डिजाइन और स्थापना मंजूरी की जांच करें। |
| अपूर्ण परीक्षण दस्तावेज़ीकरण | विलंबित निरीक्षण, स्वीकृति, या कमीशनिंग। | खरीद के दौरान आवश्यक परीक्षण रिकॉर्ड और प्रमाणपत्रों पर सहमति दें। |
| अस्पष्ट रखरखाव जिम्मेदारियाँ | छूटे हुए निरीक्षण और धीमी गलती प्रतिक्रिया। | संचालन प्रक्रियाओं, प्रशिक्षण, स्पेयर पार्ट्स और सेवा समर्थन को परिभाषित करें। |
खरीद टीमों के लिए, सबसे प्रभावी तरीका कोटेशन की तुलना करने से पहले तकनीकी आवश्यकताओं को परिभाषित करना है। यदि प्रस्तावित कॉन्फ़िगरेशन के लिए अतिरिक्त इंजीनियरिंग, इंस्टॉलेशन परिवर्तन, या असमर्थित सहायक उपकरण की आवश्यकता होती है, तो कम प्रारंभिक कीमत सर्वोत्तम समग्र मूल्य का प्रतिनिधित्व नहीं कर सकती है।
10. अक्सर पूछे जाने वाले प्रश्न
एयर इंसुलेटेड रिंग मेन यूनिट आरएमयू का मुख्य उद्देश्य क्या है?
इसका मुख्य उद्देश्य मध्यम-वोल्टेज नेटवर्क में स्विचिंग, आइसोलेशन और वितरण कनेक्शन का प्रबंधन करना है। कॉन्फ़िगरेशन के आधार पर, यह ट्रांसफार्मर-फीडर सुरक्षा भी प्रदान करता है और दोषपूर्ण केबल अनुभागों के अलगाव का समर्थन करता है।
आरएमयू में एयर इंसुलेटेड का क्या मतलब है?
इसका मतलब है कि वायुमंडलीय वायु संबंधित ऊर्जावान घटकों के आसपास इन्सुलेशन माध्यम के रूप में कार्य करती है। सटीक इन्सुलेशन व्यवस्था उत्पाद डिज़ाइन पर निर्भर करती है, और यह शब्द स्वयं स्विचिंग या आर्क-व्यवधान तकनीक को परिभाषित नहीं करता है।
क्या एयर इंसुलेटेड आरएमयू एसएफ₆-मुक्त है?
एक एयर-इंसुलेटेड डिज़ाइन संबंधित इन्सुलेशन डिब्बों में SF₆ से बच सकता है। खरीदारों को यह पुष्टि करने के लिए निर्माता के तकनीकी दस्तावेज की जांच करनी चाहिए कि पूरी प्रस्तावित असेंबली में कोई एसएफ₆ या अन्य इन्सुलेटिंग गैसें हैं या नहीं।
आरएमयू और ट्रांसफार्मर के बीच क्या अंतर है?
एक आरएमयू वितरण नेटवर्क के भीतर विद्युत कनेक्शन को नियंत्रित और संरक्षित करता है, जबकि एक ट्रांसफार्मर वोल्टेज को एक स्तर से दूसरे स्तर पर बदलता है। उन्हें एक वितरण सबस्टेशन पर एक साथ स्थापित किया जा सकता है, लेकिन वे अलग-अलग कार्य करते हैं।
क्या एयर इंसुलेटेड आरएमयू किसी खराबी के बाद स्वचालित रूप से बिजली बहाल कर सकता है?
आवश्यक रूप से नहीं। बुनियादी इकाइयों को अधिकृत मैन्युअल स्विचिंग की आवश्यकता हो सकती है। स्वचालित दोष अलगाव या पुनर्स्थापन के लिए उपयुक्त सुरक्षा, मोटर चालित स्विचिंग, नियंत्रण तर्क, संचार और एक अनुमोदित नेटवर्क स्वचालन योजना की आवश्यकता होती है।
आरएमयू खरीदते समय कौन सी तकनीकी रेटिंग सबसे महत्वपूर्ण हैं?
मुख्य मापदंडों में रेटेड वोल्टेज, रेटेड करंट, शॉर्ट-सर्किट झेलने और बनाने की क्षमता, स्विचिंग कर्तव्य, सुरक्षा व्यवस्था, इन्सुलेशन प्रदर्शन, पर्यावरण की स्थिति, संलग्नक रेटिंग और किसी भी आवश्यक आंतरिक-आर्क वर्गीकरण शामिल हैं।
क्या एयर इंसुलेटेड आरएमयू को रखरखाव की आवश्यकता होती है?
हाँ। ऑपरेटरों को निर्माता के रखरखाव कार्यक्रम का पालन करना चाहिए और उचित रूप से बाड़े, इन्सुलेशन, स्विचिंग तंत्र, केबल समाप्ति, अर्थिंग सिस्टम, सुरक्षा उपकरणों और वैकल्पिक नियंत्रण उपकरणों का निरीक्षण करना चाहिए।
मध्यम-वोल्टेज धातु-संलग्न आरएमयू के लिए कौन सा मानक प्रासंगिक है?
आईईसी 62271-200 1 केवी से ऊपर और 52 केवी तक रेटेड एसी धातु-संलग्न स्विचगियर असेंबलियों के लिए एक प्रमुख मानक है। अन्य मानक व्यक्तिगत स्विचिंग और सुरक्षा उपकरणों पर लागू हो सकते हैं। प्रोजेक्ट टीम को आवश्यक संस्करणों और वास्तविक उत्पाद के परीक्षण दस्तावेज़ों का सत्यापन करना चाहिए।
खरीदार आरएमयू निर्माता का मूल्यांकन कैसे कर सकते हैं?
निर्माता के तकनीकी दस्तावेज़, उत्पाद कॉन्फ़िगरेशन विकल्प, लागू प्रकार-परीक्षण साक्ष्य, नियमित फ़ैक्टरी-परीक्षण प्रक्रियाएँ, गुणवत्ता नियंत्रण, स्थापना मार्गदर्शन, स्पेयर-पार्ट्स की उपलब्धता, वारंटी की स्थिति और परियोजना-विशिष्ट आवश्यकताओं को पूरा करने की क्षमता की समीक्षा करें।
