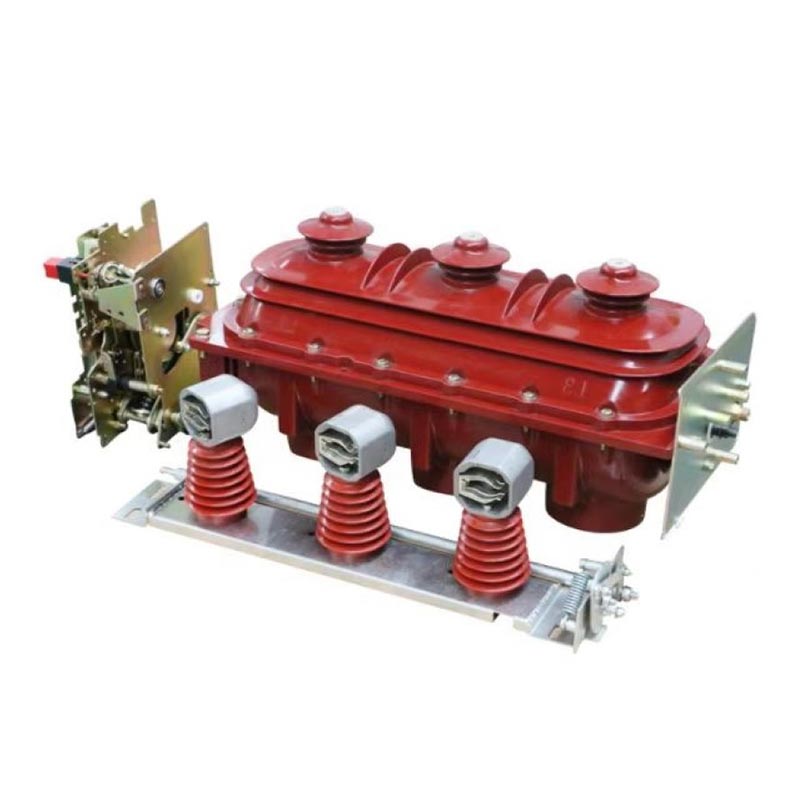

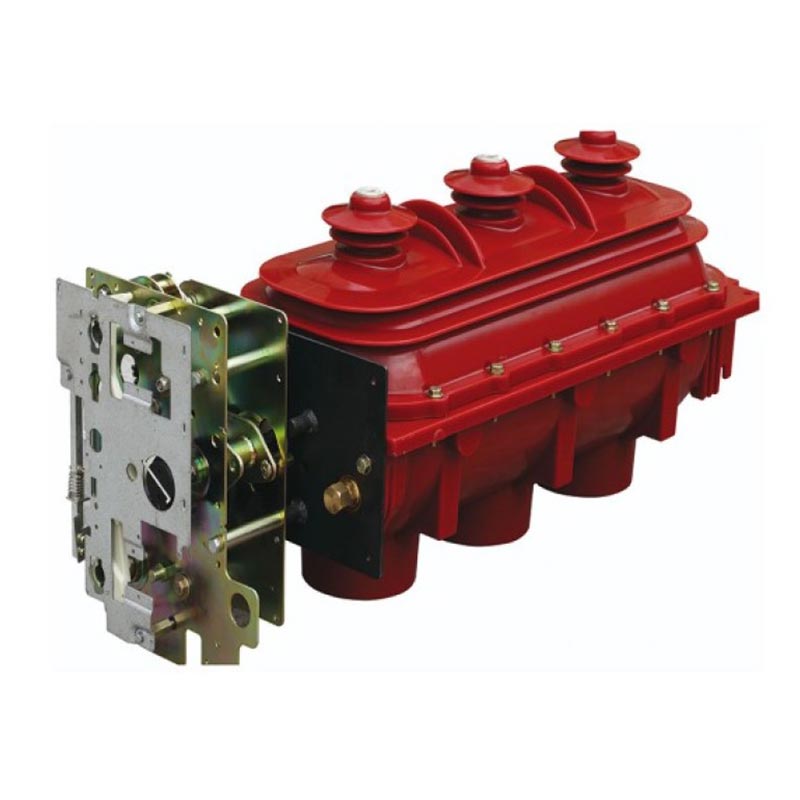

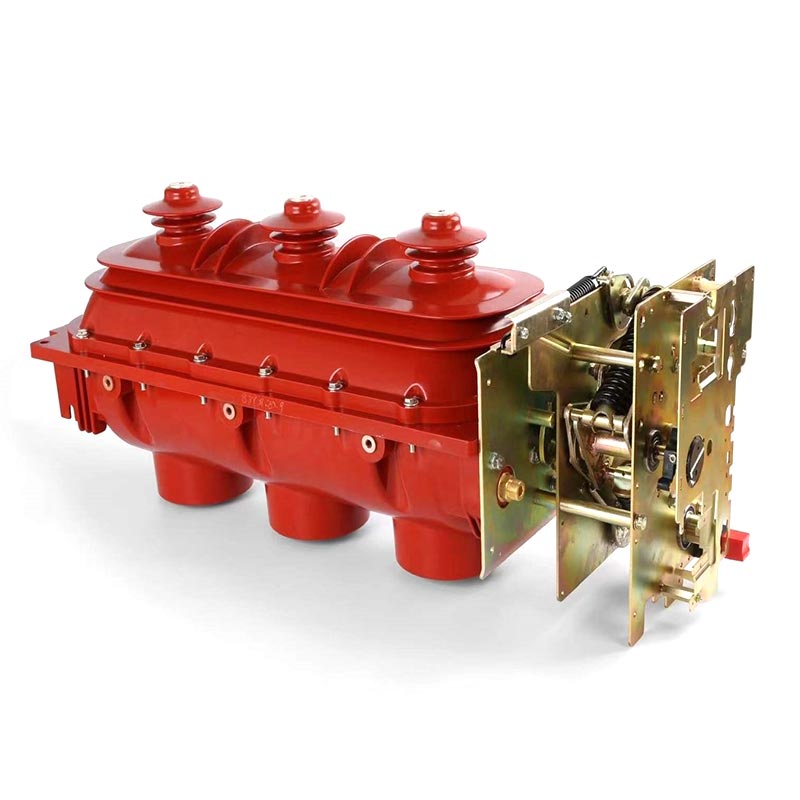

आरएमयू लोड ब्रेक स्विच

यूसुने आरएमयू लोड ब्रेक स्विच में मुख्य रूप से तीन प्रकार के स्वतंत्र रूप से विकसित उत्पाद शामिल हैं: इनडोर एसी हाई-वोल्टेज SF6 लोड स्विच, लोड स्विच-फ्यूज संयोजन उपकरण, और केबल-हेड माउंटेड लोड स्विच, FLN36-12D (लोड स्विच) और FLRN36-12D (लोड स्विच-फ्यूज संयोजन उपकरण) मॉडल को कवर करना। ये उत्पाद विविध बिजली वितरण परिदृश्यों की जरूरतों को पूरा कर सकते हैं, और विशेष रूप से कॉम्प्लेक्स के लिए उपयुक्त हैं चीन की विद्युत प्रणाली की परिचालन आवश्यकताएँ। झेजियांग यूसुने इलेक्ट्रिक कंपनी लिमिटेड के मुख्य उत्पाद के रूप में, यह स्विच का निर्माण कंपनी के आधुनिक कारखाने में किया जाता है, पूरी प्रक्रिया के दौरान कठोर गुणवत्ता परीक्षण किया जाता है स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए।

मुख्य लाभ

1. यूसुने कई वर्षों से उच्च-वोल्टेज विद्युत उपकरणों के अनुसंधान एवं विकास और उत्पादन में गहराई से शामिल रहा है, क्षेत्रीय अनुप्रयोगों में समृद्ध अनुभव संचित करना। आरएमयू लोड ब्रेक स्विच का हजारों में व्यापक रूप से उपयोग किया गया है घरेलू और अंतरराष्ट्रीय स्तर पर परियोजनाएं, विभिन्न वातावरणों में इसकी अनुकूलनशीलता और विश्वसनीयता की पुष्टि करती हैं।

2. आरएमयू लोड ब्रेक स्विच को यूसुने की पेशेवर आर एंड डी टीम द्वारा स्वतंत्र रूप से विकसित किया गया था, जो उन्नत को अवशोषित करता है विदेशी प्रौद्योगिकियों और चीन की बिजली प्रणाली की वास्तविक विशेषताओं के अनुरूप इसके डिजाइन को अनुकूलित करना। यह आर्क-बुझाने का सिद्धांत, संरचनात्मक डिजाइन और संचालन तंत्र सभी गहरी पेशेवर विशेषज्ञता को दर्शाते हैं हाई-वोल्टेज स्विचगियर का क्षेत्र।

3. उत्पाद ने प्रकार परीक्षणों का एक पूरा सेट पास कर लिया है, और इसका प्रदर्शन पूरी तरह से जीबी 3804, जीबी 16926, आईईसी के अनुरूप है। 60265, और आईईसी 60420 मानक, इसके तकनीकी अधिकार और अनुपालन को प्रदर्शित करते हैं।

4. एक विशेष गतिशील और स्थिर सीलिंग संरचना का उपयोग करते हुए, यह उत्कृष्ट सीलिंग प्रदर्शन का दावा करता है और सुसज्जित है वास्तविक समय की निगरानी के लिए एक दृश्य दबाव नापने का यंत्र के साथ। विश्वसनीय यांत्रिक इंटरलॉक परिचालन सुरक्षा सुनिश्चित करते हैं। जैसे एक पेशेवर निर्माता, यूसुने व्यापक बिक्री-पश्चात सेवा प्रदान करता है, जिससे ग्राहकों का विश्वास और बढ़ता है।

संरचनात्मक विशेषताएं

1. लोड स्विच और संयुक्त विद्युत उपकरणों में एक एकीकृत इंसुलेटेड हाउसिंग, स्विच बॉडी, स्प्रिंग शामिल है ऑपरेटिंग तंत्र, फ़्यूज़ होल्डर, और फ़्यूज़ ट्रिपिंग सिस्टम। केबल-हेड माउंटेड लोड स्विच एक से सुसज्जित हैं समर्पित इंसुलेटेड हाउसिंग और एक यूनिवर्सल स्प्रिंग ऑपरेटिंग मैकेनिज्म।

2. एक सीलबंद, गैस से भरी आंतरिक गुहा बनाने के लिए ऊपरी और निचले आवासों को एपॉक्सी राल के साथ डाला जाता है। का घूर्णन सामान्य गतिमान संपर्क तीन स्थितियों को प्राप्त करता है: "बंद करना," "उद्घाटन," और "ग्राउंडिंग", लचीला और सुनिश्चित करना विश्वसनीय स्विचिंग.

3. मैकेनिज्म बॉक्स का अगला भाग SF6 दबाव नापने का यंत्र और एक स्थिति संकेतक से सुसज्जित है। पद संकेतक सीधे चलती संपर्क ड्राइव शाफ्ट से जुड़ा हुआ है, जो सटीक और विश्वसनीय संकेत सुनिश्चित करता है।

4. एक दबाव राहत बंदरगाह आवास के पीछे स्थित है। किसी खराबी के कारण आंतरिक अत्यधिक दबाव की स्थिति में, गैस को पीछे की ओर छोड़ा जाता है, जिससे आगे की ओर निष्कासन को रोका जा सकता है और कर्मियों की सुरक्षा सुनिश्चित की जा सकती है।

5. लोड स्विच और ग्राउंडिंग स्विच के बीच और बीच में विश्वसनीय मैकेनिकल इंटरलॉक प्रदान किए जाते हैं ग़लत संचालन के जोखिम से बचने के लिए ग्राउंडिंग स्विच और सामने का दरवाज़ा (पैनल मिलान)।

6. केबल-टर्मिनल माउंटेड लोड स्विच एंटी-टच फ्रंट केबल कनेक्टर से लैस हैं, जो हाई-वोल्टेज का समर्थन करते हैं इनकमिंग और आउटगोइंग दोनों सिरों पर केबल कनेक्शन, और विशेष रूप से केबल शाखाओं/जंक्शन के लिए डिज़ाइन किए गए हैं बक्से.

चाप शमन सिद्धांत

आरएमयू लोड ब्रेक स्विच आर्क-बुझाने वाले माध्यम के रूप में एसएफ 6 गैस का उपयोग करता है, जो उत्कृष्ट आर्क-बुझाने का प्रदर्शन करता है प्रदर्शन. जब स्विच करंट को तोड़ता है, तो गतिशील और स्थिर संपर्क अलग हो जाते हैं, जिससे एक चाप उत्पन्न होता है। एक स्थायी चुंबकीय क्षेत्र द्वारा संचालित, चाप संपर्कों के चारों ओर तेजी से घूमता है, तेजी से विआयनीकरण प्राप्त करता है और वर्तमान शून्य-क्रॉसिंग बिंदु पर ठंडा करना, बुझाना; तोड़ने के बाद, उच्च स्तर के साथ एक डबल-ब्रेक गैप आइसोलेशन इन्सुलेशन बनता है, जिसके परिणामस्वरूप मजबूत तोड़ने की क्षमता, न्यूनतम संपर्क घिसाव और लंबे समय तक विद्युत प्रवाह होता है जीवन.

परिचालन तंत्र

1. टाइप II मैनुअल स्प्रिंग ऑपरेटिंग मैकेनिज्म

लोड स्विच के स्विचिंग, समापन, उद्घाटन और ग्राउंडिंग संचालन के लिए उपयोग किया जाता है। ऊपरी ऑपरेटिंग छेद नियंत्रित करता है ग्राउंडिंग स्विच, और निचला ऑपरेटिंग छेद लोड स्विच को नियंत्रित करता है; समापन के बाद, यात्रा बसंत समकालिक रूप से ऊर्जा संग्रहीत करता है, और यात्रा केवल मैन्युअल बटन या फ़्यूज़ सिग्नल के माध्यम से जारी की जा सकती है।

2. टाइप II इलेक्ट्रिक स्प्रिंग ऑपरेटिंग मैकेनिज्म

मैनुअल तंत्र के आधार पर, यह डिज़ाइन एक मोटर ऊर्जा भंडारण उपकरण और एक ट्रिप कॉइल जोड़ता है। मैनुअल और इलेक्ट्रिक ऑपरेशन स्वतंत्र हैं और एक दूसरे के साथ हस्तक्षेप नहीं करते हैं। यह रिमोट कंट्रोल और ऑपरेटिंग को सपोर्ट करता है वोल्टेज में AC220V, DC220V, DC110V और DC48V शामिल हैं।

परिचालन की स्थिति

1. सामान्य परिचालन स्थितियाँ

- परिवेश का तापमान: -25 डिग्री सेल्सियस ~ +40 डिग्री सेल्सियस
- ऊंचाई: 2000 मीटर से अधिक नहीं
- आर्द्रता: दैनिक औसत सापेक्ष आर्द्रता ≤95%; मासिक औसत सापेक्ष आर्द्रता ≤90%; दैनिक औसत जल वाष्प दबाव ≤2.2kPa; मासिक औसत जल वाष्प दबाव ≤1.8kPa
- परिवेशी वायु महत्वपूर्ण धूल, धुएं, संक्षारक/ज्वलनशील गैसों, वाष्प और नमक स्प्रे प्रदूषण से मुक्त
- बाहरी कंपन और भूकंपीय हस्तक्षेप नगण्य हैं
- माध्यमिक सर्किट प्रेरित विद्युत चुम्बकीय हस्तक्षेप आयाम ≤1.6kV

2. विशेष परिचालन स्थितियाँ

जीबी/टी 11022-1999 के अनुसार "उच्च वोल्टेज स्विचगियर और कंट्रोलगियर मानकों के लिए सामान्य तकनीकी आवश्यकताएँ", स्विच को सामान्य परिस्थितियों में काम करना चाहिए; यदि वास्तविक परिचालन स्थितियाँ सामान्य सीमा से विचलित होती हैं (जैसे 2000 मीटर से अधिक ऊंचाई, अत्यधिक तापमान, उच्च आर्द्रता और आसान संक्षेपण, आदि), उपयोगकर्ता को चाहिए निर्माता के साथ एक समझौते पर पहुंचने के लिए.

मुख्य तकनीकी पैरामीटर

फ़्यूज़ तकनीकी पैरामीटर

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

वास्तविक अनुप्रयोग मामले

केस 1: चीन के हांग्जो में एक आवासीय समुदाय में बिजली वितरण परियोजना, एक बड़ा आवासीय समुदाय बिजली आपूर्ति स्थिरता और सुरक्षा के लिए उच्च आवश्यकताओं के साथ, हांग्जो ने यूसुने FLRN36-12D लोड ब्रेक का चयन किया तुलना के बाद स्विच-फ़्यूज़ संयोजन उपकरण को इसके मुख्य बिजली वितरण उपकरण के रूप में। में स्थापित किया गया समुदाय का सबस्टेशन, यह 8 आवासीय के लिए बिजली लाइनों की स्विचिंग और सुरक्षा के लिए जिम्मेदार है इमारतें (1200 घर)। 2024 में अपनी कमीशनिंग के बाद से, उपकरण 12 महीनों से अधिक समय तक स्थिर रूप से संचालित हुआ है बिना किसी ट्रिपिंग या बिजली कटौती के। इसका विश्वसनीय इंटरलॉकिंग डिज़ाइन और SF6 आर्क-बुझाने का प्रदर्शन फॉल्ट करंट के कारण होने वाली बिजली कटौती को प्रभावी ढंग से रोकें, जिससे निवासियों का सामान्य जीवन सुनिश्चित हो सके। के लिए आपूर्तिकर्ता के रूप में इस परियोजना में, यूसुने ने ऑन-साइट इंस्टॉलेशन मार्गदर्शन और नियमित रखरखाव सेवाएं प्रदान कीं, जिससे उच्च प्रशंसा अर्जित हुई सामुदायिक संपत्ति प्रबंधन और निवासियों से।

अक्सर पूछे जाने वाले प्रश्न

Q1: Usune RMU लोड ब्रेक स्विच किन मानकों को पूरा करता है, और इसके विश्वसनीय प्रदर्शन की गारंटी कैसे है?

A1: उत्पाद ने प्रकार परीक्षणों का एक पूरा सेट पास कर लिया है, और इसका प्रदर्शन पूरी तरह से GB 3804 "3kV～63kV AC के अनुरूप है। हाई वोल्टेज लोड ब्रेक स्विच", जीबी 16926 "हाई वोल्टेज लोड ब्रेक स्विच-फ्यूज कॉम्बिनेशन उपकरण", और आईईसी 60265 और IEC 60420 मानक। इसके अलावा, उत्पाद स्वतंत्र रूप से यूसुने द्वारा सख्त गुणवत्ता नियंत्रण के साथ विकसित किया गया है कच्चे माल की खरीद से लेकर कारखाने के उत्पादन और परीक्षण तक की पूरी प्रक्रिया में। यह अद्वितीय गतिशीलता है और स्थिर सीलिंग संरचना, वास्तविक समय दबाव की निगरानी, ​​और विश्वसनीय यांत्रिक इंटरलॉक सभी दीर्घकालिक सुनिश्चित करते हैं स्थिर संचालन.

Q2: क्या यूसुने आरएमयू लोड ब्रेक स्विच का उपयोग उच्च ऊंचाई और उच्च आर्द्रता जैसे विशेष वातावरण में किया जा सकता है?

ए2: उत्पाद को सामान्य परिचालन स्थितियों (ऊंचाई ≤ 2000 मीटर, तापमान -25 डिग्री सेल्सियस) के अनुकूल बनाया गया है ~ +40 डिग्री सेल्सियस, आदि)। यदि वास्तविक परिचालन स्थितियां सामान्य सीमा से विचलित होती हैं (उदाहरण के लिए, 2000 मीटर से अधिक ऊंचाई, अत्यधिक तापमान, उच्च आर्द्रता और संक्षेपण), उपयोगकर्ताओं को निर्माता (झेजियांग यूसुने) से परामर्श करने की आवश्यकता है इलेक्ट्रिक कं, लिमिटेड) अग्रिम में। Usune की पेशेवर R&D टीम विशिष्ट आधार पर अनुकूलित समाधान प्रदान कर सकती है स्थिर उत्पाद संचालन सुनिश्चित करने के लिए वातावरण।
