इनडोर लोड ब्रेक स्विच

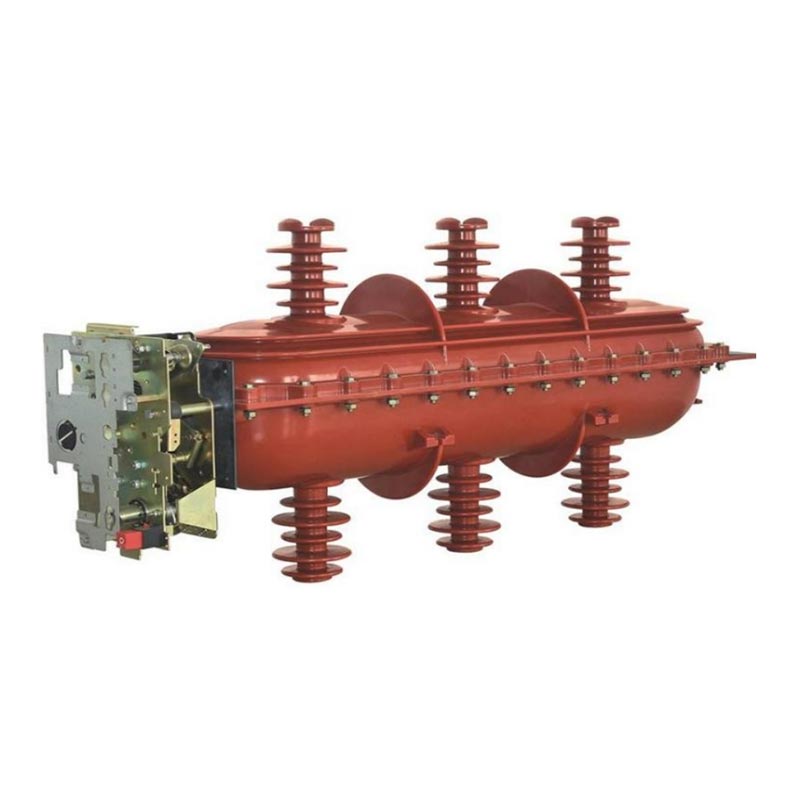

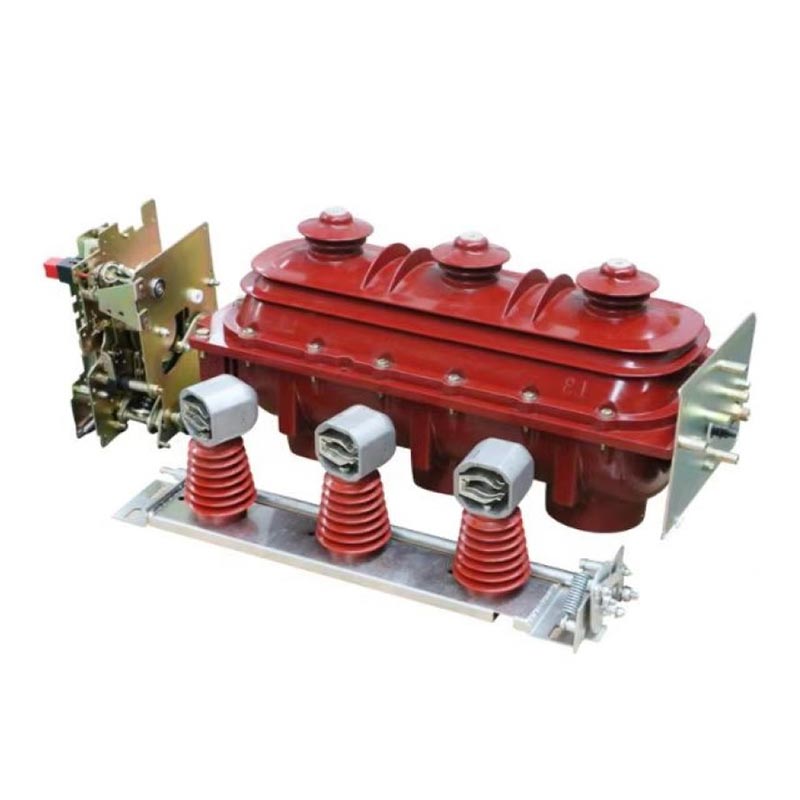

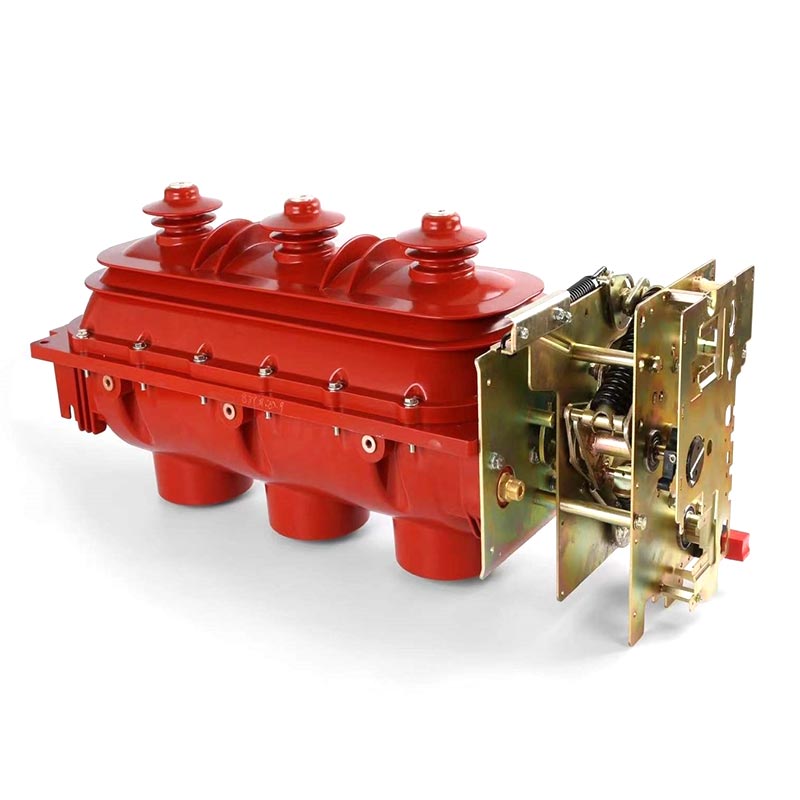

Usune FLN36-40.5 इंडोर लोड ब्रेक स्विच स्वतंत्र रूप से विकसित एक कोर हाई-वोल्टेज विद्युत घटक है और झेजियांग यूसुने इलेक्ट्रिक द्वारा निर्मित। इसे विशेष रूप से सुरक्षित और कुशल बिजली के लिए डिज़ाइन किया गया है 35kV रेटेड वोल्टेज परिदृश्यों की वितरण आवश्यकताएं और आधुनिक बिजली वितरण में उपकरण का एक महत्वपूर्ण हिस्सा है सिस्टम, विशेष रूप से रिंग नेटवर्क और दोहरे रेडियल बिजली आपूर्ति प्रणालियों के लिए उपयुक्त, सुनिश्चित करने में महत्वपूर्ण भूमिका निभाते हैं स्थिर और सुरक्षित विद्युत पारेषण और वितरण। यह उत्पाद स्वतंत्र रूप से लोड धाराओं को चालू और बंद कर सकता है और ओवरलोड धाराएं, या सर्किट ब्रेकर को बदलने के लिए इसे धारा-सीमित फ़्यूज़ के साथ श्रृंखला में जोड़ा जा सकता है। लोड स्विच विभिन्न लोड धाराओं के स्विचिंग को संभालता है, जबकि वर्तमान-सीमित फ़्यूज़ ब्रेकिंग को संभालता है भारी अधिभार धाराओं और शॉर्ट-सर्किट धाराओं से, बिजली प्रणाली के लिए बहु-स्तरीय सुरक्षा प्राप्त करना। यह कॉम्पैक्ट संरचना, आसान स्थापना और रखरखाव-मुक्त संचालन इसे शहरी पावर ग्रिड के लिए एक आदर्श उत्पाद बनाता है उन्नयन और औद्योगिक बिजली वितरण अनुकूलन।

उत्पाद की विशेषताएँ

1. संरचनात्मक लाभ

इंडोर लोड ब्रेक स्विच एक डबल-ब्रेक, तीन-स्थिति, घूमने वाली चलती संपर्क संरचना को अपनाता है, जो सुसज्जित है एक तीन-स्थिति वाला चाप-बुझाने वाला कक्ष (खुला-बंद-जमीन), जो विभिन्न संचालन के तहत सुचारू स्विचिंग सुनिश्चित करता है स्थितियाँ और सिस्टम स्थिरता में सुधार। समग्र तीन-चरण इंस्टॉलेशन डिज़ाइन अच्छा सिंक्रनाइज़ेशन प्रदान करता है, कम घटक, और सुविधाजनक कमीशनिंग और स्थापना, साइट पर निर्माण की कठिनाई को कम करती है रख-रखाव.

2. इन्सुलेशन प्रदर्शन

सीलबंद असेंबली के लिए स्विच ऊपरी और निचले एपॉक्सी राल कास्ट शेल का उपयोग करता है। मुख्य सर्किट और ग्राउंडिंग सभी सर्किट सिस्टम शेल के भीतर स्थित होते हैं, जो बाहरी वातावरण को प्रभावी ढंग से अलग करते हैं और धूल को रोकते हैं और नमी का क्षरण। ब्रेक प्वाइंट की उच्च इन्सुलेशन ताकत और बड़ी क्रीपेज दूरी, साथ में आउटगोइंग टर्मिनलों पर वोल्टेज-समकारी परिरक्षण, इन्सुलेशन विश्वसनीयता को और बढ़ाता है और पूरा करता है उच्च-वोल्टेज विद्युत वितरण प्रणालियों की कठोर आवश्यकताएँ।

3. सुरक्षा प्रदर्शन

उत्कृष्ट सुरक्षा प्रदर्शन. आंतरिक आर्किंग दोष की स्थिति में, बाहरी आवरण की कमजोर पिछली संरचना फट जाएगा, और कैबिनेट के शीर्ष पर दबाव राहत वाल्व खुल जाएगा, जिससे अत्यधिक दबाव वाला वायु प्रवाह बाहर निकल जाएगा कैबिनेट के बाहर, उपकरण क्षति और व्यक्तिगत सुरक्षा खतरों को रोकना। पांच-प्रूफ़ इंटरलॉक से सुसज्जित फ़ंक्शन, यह मूल रूप से गलत संचालन को समाप्त करता है, ऑपरेटरों और उपकरणों की सुरक्षा सुनिश्चित करता है।

4. संचालन में आसानी

इंडोर लोड ब्रेक स्विच मैनुअल और इलेक्ट्रिक दोनों ऑपरेशन मोड का समर्थन करता है, जो लचीले ढंग से साइट के अनुकूल होता है आवश्यकताएँ, सुविधा और विश्वसनीयता की पेशकश। यह लंबे विद्युतीय और रखरखाव-मुक्त डिज़ाइन को अपनाता है यांत्रिक जीवनकाल, बाद में रखरखाव की लागत को कम करता है। स्विचगियर पूरी तरह से एल्यूमीनियम-जस्ता से बना है प्लेट, संक्षारण प्रतिरोध और उच्च यांत्रिक शक्ति प्रदान करती है, जो विभिन्न इनडोर कामकाजी परिस्थितियों के लिए उपयुक्त है।

तकनीकी लाभ

1. उच्च इन्सुलेशन सुरक्षा: उच्च मार्जिन और IP33 के साथ प्राथमिक उच्च-वोल्टेज इन्सुलेशन डिज़ाइन का उपयोग करना सुरक्षा रेटिंग, यह प्रभावी ढंग से फ्रंट ऑपरेटिंग डिब्बे के इन्सुलेशन सुरक्षा स्तर को बढ़ाती है ऑपरेटरों की व्यक्तिगत सुरक्षा की रक्षा करना।

2. व्यापक प्रयोज्यता: शहरी क्षेत्रों में व्यापक रूप से उपयोग किए जाने वाले कॉम्पैक्ट, लघु और अक्सर संचालित परिदृश्यों के लिए उपयुक्त पावर ग्रिड, औद्योगिक और वाणिज्यिक बिजली वितरण, और नई ऊर्जा ग्रिड कनेक्शन, विविध आवश्यकताओं को पूरा करते हैं विभिन्न परिदृश्य.

3. एकीकृत डिजाइन: कॉम्पैक्ट संयोजन स्विच डिजाइन, पृथक स्विच और ग्राउंडिंग कार्यों को एकीकृत करना, उपकरण स्थान पर कब्जे को कम करना और बिजली वितरण प्रणाली एकीकरण को सुविधाजनक बनाना।

4. उच्च विश्वसनीयता: एक उच्च-विश्वसनीयता SF6 लोड स्विच नियोजित करता है। SF6 गैस का दबाव कम है, संचालन विश्वसनीय है, और गैस प्रतिधारण जीवन 20 वर्ष तक पहुंच सकता है, जिससे बार-बार गैस पुनःपूर्ति की आवश्यकता समाप्त हो जाती है और सुनिश्चित होता है दीर्घकालिक स्थिर संचालन।

तकनीकी मापदंड

चाप शमन सिद्धांत

यह इनडोर लोड ब्रेक स्विच आर्क बुझाने वाले माध्यम के रूप में एसएफ 6 गैस का उपयोग करता है, जिसमें उत्कृष्ट आर्क बुझाने वाला होता है और इन्सुलेशन प्रदर्शन। जब स्विच करंट तोड़ता है, तो अलग होने पर तुरंत एक आर्क उत्पन्न होता है गतिशील और स्थिर संपर्क। स्थायी चुंबक के चुंबकीय क्षेत्र द्वारा संचालित, चाप तेजी से चलता है और लम्बा होता है, जबकि SF6 गैस द्वारा लगातार आयनित और ठंडा किया जाता है, अंततः करंट लगने पर बुझ जाता है सुरक्षित और तीव्र वर्तमान व्यवधान प्राप्त करते हुए, शून्य को पार कर जाता है।

डबल ब्रेक पॉइंट दूरी उच्च अलगाव और ब्रेकिंग इन्सुलेशन स्तर प्रदान करती है। स्थायी चुम्बक का उपयोग घूर्णन चाप सिद्धांत, इसमें कम परिचालन ऊर्जा खपत, मजबूत चाप बुझाने की क्षमता, आदि शामिल हैं न्यूनतम संपर्क घिसाव, प्रभावी ढंग से स्विच के विद्युत जीवन को बढ़ाता है।

उपयोग की शर्तें

स्थिर उत्पाद संचालन सुनिश्चित करने के लिए, स्थापना और उपयोग के लिए निम्नलिखित शर्तों को पूरा किया जाना चाहिए:
1. ऊंचाई: 1000 मीटर से अधिक नहीं (आदेश देते समय विशेष आवश्यकताएं निर्दिष्ट की जानी चाहिए);
2. परिवेश का तापमान: -25℃～+40℃;
3. सापेक्ष आर्द्रता: दैनिक औसत ≤95%, मासिक औसत ≤90%;
4. भूकंपीय तीव्रता: कक्षा बी से अधिक नहीं;
5. परिवेशी वायु धूल, धुआं, रासायनिक संक्षारक, ज्वलनशील गैसों, गैसोलीन और जैसे गंभीर प्रदूषण से मुक्त नमक स्प्रे.

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

व्यावहारिक अनुप्रयोग मामला

चीन में उच्च-वोल्टेज विद्युत उपकरणों के एक पेशेवर निर्माता के रूप में, यू शुन इलेक्ट्रिक ने FLN36-40.5 प्रदान किया पूर्वी चीन में बड़े पैमाने पर शहरी पावर ग्रिड अपग्रेड परियोजना के लिए इंडोर लोड ब्रेक स्विच। परियोजना शामिल है आठ शहरी क्षेत्रों में 35kV वितरण लाइनें, आवासीय क्षेत्रों, वाणिज्यिक केंद्रों और औद्योगिक पार्कों को कवर करती हैं, बिजली आपूर्ति स्थिरता और सुरक्षा के लिए अत्यधिक उच्च आवश्यकताओं के साथ।

अपग्रेड से पहले, मौजूदा स्विचगियर खराब इन्सुलेशन, लगातार रखरखाव और कम सुरक्षा से ग्रस्त था, शहरी पावर ग्रिड विकास की जरूरतों को पूरा करने में असफल होना। इस उत्पाद को चुनने के बाद, परियोजना सफल हुई तीन प्रमुख सुधार: पहला, पांच-प्रूफ इंटरलॉकिंग और आर्क-बुझाने वाला डिज़ाइन गलत संचालन को कम करता है और आर्क दोष, सिस्टम सुरक्षा में सुधार; दूसरा, रखरखाव-मुक्त डिज़ाइन मासिक रखरखाव समय को 80% तक कम कर देता है, संचालन और रखरखाव लागत कम करना; और तीसरा, कॉम्पैक्ट संरचना इनडोर इंस्टॉलेशन स्थान के अनुकूल होती है शहरी सबस्टेशनों की सुविधा, बिजली वितरण प्रणाली एकीकरण की सुविधा। उत्पाद को शून्य विफलताओं का अनुभव हुआ है संचालन के दो वर्षों में, 500,000 से अधिक निवासियों और 300 से अधिक व्यवसायों के लिए स्थिर बिजली आपूर्ति सुनिश्चित की गई, परियोजना स्वामी और स्थानीय बिजली आपूर्ति विभाग से उच्च मान्यता अर्जित करना। यूसुने इलेक्ट्रिक, आपूर्तिकर्ता के रूप में, ऑन-साइट इंस्टॉलेशन मार्गदर्शन और तकनीकी प्रशिक्षण सहित व्यापक बिक्री-पश्चात सेवाएँ प्रदान की गईं।

अक्सर पूछे जाने वाले प्रश्न

Q1: Usune FLN36-40.5 इनडोर लोड स्विच की सेवा जीवन क्या है, और क्या नियमित रखरखाव की आवश्यकता है?

A1: उत्पाद लंबे विद्युत और यांत्रिक जीवनकाल के साथ रखरखाव-मुक्त डिज़ाइन को अपनाता है। SF6 गैस प्रतिधारण जीवन 20 वर्ष तक पहुंच सकता है। सामान्य उपयोग की शर्तों के तहत, किसी नियमित रखरखाव की आवश्यकता नहीं होती है; केवल आवधिक उपकरण आवरण, संचालन तंत्र और गैस दबाव (यदि आवश्यक हो) की जांच की आवश्यकता है। सभी यूसुने उत्पाद उत्पाद का जीवनकाल और विश्वसनीयता सुनिश्चित करने के लिए फैक्ट्री छोड़ने से पहले कठोर गुणवत्ता परीक्षण से गुजरें।

Q2: इस इंडोर लोड ब्रेक स्विच और पारंपरिक सर्किट ब्रेकर के बीच क्या अंतर हैं, और किसमें क्या यह सर्किट ब्रेकर की जगह ले सकता है?

ए2: मुख्य अंतर यह है कि लोड ब्रेक स्विच का उपयोग मुख्य रूप से लोड धाराओं और ओवरलोड को चालू और बंद करने के लिए किया जाता है धाराएँ, जबकि पारंपरिक सर्किट ब्रेकर अतिरिक्त रूप से शॉर्ट-सर्किट धाराओं को बाधित कर सकते हैं। यह उत्पाद, श्रृंखला में वर्तमान-सीमित फ़्यूज़ के साथ संयुक्त, एक सर्किट ब्रेकर को प्रतिस्थापित कर सकता है: लोड ब्रेक स्विच जिम्मेदार है विभिन्न लोड धाराओं को चालू और बंद करने के लिए, जबकि वर्तमान-सीमित फ़्यूज़ भारी अधिभार को संभालता है शॉर्ट-सर्किट करंट रुकावट। यह 35kV रिंग नेटवर्क और डुअल-रेडियल बिजली आपूर्ति प्रणालियों (जैसे) के लिए उपयुक्त है शहरी पावर ग्रिड शाखाओं, औद्योगिक और वाणिज्यिक वितरण कक्षों आदि के रूप में), उपकरण लागत को कम करते हुए सिस्टम सुरक्षा सुनिश्चित करना। चीन में एक पेशेवर निर्माता के रूप में, युशुन इलेक्ट्रिक पेशेवर तकनीकी प्रदान कर सकता है उपयुक्त समाधान चुनने में ग्राहकों की सहायता के लिए मार्गदर्शन।
