24kv 36kv लोड ब्रेक स्विच

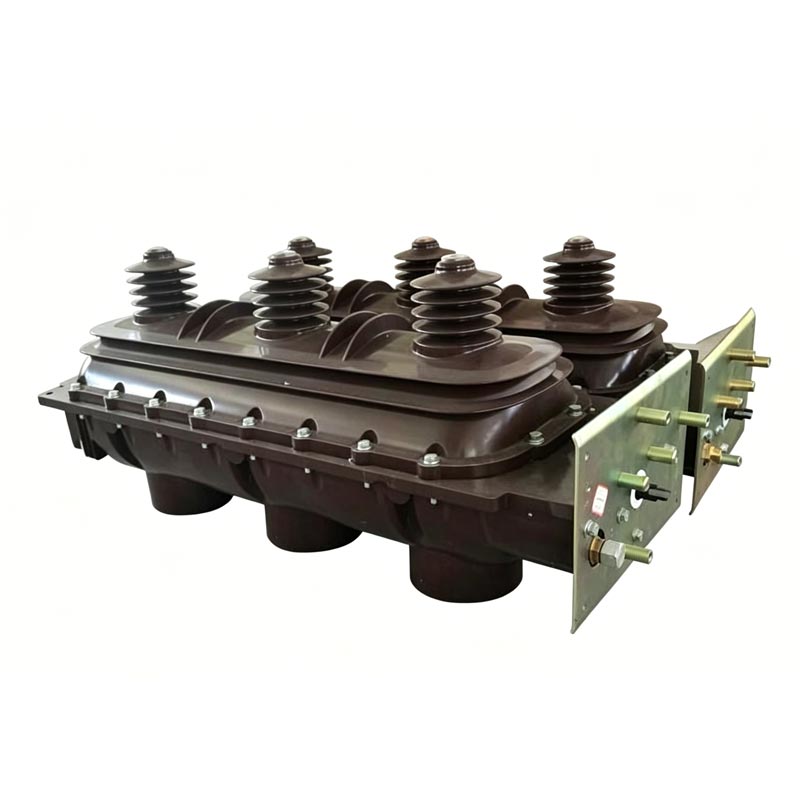

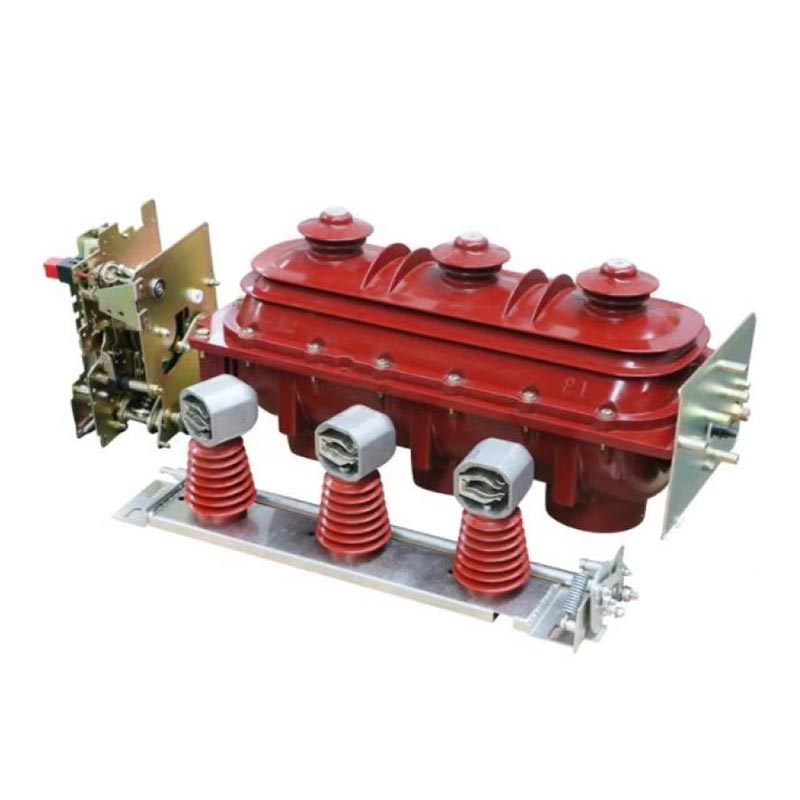

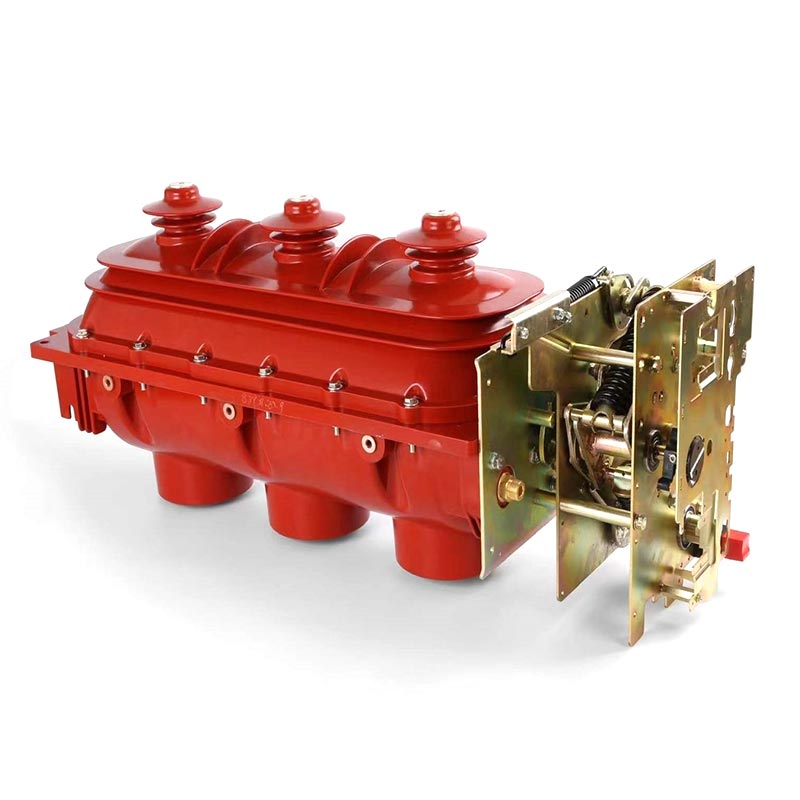

यूज़्यून इंडोर 24kV 36kV लोड ब्रेक स्विच FLN36-24kV 36KV श्रृंखला एक कोर मीडियम-वोल्टेज स्विचगियर है झेजियांग यूसुने इलेक्ट्रिक कंपनी लिमिटेड द्वारा स्वतंत्र रूप से विकसित और निर्मित। यह श्रृंखला विशेष रूप से डिज़ाइन की गई है इनडोर अनुप्रयोगों के लिए, 24kV और 36kV रेटेड वोल्टेज के अनुकूल, और तीन-चरण AC 50Hz रिंग के लिए उपयुक्त नेटवर्क और दोहरी-रेडियल बिजली आपूर्ति प्रणाली। Usune, चीन में निहित एक पेशेवर आपूर्तिकर्ता, उन्नत को एकीकृत करता है प्रत्येक उत्पाद में प्रौद्योगिकी और व्यावहारिक अनुभव, यह सुनिश्चित करते हुए कि स्विच लोड करंट को स्थिर रूप से संभाल सकते हैं और ओवरलोड वर्तमान स्विचिंग, साथ ही लंबी अनलोडेड लाइनों, अनलोडेड ट्रांसफार्मर के स्विचिंग संचालन, और कैपेसिटर बैंक।

इस श्रृंखला का मुख्य लाभ इसका लचीलापन है: जब वर्तमान-सीमित फ़्यूज़ के साथ उपयोग किया जाता है, तो यह सर्किट को प्रतिस्थापित कर सकता है तोड़ने वाले. लोड स्विच विभिन्न लोड धाराओं के स्विचिंग को संभालता है, जबकि वर्तमान-सीमित फ़्यूज़ संभालता है बड़े अधिभार और शॉर्ट-सर्किट धाराओं का टूटना। इससे बिजली वितरण उपकरण की लागत कम हो जाती है और व्यापक उद्योग मान्यता प्राप्त करते हुए, बिजली आपूर्ति प्रणाली की सुरक्षा और स्थिरता में सुधार करता है।

मुख्य उत्पाद विशेषताएँ

1. उन्नत संरचनात्मक डिजाइन

डबल-ब्रेक, तीन-स्थिति रोटरी संपर्क डिज़ाइन को अपनाना, स्विच की ऑपरेटिंग स्थिति (बंद, खुला, ग्राउंडेड) को स्पष्ट रूप से परिभाषित किया गया है, जो प्रभावी ढंग से गलत संचालन से बचाता है और सटीक और विश्वसनीय स्विचिंग सुनिश्चित करता है; द कुल मिलाकर तीन-चरण इंस्टॉलेशन डिज़ाइन अच्छा सिंक्रनाइज़ेशन, कम हिस्से और सुविधाजनक समायोजन प्रदान करता है स्थापना, साइट पर स्थापना की कठिनाई और समय को काफी कम कर देती है।

2. उत्कृष्ट इन्सुलेशन प्रदर्शन

स्विच को ऊपरी और निचले एपॉक्सी-कास्ट हाउसिंग से सील किया गया है, आंतरिक रूप से 0.045–0.07 एमपीए पर एसएफ 6 गैस से भरा हुआ है। SF6 गैस में उत्कृष्ट इन्सुलेशन और चाप-बुझाने के गुण होते हैं, जो मुख्य सर्किट को पूरी तरह से सील कर देते हैं आवास के भीतर ग्राउंडिंग सर्किट, इसे बाहरी नमी, धूल और अन्य दूषित पदार्थों से अलग करना। यह कठोर इनडोर वातावरण में भी स्थिर इन्सुलेशन प्रदर्शन सुनिश्चित करता है, इन्सुलेशन विफलताओं को रोकता है बिजली व्यवस्था के सुरक्षित संचालन की गारंटी।

3. उच्च सुरक्षा प्रदर्शन

सुरक्षा यूसुने के उत्पाद डिज़ाइन के मूल में है। आंतरिक आर्किंग की स्थिति में, की कमजोर पिछली संरचना आवास स्वचालित रूप से टूट जाएगा, और साथ ही, कैबिनेट के शीर्ष पर दबाव राहत वाल्व भी टूट जाएगा खुला, कैबिनेट के बाहर अधिक दबाव वाली गैस को बाहर निकालना, प्रभावी ढंग से कैबिनेट विस्फोट को रोकना और सुरक्षा करना ऑन-साइट ऑपरेटरों और आसपास के उपकरणों की सुरक्षा। यह डिज़ाइन कई सुरक्षा परीक्षण पास कर चुका है, अनुपालन करता है अंतरराष्ट्रीय सुरक्षा मानकों के साथ, और बिजली वितरण कार्यों के लिए विश्वसनीय सुरक्षा प्रदान करता है।

4. लचीला और विश्वसनीय संचालन

इंडोर 24kV 36kV लोड ब्रेक स्विच मैनुअल और इलेक्ट्रिक ऑपरेशन मोड दोनों का समर्थन करता है, जो इसके अनुसार चयन योग्य है। वास्तविक साइट आवश्यकताएँ। यह एक सुव्यवस्थित यांत्रिक संरचना के साथ संचालित करने के लिए सुविधाजनक और विश्वसनीय है स्थिर प्रदर्शन, बार-बार स्विचिंग ऑपरेशन के लिए अनुकूल। रखरखाव-मुक्त डिज़ाइन को अपनाते हुए, यह लंबे समय तक चलने का दावा करता है सेवा जीवन, 2000 चक्रों तक के यांत्रिक जीवनकाल के साथ, बाद के रखरखाव लागत और कार्यभार को कम करता है।

तकनीकी मापदंड

उपयोग की शर्तें

स्थिर और विश्वसनीय संचालन सुनिश्चित करने के लिए, Usune इंडोर 24kV 36kV लोड ब्रेक स्विच का उपयोग किया जाना चाहिए निम्नलिखित स्थितियाँ (चीन और विश्व स्तर पर वास्तविक अनुप्रयोग अनुभव के आधार पर):

(ए) ऊंचाई: 1000 मीटर से अधिक नहीं;
(बी) परिवेश का तापमान: ऊपरी सीमा +40℃, निचली सीमा -25℃;
(सी) सापेक्ष आर्द्रता: दैनिक औसत ≤95%, मासिक औसत ≤90%;
(डी) आसपास की हवा में कोई महत्वपूर्ण संक्षारक गैसें, ज्वलनशील गैसें, या जल वाष्प प्रदूषण नहीं;
(ई) कोई बार-बार या गंभीर कंपन नहीं।

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

वास्तविक दुनिया का अनुप्रयोग मामला

केस स्टडी: हांग्जो शहरी आवासीय विद्युत वितरण परियोजना, चीन

चीन के हांग्जो में एक बड़े आवासीय क्षेत्र में ऊर्जा दक्षता, सुरक्षा और स्थिरता की उच्च आवश्यकताएं थीं इसके इनडोर बिजली वितरण कक्ष। परियोजना ने 20 यूसुने इनडोर 24kV लोड ब्रेक स्विच (FLN36-24kV) का चयन किया श्रृंखला) आवासीय बिजली आपूर्ति प्रणाली के लिए लोड स्विचिंग और सुरक्षा को संभालने के लिए। नामित आपूर्तिकर्ता के रूप में इस परियोजना के लिए, यूसुने ने अनुकूलित इंस्टॉलेशन मार्गदर्शन और बिक्री के बाद सेवा प्रदान की। फैक्ट्री सख्ती से परियोजना तकनीकी आवश्यकताओं का अनुपालन सुनिश्चित करने के लिए शिपमेंट से पहले प्रत्येक उत्पाद का परीक्षण किया गया। इसके बाद से 2023 में चालू होने के बाद, स्विच प्रभावी ढंग से इन्सुलेशन दोष या खराबी के बिना स्थिर रूप से संचालित हुए हैं 5,000 से अधिक घरों के लिए स्थिर बिजली आपूर्ति सुनिश्चित करना। प्रोजेक्ट टीम ने उत्पाद प्रदर्शन की अत्यधिक प्रशंसा की और यूसुने की पेशेवर सेवाएँ।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यूज़्यून इंडोर 24kV 36kV लोड ब्रेक स्विच को शॉर्ट-सर्किट करंट को बाधित करने के लिए अकेले इस्तेमाल किया जा सकता है?

A1: नहीं। लोड स्विच का उपयोग मुख्य रूप से लोड धाराओं और अधिभार धाराओं को स्विच करने के साथ-साथ कनेक्ट करने के लिए किया जाता है और अनलोड की गई लंबी लाइनों, अनलोड किए गए ट्रांसफार्मर और कैपेसिटर बैंकों को डिस्कनेक्ट करना। वे स्वतंत्र रूप से नहीं कर सकते शॉर्ट-सर्किट धाराओं को बाधित करें। शॉर्ट-सर्किट धाराओं को संभालने के लिए, लोड स्विच के साथ जोड़ा जा सकता है वर्तमान-सीमित फ़्यूज़। वर्तमान-सीमित फ़्यूज़ बड़े अधिभार और शॉर्ट-सर्किट की रुकावट को संभालते हैं धाराएं, और यह संयोजन बिजली आपूर्ति के लिए व्यापक सुरक्षा प्रदान करते हुए, सर्किट ब्रेकरों को प्रतिस्थापित कर सकता है प्रणाली. वर्षों के पेशेवर अनुभव के आधार पर यूसुने द्वारा अनुकूलित यह डिज़ाइन, लागत और सुरक्षा को संतुलित करता है।

Q2: यदि लोड स्विच का SF6 गैस दबाव बहुत कम है तो क्या किया जाना चाहिए?

A2: Usune इनडोर 24kV और 36kV लोड स्विच में SF6 गैस को एपॉक्सी-कास्ट हाउसिंग के भीतर सील कर दिया जाता है। मानक दबाव 0.045–0.07MPa है। कम दबाव स्विच के इन्सुलेशन और आर्क-बुझाने के प्रदर्शन को प्रभावित करेगा। उपयोगकर्ता सबसे पहले गैस लीक की जांच करनी चाहिए। यदि कोई रिसाव पाया जाता है, तो तुरंत यूज़्यून बिक्री-पश्चात टीम से संपर्क करें। एक के रूप में पेशेवर निर्माता, यूसुने विशेषज्ञ गैस रिसाव का पता लगाने और मरम्मत सेवाएं प्रदान करता है। रिसाव को ख़त्म करने के बाद, यह सुनिश्चित करने के लिए कि स्विच सामान्य रूप से संचालित हो, SF6 गैस को मानक दबाव में फिर से भरने की आवश्यकता है। इसकी अनुशंसा की जाती है दैनिक उपयोग के दौरान नियमित रूप से गैस का दबाव जांचने के लिए।
