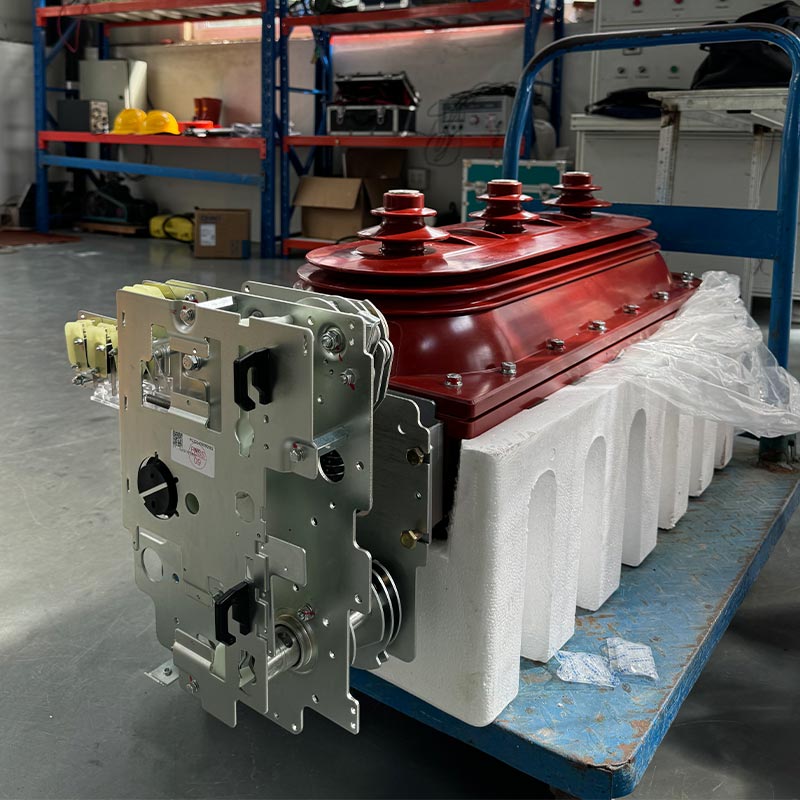

इनडोर Sf6 लोड स्विच

यूज़्यून इंडोर एसएफ6 लोड स्विच हाई-वोल्टेज स्विचगियर की एक नई पीढ़ी है जिसे विशेष रूप से इनडोर के लिए डिज़ाइन किया गया है बिजली वितरण परिदृश्य. Usune की पेशेवर R&D टीम द्वारा विकसित, इसे व्यापक रूप दिया गया है परीक्षण और इसका प्रदर्शन GB3804, GB16926, IEC60265 और IEC60420 मानकों का अनुपालन करता है।

उच्च-वोल्टेज विद्युत उपकरणों के एक पेशेवर निर्माता के रूप में, यूसुने ने उत्पादन संयंत्रों को मानकीकृत किया है चीन, प्रत्येक उत्पाद को सुनिश्चित करने के लिए उन्नत उत्पादन उपकरण और सख्त गुणवत्ता नियंत्रण प्रक्रियाओं से सुसज्जित है मानकों को पूरा करता है. उत्पाद इन्सुलेशन और आर्क-बुझाने वाले माध्यम के रूप में एसएफ 6 गैस का उपयोग करते हैं, जिससे लाभ मिलते हैं प्रभावी रूप से उच्च इन्सुलेशन शक्ति, कुशल चाप शमन, कॉम्पैक्ट संरचना और लंबी सेवा जीवन के रूप में पारंपरिक लोड स्विचों की खराब स्थिरता और उच्च रखरखाव लागत की समस्या का समाधान करना।

मुख्य तकनीकी पैरामीटर

1. लागू सिस्टम: तीन चरण एसी 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. चाप-बुझाने वाला माध्यम: एसएफ 6 गैस (निष्क्रिय, गैर विषैले, उच्च इलेक्ट्रोनगेटिविटी, मिलीसेकंड-स्तर उच्च दक्षता चाप शमन)
3. संचालन तंत्र: स्प्रिंग-संचालित तंत्र (मानक मैनुअल ऊर्जा भंडारण, वैकल्पिक विद्युत उद्घाटन और रिमोट कंट्रोल के लिए बंद करना)
4. कार्य स्थिति: तीन-स्थिति चाप-बुझाने वाला कक्ष: "बंद-खुला-मैदान"
5. सीलिंग प्रदर्शन: समर्पित गतिशील और स्थिर सीलिंग डिज़ाइन, वास्तविक समय के लिए दबाव गेज से सुसज्जित निगरानी

आवेदन का दायरा

इनडोर एसएफ6 लोड स्विच का व्यापक रूप से औद्योगिक और खनन जैसे इनडोर बिजली वितरण परिदृश्यों में उपयोग किया जाता है उद्यम, ऊंची इमारतें, शहरी आवासीय क्षेत्र, सबस्टेशन, बड़े शॉपिंग मॉल, हवाई अड्डे, सबवे, और लोड धाराओं को बदलने, सर्किट और वितरण ट्रांसफार्मर को नियंत्रित करने और उनकी सुरक्षा करने के लिए अस्पताल; कब आउटलेट पर स्पर्श करने योग्य केबल फ्रंट कनेक्टर से सुसज्जित, वे विशेष रूप से केबल शाखा के लिए उपयुक्त हैं (कनेक्शन) बक्से।

मुख्य तकनीकी पैरामीटर

संरचनात्मक सुविधाएँ और सुरक्षा लाभ

1. सुपीरियर इन्सुलेशन और आर्क-बुझाने वाली संरचना

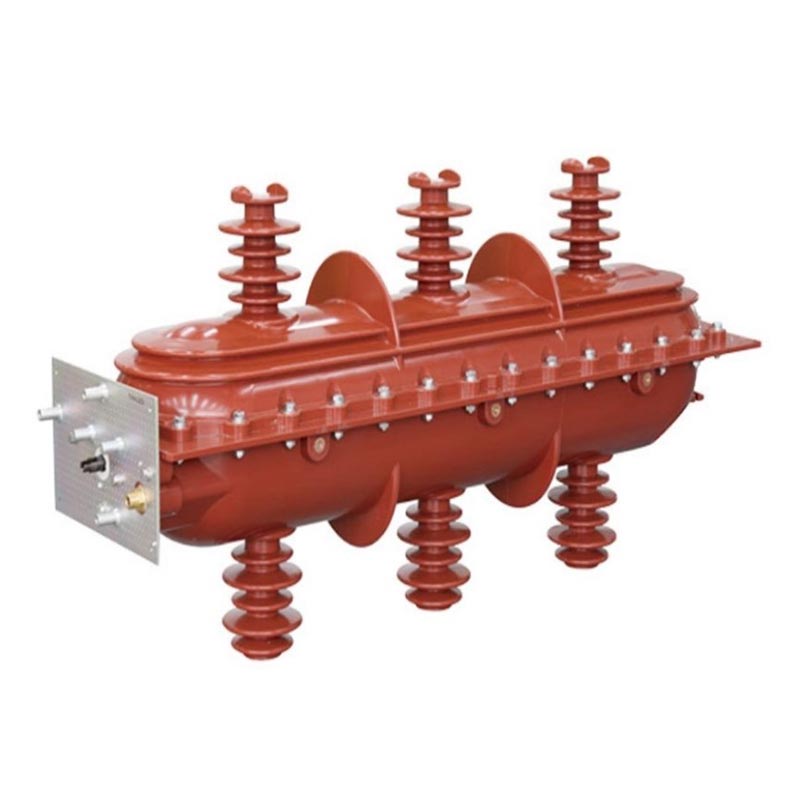

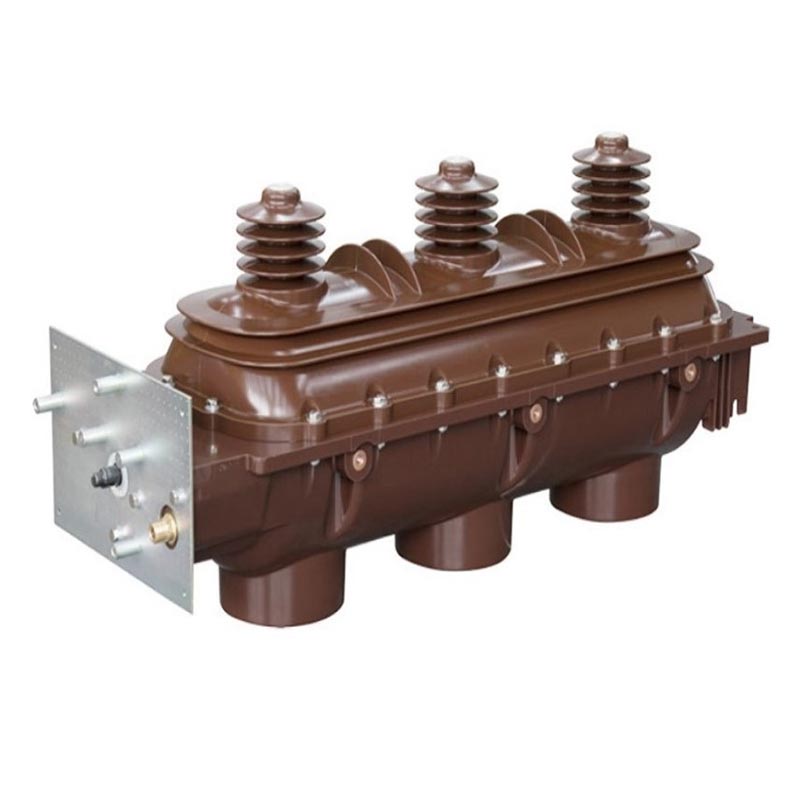

ऊपरी और निचले गोले को एपॉक्सी राल के साथ इंजेक्शन द्वारा ढाला जाता है, जिससे एक सीलबंद, गैस से भरी आंतरिक गुहा बनती है बाहरी वातावरण को प्रभावी ढंग से अलग करता है। तीन-स्थिति वाले चाप-बुझाने वाले कक्ष का समापन पूरा हो जाता है, एक आम चलती संपर्क के रोटेशन के माध्यम से चरण-दर-चरण उद्घाटन और ग्राउंडिंग संचालन, स्पष्ट सुनिश्चित करना स्थिति और विश्वसनीय संचालन। SF6 गैस में उच्च ढांकता हुआ ताकत और उत्कृष्ट चाप-बुझाने का प्रदर्शन है, स्विचिंग के दौरान उत्पन्न चाप को शीघ्रता से बुझाना।

2. विश्वसनीय सीलिंग और दबाव की निगरानी

इंडोर एसएफ6 लोड स्विच एक समर्पित गतिशील और स्थिर सीलिंग डिज़ाइन का उपयोग करता है, जो उत्कृष्ट सीलिंग प्रदान करता है प्रदर्शन और SF6 गैस रिसाव को रोकना। निगरानी के लिए मैकेनिज्म बॉक्स पर एक दबाव नापने का यंत्र प्रमुखता से स्थित होता है वास्तविक समय में गैस का दबाव, ऑपरेटरों द्वारा संभावित खतरों का समय पर पता लगाने की सुविधा प्रदान करता है।

3. व्यापक सुरक्षा इंटरलॉक

लोड स्विच और ग्राउंडिंग स्विच के बीच और इनके बीच विश्वसनीय यांत्रिक इंटरलॉक स्थापित किए जाते हैं ग्राउंडिंग स्विच और सामने का दरवाजा (कैबिनेट-प्रकार के बिजली वितरण के लिए), गलत संचालन को रोकना और सुनिश्चित करना कर्मियों और उपकरणों की सुरक्षा। बढ़ाने के लिए आउटलेट सिरे पर एक समान सुरक्षात्मक आवरण सुसज्जित है इन्सुलेशन प्रदर्शन.

4. लचीला संचालन और जगह बचाने वाला डिज़ाइन

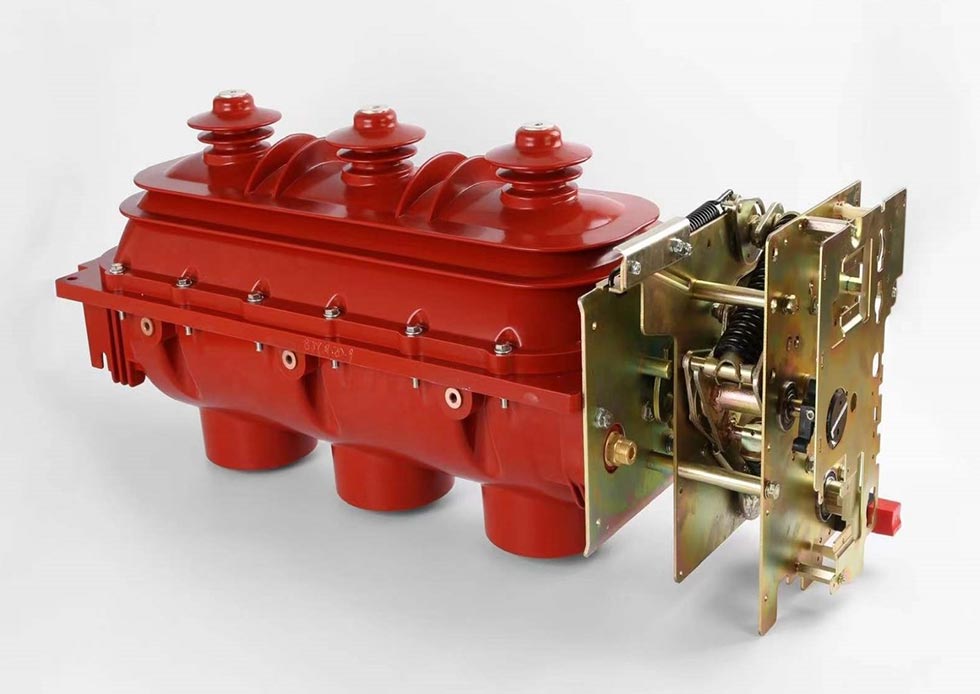

मानक कॉन्फ़िगरेशन में एक मैनुअल स्प्रिंग-लोडेड ऑपरेटिंग तंत्र शामिल है; वैकल्पिक विद्युत उद्घाटन और समापन रिमोट कंट्रोल की अनुमति देता है। इसकी कॉम्पैक्ट संरचना और छोटे पदचिह्न इसे ऊंची इमारतों, छोटी इमारतों के लिए उपयुक्त बनाते हैं सबस्टेशन, और सीमित स्थापना स्थान वाले अन्य अनुप्रयोग।

उपयोग की शर्तें

1. सामान्य परिचालन स्थितियाँ

- परिवेश का तापमान: -25℃～+40℃
- ऊंचाई: 2000 मीटर से अधिक नहीं
- आर्द्रता: दैनिक औसत सापेक्ष आर्द्रता <95%, मासिक औसत <90%; दैनिक औसत वाष्प दबाव ≤2.2kPa, मासिक औसत ≤1.8kPa

2. विशेष परिचालन स्थितियाँ

जीबी/टी11022-1999 मानक के अनुसार, इंडोर एसएफ6 लोड स्विच को सामान्य परिस्थितियों में काम करना चाहिए। यदि परिचालन स्थितियाँ पूरी नहीं हुई हैं (जैसे, 2000 मीटर से अधिक ऊँचाई, अत्यधिक तापमान और आर्द्रता, आदि), कृपया उत्पाद का सामान्य संचालन सुनिश्चित करने के लिए पहले से निर्माता से परामर्श लें।

वास्तविक-विश्व अनुप्रयोग मामला

केस स्टडी: चीन शहरी मेट्रो विद्युत वितरण परियोजना

एक प्रमुख मेट्रो लाइन को अपने स्टेशन बिजली वितरण प्रणाली के लिए विश्वसनीय इनडोर हाई-वोल्टेज लोड स्विच की आवश्यकता होती है, उपकरण सुरक्षा, स्थिरता और कॉम्पैक्टनेस के उच्च स्तर की मांग। इस प्रोजेक्ट ने Usune FLN36-12D का चयन किया मॉडल, जिसकी कॉम्पैक्ट संरचना सबवे के सीमित स्थान के लिए उपयुक्त है। इसकी विश्वसनीय सीलिंग और आर्क-बुझाने का प्रदर्शन आर्द्र भूमिगत वातावरण में स्थिर संचालन सुनिश्चित करता है। इसके चालू होने के बाद से 2024 में, इसे शून्य विफलताओं का अनुभव हुआ है और इसे परियोजना स्वामी से उच्च प्रशंसा मिली है।

अक्सर पूछे जाने वाले प्रश्न

Q1: यदि स्विच पर SF6 गैस दबाव नापने का यंत्र असामान्य रीडिंग दिखाता है तो मुझे क्या करना चाहिए?

A1: उपकरण क्षति या सुरक्षा दुर्घटनाओं से बचने के लिए स्विच का उपयोग तुरंत बंद कर दें। सबसे पहले, गैस लीक की जाँच करें। यदि कोई रिसाव नहीं है, तापमान ठीक होने की प्रतीक्षा करें और देखें कि दबाव सामान्य हो जाता है या नहीं। अगर वहाँ रिसाव है या दबाव बहाल नहीं किया जा सकता है, तुरंत यूज़्यून बिक्री-पश्चात सेवा टीम से संपर्क करें। द निर्माता समस्या से निपटने के लिए पेशेवर तकनीशियनों को भेजेगा।

Q2: क्या यूज़्यून इंडोर SF6 लोड स्विच का उपयोग 2000 मीटर से अधिक ऊंचाई वाले वातावरण में किया जा सकता है?

A2: सामान्य परिचालन ऊंचाई 2000 मीटर से अधिक नहीं होती है। अधिक ऊंचाई इन्सुलेशन प्रदर्शन को प्रभावित करेगी। यदि उपयोग करें उच्च ऊंचाई वाले वातावरण में, पहले से ही यूसुने से परामर्श लें। एक पेशेवर सप्लायर के रूप में, हम अनुकूलित प्रदान कर सकते हैं समाधान और स्थिर संचालन सुनिश्चित करने के लिए इन्सुलेशन डिज़ाइन को समायोजित करें।

Q3: उत्पाद को कितनी बार रखरखाव की आवश्यकता होती है, और मुख्य रखरखाव आइटम क्या हैं?

ए3: सामान्य परिस्थितियों में, हर 1-2 साल में व्यापक रखरखाव की सिफारिश की जाती है। मुख्य वस्तुओं में शामिल हैं: (1) SF6 गैस दबाव और सीलिंग की जाँच करना; (2) यांत्रिक इंटरलॉक की विश्वसनीयता की जाँच करना; (3) स्विच साफ़ करना और तंत्र बॉक्स सतहें; (4) स्थिति संकेतकों की सटीकता की जाँच करना; (5) ऑपरेटिंग तंत्र की जाँच करना और आवश्यकतानुसार स्नेहक मिलाना। विवरण के लिए, कृपया उत्पाद मैनुअल देखें या बिक्री-पश्चात सेवा से संपर्क करें। Usune पेशेवर रखरखाव प्रशिक्षण भी प्रदान करता है।

ब्रांड प्रतिबद्धता और बिक्री के बाद सेवा

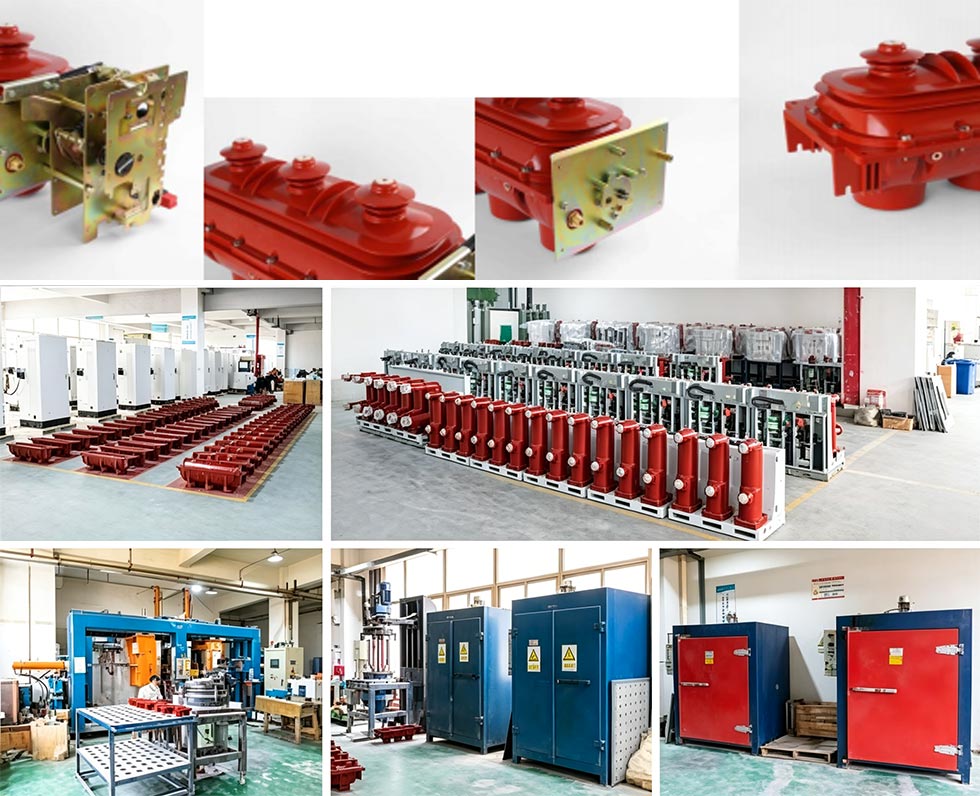

उच्च-वोल्टेज विद्युत उपकरणों के एक पेशेवर निर्माता और आपूर्तिकर्ता के रूप में, यूसुने ने उत्पादन को मानकीकृत किया है चीन में पौधे. "गुणवत्ता पहले, सुरक्षा पहले" के सिद्धांत का पालन करते हुए, सभी उत्पादों को कठोर गुणवत्ता से गुजरना पड़ता है फैक्ट्री छोड़ने से पहले निरीक्षण, उत्पाद प्राधिकरण सुनिश्चित करने के लिए प्रासंगिक प्रमाणन मानकों को पूरा करना और विश्वसनीयता.

हम इंस्टॉलेशन मार्गदर्शन, कमीशनिंग, रखरखाव और सहित व्यापक बिक्री के बाद की सेवाएं प्रदान करते हैं तकनीकी प्रशिक्षण. हमारी बिक्री-पश्चात टीम में अनुभवी पेशेवर तकनीशियन शामिल हैं जो तुरंत प्रतिक्रिया देते हैं आवश्यकताएँ और कुशल समाधान प्रदान करना। हम हमेशा "सुरक्षित उपयोग के लिए सब कुछ" की मूल अवधारणा को कायम रखते हैं बिजली" और एक सुरक्षित और स्थिर बिजली वितरण वातावरण बनाने के लिए उपयोगकर्ताओं के साथ काम करें।
