इनडोर प्रकार अलगाव स्विच

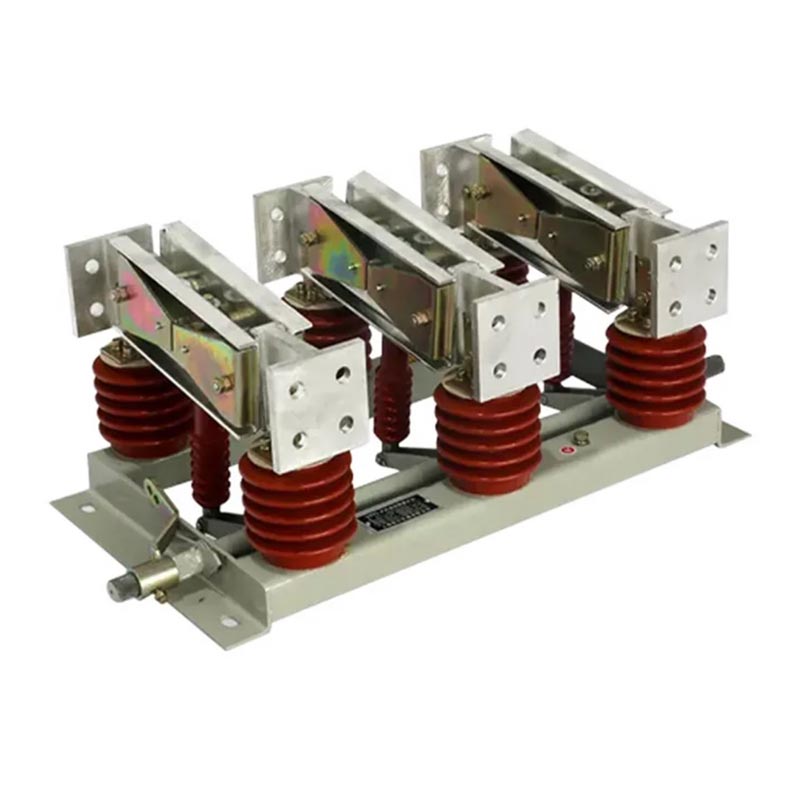

जीएन सीरीज़ इंडोर टाइप आइसोलेशन स्विच एक नो-लोड स्विचिंग डिवाइस है जिसे विशेष रूप से इनडोर के लिए डिज़ाइन किया गया है हाई-वोल्टेज सिस्टम। यह एक दृश्य अलगाव अंतराल प्रदान करके भौतिक शक्ति वियोग को प्राप्त करता है, जिससे यह एक हो जाता है विद्युत उपकरणों और प्रणालियों के सुरक्षित रखरखाव के लिए आवश्यक उपकरण।

संरचनात्मक विशेषताएं

1. मॉड्यूलर डिज़ाइन: तीन स्वतंत्र एकल-पोल इकाइयों से बना है, जिसे लचीले ढंग से तीन-पोल में जोड़ा जा सकता है एकीकृत संरचना, विभिन्न स्थापना परिदृश्यों के अनुकूल।

2. उच्च-वर्तमान चालकता प्रणाली: उत्कृष्ट चालकता प्रदान करते हुए उच्च शक्ति वाले तांबे मिश्र धातु संपर्कों को नियोजित करती है और तापीय स्थिरता, 10,000A तक की धाराओं के साथ दीर्घकालिक संचालन को झेलने में सक्षम।

3. विश्वसनीय इन्सुलेशन प्रदर्शन: उच्च गुणवत्ता वाले प्रदूषण-विरोधी इंसुलेटर से लैस, कक्षा III और के लिए उपयुक्त चतुर्थ प्रदूषण वातावरण.

4. वैकल्पिक ग्राउंडिंग स्विच: कुछ मॉडल ग्राउंडिंग स्विच को एकीकृत करते हैं, जिससे अलगाव की सुरक्षित ग्राउंडिंग प्राप्त होती है सर्किट और परिचालन सुरक्षा बढ़ाना।

मॉडल विवरण

लागू मानक

उच्च-वोल्टेज विद्युत उपकरणों के एक पेशेवर आपूर्तिकर्ता के रूप में, यूसुने राष्ट्रीय और उद्योग का सख्ती से पालन करता है उत्पाद की गुणवत्ता और सुरक्षा सुनिश्चित करने के लिए मानक:

- जीबी 1985-2014 "हाई-वोल्टेज एसी डिस्कनेक्टिंग स्विच और ग्राउंडिंग स्विच"
- जीबी/टी 11022-2011 "हाई-वोल्टेज स्विचगियर और कंट्रोलगियर मानकों के लिए सामान्य तकनीकी आवश्यकताएँ"
- डीएल/टी 486-2010 "हाई-वोल्टेज एसी डिस्कनेक्टिंग स्विच और ग्राउंडिंग स्विच के लिए तकनीकी ऑर्डरिंग शर्तें"
- डीएल/टी 593-2006 "हाई-वोल्टेज स्विचगियर और कंट्रोलगियर के लिए तकनीकी आवश्यकताएँ"

तकनीकी मापदंड

1. वोल्टेज और वर्तमान विशिष्टताएँ

- वोल्टेज रेटिंग: 12kV, 20kV, 35kV
- रेटेड करंट: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- रेटेड शॉर्ट-टाइम करंट झेलने योग्य: अधिकतम 80kA

2. उत्पाद श्रेणियाँ

- कार्य के अनुसार: अनग्राउंडेड, सिंगल ग्राउंडेड, थ्रू-वॉल प्रकार
- ऑपरेशन विधि द्वारा: मैनुअल, इलेक्ट्रिक (वैकल्पिक)

उपयोग की शर्तें

इनडोर टाइप आइसोलेशन स्विच कठोर औद्योगिक वातावरण के लिए उपयुक्त है और इसमें व्यापक अनुकूलनशीलता है:

1. परिवेश का तापमान: -50℃ ~ +50℃
2. ऊंचाई: ≤2000 मीटर (अनुकूलन क्षमता बढ़ाने के लिए ऊंचाई ≥2500 मीटर को अनुकूलित किया जा सकता है)
3. हवा का दबाव: ≤700Pa (हवा की गति ≤34m/s के बराबर)
4. भूकंपीय तीव्रता: ≤8
5. आइसिंग की मोटाई: ≤20 मिमी
6. प्रदूषण स्तर: कक्षा III, IV
7. स्थापना वातावरण: कोई ज्वलनशील या विस्फोटक खतरा नहीं, कोई रासायनिक संक्षारण नहीं, और कोई गंभीर कंपन नहीं

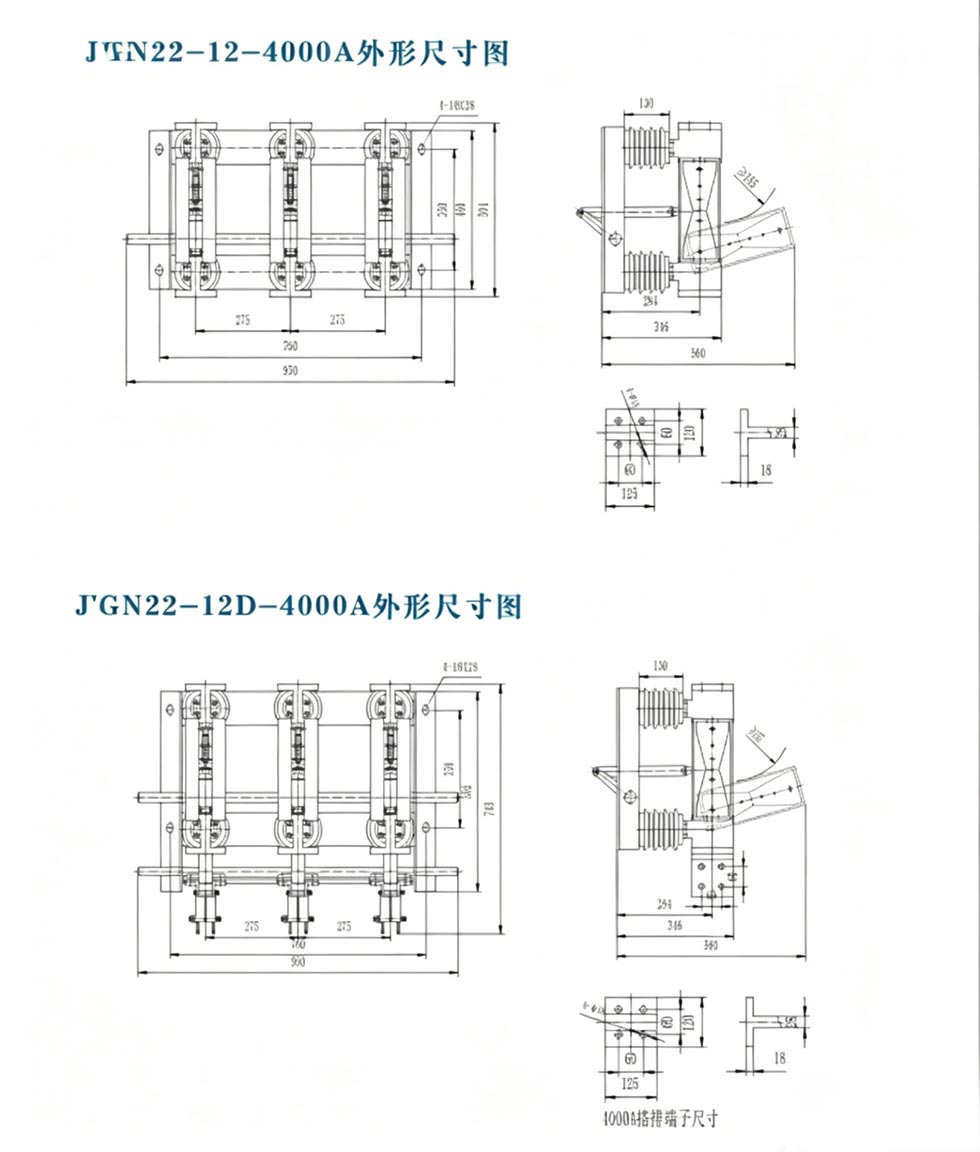

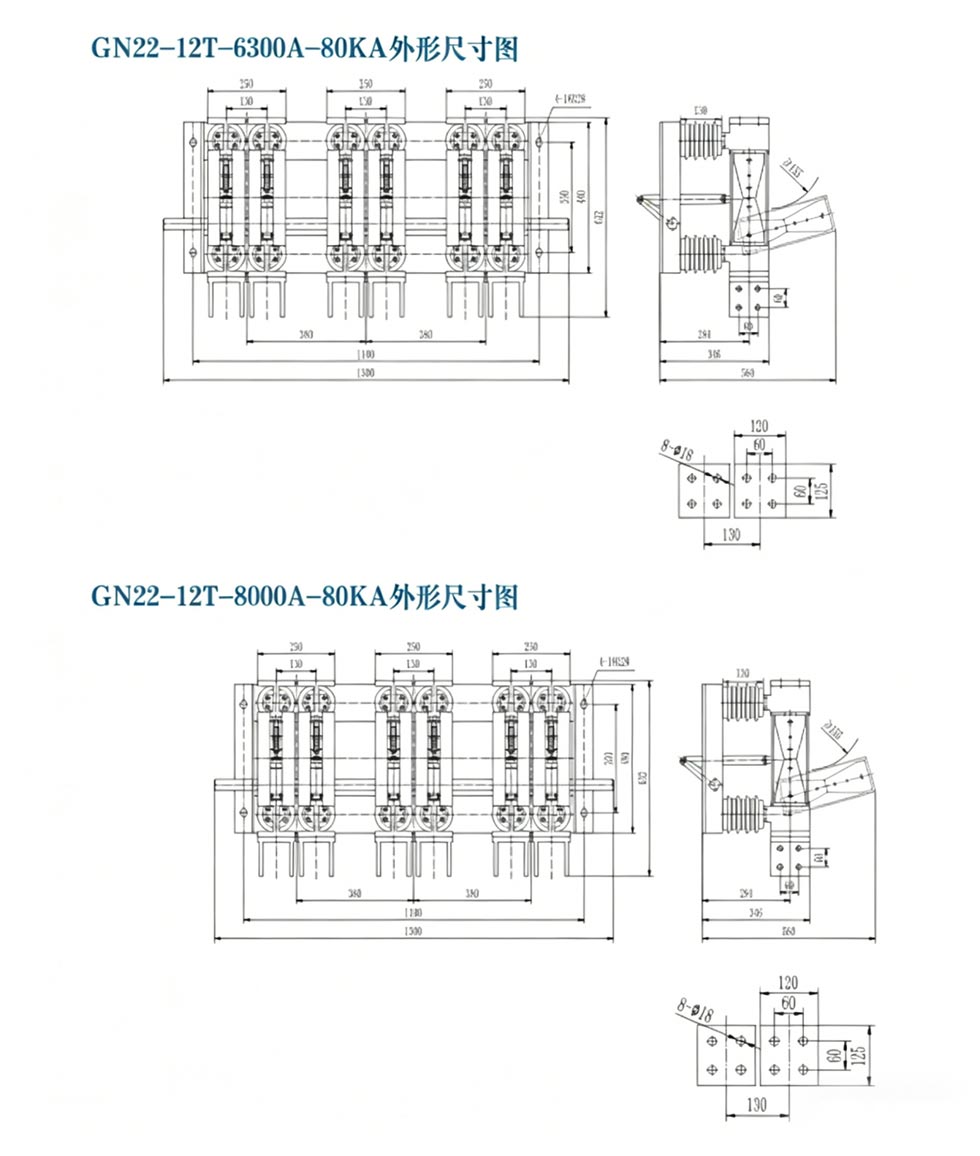

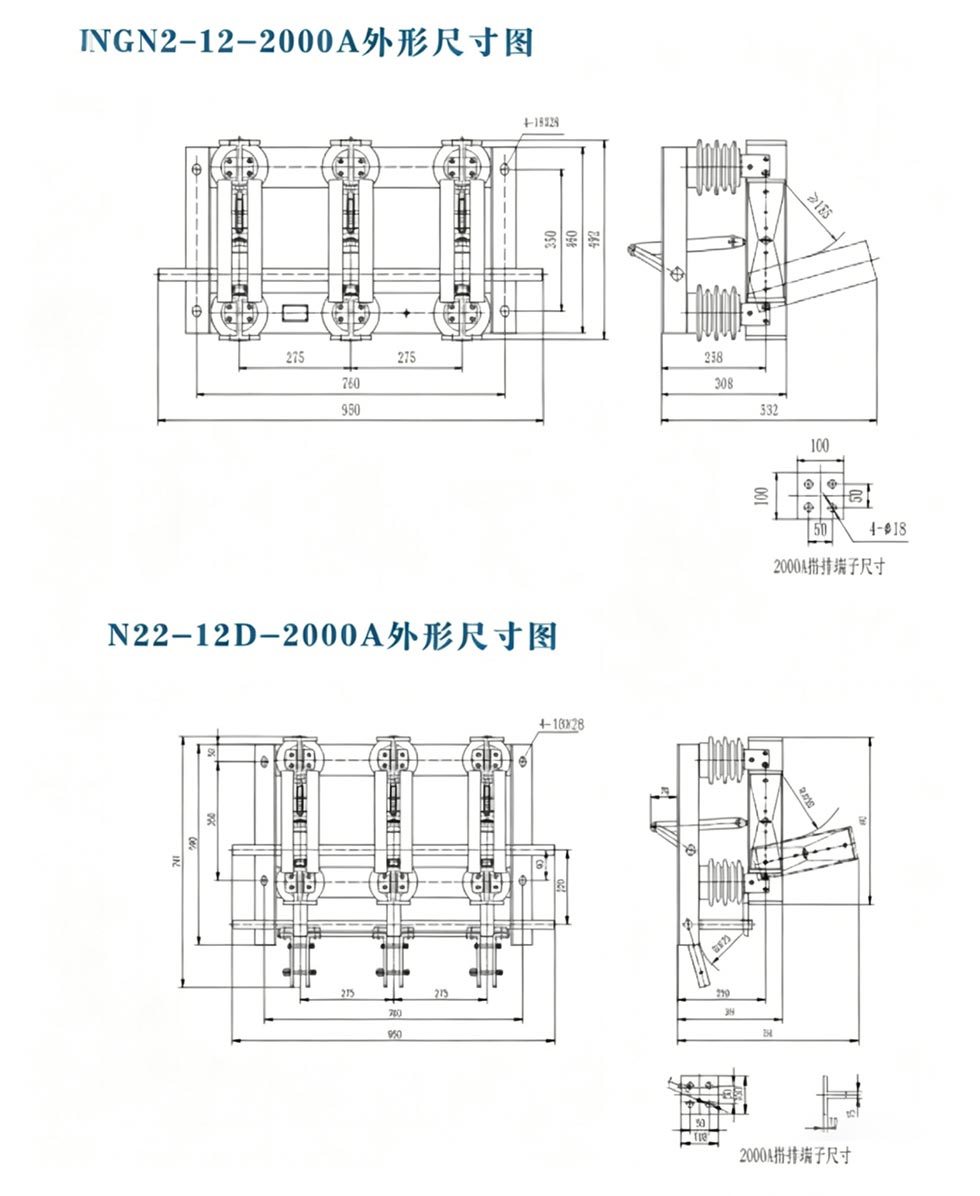

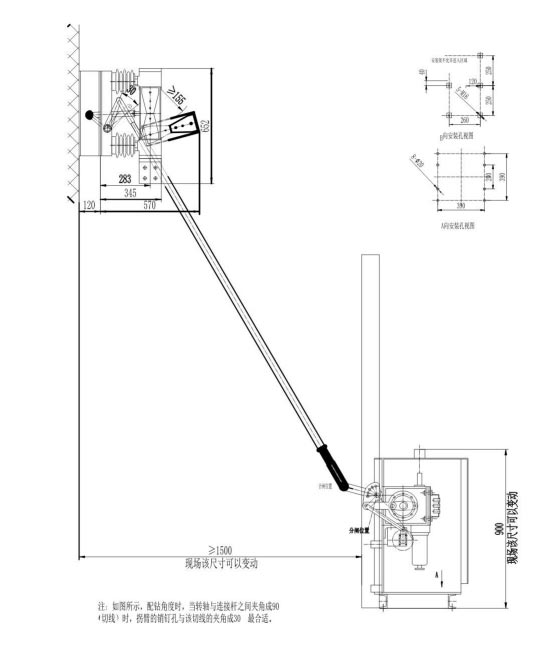

बाहरी आयाम

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

व्यावहारिक अनुप्रयोग

मामला: पूर्वी चीन में एक बड़े इस्पात संयंत्र को अपने 20kV जनरेटर आउटलेट सिस्टम को उच्च-वर्तमान अलगाव से लैस करने की आवश्यकता थी उपकरण. संयंत्र का वातावरण कठोर था (उच्च धूल, चतुर्थ श्रेणी का प्रदूषण) और इसकी वर्तमान आवश्यकताएँ उच्च थीं (8000ए), उपकरण विश्वसनीयता पर सख्त आवश्यकताएं रखता है। आख़िरकार, फ़ैक्टरी ने यूसुने को चुना GN□-20DW/8000-80 डिस्कनेक्टर स्विच। मुख्य कारण इसका प्रदूषण-प्रतिरोधी डिज़ाइन, कक्षा IV के अनुकूल होना था प्रदूषण वातावरण, जनरेटर आउटपुट लोड से मेल खाने वाला 8000A रेटेड करंट और एकीकृत ग्राउंडिंग स्विच रखरखाव सुरक्षा सुनिश्चित करना। 2023 में अपनी कमीशनिंग के बाद से, उपकरण दो वर्षों से अधिक समय से स्थिर रूप से काम कर रहा है, मासिक रखरखाव के दौरान विश्वसनीय अलगाव प्रदान करना, बिजली के झटके के जोखिम को समाप्त करना। द प्रदूषण-प्रतिरोधी इंसुलेटर कोई स्पष्ट उम्र बढ़ने या डिस्चार्ज के निशान नहीं दिखाते हैं, जिससे रखरखाव में काफी कमी आती है आवृत्ति और लागत, यह साबित करती है कि यूसुने जीएन श्रृंखला डिस्कनेक्टर स्विच हेवी-ड्यूटी के लिए एक आदर्श विकल्प है औद्योगिक विद्युत प्रणालियाँ.

अक्सर पूछे जाने वाले प्रश्न

Q1: डिस्कनेक्टर स्विच और लोड स्विच के बीच मुख्य अंतर क्या है?

A1: डिस्कनेक्टर स्विच एक नो-लोड स्विचिंग डिवाइस है जिसमें कोई चाप-बुझाने की क्षमता नहीं है; इसका उपयोग केवल किया जाता है सर्किट ब्रेकर द्वारा लोड डिस्कनेक्ट करने के बाद सर्किट को अलग करें। एक लोड स्विच एक निश्चित लोड को डिस्कनेक्ट कर सकता है वर्तमान. जीएन श्रृंखला डिस्कनेक्टर स्विच एक दृश्य अलगाव अंतराल प्रदान करता है, जिससे पूर्ण सुरक्षा सुनिश्चित होती है रख-रखाव.

Q2: क्या GN श्रृंखला इंडोर टाइप आइसोलेशन स्विच उच्च ऊंचाई वाले क्षेत्रों (≥2500m) में सामान्य रूप से काम कर सकता है?

ए2: हाँ. मानक मॉडल ≤2000m ऊंचाई के लिए उपयुक्त है। ≥2500 मीटर की ऊंचाई के लिए, यूसुने इन्सुलेशन बढ़ा सकता है और स्थिर उपकरण संचालन सुनिश्चित करने के लिए उपयोगकर्ता की आवश्यकताओं के अनुसार यांत्रिक प्रदर्शन।

Q3: GN श्रृंखला डिस्कनेक्ट स्विच के लिए किस रखरखाव की आवश्यकता है?

ए3: नियमित रखरखाव में शामिल हैं: (1) दरारों और डिस्चार्ज निशानों के लिए इंसुलेटर की जांच करना; (2) संपर्क दबाव का परीक्षण और तापमान (≤70℃ रेटेड वर्तमान पर); (3) ग्राउंडिंग स्विच और इंटरलॉकिंग डिवाइस की अखंडता का सत्यापन करना; (4) ऑपरेटिंग तंत्र को नियमित रूप से चिकनाई देना। उचित रखरखाव 20-30 वर्षों की सेवा जीवन की गारंटी दे सकता है।

यूज़्यून जीएन सीरीज़ इंडोर टाइप आइसोलेशन स्विच उन्नत तकनीक, विश्वसनीय प्रदर्शन और व्यापकता को जोड़ती है अनुकूलनशीलता, इसे बड़े बिजली संयंत्रों, इस्पात मिलों और औद्योगिक बिजली प्रणालियों के लिए पसंदीदा उत्पाद बनाती है। जैसे चीन के उच्च-वोल्टेज विद्युत उद्योग में एक अग्रणी निर्माता, झेजियांग यूसुने इलेक्ट्रिक कंपनी लिमिटेड, पर निर्भर है इसकी पेशेवर आर एंड डी टीम, सख्त गुणवत्ता नियंत्रण प्रणाली और समृद्ध परियोजना अनुभव उपयोगकर्ताओं को प्रदान करती है उच्च गुणवत्ता वाले उत्पाद और अनुकूलित समाधान। चाहे नई परियोजनाओं के लिए हो या उपकरण उन्नयन के लिए, यह सुरक्षित प्रदान कर सकता है, स्थिर, और कुशल बिजली अलगाव सुरक्षा।
