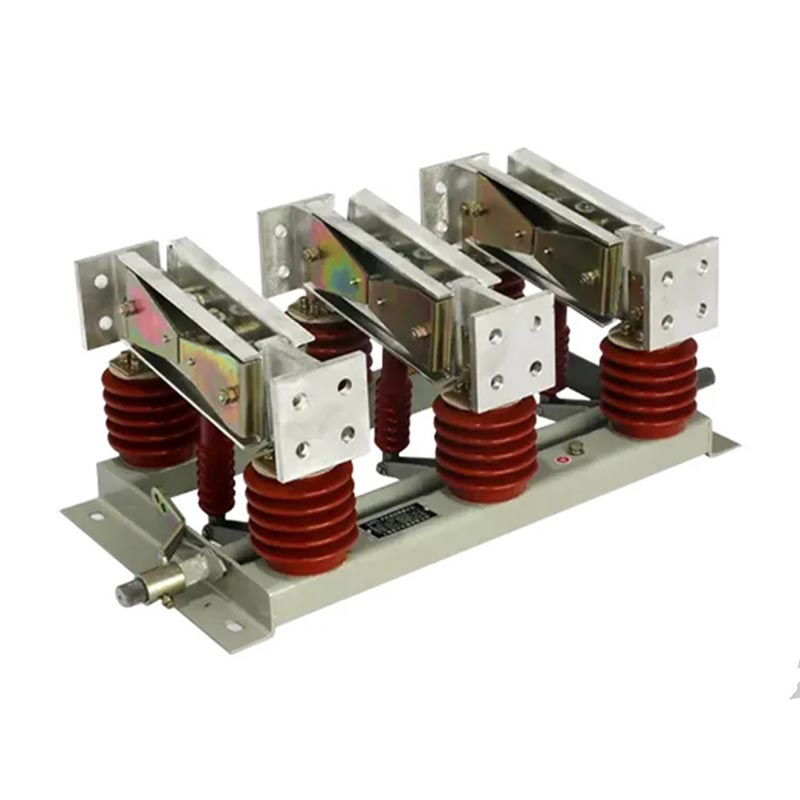

इनडोर एयर आइसोलेशन स्विच

यूज़्यून जीएन सीरीज़ इंडोर एयर आइसोलेशन स्विच स्वतंत्र रूप से विकसित एक कोर हाई-वोल्टेज इलेक्ट्रिकल उत्पाद है Zhejiang Usune Electric Co., Ltd., चीन में उच्च-वोल्टेज विद्युत उपकरणों का एक प्रमुख आपूर्तिकर्ता है। को एकीकृत करना नवीनतम घरेलू अनुसंधान एवं विकास प्रौद्योगिकियों और विनिर्माण प्रक्रियाओं के लिए, इसे विशेष रूप से उच्च-वर्तमान के लिए डिज़ाइन किया गया है बड़े बिजली संयंत्रों और इस्पात मिलों के जनरेटर आउटलेट पर परिचालन की स्थिति, बाजार के अंतर को भरने के लिए उच्च-प्रदर्शन इनडोर उच्च-वर्तमान डिस्कनेक्टिंग स्विच।

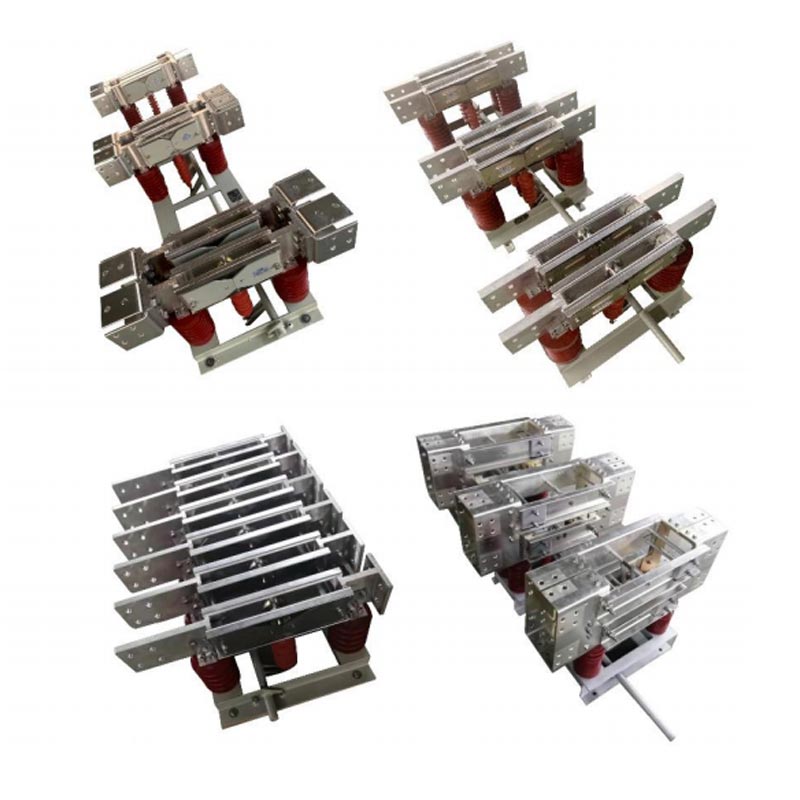

इस स्विच में एक लचीली संरचनात्मक डिज़ाइन है, जो इसे तीन स्वतंत्र सिंगल-पोल में इकट्ठा करने की अनुमति देती है विभिन्न स्थानिक लेआउट और उपयोग आवश्यकताओं के अनुरूप इकाइयों या तीन-पोल एकीकृत डिवाइस के रूप में कॉन्फ़िगर किया गया, साइट स्थापना आवश्यकताओं के आधार पर। इसका मुख्य कार्य के दौरान विश्वसनीय बिजली अलगाव प्रदान करना है विद्युत उपकरण और प्रणालियों का रखरखाव। सर्किट में एक स्पष्ट ब्रेक बनाकर, यह सुरक्षा सुनिश्चित करता है रखरखाव कर्मियों और उपकरणों की अखंडता, उच्च वोल्टेज की मुख्य सुरक्षा अलगाव आवश्यकताओं को पूरा करना बिजली प्रणालियाँ.

उत्पाद डिज़ाइन और मॉडल विवरण

1. संरचनात्मक डिजाइन लाभ

यूसुने जीएन श्रृंखला कॉम्पैक्ट लेआउट और सुविधाजनक संयोजन के साथ वैज्ञानिक रूप से मजबूत संरचनात्मक डिजाइन को अपनाती है ऑपरेशन. तीन-पोल एकीकृत कॉन्फ़िगरेशन प्रभावी रूप से स्थापना स्थान बचाता है, जबकि स्वतंत्र सिंगल-पोल डिज़ाइन व्यक्तिगत रखरखाव और प्रतिस्थापन की सुविधा देता है, उत्पाद लचीलेपन को बढ़ाता है रख-रखाव. स्विच उत्कृष्ट चालकता सुनिश्चित करने के लिए उच्च गुणवत्ता वाली प्रवाहकीय और इन्सुलेट सामग्री का उपयोग करता है इन्सुलेशन प्रदर्शन और सेवा जीवन में सुधार करते हुए, दीर्घकालिक स्थिर संचालन आवश्यकताओं को पूरा करते हुए इनडोर उच्च-वोल्टेज वातावरण।

2. मॉडल कोड स्पष्टीकरण

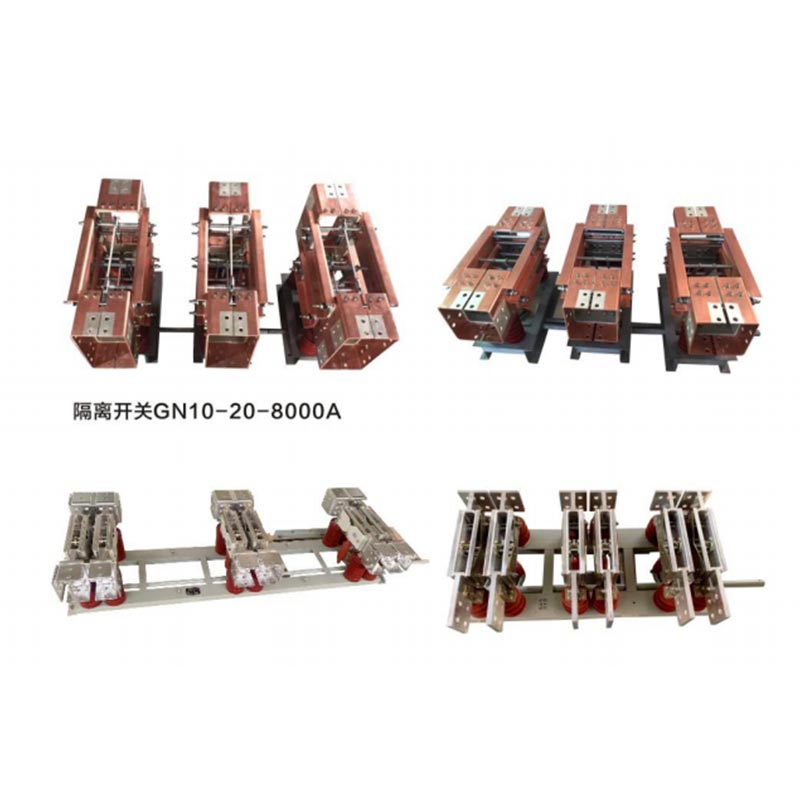

यूसुने जीएन श्रृंखला इंडोर एयर आइसोलेशन स्विच मॉडल नंबर मानकीकृत कोडिंग नियमों का पालन करते हैं, जिससे वे स्पष्ट हो जाते हैं और समझने में आसान है, जिससे ग्राहकों को उनकी वास्तविक जरूरतों के अनुसार उचित विशिष्टता का चयन करने की अनुमति मिलती है। विशिष्ट मॉडल GN□--20DW/8000--80 हैं। प्रत्येक कोड के विशिष्ट अर्थ (बाएं से दाएं) इस प्रकार हैं:

- जी: डिस्कनेक्टिंग स्विच (मुख्य उत्पाद प्रकार, उत्पाद के पावर अलगाव के मुख्य कार्य को दर्शाता है)
- एन: इनडोर प्रकार (यह दर्शाता है कि उत्पाद इनडोर इंस्टॉलेशन के लिए डिज़ाइन किया गया है)
- □: डिज़ाइन क्रम संख्या (एक ही श्रृंखला के भीतर विभिन्न डिज़ाइन संस्करणों को अलग करती है)
- 20: रेटेड वोल्टेज (यूनिट: केवी, जो उच्चतम वोल्टेज को दर्शाता है जिसे स्विच स्थिर रूप से झेल सकता है)
- डी: ग्राउंडिंग के साथ स्विच (रखरखाव के दौरान सुरक्षित निर्वहन सुनिश्चित करने के लिए ग्राउंडिंग फ़ंक्शन से सुसज्जित)
- डब्ल्यू: प्रदूषण-विरोधी प्रकार (उन्नत प्रदूषण-विरोधी प्रदर्शन, उच्च के साथ कठोर इनडोर वातावरण के लिए उपयुक्त प्रदूषण स्तर)
- 8000: रेटेड करंट (यूनिट: ए, यह दर्शाता है कि स्विच अधिकतम करंट झेल सकता है)
- 80: रेटेड शॉर्ट-टाइम करंट झेलने के लिए (यूनिट: केए, जो स्विच द्वारा अधिकतम शॉर्ट-सर्किट करंट का संकेत देता है) एक निर्दिष्ट समय के भीतर सामना करना)

तकनीकी मापदंड

यूसुने पेशेवर परिशुद्धता के सिद्धांत का पालन करता है; जीएन सीरीज़ इंडोर एयर आइसोलेशन... स्विच का दावा है विभिन्न औद्योगिक परिदृश्यों में विविध आवश्यकताओं को पूरा करने के लिए व्यापक तकनीकी पैरामीटर। सभी पैरामीटर गुजरते हैं मानकों के अनुपालन और स्थिर उत्पाद प्रदर्शन को सुनिश्चित करने के लिए कठोर कारखाना परीक्षण और सत्यापन:

- वोल्टेज रेटिंग: 12kV, 20kV, 35kV (विभिन्न हाई-वोल्टेज पावर सिस्टम कॉन्फ़िगरेशन के अनुरूप तीन विनिर्देश)
- वर्तमान रेटिंग: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (उच्च धारा के अनुरूप आठ विशिष्टताएँ जनरेटर आउटपुट पर स्थितियाँ)
- उत्पाद प्रकार: अनग्राउंडेड, सिंगल-ग्राउंडेड, थ्रू-वॉल प्रकार (विभिन्न इंस्टॉलेशन के अनुरूप तीन प्रकार)। वातावरण और कार्यात्मक आवश्यकताएँ)

उपयोग की शर्तें

1. परिवेश का तापमान: -50℃～+50℃ (अत्यधिक तापमान वाले वातावरण में स्थिर संचालन)
2. ऊंचाई: ≤2000 मीटर (ऊंचाई ≥2500 मीटर के अनुरोध पर अनुकूलनशीलता को बढ़ाया जा सकता है)
3. हवा का दबाव: ≤700Pa (हवा की गति ≤34m/s के बराबर, अच्छी तरह हवादार इनडोर वातावरण के लिए उपयुक्त)
4. भूकंपीय तीव्रता: ≤8 (मध्यम भूकंप के प्रभावों को सहन करता है, भूकंप-प्रवण क्षेत्रों में स्थिर संचालन सुनिश्चित करता है) क्षेत्र)
5. बर्फ की मोटाई: ≤20 मिमी (ठंडे इनडोर वातावरण के लिए उपयुक्त जहां आइसिंग संभव है)
6. प्रदूषण की डिग्री: कक्षा III, IV (प्रदूषण-रोधी डिज़ाइन, उच्च धूल वाले इनडोर वातावरण के लिए उपयुक्त)। रासायनिक प्रदूषण)
7. स्थापना स्थान: ज्वलनशील और विस्फोटक खतरों, रासायनिक संक्षारण और गंभीर कंपन से मुक्त (विशेष उपयोग की शर्तें उपयोगकर्ता और निर्माता के बीच बातचीत के माध्यम से निर्धारित की जा सकती हैं)

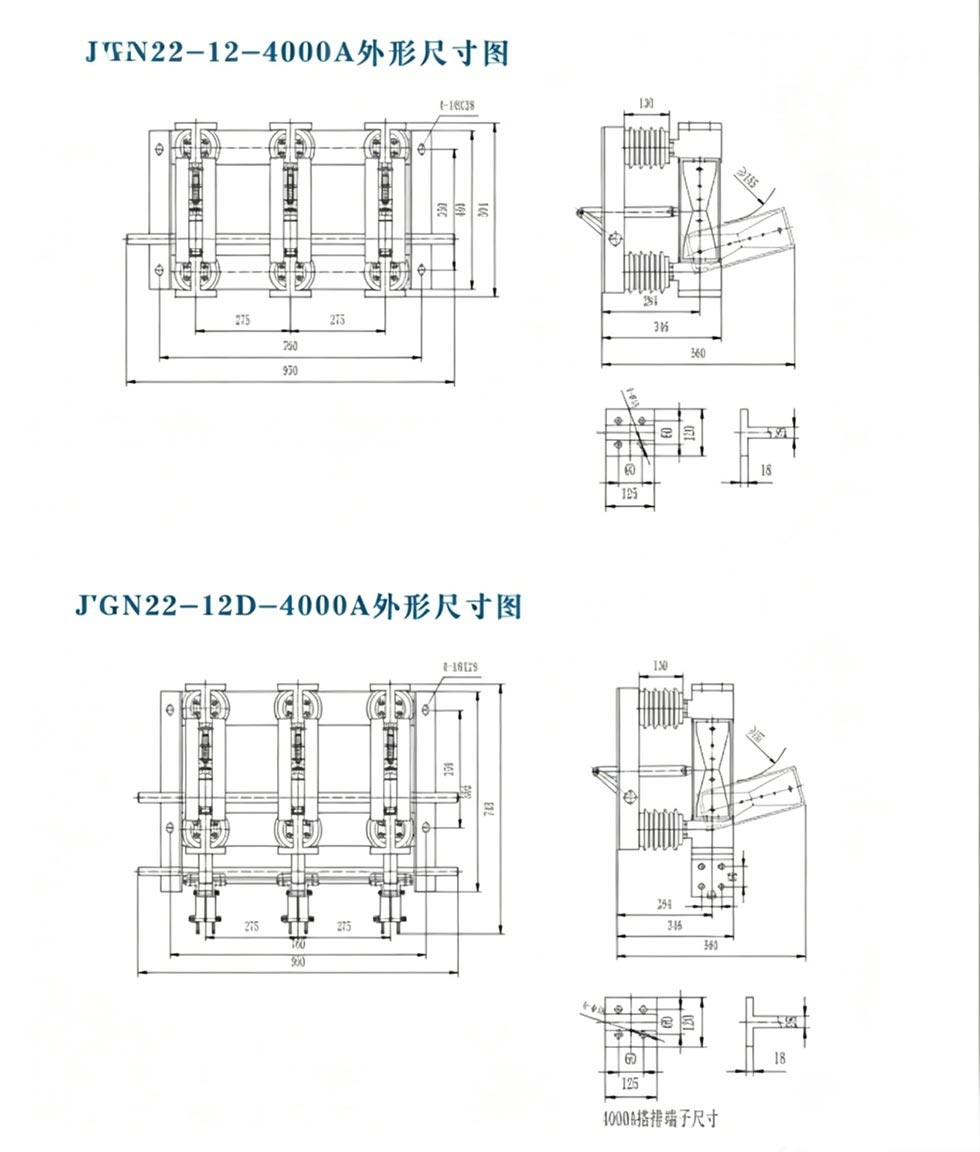

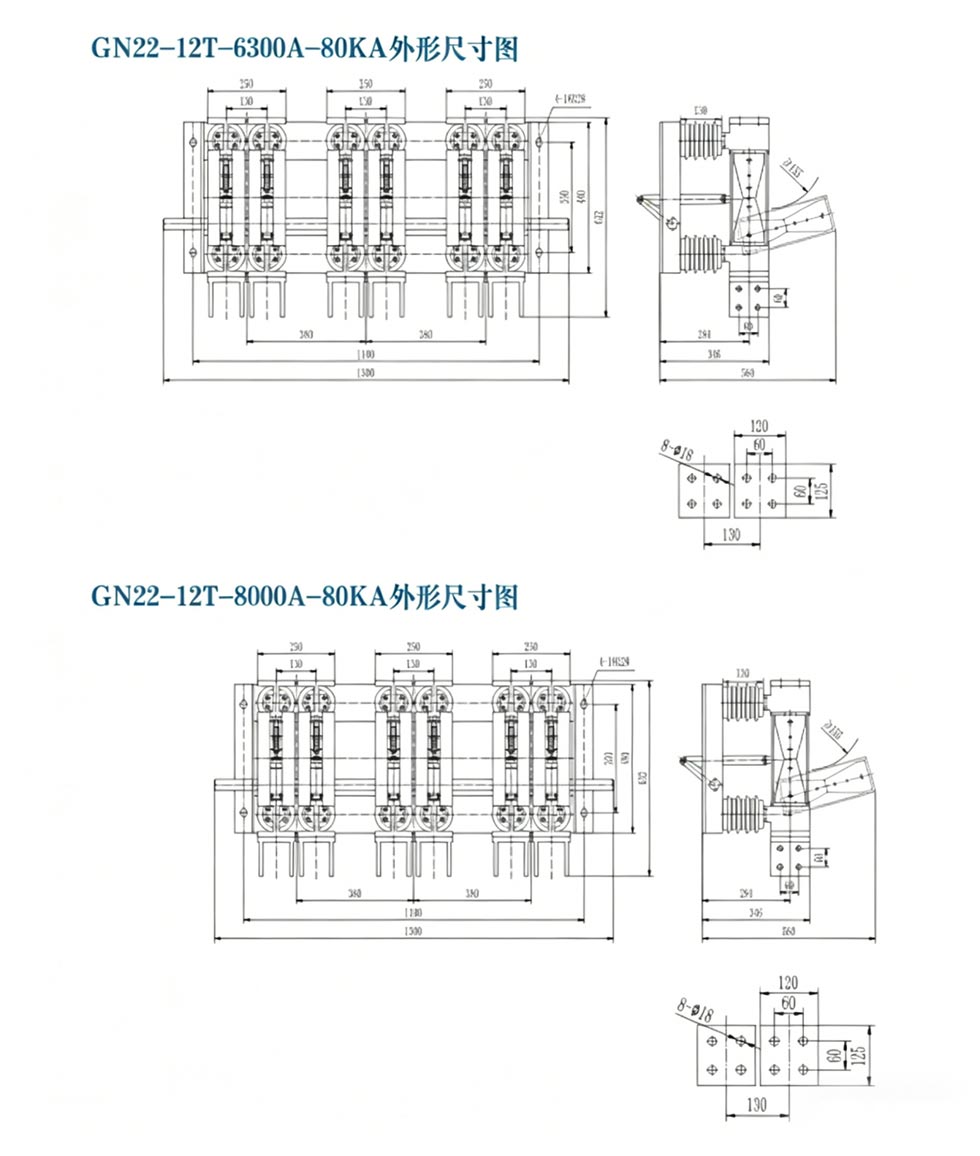

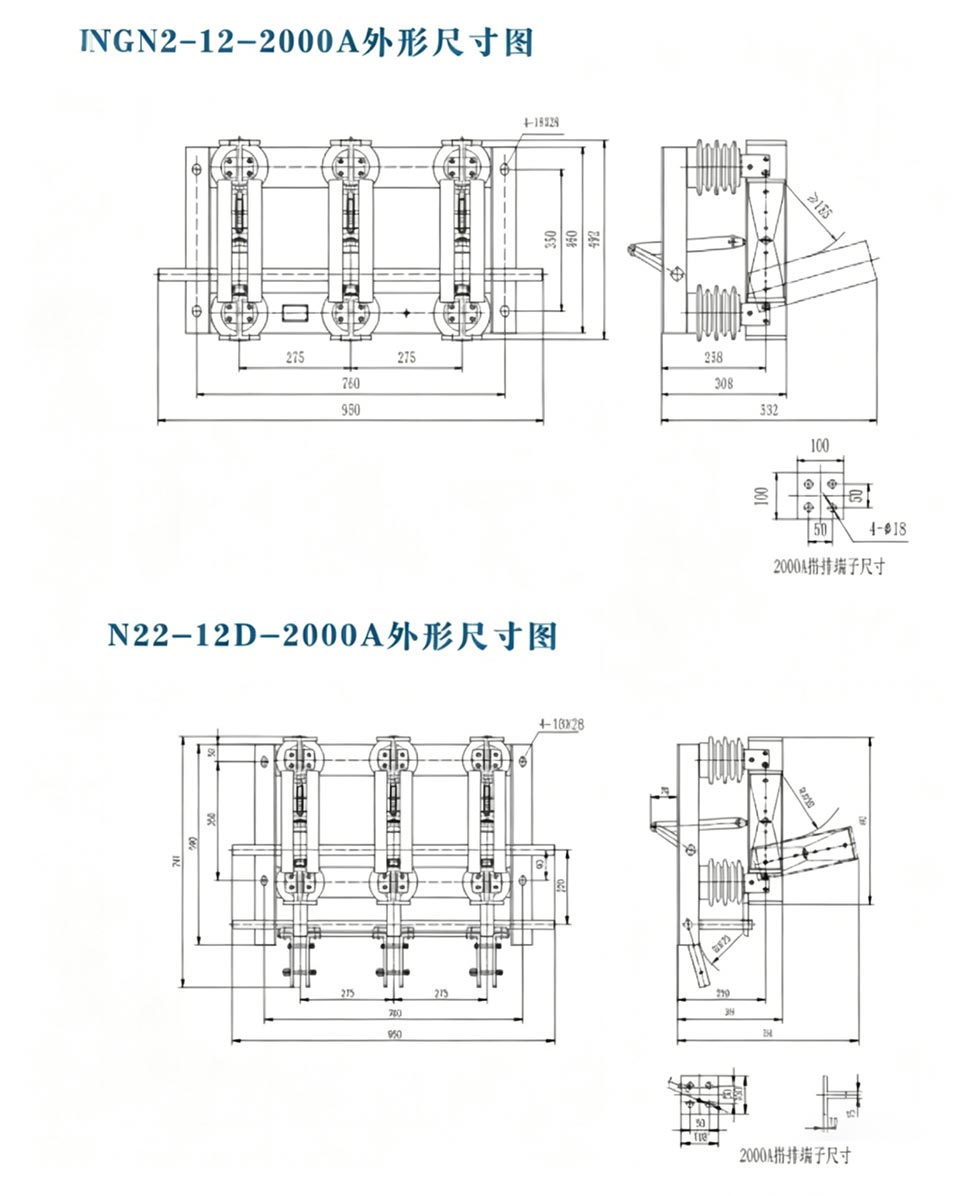

बाहरी आयाम

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

वास्तविक दुनिया का अनुप्रयोग मामला

केस स्टडी: शेडोंग, चीन में बड़ा कोयला आधारित बिजली संयंत्र

चीन के शेडोंग प्रांत में 2×600MW की स्थापित क्षमता वाले एक बड़े कोयला आधारित बिजली संयंत्र की आवश्यकता है जनरेटर इकाइयों और बिजली के सुरक्षित रखरखाव को सुनिश्चित करने के लिए जनरेटर आउटलेट पर उच्च-वर्तमान डिस्कनेक्ट स्विच प्रणाली. गहन जांच और तुलना के बाद, पावर प्लांट ने यूसुने जीएन श्रृंखला 20kV/8000A इनडोर का चयन किया हाई-वोल्टेज डिस्कनेक्ट स्विच (ग्राउंडिंग स्विच, प्रदूषण-प्रूफ प्रकार के साथ)। नामित निर्माता के रूप में, यूसुने अनुकूलित स्थापना मार्गदर्शन और बिक्री के बाद सेवा प्रदान करता है। उत्पाद तीन वर्षों से स्थिर रूप से काम कर रहा है 2023 में इसकी तैनाती के बाद से वर्षों।

ऑपरेशन के दौरान, स्विच उच्च धारा और कठोर इनडोर वातावरण (प्रदूषण स्तर IV) के परीक्षण में खरा उतरा। खराब संपर्क या इन्सुलेशन क्षति जैसे किसी भी दोष के बिना। इसने पावर आइसोलेशन कार्य को प्रभावी ढंग से पूरा किया जनरेटर सेट के रखरखाव के दौरान, रखरखाव कर्मियों की सुरक्षा और बिजली के सामान्य संचालन को सुनिश्चित करना पौधा. ग्राहक उत्पाद प्रदर्शन और यूसुने की पेशेवर सेवा को अत्यधिक मान्यता देता है और उसने एक हस्ताक्षर किए हैं यूसुने के साथ दीर्घकालिक सहयोग समझौता, इसे डिस्कनेक्टिंग स्विच के आपूर्तिकर्ता के रूप में नामित किया गया।

अक्सर पूछे जाने वाले प्रश्न

Q1: यूसुने जीएन श्रृंखला इंडोर एयर आइसोलेशन स्विच का मुख्य कार्य क्या है, और क्या इसका उपयोग बाधित करने के लिए किया जा सकता है वर्तमान लोड करें?

A1: मुख्य कार्य विद्युत उपकरणों के रखरखाव के दौरान विश्वसनीय बिजली अलगाव प्रदान करना है सिस्टम. सर्किट में एक स्पष्ट ब्रेक बनाकर, यह रखरखाव कर्मियों और उपकरणों की सुरक्षा सुनिश्चित करता है। यह इस बात पर ज़ोर देना ज़रूरी है कि यह उत्पाद एक पावर आइसोलेशन डिवाइस है, न कि लोड डिस्कनेक्टर स्विच। यह नहीं हो सकता लोड करंट या शॉर्ट-सर्किट करंट को बाधित करने के लिए उपयोग किया जाना चाहिए; इसे केवल तभी संचालित किया जा सकता है जब सर्किट अनलोड हो या अन्य स्विचिंग उपकरणों द्वारा लोड करंट बाधित होने के बाद।

Q2: क्या यूसुने जीएन श्रृंखला इंडोर एयर आइसोलेशन स्विच को विशिष्ट ऑन-साइट उपयोग शर्तों को पूरा करने के लिए अनुकूलित किया जा सकता है?

ए2: हाँ. एक पेशेवर निर्माता के रूप में, यूसुने के पास व्यापक अनुसंधान एवं विकास और अनुकूलन क्षमताएं हैं। के लिए विशेष उपयोग शर्तों वाले उपयोगकर्ता (जैसे ऊंचाई ≥2500 मीटर, विशेष प्रदूषण स्तर, या विशेष स्थापना)। स्थान संबंधी आवश्यकताओं के आधार पर, हम उत्पाद डिज़ाइन और मापदंडों को समायोजित करने के लिए गहन संचार में संलग्न हो सकते हैं वास्तविक ऑन-साइट स्थितियाँ, अनुकूलित समाधान प्रदान करना। विशेष उपयोग की शर्तें इसके माध्यम से निर्धारित की जाती हैं यह सुनिश्चित करने के लिए कि उत्पाद साइट पर काम करने के लिए उपयुक्त है, उपयोगकर्ता और निर्माता के बीच बातचीत पर्यावरण और वास्तविक जरूरतें।
