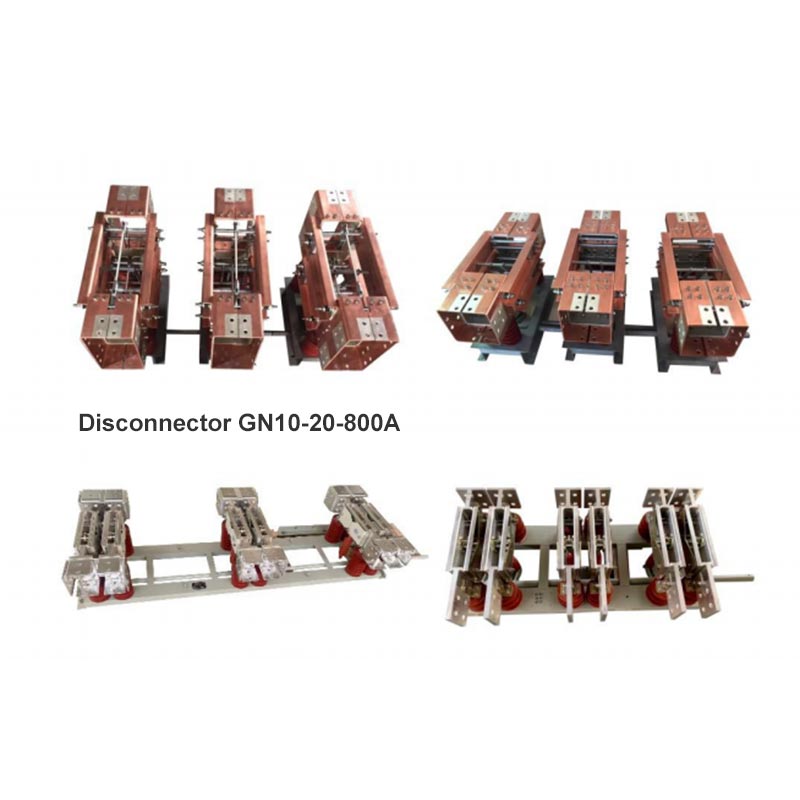

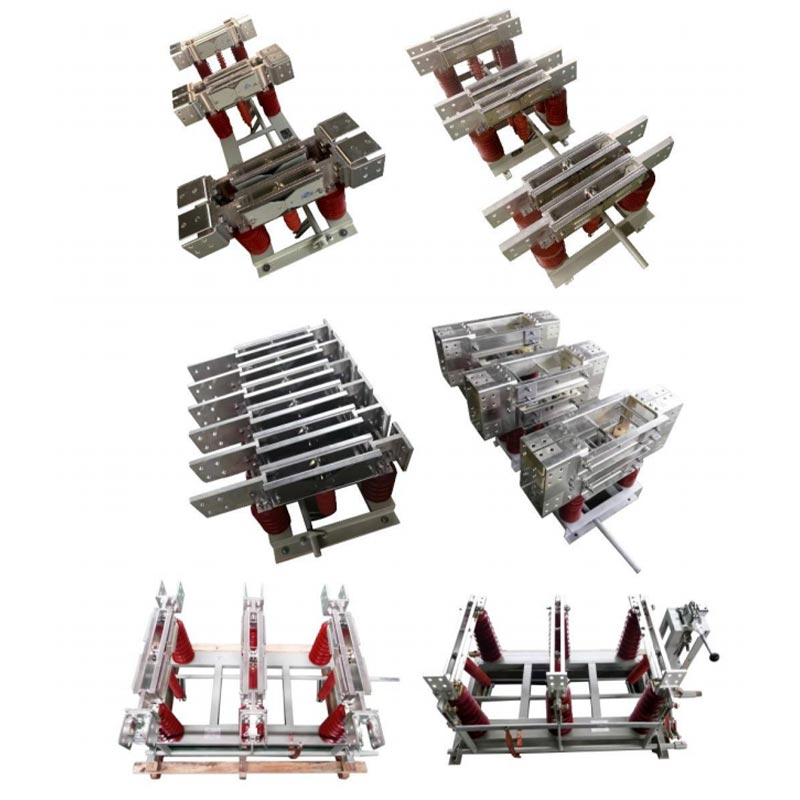

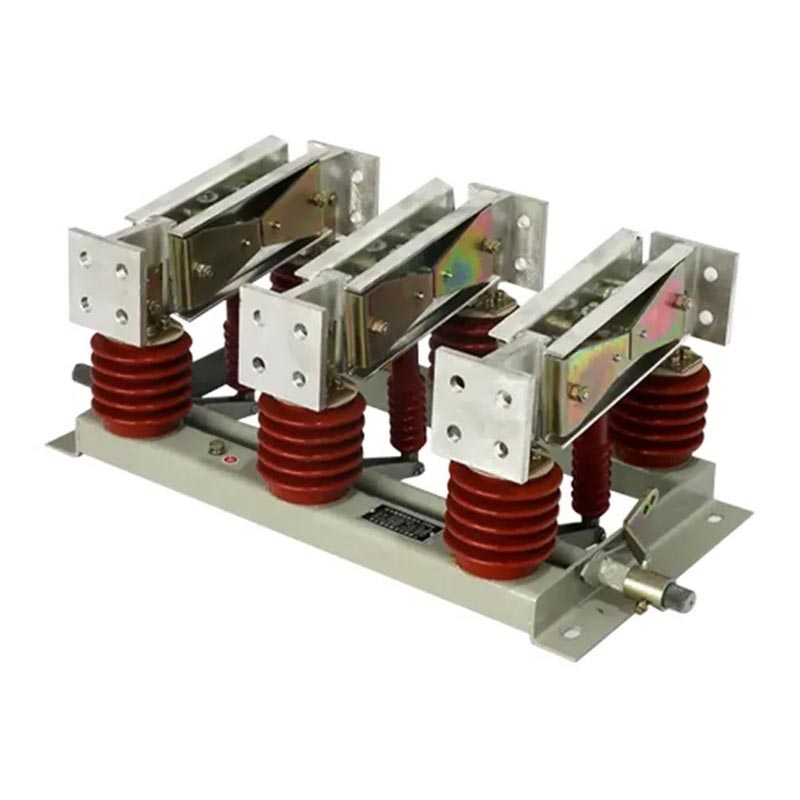

स्विच 12kv 10kv 1000a 1250a को डिस्कनेक्ट करें

यूज़्यून डिस्कनेक्ट स्विच 12kV 10kV 1000A 1250A कंपनी द्वारा विकसित एक मुख्य उत्पाद है जो जरूरतों पर ध्यान केंद्रित करता है। औद्योगिक उच्च वोल्टेज बिजली वितरण। यह विशेष रूप से जनरेटर आउटलेट और हाई-वोल्टेज के लिए डिज़ाइन किया गया है सिस्टम, 10kV और 12kV वोल्टेज स्तरों के अनुकूल, और 1000A और की मुख्यधारा की वर्तमान विशिष्टताओं को कवर करते हैं 1250ए.

12kV/10kV/1000A/1250A डिस्कनेक्ट स्विच में तीन स्वतंत्र सिंगल-पोल इकाइयाँ होती हैं और इन्हें लचीला भी बनाया जा सकता है इसे तीन-पोल एकीकृत उच्च-वोल्टेज विद्युत उपकरण के रूप में कॉन्फ़िगर किया गया है। इसमें सुविधाजनक, कॉम्पैक्ट संरचना है संचालन, और विश्वसनीय इन्सुलेशन। इन-हाउस विकसित एक प्रमुख उत्पाद के रूप में, यह अलगाव, ग्राउंडिंग और को पूरा करता है विभिन्न परिचालन स्थितियों के तहत प्रदूषण निवारण आवश्यकताएँ। यह विश्वसनीय सर्किट स्विचिंग को प्राप्त करता है नो-लोड की स्थिति, एक स्पष्ट रूप से दिखाई देने वाला अलगाव ब्रेक बनाना, रखरखाव कर्मियों की सुरक्षा सुनिश्चित करना स्रोत.

मुख्य लाभ

1. उन्नत प्रौद्योगिकी और स्थिर प्रदर्शन

- नवीनतम घरेलू उच्च-वोल्टेज विद्युत प्रौद्योगिकी को एकीकृत करता है, प्रवाहकीय सर्किट और इन्सुलेशन को अनुकूलित करता है डिज़ाइन, संपर्क प्रतिरोध को कम करता है, और उच्च-वर्तमान वहन क्षमता में सुधार करता है;
- वैकल्पिक ग्राउंडिंग स्विच (डी) और प्रदूषण-प्रूफ (डब्ल्यू) प्रकारों के साथ इनडोर (एन) और आउटडोर कॉन्फ़िगरेशन का समर्थन करता है जटिल परिचालन स्थितियों के अनुकूल होना;
- उच्च शक्ति इन्सुलेशन सामग्री और जंग प्रतिरोधी धातु घटकों का उपयोग करता है, उम्र बढ़ने और संक्षारण का विरोध करता है, सेवा जीवन का विस्तार।

2. आज्ञाकारी और प्रमाणित, सुरक्षित और विश्वसनीय

- जीबी 1985-2014 "हाई वोल्टेज एसी डिस्कनेक्ट स्विच और ग्राउंडिंग स्विच"
- जीबी/टी 11022-2011 "उच्च वोल्टेज स्विचगियर और नियंत्रण उपकरण मानकों के लिए सामान्य तकनीकी आवश्यकताएँ"
- डीएल/टी 486-2010 "हाई वोल्टेज एसी डिस्कनेक्ट स्विच और ग्राउंडिंग स्विच ऑर्डर करने के लिए तकनीकी शर्तें"
- डीएल/टी 593-2006 "उच्च वोल्टेज स्विचगियर और नियंत्रण उपकरण के लिए तकनीकी आवश्यकताएँ"

3. मजबूत अनुकूलनशीलता और अनुप्रयोगों की विस्तृत श्रृंखला

- वोल्टेज/वर्तमान विशिष्टताएँ: 10kV, 12kV; 1000ए, 1250ए, 2000ए-10000ए उच्च वर्तमान मॉडल तक विस्तार योग्य;
- उपलब्ध प्रकार: अनग्राउंडेड, सिंगल ग्राउंडेड, थ्रू-वॉल प्रकार, विभिन्न स्थापना आवश्यकताओं को पूरा करना;
- पर्यावरणीय सहनशीलता: -50℃ से +50℃ की विस्तृत परिचालन तापमान सीमा, ऊंचाई ≤2000m (के लिए अनुकूलन योग्य) 2500 मीटर से ऊपर की ऊंचाई), 8, 20 मिमी की तीव्रता वाले भूकंप प्रतिरोधी... आइसिंग प्रतिरोधी, कक्षा III और IV के लिए उपयुक्त प्रदूषण क्षेत्र.

तकनीकी मापदंड

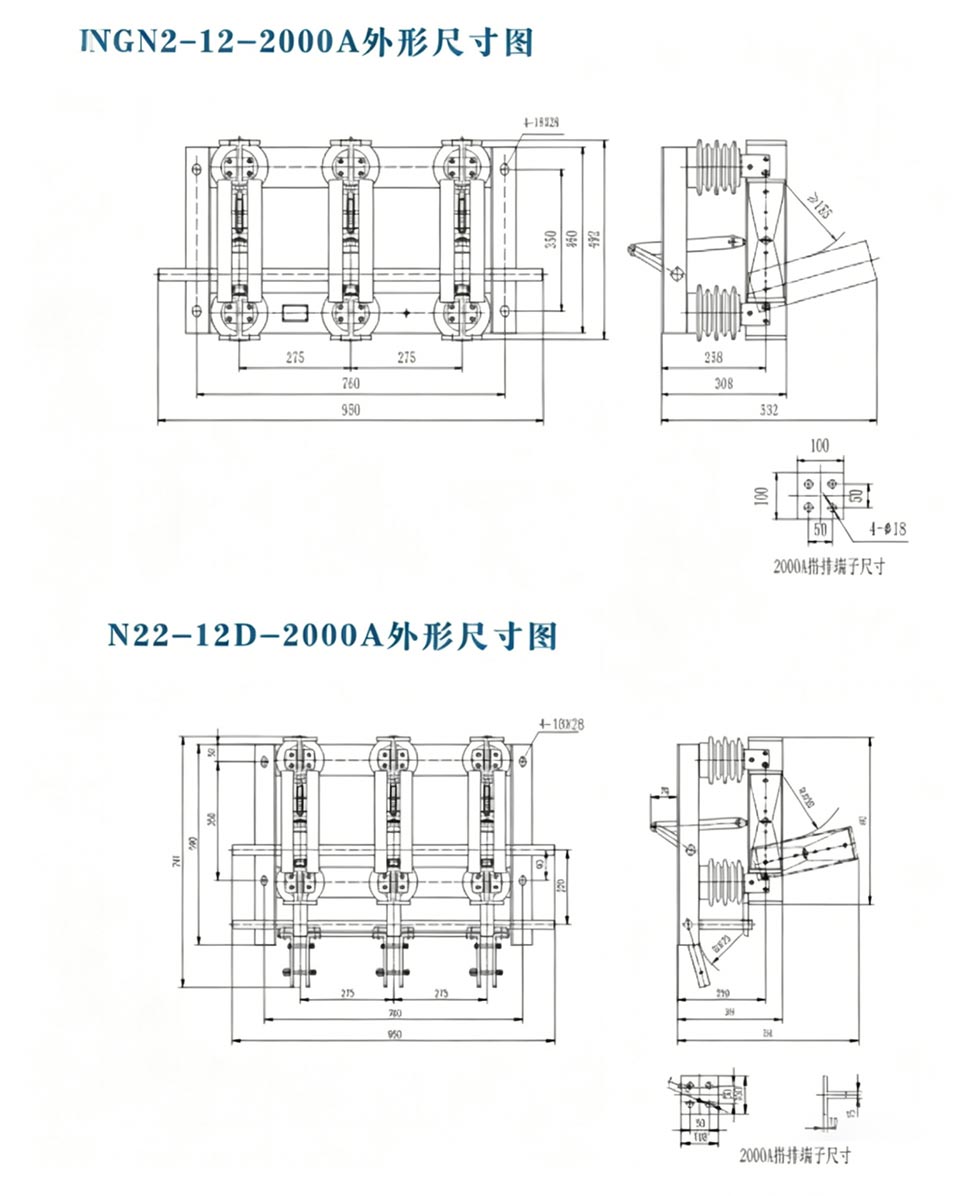

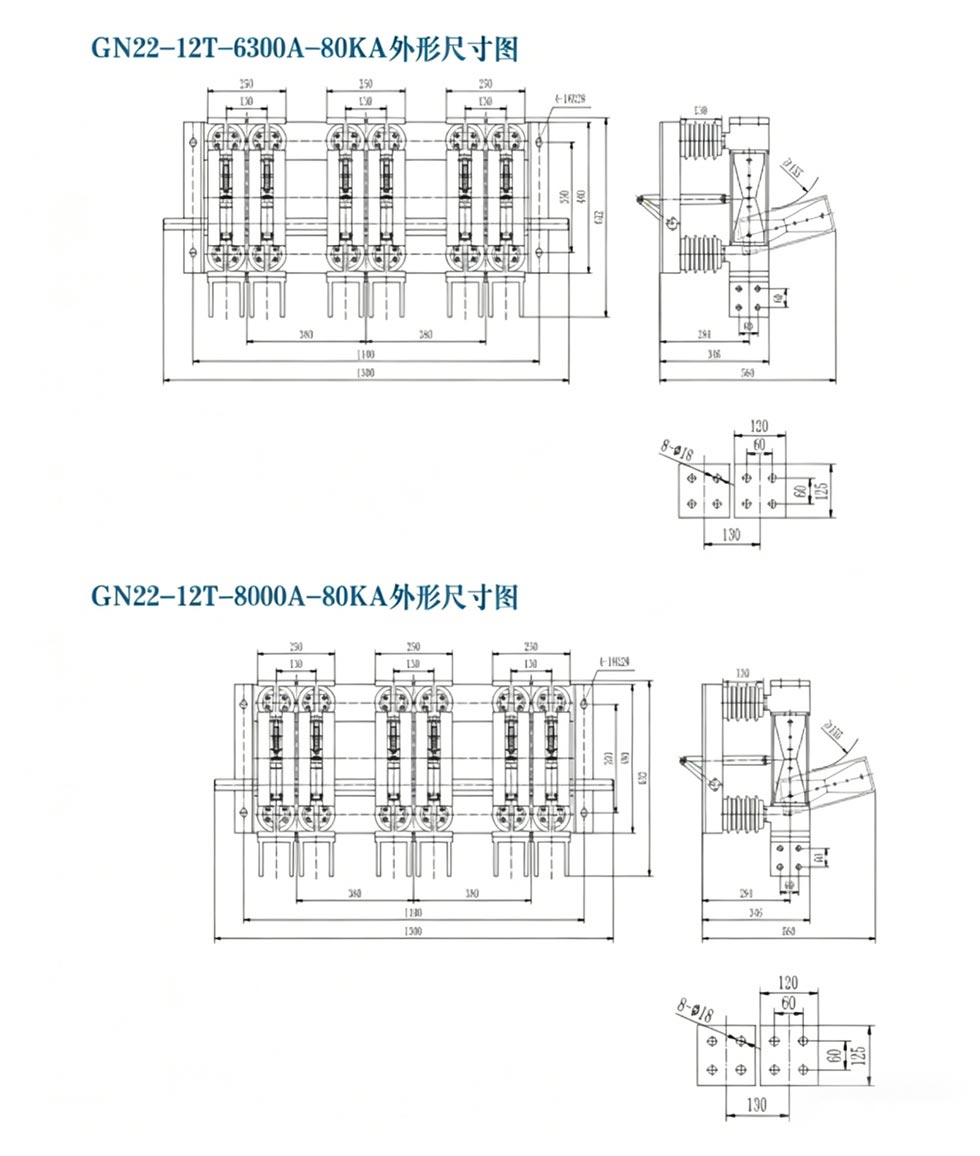

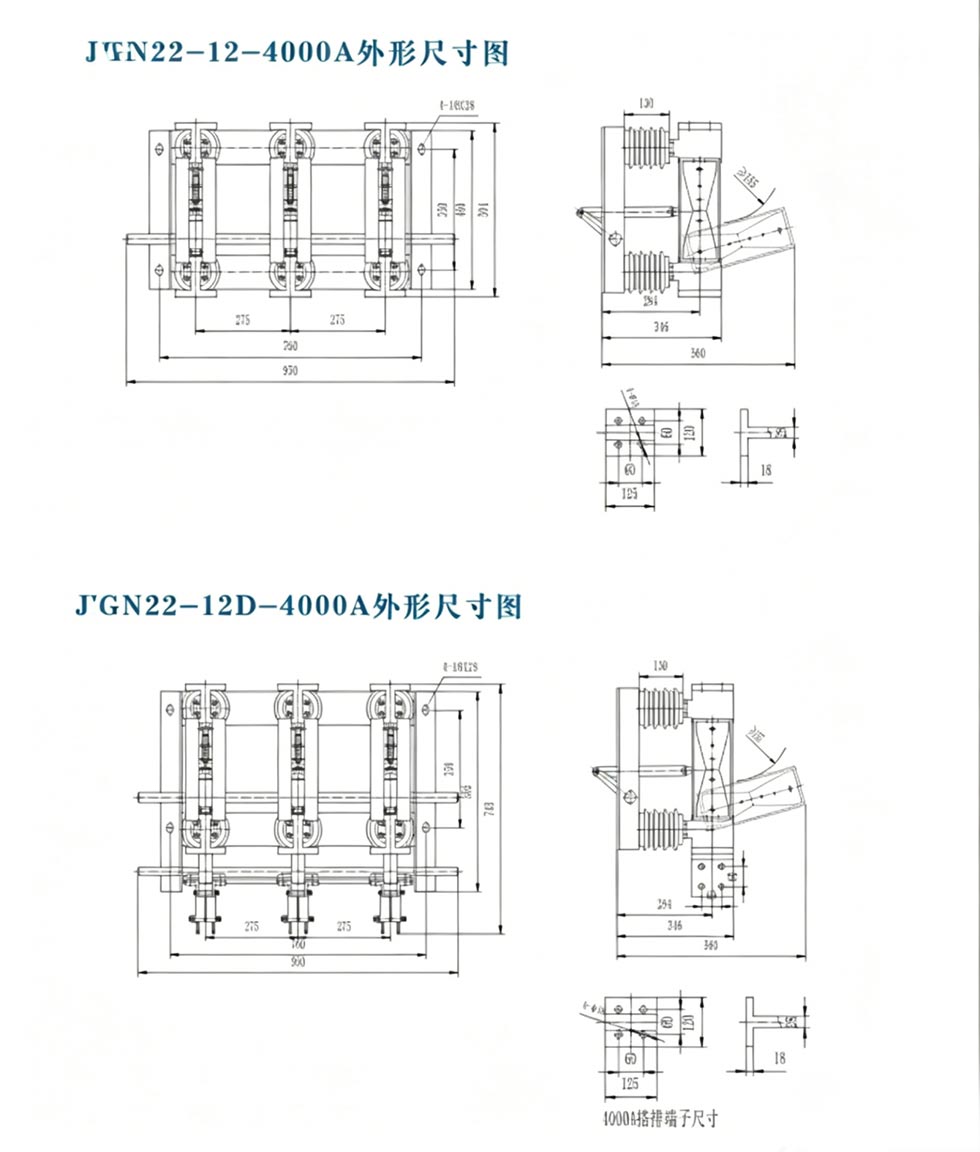

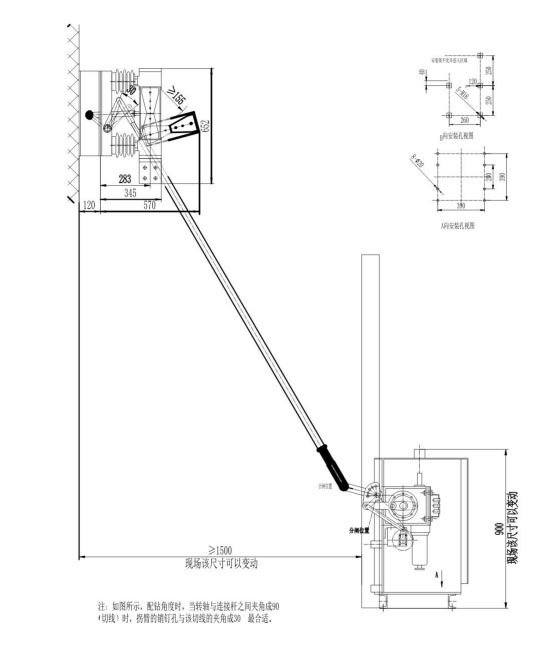

बाहरी आयाम

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

वास्तविक अनुप्रयोग मामले

केस 1: एक बड़े इस्पात संयंत्र में 12kV बिजली वितरण प्रणाली का उन्नयन

एक राज्य के स्वामित्व वाले इस्पात संयंत्र को अपने 12kV उच्च-वोल्टेज बिजली वितरण कक्ष अलगाव उपकरण को अपग्रेड करने की आवश्यकता है। द मुख्य चुनौतियाँ उच्च-वर्तमान हीटिंग, खराब बाहरी प्रदूषण सुरक्षा और उच्च रखरखाव सुरक्षा जोखिम थीं। द Usune GN□-12DW/1250A डिस्कनेक्टर (ग्राउंडिंग और प्रदूषण संरक्षण के साथ) का चयन किया गया, जो कठोर आउटडोर के लिए उपयुक्त है धूल का वातावरण. इसका 1250A रेटेड करंट स्टील निर्माण उत्पादन की पूर्ण-लोड संचालन आवश्यकताओं को पूरा करता है लाइन.

- कार्यान्वयन परिणाम: उपकरण ओवरहीटिंग या इन्सुलेशन के बिना 2 वर्षों से परिचालन में है असफलताएँ। ग्राउंडिंग फ़ंक्शन विश्वसनीय है, और रखरखाव के दौरान आइसोलेशन ब्रेक स्पष्ट है। रख-रखाव दक्षता में 40% की वृद्धि हुई है, जिसके परिणामस्वरूप ग्राहक को दीर्घकालिक थोक खरीद ऑर्डर प्राप्त हुए हैं।

केस 2: एक बड़े थर्मल पावर प्लांट में 10kV जेनरेटर आउटलेट अलगाव

10kV जनरेटर आउटलेट पर आइसोलेशन उपकरण को कॉन्फ़िगर करने के लिए 300MW थर्मल पावर प्लांट की आवश्यकता होती है उच्च-ऊंचाई अनुकूलनशीलता, उच्च-वर्तमान स्थिरता और कंपन प्रतिरोध। Usune GN□-10/1000A इनडोर डिस्कनेक्ट स्विच का चयन किया गया था, जिसमें संयंत्र क्षेत्रों के लिए उपयुक्त अनुकूलित उच्च-ऊंचाई वाले प्रबलित समाधान शामिल थे ऊंचाई ≤2200 मीटर और मजबूत कंपन स्थितियों के लिए प्रतिरोधी।

- कार्यान्वयन परिणाम: उपकरण ने बड़ी धाराओं के प्रभाव को झेलते हुए 3 वर्षों तक स्थिर रूप से काम किया है जनरेटर आउटलेट पर ट्रिपिंग या खराबी के बिना, यूनिट के लिए सुरक्षित अलगाव सुरक्षा प्रदान करना रखरखाव और बिजली संयंत्रों में एक बेंचमार्क अनुप्रयोग मामला बनना।

अक्सर पूछे जाने वाले प्रश्न

Q1: Usune डिस्कनेक्ट स्विच 12kV 10kV 1000A 1250A और साधारण डिस्कनेक्ट के बीच मुख्य अंतर क्या है स्विच?

उत्तर: मुख्य अंतर उच्च धारा वहन क्षमता और पर्यावरणीय अनुकूलनशीलता में निहित है। साधारण डिस्कनेक्ट स्विच में ≤630A का रेटेड करंट होता है, जबकि Usune उत्पाद 1000A और 1250A उच्च करंट पर ध्यान केंद्रित करते हैं परिदृश्य, गर्मी उत्पादन को कम करने के लिए प्रवाहकीय संरचना का अनुकूलन; साथ ही समर्थन भी करते हैं इनडोर/आउटडोर उपयोग, प्रदूषण संरक्षण, ग्राउंडिंग आदि के लिए अनुकूलन, और अत्यधिक तापमान का सामना कर सकता है -50℃ से +50℃ तक, जो उन्हें स्टील मिलों और बिजली संयंत्रों जैसी कठोर परिस्थितियों के लिए उपयुक्त बनाता है, जो सामान्य हैं उत्पाद मिल नहीं सकते.

Q2: क्या यह डिस्कनेक्ट स्विच उच्च ऊंचाई और अत्यधिक प्रदूषित वातावरण में उपयोग का समर्थन करता है?

उत्तर: हाँ. मानक मॉडल ऊंचाई ≤2000 मीटर और प्रदूषण स्तर III-IV के लिए उपयुक्त है। ≥2500 मीटर की ऊंचाई के लिए, प्रबलित इन्सुलेशन और कम रेटेड करंट जैसे अनुकूलित समाधानों के माध्यम से अनुकूलता में सुधार किया जा सकता है। अत्यधिक प्रदूषित वातावरण के लिए, प्रदूषण-प्रतिरोधी का उपयोग करते हुए एक प्रदूषण-प्रतिरोधी (डब्ल्यू) मॉडल उपलब्ध है एंटी-फ्लैशओवर क्षमताओं को बढ़ाने के लिए इंसुलेटर। इस मॉडल को कई उच्च-ऊंचाई वाले स्टील में लागू किया गया है संयंत्र और बिजली संयंत्र।

Q3: 12kV, 10kV, 1000A और 1250A डिस्कनेक्ट स्विच के लिए वारंटी अवधि क्या है? स्थापना मार्गदर्शन है बिक्री के बाद प्रदान किया गया?

उत्तर: यूसुने 2 साल की वारंटी प्रदान करता है, जिसमें गैर-मानव-जनित दोषों के लिए भागों की मुफ्त मरम्मत और प्रतिस्थापन शामिल है। वारंटी अवधि. बिक्री के बाद की टीम निःशुल्क इंस्टॉलेशन मार्गदर्शन और तकनीकी प्रशिक्षण प्रदान करती है, और सहायता कर सकती है दूर से या साइट पर कमीशनिंग के साथ। उपकरण सुनिश्चित करने के लिए अनुकूलित तकनीकी समाधान भी समर्थित हैं साइट पर स्थितियों के अनुकूल अनुकूलनशीलता और रखरखाव संबंधी चिंताओं को दूर करना।
