औद्योगिक बिजली प्रणालियों के निरंतर विकास के साथ, बिजली संयंत्रों और विद्युत सुविधाओं को उपकरण रखरखाव के दौरान बिजली अलगाव के लिए सुरक्षित और अधिक विश्वसनीय समाधान की आवश्यकता होती है।हाई-वोल्टेज डिस्कनेक्टिंग स्विचविश्वसनीय अलगाव प्रदान करके और रखरखाव दक्षता में सुधार करके विद्युत सुरक्षा सुनिश्चित करने में एक आवश्यक भूमिका निभाएं।
GN22-6 सीरीज इंडोर हाई-वोल्टेज डिस्कनेक्टिंग स्विच एक नई पीढ़ी का हाई-वोल्टेज विद्युत उपकरण है जिसे मध्यम-वोल्टेज बिजली प्रणालियों के लिए विकसित किया गया है। उन्नत मैकेनिकल ट्रांसमिशन तकनीक, अनुकूलित संपर्क संरचनाओं और उच्च शक्ति प्रवाहकीय घटकों को एकीकृत करके, GN22-6 श्रृंखला बड़े बिजली संयंत्रों और औद्योगिक विद्युत अनुप्रयोगों के लिए विश्वसनीय अलगाव प्रदर्शन प्रदान करती है।
GN22-6 इनडोर हाई-वोल्टेज डिस्कनेक्टिंग स्विच का उपयोग मुख्य रूप से बड़े बिजली संयंत्रों और विद्युत प्रणालियों में उपकरण निरीक्षण और रखरखाव के दौरान बिजली आपूर्ति को अलग करने के लिए किया जाता है। उत्पाद को तीन स्वतंत्र एकल-पोल इकाइयों या एक एकीकृत तीन-पोल असेंबली के रूप में कॉन्फ़िगर किया जा सकता है, जो विभिन्न बिजली प्रणाली आवश्यकताओं के लिए लचीले इंस्टॉलेशन विकल्प प्रदान करता है।
डिस्कनेक्टिंग स्विच और इसका मिलान ऑपरेटिंग तंत्र जीबी 1985 (अल्टरनेटिंग करंट) का अनुपालन करता हैहाई-वोल्टेज डिस्कनेक्टिंग स्विचऔर अर्थिंग स्विच), उच्च वोल्टेज विद्युत उपकरण मानकों के साथ विश्वसनीय प्रदर्शन और अनुकूलता सुनिश्चित करना।
| वस्तु | तकनीकी आवश्यकता |
|---|---|
| ऊंचाई | ≤1000 मी |
| परिवेश का तापमान | -25℃ ~ +40℃ |
| सापेक्षिक आर्द्रता | ≤90% (+25℃ पर) |
| स्थापना वातावरण | कोई गंभीर संक्षारक गैस, नमक धुंध, धूल, विस्फोटक या क्षरणकारी पदार्थ नहीं |
| कंपन की स्थिति | कोई बार-बार गंभीर कंपन नहीं |

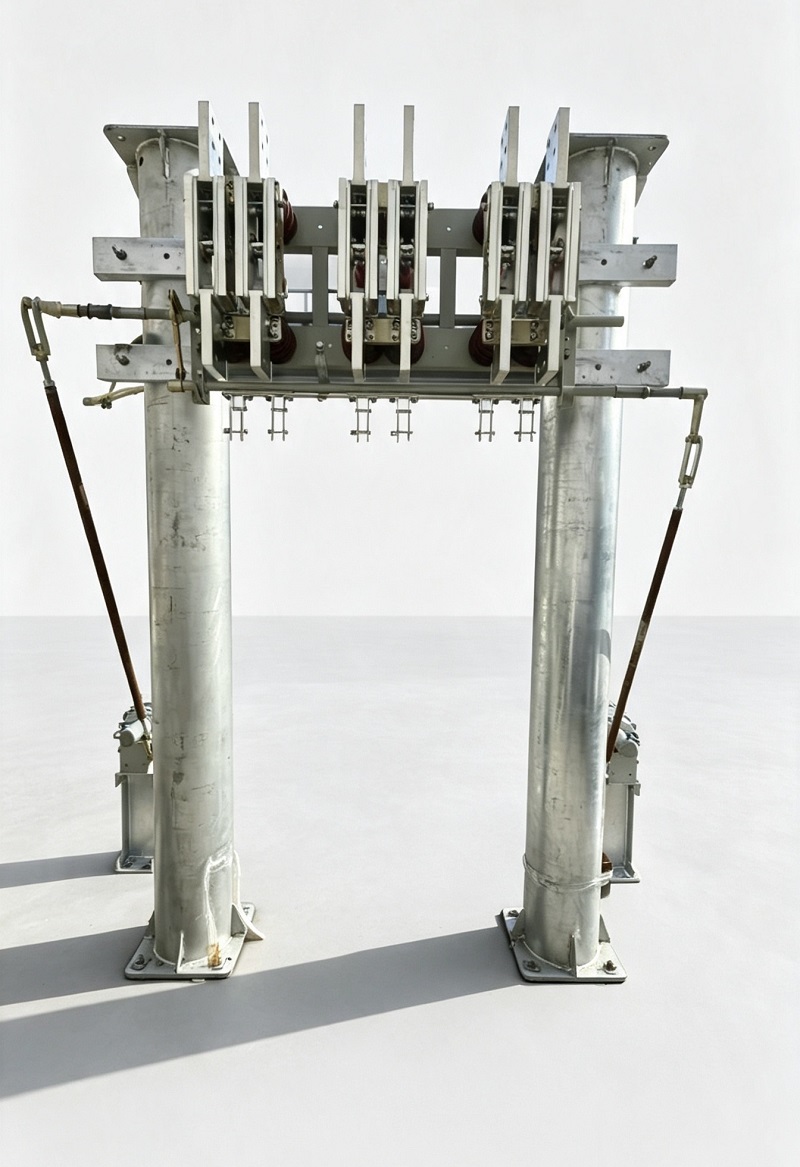

GN22-6 श्रृंखला तीन-पोल चाकू-ब्लेड संरचना को अपनाती है। प्रत्येक पोल के प्रवाहकीय घटकों को पोस्ट इंसुलेटर या बुशिंग इंसुलेटर के माध्यम से बेस फ्रेम पर तय किया जाता है, जिससे स्थिर यांत्रिक समर्थन और विद्युत इन्सुलेशन प्रदर्शन सुनिश्चित होता है।
स्विच ब्लेड को सटीक मशीनिंग तकनीक के साथ मोटी तांबे की प्लेटों से निर्मित किया जाता है, जो सतह की गुणवत्ता और प्रवाहकीय घटकों की विद्युत चालकता में सुधार करता है। अनुकूलित संपर्क संरचना विश्वसनीय कनेक्शन प्रदर्शन प्रदान करती है और ऑपरेशन के दौरान स्वयं-सफाई क्षमता प्रदान करती है, जिससे संपर्क प्रतिरोध को कम करने और सेवा स्थिरता में सुधार करने में मदद मिलती है।
पारंपरिक डिस्कनेक्टिंग स्विच तंत्र से अलग, GN22-6 श्रृंखला उच्च संपर्क दबाव और ऑपरेटिंग टॉर्क के बीच आम चुनौती को हल करने के लिए विशेष रूप से डिज़ाइन किए गए दो-चरण समापन और लॉकिंग तंत्र को अपनाती है।

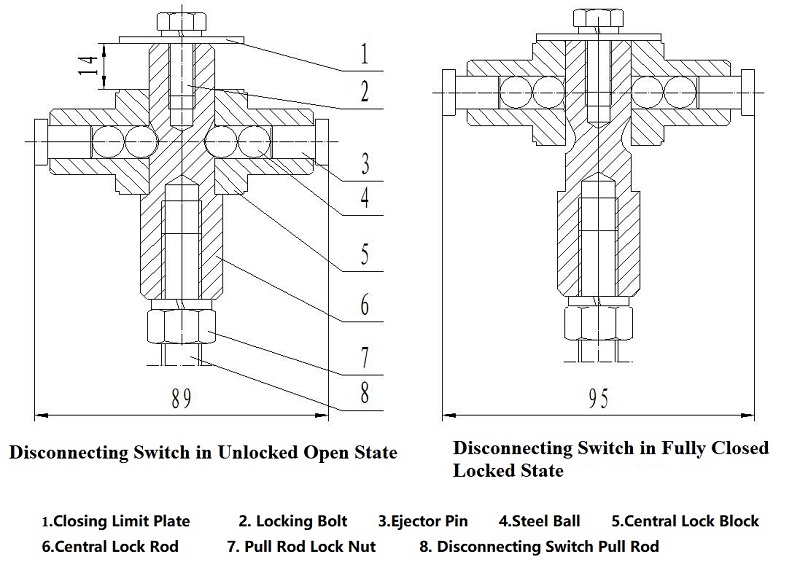

मुख्य शाफ्ट के पहले 80° रोटेशन के दौरान, स्विच ब्लेड पूरी तरह से खुली स्थिति से प्रारंभिक बंद स्थिति में चला जाता है।
निम्नलिखित 10° रोटेशन के दौरान, लॉकिंग ब्लॉक तंत्र सेंट्रल लॉकिंग रॉड, स्टील बॉल्स और इजेक्टर पिन को चलाता है। चुंबकीय लॉक प्लेटें लीवर संरचना के माध्यम से बल को बढ़ाती हैं, जिससे जोर लगभग 5.5 गुना बढ़ जाता है और स्विच ब्लेड पर मजबूत संपर्क दबाव उत्पन्न होता है।
यह अभिनव संरचना प्रदान करती है:
GN22-6 श्रृंखला विभिन्न रेटेड वर्तमान आवश्यकताओं का समर्थन करती है, जो इसे उच्च-वर्तमान बिजली वितरण और रखरखाव अलगाव अनुप्रयोगों के लिए उपयुक्त बनाती है।
| नमूना | रेटेड वोल्टेज (केवी) | अधिकतम ऑपरेटिंग वोल्टेज (केवी) | 1-मिनट पावर फ़्रीक्वेंसी झेलने वाला वोल्टेज (kV) | रेटेड वर्तमान (ए) | गतिशील स्थिरता धारा (केए) | 3s थर्मल स्थिरता धारा (kA) |
|---|---|---|---|---|---|---|
| जीएन22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| जीएन22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| जीएन22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| जीएन22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| जीएन22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
टिप्पणियाँ: GN22-10 फ्लैट-माउंटेड प्रकार का प्रतिनिधित्व करता है; सी थ्रू-वॉल प्रकार का प्रतिनिधित्व करता है; D अर्थिंग प्रकार को दर्शाता है।
GN22-6 डिस्कनेक्टिंग स्विच क्षैतिज, ऊर्ध्वाधर और झुके हुए इंस्टॉलेशन तरीकों का समर्थन करता है, जो विभिन्न विद्युत प्रणालियों में लचीले एकीकरण की अनुमति देता है।
संगत ऑपरेटिंग तंत्र में शामिल हैं:
| वर्तमान मूल्यांकित | अधिकतम ऑपरेटिंग टॉर्क |
|---|---|
| 2000ए | <145 एनएम |
| 3150ए | <180 एनएम |
| 4000ए | <200 एनएम |
| 5000ए | <250 एनएम |
| 6300ए | <300 एनएम |
| 8000ए | <350 एनएम |
स्थिर प्रदर्शन बनाए रखने के लिए, कमीशनिंग के बाद नियमित निरीक्षण और रखरखाव किया जाना चाहिए। अनुशंसित रखरखाव प्रक्रियाओं में शामिल हैं:
| अवयव | अनुशंसित सामग्री |
|---|---|
| गतिशील घटक | ZG-1 चिकनाई देने वाला ग्रीस |
| सतह संरक्षण से संपर्क करें | SYB1607 औद्योगिक पेट्रोलियम |
जैसे-जैसे विद्युत प्रणालियाँ उच्च क्षमता और बेहतर विश्वसनीयता की ओर विकसित हो रही हैं, उन्नत डिस्कनेक्टिंग स्विच तकनीक बिजली सुरक्षा और उपकरण रखरखाव के लिए तेजी से महत्वपूर्ण हो गई है।
उच्च-वर्तमान क्षमता, अनुकूलित संपर्क संरचनाओं और विश्वसनीय यांत्रिक डिजाइन के साथ, GN22-6 इंडोर हाई-वोल्टेज डिस्कनेक्टिंग स्विच बिजली संयंत्रों, सबस्टेशनों और औद्योगिक विद्युत प्रणालियों के लिए एक भरोसेमंद अलगाव समाधान प्रदान करता है।
परिचालन सुरक्षा और उपकरण विश्वसनीयता में सुधार करके, GN22-6 श्रृंखला मध्यम-वोल्टेज बिजली बुनियादी ढांचे के आधुनिकीकरण और स्थिर विकास का समर्थन करती है।
