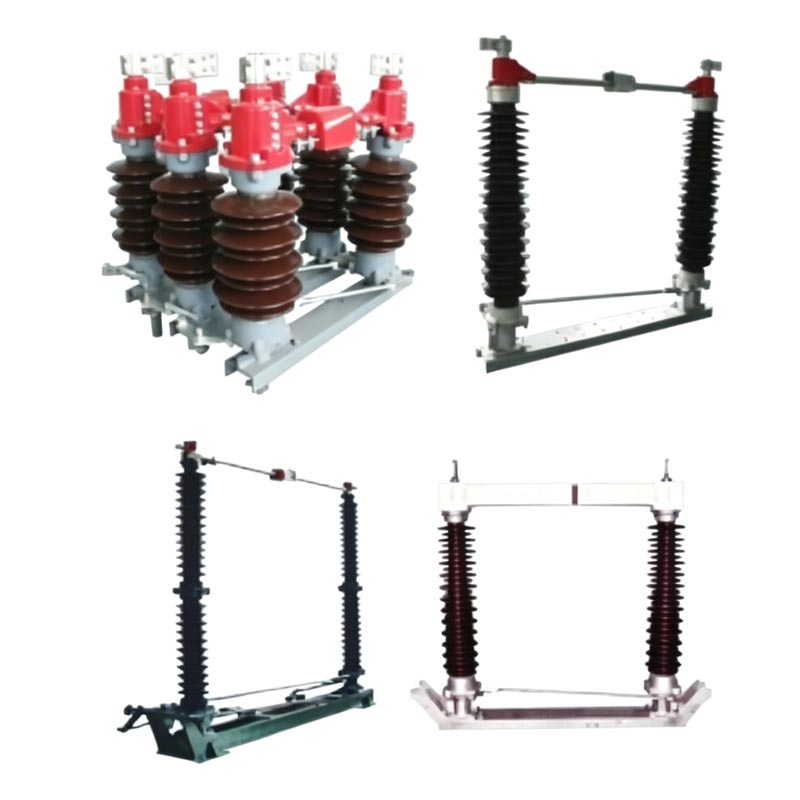

110kV 1250A 2000A डिस्कनेक्टर स्विच एक तीन-चरण AC 50Hz आउटडोर हाई-वोल्टेज विद्युत उपकरण है 126kV (110kV स्तर) का रेटेड वोल्टेज और 1250A/2000A का रेटेड करंट। इसका उपयोग मुख्य रूप से खोलने और बंद करने के लिए किया जाता है नो-लोड स्थितियों के तहत परिचालन, रखरखाव उपकरणों को लाइव लाइनों से विश्वसनीय रूप से अलग करना और स्पष्ट रूप से बनाना दृश्यमान विराम.
Usune, R&D और हाई-वोल्टेज स्विचगियर के निर्माण में विशेषज्ञता वाली एक पेशेवर फैक्ट्री के रूप में ऑफर करती है 110kV मुख्य ट्रांसमिशन सबस्टेशनों के लिए उत्पाद, पावर ग्रिड के सुरक्षित संचालन की आवश्यकताओं को पूरा करते हैं।
प्रत्येक चरण में दो इंसुलेटेड कॉलम होते हैं जो खोलने और बंद करने के लिए समकालिक रूप से क्षैतिज रूप से 90° घूमते हैं; द बेस सीलबंद बियरिंग्स के साथ हॉट-डिप गैल्वेनाइज्ड स्टील से बना है, जो इसे संक्षारण प्रतिरोधी और टिकाऊ बनाता है।
110kV 1250A 2000A डिस्कनेक्टर स्विच के स्प्लिट-प्रकार के मुख्य संपर्क सिल्वर-प्लेटेड तांबे से बने होते हैं, जिसके परिणामस्वरूप कम संपर्क प्रतिरोध, उच्च धारा वहन क्षमता, और दीर्घकालिक संचालन के दौरान न्यूनतम ओवरहीटिंग।
ग्राउंडिंग स्विच वाले मॉडल विश्वसनीय यांत्रिक इंटरलॉक से सुसज्जित हैं, जो अनुक्रम का सख्ती से पालन करते हैं "मुख्य स्विच खुला → ग्राउंडिंग स्विच बंद; ग्राउंडिंग स्विच खुला → मुख्य स्विच बंद," प्रभावी ढंग से रोकथाम दुरूपयोग.
CS14G या CS17G मैनुअल तंत्र, या CJ6B या CJ11 इलेक्ट्रिक तंत्र के साथ कॉन्फ़िगर किया जा सकता है, जो स्थानीय और समर्थन करता है रिमोट कंट्रोल.
| पैरामीटर | GW4-126 (1250A) | GW4-126 (2000A) |
| रेटेड वोल्टेज | 126kV (110kV वर्ग) | 126kV (110kV वर्ग) |
| वर्तमान मूल्यांकित | 1250ए | 2000ए |
| आवृत्ति | 50 हर्ट्ज | 50 हर्ट्ज |
| ऑपरेशन तापमान | -40°C ~ +40°C | -40°C ~ +40°C |
| ऊंचाई | ≤ 2000 मी | ≤ 2000 मी |
| मानकों | जीबी 1985, आईईसी 62271-102 | जीबी 1985, आईईसी 62271-102 |
| इन्सुलेशन स्तर | IV ग्रेड (प्रदूषण विरोधी वैकल्पिक) | IV ग्रेड (प्रदूषण विरोधी वैकल्पिक) |
| कम समय में करंट को झेलना | 31.5kA/4s | 31.5kA/4s |
| पीक झेलने वाला करंट | 80kA | 80kA |
- उत्पाद की स्थिरता सुनिश्चित करने के लिए उन्नत उत्पादन उपकरण और कठोर परीक्षण विधियों का उपयोग करके निर्मित
स्थिरता.
- मानक उच्च गुणवत्ता वाली सामग्री और उत्कृष्ट शिल्प कौशल उत्पाद की गुणवत्ता के लिए एक ठोस आधार तैयार करते हैं।
- एक व्यापक गुणवत्ता प्रबंधन प्रणाली कच्चे माल के भंडारण से लेकर पूरी उत्पादन प्रक्रिया को कवर करती है
तैयार उत्पाद वितरण।
- मानक मॉडल -40℃ से +40℃ के तापमान रेंज में स्थिर रूप से काम कर सकते हैं, जो अधिकांश क्षेत्रों के लिए उपयुक्त है।
- प्रदूषण-प्रतिरोधी प्रकार (GW4-126W) में उन्नत इन्सुलेशन की सुविधा है, जो इसे भारी प्रदूषित क्षेत्रों के लिए आदर्श बनाती है
जैसे तटीय क्षेत्र, औद्योगिक क्षेत्र, या उच्च धूल, नमक स्प्रे, या रासायनिक संक्षारण वाले क्षेत्र।
- यह तेज़ हवाओं, भारी बारिश और बर्फ़ीले तूफ़ान जैसी गंभीर मौसम स्थितियों का सामना कर सकता है।
- एक स्पष्ट यांत्रिक इंटरलॉकिंग तंत्र प्रभावी ढंग से गलत संचालन को रोकता है, कर्मियों की सुरक्षा सुनिश्चित करता है
उपकरण.
- 110kV 1250A 2000A डिस्कनेक्टर स्विच की संरचना कॉम्पैक्ट है, जिसके लिए कम इंस्टॉलेशन स्थान की आवश्यकता होती है, जिससे यह बनता है
स्थापित करना, समायोजित करना और रखरखाव करना आसान है।
- दृश्यमान ब्रेकप्वाइंट रखरखाव कार्यों के लिए सहज सुरक्षा आश्वासन प्रदान करते हैं।
1. केस स्टडी: दक्षिणपूर्व तटीय क्षेत्र में 110kV पवन फार्म सबस्टेशन
2. परियोजना पृष्ठभूमि: चीन के दक्षिणपूर्वी तटीय क्षेत्र, उच्च नमक वाला क्षेत्र, में स्थित एक 110kV पवन फार्म स्प्रे सांद्रता, उच्च आर्द्रता और गंभीर प्रदूषण।
3. अनुप्रयुक्त उत्पाद: Usune GW4-126W 2000A एंटी-प्रदूषण डिस्कनेक्ट स्विच (12 सेट)
4. कार्यान्वयन परिणाम:
- कठोर तटीय नमक स्प्रे वातावरण के अनुकूल, बिना किसी विफलता के 5 वर्षों तक सफलतापूर्वक संचालित।
- प्रदूषण रोधी मिश्रित इंसुलेटर ने उत्कृष्ट इन्सुलेशन प्रदर्शन बनाए रखा, बिना किसी क्रीपेज डिस्चार्ज के
प्रदूषण फ्लैशओवर.
- सिल्वर-प्लेटेड संपर्क स्थिर संपर्क प्रतिरोध के साथ उज्ज्वल बने रहे, और नीचे कोई अति ताप नहीं हुआ
दीर्घकालिक 1800A ऑपरेटिंग करंट।
5. परियोजना प्रबंधक प्रतिक्रिया: "यूसुने डिस्कनेक्ट स्विच ने पूरी तरह से उत्कृष्ट प्रदूषण-विरोधी प्रदर्शन का प्रदर्शन किया तटीय पवन फार्मों की कठोर पर्यावरणीय आवश्यकताओं को पूरा करना।"
| वस्तु | इकाई | पैरामीटर | |||||
| रेटेड वोल्टेज | के.वी | 40.5 | 72.5 | 126 | 145 | ||
| रेटेड इन्सुलेशन स्तर | 1 मिनट बिजली आवृत्ति वोल्टेज का सामना करती है (प्रभावी मूल्य) | ज़मीन पर | के.वी | 95 | 160 | 230 | 275 |
| फ्रैक्चर | के.वी | 118 | 200 | 230+70 | 275+85 | ||
| रेटेड बिजली आवेग वर्तमान (पीक) का सामना करता है | ज़मीन पर | के.वी | 185 | 350 | 550 | 650 | |
| फ्रैक्चर | के.वी | 215 | 410 | 550+110 | 650+120 | ||
| रेटेड आवृत्ति | हर्ट्ज | 50/60 | |||||
| वर्तमान मूल्यांकित | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| रेटेड कम समय में करंट झेलने वाला | के.ए | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| रेटेड शिखर धारा का सामना करता है | के.ए | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| रेटेड शॉर्ट सर्किट अवधि | चाकू/तलवार | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| रेटेड मैकेनिकल टर्मिनल लोड | क्षैतिज और लंबवत | N | 1250 | 1250 | 1250 | 1250 | |
| क्षैतिज | N | 750 | 750 | 750 | 750 | ||
| ऊर्ध्वाधर बल | N | 1000 | 1000 | 1000 | 1000 | ||
| क्रीपेज दूरी | मिमी | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| यांत्रिक जीवन | टाइम्स | 5000 | 5000 | 1000 | 5000 | ||
| मोटर एक्चुएटर | नमूना | सी जे | सी जे | सी जे | सी जे | ||
| मोटर वोल्टेज | V | AC380、AC220、DC220、DC110 | |||||
| वोल्टेज नियंत्रण पाश | V | AC380、AC220、DC220、DC110 | |||||
| अंक, समापन समय | s | 7±1 | |||||
| मानव उत्प्रेरक | नमूना | सीएस14 सीएस17 | |||||
| विद्युत चुम्बकीय लॉक वोल्टेज | V | AC220、DC220、DC110 | |||||
• इंसुलेटर: कोई दरार, क्षति या गंदगी नहीं।
• संपर्क: साफ़, सिल्वर-प्लेटेड सतह बरकरार।
• फास्टनर: सभी बोल्ट कड़े।
• तंत्र: सुचारू घुमाव; चलने वाले हिस्सों को चिकनाई दें।
• इन्सुलेटर ऊर्ध्वाधरता: शिम के साथ समायोजित करें (प्रति स्थान अधिकतम 3 मिमी)।
• तीन-चरण तुल्यकालन: क्रैंक-आर्म और लिंकेज छड़ों को समायोजित करें।
• संपर्क दबाव: उचित प्रविष्टि और दबाव सुनिश्चित करें।
• केवल बिना किसी लोड के संचालित करें; पुष्टि करें कि सर्किट ब्रेकर खुला है।
• मैनुअल ऑपरेशन: ऑपरेटिंग हैंडल का उपयोग करें; अत्यधिक बल से बचें.
• मोटर चालित संचालन: स्थानीय/रिमोट नियंत्रण का उपयोग करें; मॉनिटर स्थिति.
• इंटरलॉक: यदि इंटरलॉक किया गया है तो ऑपरेशन को मजबूर न करें।
• आवधिक ओवरहाल: हर 1-2 साल में।
• स्वच्छ इंसुलेटर और संपर्क; औद्योगिक वैसलीन लगाएं।
• बियरिंग्स और ट्रांसमिशन भागों को लुब्रिकेट करें।
• ढीले बोल्ट, घिसे हुए संपर्क और इंसुलेटर क्षति की जाँच करें।
• शॉर्ट-सर्किट के बाद: तुरंत निरीक्षण करें।
• संचालित नहीं किया जा सकता: इंटरलॉक, जाम लिंकेज, या मोटर की खराबी की जाँच करें।
• अतुल्यकालिक चरण: क्रॉस-लिंकेज छड़ें समायोजित करें।
• ज़्यादा गरम होने से संपर्क करें: साफ़ करें और फिर से कस लें; चांदी चढ़ाना की जाँच करें.
ए: मुख्य अंतर रेटेड वर्तमान वहन क्षमता है। 1250A मध्यम-भार 110kV के लिए उपयुक्त है सबस्टेशन, जबकि 2000A उच्च-वर्तमान मुख्य ट्रांसफार्मर इनकमिंग और आउटगोइंग सर्किट के लिए उपयुक्त है। द संरचना, इन्सुलेशन वर्ग और स्थापना आयाम मूल रूप से समान हैं।
उत्तर: हाँ. 31.5 मिमी/केवी की क्रीपेज दूरी के साथ प्रदूषण-रोधी (डब्ल्यू-प्रकार) उत्पाद उपलब्ध हैं। वे उपयोग करते हैं प्रदूषण-विरोधी चीनी मिट्टी के बरतन इंसुलेटर या मिश्रित इंसुलेटर, और नमक स्प्रे और धूल संक्षारण के प्रतिरोधी हैं।
ए: हम चयन समाधान, इंस्टॉलेशन चित्र, ऑन-साइट कमीशनिंग मार्गदर्शन और मुफ्त मरम्मत प्रदान कर सकते हैं वारंटी अवधि के दौरान सेवाएँ। बिजली की समय संबंधी आवश्यकताओं को पूरा करने के लिए मानक मॉडल शीघ्रता से वितरित किए जाते हैं ग्रिड परियोजनाएं.
