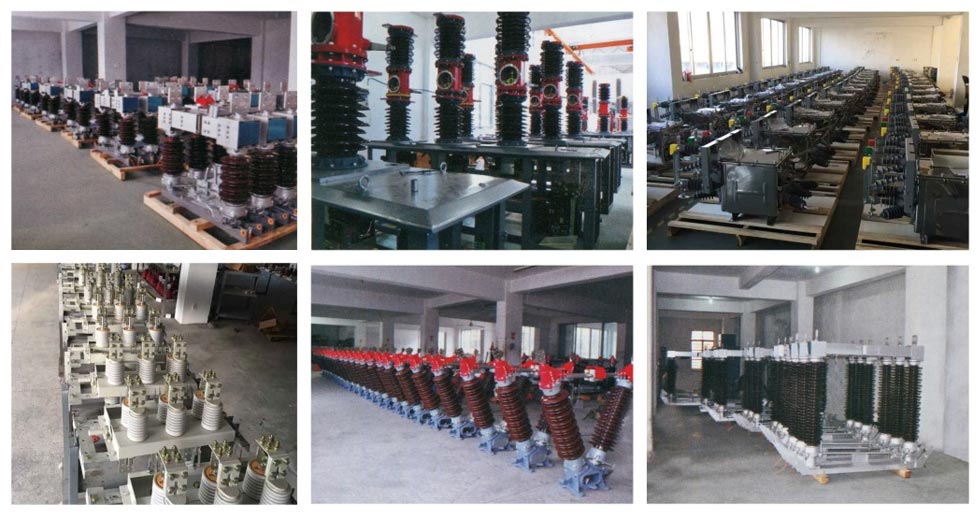

झेजियांग यूसुने इलेक्ट्रिक कं, लिमिटेड एक पेशेवर उच्च वोल्टेज विद्युत उद्यम है जो डिजाइन, अनुसंधान के लिए समर्पित है और 12kV से 245kV इनडोर और आउटडोर हाई-वोल्टेज उपकरणों का विकास, कारखाना उत्पादन और वैश्विक बिक्री। यह मुख्य उत्पादों में वैक्यूम सर्किट ब्रेकर, SF6 सर्किट ब्रेकर, डिस्कनेक्ट स्विच, लोड स्विच और GW4 शामिल हैं श्रृंखला 110kv 126kv डिस्कनेक्ट स्विच आइसोलेटर। कंपनी उन्नत उत्पादन उपकरण, कठोर परीक्षण का लाभ उठाती है प्रक्रियाएं, मानकीकृत सामग्री चयन, उत्तम शिल्प कौशल और एक व्यापक गुणवत्ता प्रबंधन प्रणाली उत्पाद की गुणवत्ता के लिए एक ठोस आधार तैयार करें।

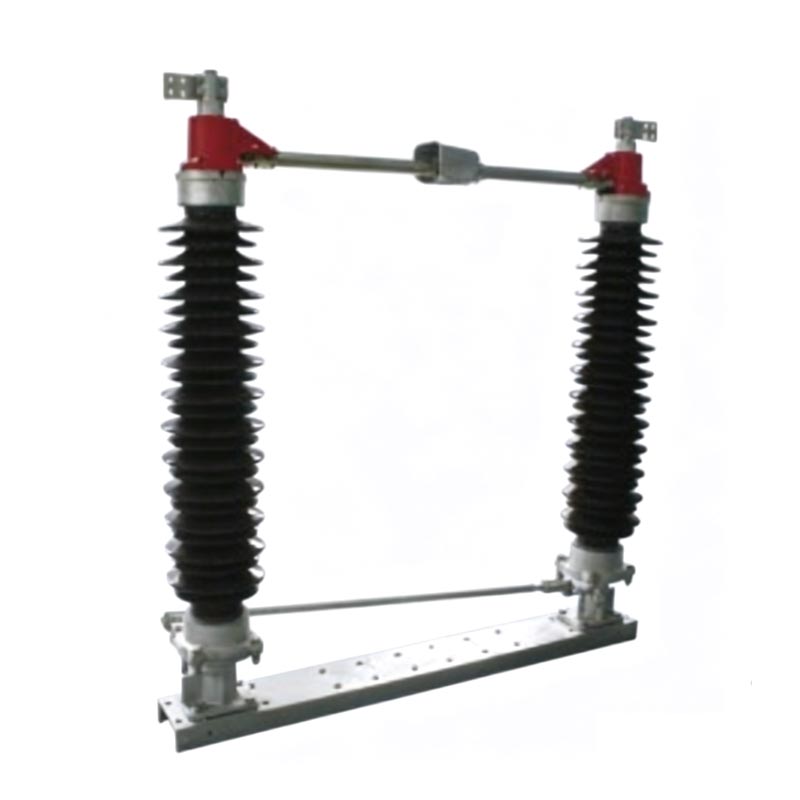

Usune GW4 श्रृंखला आउटडोर हाई-वोल्टेज डिस्कनेक्ट स्विच 110kV और 126kV पावर में उपकरण का एक मुख्य टुकड़ा है सिस्टम. इसका उपयोग मुख्य रूप से नो-लोड स्थितियों के तहत सर्किट स्विचिंग के लिए किया जाता है, जिससे दृश्य अलगाव क्लीयरेंस मिलता है उपकरण रखरखाव और ऑपरेटर सुरक्षा सुनिश्चित करना। 110kv 126kv का विद्युत और यांत्रिक प्रदर्शन डिस्कनेक्ट स्विच आइसोलेटर पूरी तरह से राष्ट्रीय मानकों GB1985 "एसी हाई-वोल्टेज डिस्कनेक्ट स्विच के अनुरूप है और ग्राउंडिंग स्विच," DL486 "AC हाई-वोल्टेज डिस्कनेक्ट स्विच ऑर्डरिंग तकनीकी स्थितियाँ," और IEC इंटरनेशनल मानक.

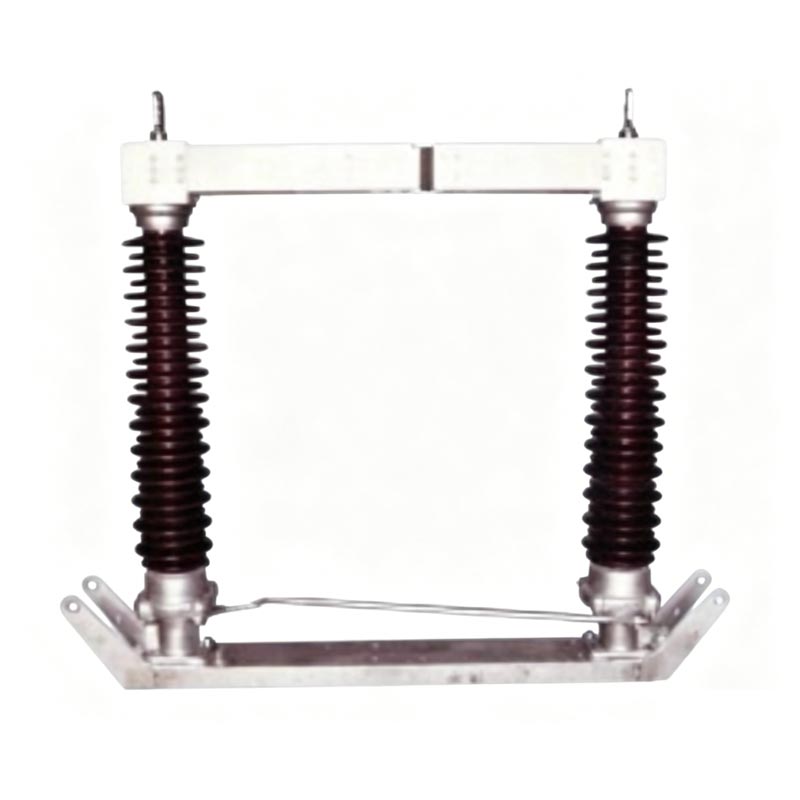

1. संरचना प्रकार: डबल-कॉलम एकल-पोल संरचना; तीन खंभे यांत्रिक रूप से एक शाफ्ट के माध्यम से जुड़े हुए हैं
तुल्यकालिक संचालन.
2. मुख्य घटक: एक मजबूत आधार, उच्च इन्सुलेशन चीनी मिट्टी के खंभे और एक सटीक प्रवाहकीय प्रणाली से बना है।

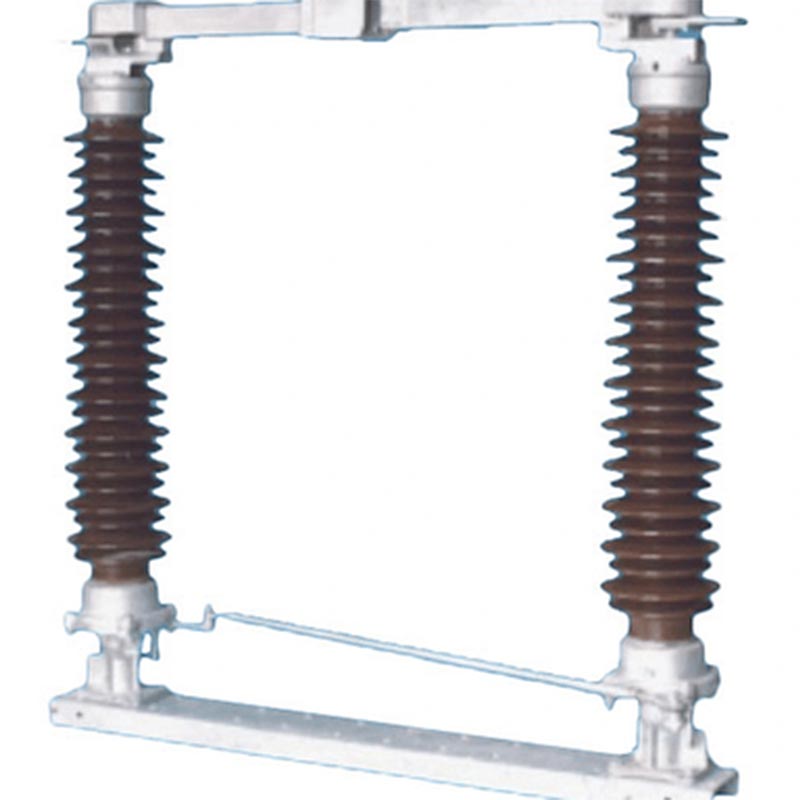

3. संचालन तंत्र: प्रत्येक पोल में बीयरिंग पर लगे दो सिरेमिक खंभे होते हैं। प्रवाहकीय स्विच विभाजित है
दो हिस्सों में, जो समकालिक उद्घाटन प्राप्त करने के लिए एक क्रॉस-लिंकिंग तंत्र के माध्यम से क्षैतिज रूप से 91° घूमते हैं और
उसी दिशा में बंद होना.
4. संपर्क बिंदु: दो सिरेमिक स्तंभों के बीच स्थित, स्थिर संपर्क और बेहद कम प्रतिरोध सुनिश्चित करता है।
1. आज्ञाकारी और विश्वसनीय: राष्ट्रीय और आईईसी मानकों के साथ पूरी तरह से अनुपालन, स्थिर प्रदर्शन और लंबे समय तक चलने की पेशकश
सेवा जीवन.
2. उत्कृष्ट इन्सुलेशन: उच्च गुणवत्ता वाले सिरेमिक खंभे उच्च इन्सुलेशन शक्ति और उत्कृष्ट प्रदूषण-रोधी प्रदान करते हैं
और एंटी-फ्लैशओवर प्रदर्शन।
3. सुचारू संचालन: सटीक लिंकेज तंत्र न्यूनतम यांत्रिक टूट-फूट के साथ लचीला और सुचारू संचालन सुनिश्चित करता है।
4. सुविधाजनक स्थापना और रखरखाव: कॉम्पैक्ट और उचित संरचना, आसान ऑन-साइट स्थापना और न्यूनतम
रख-रखाव.
5. मजबूत पर्यावरणीय अनुकूलनशीलता: उच्च ऊंचाई, प्रदूषित और सहित विभिन्न बाहरी जलवायु के लिए उपयुक्त
तटीय क्षेत्र.

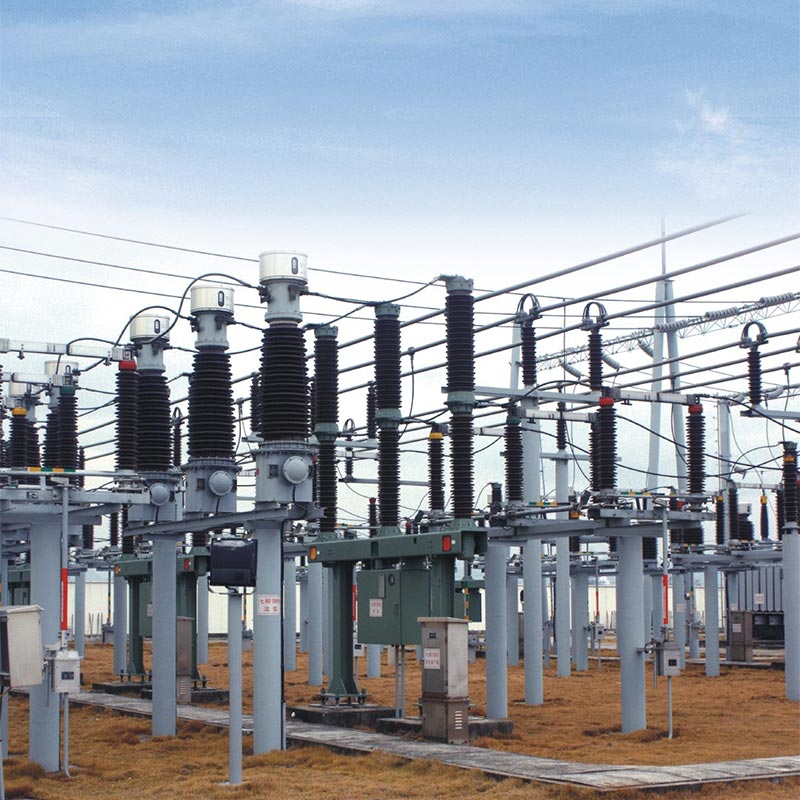

1. परियोजना का नाम: पूर्वी चीन 110kV शहरी सबस्टेशन अपग्रेड परियोजना
2. स्थान: झेजियांग प्रांत, चीन
3. समय: 2024-2025
4. विवरण: Usune ने इस प्रमुख शहरी पावर ग्रिड अपग्रेड परियोजना में सुधार के लिए 36 GW4-126kV डिस्कनेक्ट स्विच प्रदान किए
20 वर्ग किलोमीटर के वाणिज्यिक और आवासीय क्षेत्र की बिजली आपूर्ति की विश्वसनीयता।
5. परिचालन प्रदर्शन: स्थापना और कमीशनिंग 45 दिनों के भीतर सफलतापूर्वक पूरी हो गई। स्थिर
ऑपरेशन 2025 में चरम ग्रीष्मकालीन लोड (1.2 गुना रेटेड वर्तमान) के तहत हासिल किया गया था, जिसमें कोई अति ताप या खराब संपर्क नहीं था
मुद्दे. वार्षिक इन्सुलेशन और यांत्रिक निरीक्षण में शून्य दोष पाए गए। रखरखाव का कार्यभार कम हो गया
पुराने स्विचों की तुलना में 40%, सबस्टेशन रखरखाव सुरक्षा में उल्लेखनीय सुधार।
6. ग्राहक प्रतिक्रिया: "यूज़्यून डिस्कनेक्ट स्विच ने सबस्टेशन की सुरक्षा और दक्षता में काफी सुधार किया है
ऑपरेशन. उनकी गुणवत्ता और स्थिरता उत्कृष्ट है. हम यूसुने को अपने पसंदीदा आपूर्तिकर्ता के रूप में चुनना जारी रखेंगे।"
| वस्तु | इकाई | पैरामीटर | |||||
| रेटेड वोल्टेज | के.वी | 40.5 | 72.5 | 126 | 145 | ||
| रेटेड इन्सुलेशन स्तर | 1 मिनट बिजली आवृत्ति वोल्टेज का सामना करती है (प्रभावी मूल्य) | ज़मीन पर | के.वी | 95 | 160 | 230 | 275 |
| फ्रैक्चर | के.वी | 118 | 200 | 230+70 | 275+85 | ||
| रेटेड बिजली आवेग वर्तमान (पीक) का सामना करता है | ज़मीन पर | के.वी | 185 | 350 | 550 | 650 | |
| फ्रैक्चर | के.वी | 215 | 410 | 550+110 | 650+120 | ||
| रेटेड आवृत्ति | हर्ट्ज | 50/60 | |||||
| वर्तमान मूल्यांकित | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| रेटेड कम समय में करंट झेलने वाला | के.ए | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| रेटेड शिखर धारा का सामना करता है | के.ए | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| रेटेड शॉर्ट सर्किट अवधि | चाकू/तलवार | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| रेटेड मैकेनिकल टर्मिनल लोड | क्षैतिज और लंबवत | N | 1250 | 1250 | 1250 | 1250 | |
| क्षैतिज | N | 750 | 750 | 750 | 750 | ||
| ऊर्ध्वाधर बल | N | 1000 | 1000 | 1000 | 1000 | ||
| क्रीपेज दूरी | मिमी | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| यांत्रिक जीवन | टाइम्स | 5000 | 5000 | 1000 | 5000 | ||
| मोटर एक्चुएटर | नमूना | सी जे | सी जे | सी जे | सी जे | ||
| मोटर वोल्टेज | V | AC380、AC220、DC220、DC110 | |||||
| वोल्टेज नियंत्रण पाश | V | AC380、AC220、DC220、DC110 | |||||
| अंक, समापन समय | s | 7±1 | |||||
| मानव उत्प्रेरक | नमूना | सीएस14 सीएस17 | |||||
| विद्युत चुम्बकीय लॉक वोल्टेज | V | AC220、DC220、DC110 | |||||
उत्तर: नहीं। 110kv 126kv डिस्कनेक्ट स्विच आइसोलेटर्स केवल नो-लोड स्थितियों के तहत सर्किट स्विचिंग के लिए डिज़ाइन किए गए हैं। वोल्टेज के साथ. इनका उपयोग सर्किट ब्रेकर के साथ संयोजन में किया जाना चाहिए। ऑपरेशन से पहले, सर्किट होना चाहिए डिस्कनेक्ट स्विच को संचालित करने से पहले डी-एनर्जाइजेशन सुनिश्चित करने के लिए सर्किट ब्रेकर का उपयोग करके डिस्कनेक्ट किया गया।
उत्तर: यह निम्नलिखित वातावरण में स्थिर रूप से काम कर सकता है: परिवेश का तापमान -30℃ से +40℃; ऊंचाई ≤2000 मीटर (अधिक)। ऊंचाई मॉडल को अनुरोध पर अनुकूलित किया जा सकता है); प्रदूषण स्तर सामान्य से मध्यम से भारी प्रदूषण तक (प्रदूषण प्रतिरोधी मॉडल उपलब्ध हैं); हवा की गति ≤35m/s; भूकंपीय तीव्रता ≤8 डिग्री.
उच्च-वोल्टेज विद्युत उपकरण के एक पेशेवर निर्माता के रूप में, यूसुने इलेक्ट्रिक की GW4 श्रृंखला 110kv 126kv डिस्कनेक्ट स्विच आइसोलेटर आइसोलेटर्स उन्नत डिजाइन, उच्च गुणवत्ता वाली सामग्री और सटीक विनिर्माण को जोड़ते हैं, यह उन्हें बिजली संयंत्रों, सबस्टेशनों और बड़ी औद्योगिक सुविधाओं के लिए एक आदर्श विकल्प बनाता है। वे सुरक्षित प्रदान करते हैं, विश्वसनीय, और लंबे समय तक चलने वाली विद्युत अलगाव सुरक्षा। एक व्यापक गुणवत्ता प्रणाली और परिपक्व क्षेत्र पर आधारित प्रदर्शन, यूसुने दुनिया भर में विभिन्न महत्वपूर्ण बिजली बुनियादी ढांचा परियोजनाओं का समर्थन करने के लिए प्रतिबद्ध है।
