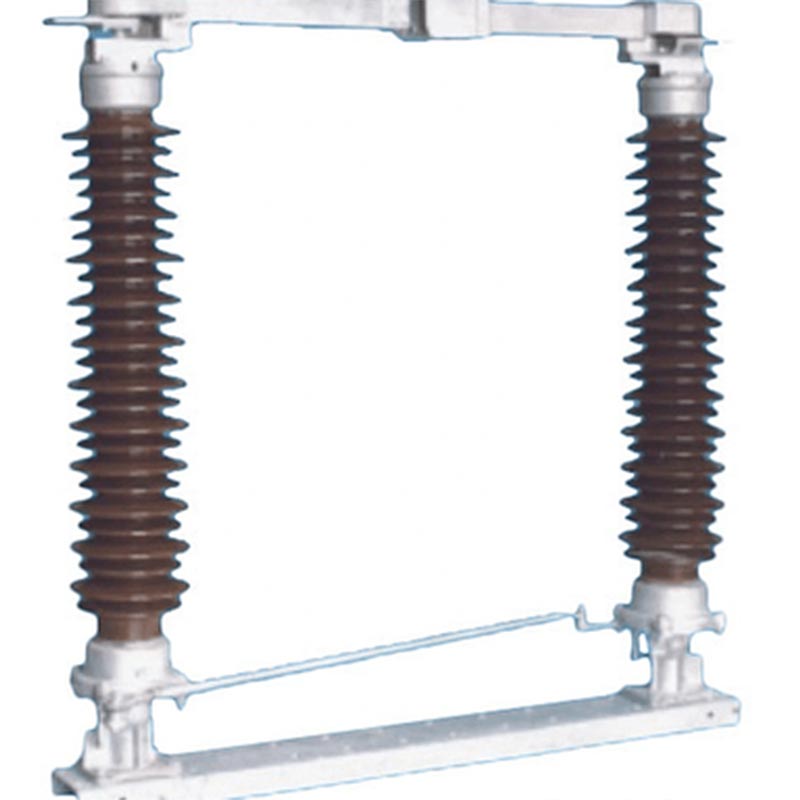

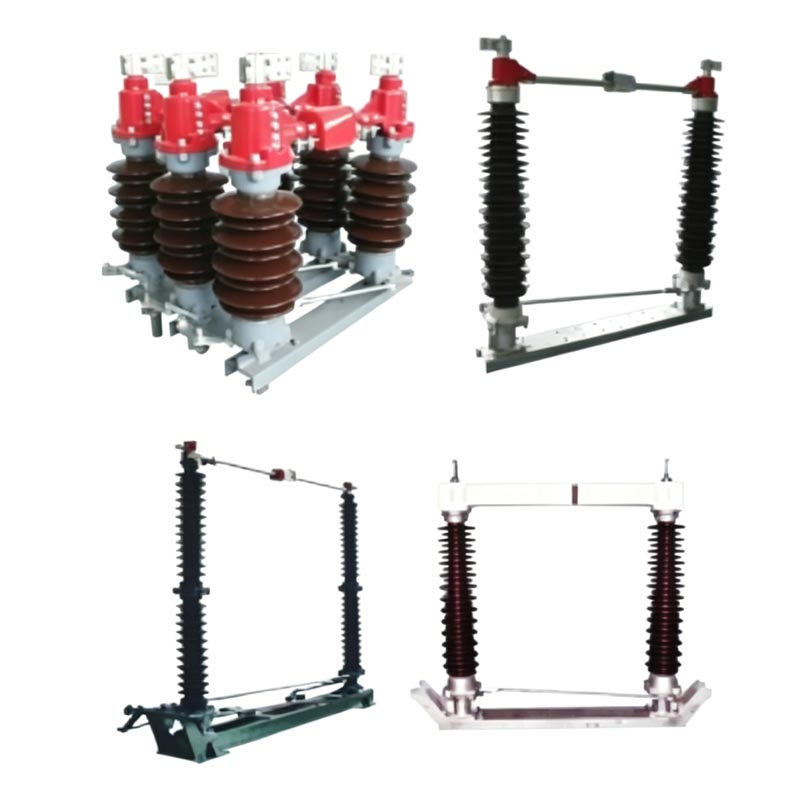

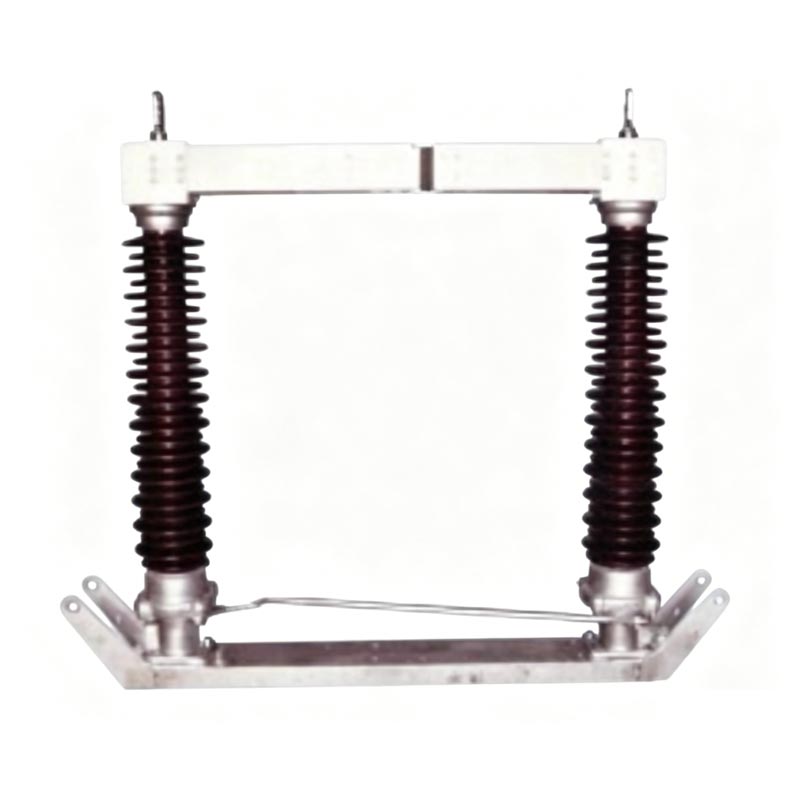

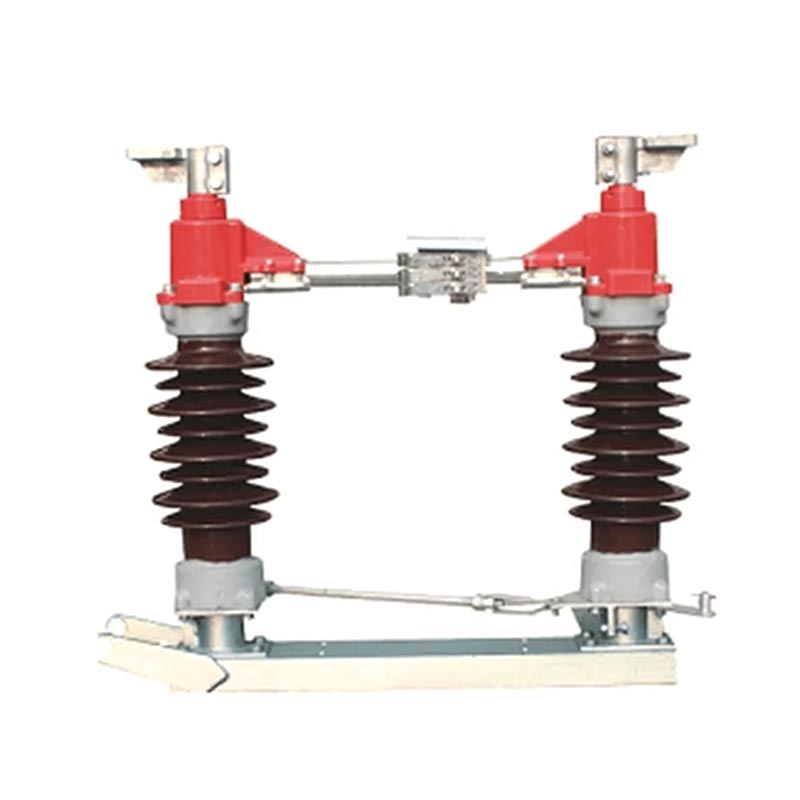

आइसोलेशन स्विच आउटडोर मैनुअल मोटराइज्ड

आइसोलेशन स्विच आउटडोर मैनुअल मोटराइज्ड यूसुने का एक मुख्य उत्पाद है, जिसे विशेष रूप से आउटडोर एसी के लिए डिज़ाइन किया गया है 50Hz की रेटेड आवृत्ति और 35kV~170kV के रेटेड वोल्टेज वाले सर्किट। यह उपकरण का एक महत्वपूर्ण भाग है बिजली प्रणालियों के सुरक्षित और स्थिर संचालन को सुनिश्चित करना और इस श्रृंखला के लिए बुनियादी इकाई के रूप में भी काम कर सकता है व्युत्पन्न उत्पाद. उत्पादों का निर्माण आईईसी 62271-102 "हाई-वोल्टेज एसी" के सख्त अनुसार किया जाता है डिस्कनेक्ट स्विच और ग्राउंडिंग स्विच" और IEC 60694 "हाई-वोल्टेज स्विचगियर के लिए सामान्य तकनीकी स्थितियाँ और कंट्रोलगियर," पेशेवर विशेषज्ञता और उत्पाद विश्वसनीयता सुनिश्चित करना।

एक क्षैतिज रोटरी स्विचिंग संरचना की विशेषता, यह स्विच उच्च इन्सुलेशन स्तर, मजबूत प्रदूषण का दावा करता है प्रतिरोध, स्थिर यांत्रिक प्रदर्शन, और सुविधाजनक स्थापना और रखरखाव। यह मैनुअल और दोनों को सपोर्ट करता है विद्युत संचालन और आवश्यकतानुसार ग्राउंडिंग स्विच के साथ कॉन्फ़िगर किया जा सकता है। यह कठोर आउटडोर के अनुकूल है उच्च ऊंचाई, कम तापमान और भारी प्रदूषण जैसे वातावरण। एक विश्वसनीय आपूर्तिकर्ता के रूप में, यूसुने सख्ती से अंतरराष्ट्रीय मानकों का पालन करता है और ग्राहकों को उच्च गुणवत्ता प्रदान करने के लिए उत्पाद की गुणवत्ता को सख्ती से नियंत्रित करता है, सुरक्षित और टिकाऊ डिस्कनेक्ट स्विच।

मुख्य अनुप्रयोग परिदृश्य

आउटडोर मैनुअल मोटराइज्ड आइसोलेशन स्विच का व्यापक रूप से आउटडोर पावर ट्रांसमिशन और वितरण प्रणालियों में उपयोग किया जाता है पावर ग्रिड, औद्योगिक और खनन उद्यमों, शहरी निर्माण और नई ऊर्जा बिजली उत्पादन में। यह है बार-बार बिजली अलगाव और सुरक्षा रखरखाव की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है, और विशेष रूप से उपयुक्त है कठोर बाहरी वातावरण के लिए, बिजली आपूर्ति की निरंतरता और सुरक्षा को प्रभावी ढंग से सुनिश्चित करना।

उत्पाद कोर पैरामीटर्स

उत्पाद उत्कृष्ट तकनीकी प्रदर्शन का दावा करता है और विभिन्न विशिष्टताओं को शामिल करता है। इसके मूल पैरामीटर हैं इस प्रकार:
- रेटेड वोल्टेज: 35kV~170kV
- रेटेड करंट: 630A~2500A
- रेटेड शॉर्ट-टाइम करंट झेलने योग्य: 20kA/s~50kA/s
- रेटेड पीक झेलने वाला करंट: 50kA~125kA
- मुख्य सर्किट प्रतिरोध: ≤125μΩ (मॉडल के आधार पर भिन्न होता है)
- एक मिनट की पावर फ्रीक्वेंसी झेलने वाला वोल्टेज: 80kV~200kV
- बिजली का आवेग झेलने वाला वोल्टेज: 115kV~860kV (मॉडल और ग्राउंडिंग स्विच के आधार पर भिन्न होता है)
- संचालन तंत्र: मैनुअल (CS11, CS17D, CS14G श्रृंखला) या इलेक्ट्रिक (CJ2 प्रकार)

उत्पाद मुख्य संरचना

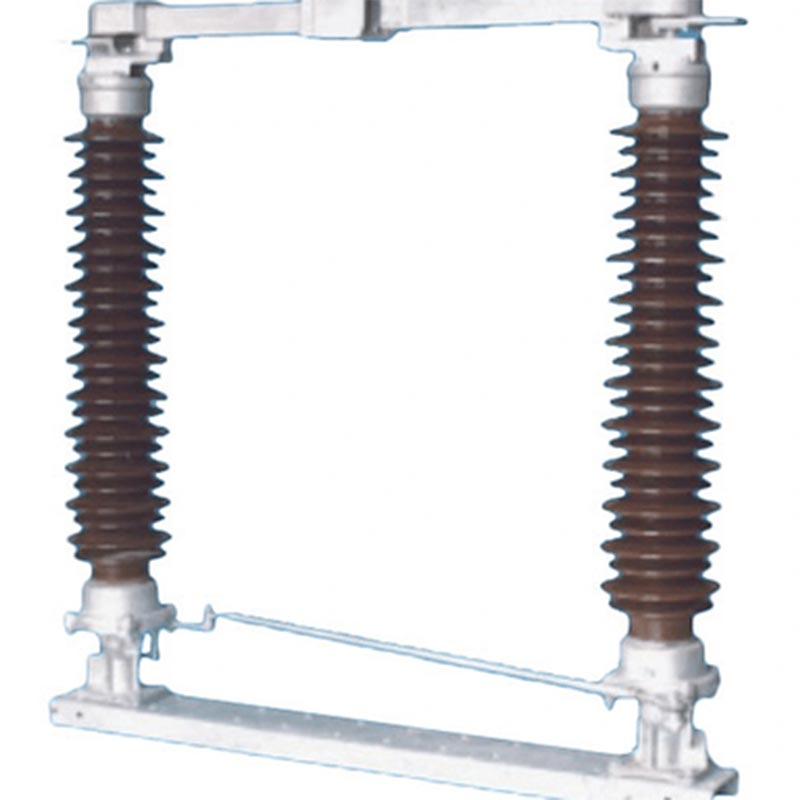

आइसोलेशन स्विच आउटडोर मैनुअल मोटराइज्ड एक डबल-पोस्ट हैंडशेक संरचना का उपयोग करता है। प्रत्येक चरण में एक आधार होता है, पोस्ट इंसुलेटर, आउटगोइंग टर्मिनल और संपर्क। दो पोस्ट इंसुलेटर एक दूसरे के समानांतर लगे होते हैं आधार के दोनों सिरों पर और आधार के लंबवत असर वाली सीटें। मुख्य प्रवाहकीय भाग लगभग घूमता है पोस्ट इंसुलेटर के साथ 90°। मध्य संपर्क में एक स्व-सफाई घूर्णन संरचना होती है, जो धूल को हटा देती है खोलने और बंद करने के दौरान संपर्क से निकलने वाली गंदगी, विश्वसनीय संपर्क सुनिश्चित करती है। घूमने वाले हिस्से सीलबंद अपनाते हैं, रखरखाव-मुक्त डिज़ाइन, और ट्रांसमिशन घटक स्टेनलेस स्टील पिन और मोलिब्डेनम का उपयोग करते हैं डाइसल्फ़ाइड युक्त नायलॉन झाड़ियाँ, जो संक्षारण प्रतिरोधी और जंग-मुक्त हैं।

मुख्य उत्पाद विशेषताएँ

1. उच्च विश्वसनीयता

संपर्क उंगलियां एक नई प्रकार की उच्च शक्ति, उच्च चालकता और उच्च लोच सामग्री का उपयोग करती हैं। वे भरोसा करते हैं संपर्कों को जकड़ने के लिए उनकी स्वयं की लोच, स्प्रिंग जंग और गर्मी एनीलिंग के कारण होने वाली संपर्क विफलता से बचती है। इस प्रवाहकीय घटक संरचना ने राष्ट्रीय उपयोगिता मॉडल पेटेंट प्राप्त किया है।

2. कठोर पर्यावरण अनुकूलनशीलता

ऊंचाई ≤2000 मीटर, परिवेश तापमान -40℃ से +40℃, हवा की गति ≤34m/s, और भूकंपीय तीव्रता ≤8 के अनुकूल डिग्री. क्रीपेज दूरी GB/T5582 की श्रेणी III या IV आवश्यकताओं को पूरा करती है। प्रदूषण के प्रति मजबूत प्रतिरोध और आइसिंग (बर्फ की मोटाई ≤10 मिमी)।

3. दोहरे ऑपरेशन मोड

मैनुअल और इलेक्ट्रिक दोनों ऑपरेशन का समर्थन करता है, आवश्यकतानुसार चयन किया जा सकता है। जबकि, मैनुअल तंत्र को संचालित करना आसान है विद्युत तंत्र (सीजे2 प्रकार) एक एसी मोटर द्वारा रिडक्शन गियर के माध्यम से संचालित होता है, जो उच्च दक्षता प्रदान करता है श्रम-बचत प्रदर्शन.

4. सुरक्षा इंटरलॉक

ग्राउंडिंग स्विच से सुसज्जित होने पर, मुख्य प्रवाहकीय सर्किट और ग्राउंडिंग स्विच विश्वसनीय होते हैं इंटरलॉक किया गया, यह सुनिश्चित करते हुए कि मुख्य सर्किट बंद होने पर ग्राउंडिंग स्विच बंद नहीं हो सकता है, और इसके विपरीत, आकस्मिक संचालन को रोकना.

5. सुविधाजनक स्थापना और रखरखाव

चरण-दर-चरण और ऊर्ध्वाधर कनेक्टिंग छड़ें एक क्लैंपिंग संरचना को अपनाती हैं, जिससे पिन की आवश्यकता समाप्त हो जाती है वेल्डिंग, जिसके परिणामस्वरूप उच्च स्थापना दक्षता प्राप्त होती है। घूमने वाले हिस्से रखरखाव-मुक्त हैं, जिससे दिनचर्या सरल हो जाती है निरीक्षण और रखरखाव, दीर्घकालिक परिचालन लागत को कम करना।

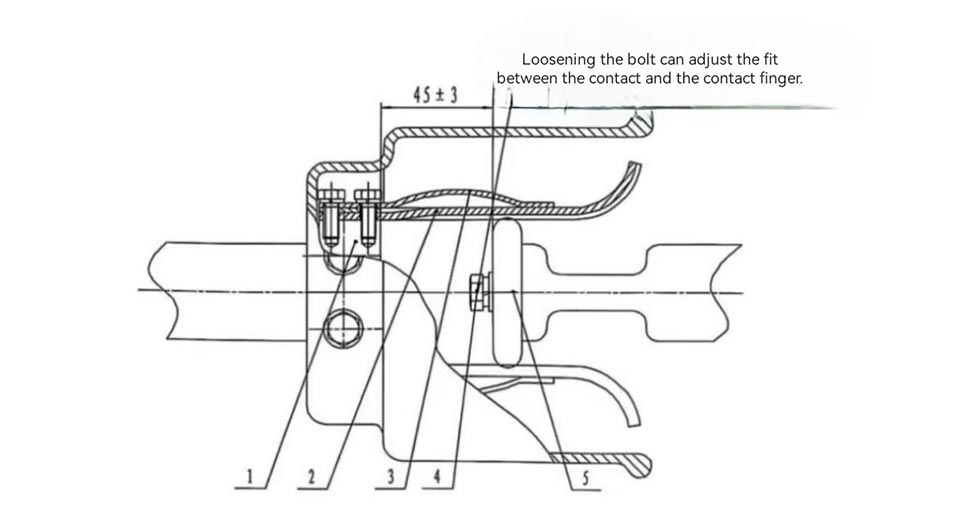

1. फिंगर टच बेस
2. उंगली का स्पर्श
3. चुंबकीय लॉक प्लेट
4. बोल्ट
5. संपर्क करें
चित्र 2 प्रमुख विद्युत संपर्क बिंदुओं का योजनाबद्ध आरेख

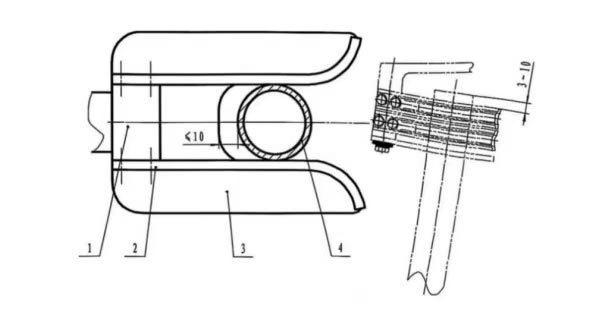

1. ग्राउंड चाकू स्थैतिक संपर्क सिर
2. संपर्क उंगली
3. पोजिशनिंग प्लेट
4. ग्राउंड चाकू ट्यूब
चित्र 3 ग्राउंडिंग ट्यूब और पोजिशनिंग प्लेट की स्थिति का योजनाबद्ध आरेख

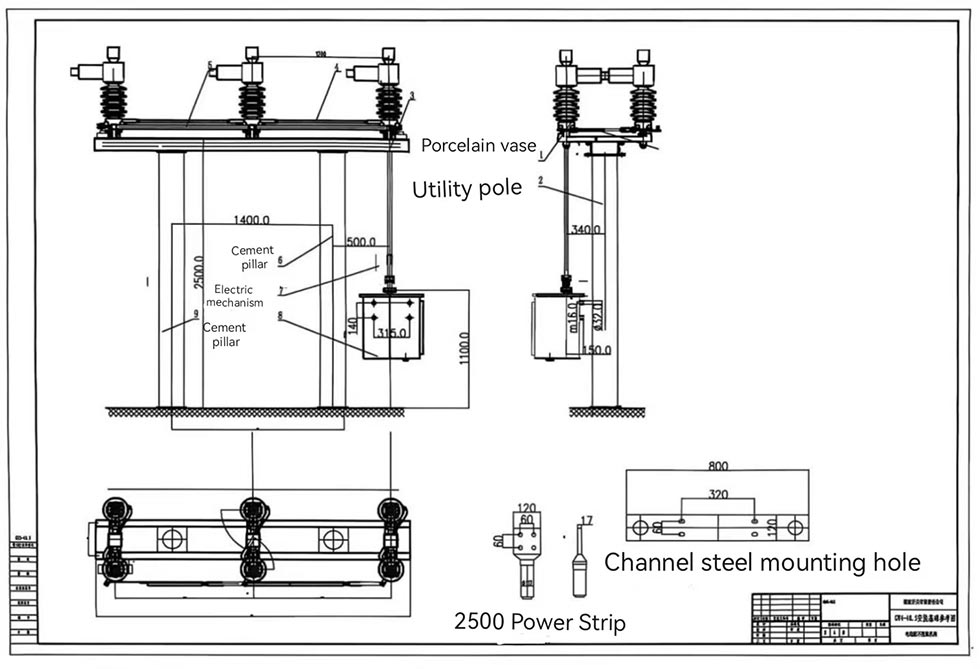

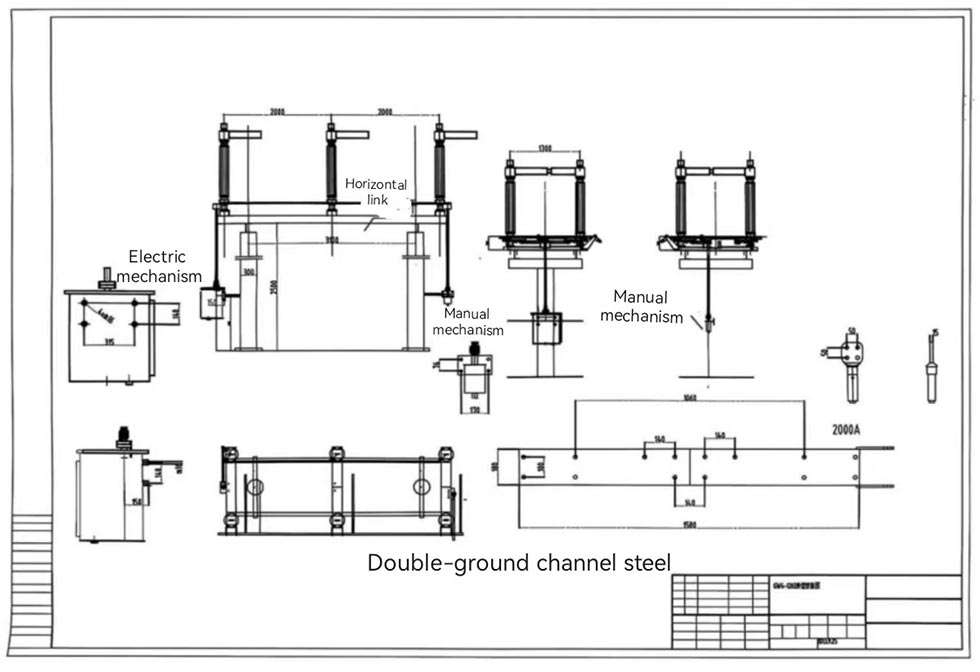

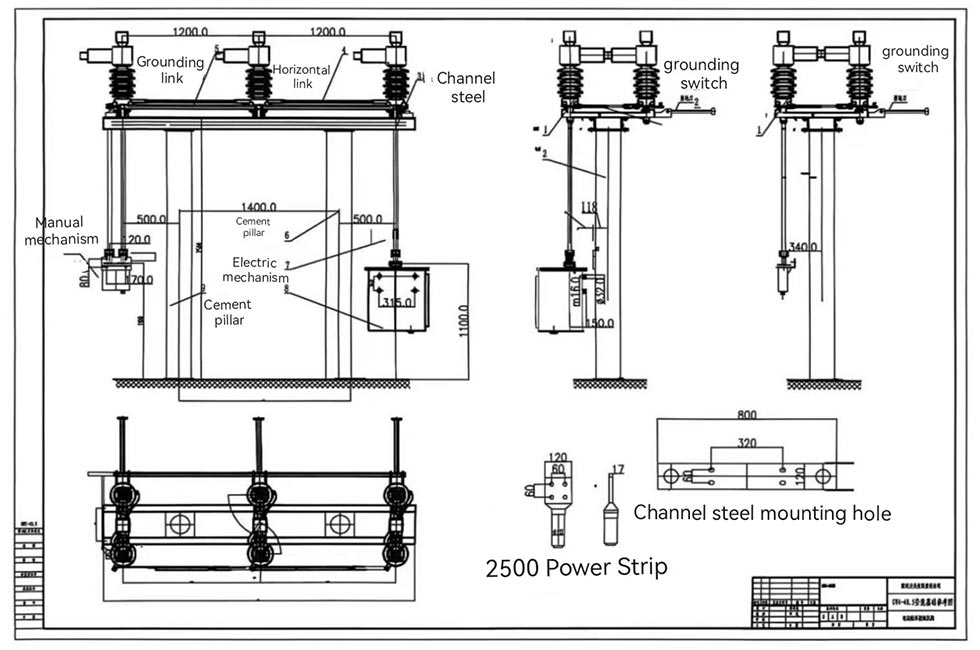

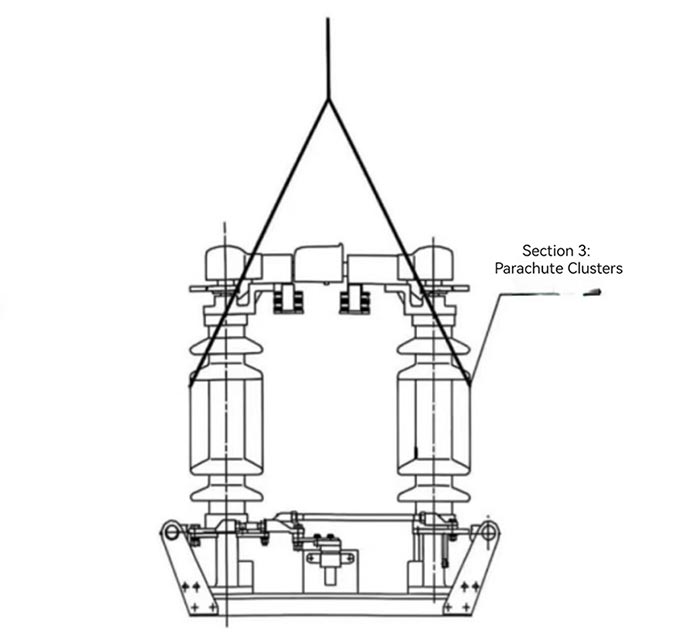

चित्र 4 उत्थापन आरेख

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

वास्तविक दुनिया का अनुप्रयोग मामला

केस स्टडी: पश्चिमी चीन में उच्च ऊंचाई वाली पावर ग्रिड परियोजना

पश्चिमी चीन में एक पावर ग्रिड कंपनी 110kV ट्रांसमिशन लाइन अपग्रेड परियोजना पर काम कर रही है। एक पर स्थित है 1800 मीटर की ऊँचाई पर, परियोजना में औसत वार्षिक तापमान -15℃ से 25℃, बार-बार तेज़ हवाएँ और सर्दियों में भारी बर्फबारी. प्रोजेक्ट में यूसुने GW4(A)-126(D)(W)/1250 डिस्कनेक्टिंग स्विच (CJ2 से सुसज्जित) का चयन किया गया विद्युत संचालन तंत्र और ग्राउंडिंग स्विच)। पिछले तीन वर्षों में, उत्पाद ने अच्छा प्रदर्शन किया है उत्कृष्ट पर्यावरणीय अनुकूलनशीलता, बिना किसी इन्सुलेटर क्षति या संपर्क के अधिक गरम होने के साथ। खुलना और बंद होना संचालन सुचारू है, और यह सर्दियों में 8 मिमी बर्फ जमा होने पर भी सामान्य रूप से काम कर सकता है, यह सुनिश्चित करता है स्थिर पावर ग्रिड संचालन। निर्माता के रूप में, यूसुने ने ऑन-साइट इंस्टॉलेशन मार्गदर्शन और नियमित प्रदान किया परियोजना के लिए रखरखाव सेवाएँ, ग्राहक से उच्च प्रशंसा अर्जित करना।

अक्सर पूछे जाने वाले प्रश्न

Q1: यदि उपयोग के दौरान यूज़्यून आउटडोर डिस्कनेक्टिंग स्विच का मैनुअल ऑपरेटिंग टॉर्क बढ़ जाता है तो मुझे क्या करना चाहिए?

A1: मैनुअल ऑपरेटिंग टॉर्क में वृद्धि का मुख्य कारण घूमने वाले भागों में चिकनाई वाला तेल है ट्रांसमिशन सिस्टम सूख गया है, गंदा हो गया है, या शाफ्ट पिन में जंग लग गया है, जिससे ट्रांसमिशन बढ़ गया है प्रतिरोध. समाधान: सबसे पहले, ऑपरेशन बंद करें। यह पुष्टि करने के बाद कि आइसोलेटिंग स्विच खुली स्थिति में है और हाई-वोल्टेज लाइन को ग्राउंड किया जाता है, घूमने वाले हिस्सों को अलग किया जाता है, जमा हुई गंदगी और जंग को साफ किया जाता है, और एक लगाया जाता है स्नेहक की उचित मात्रा. यदि समस्या बनी रहती है, तो यूज़्यून की बिक्री-पश्चात सेवा टीम से संपर्क करें पेशेवर मरम्मत. यूसुने फैक्ट्री में समय पर सहायता प्रदान करने के लिए पेशेवर मरम्मत कर्मी और स्पेयर पार्ट्स हैं।

Q2: क्या यूज़्यून आइसोलेशन स्विच आउटडोर मैनुअल मोटराइज्ड का उपयोग गंभीर रासायनिक संक्षारण वाले क्षेत्रों में किया जा सकता है? यदि हां, क्या सावधानियां बरतनी चाहिए?

ए2: इसका उपयोग हल्के से मध्यम रासायनिक संक्षारण वाले क्षेत्रों में किया जा सकता है। मुख्य सावधानियाँ: 1. आपूर्तिकर्ता को सूचित करें ऑर्डर करते समय पर्यावरण का संक्षारण स्तर। यूसुने संक्षारणरोधी उपचार (जैसे कि हॉट-डिप) को अनुकूलित करेगा प्रबलित इस्पात घटकों की गैल्वनाइजिंग और विशेष जंग रोधी इंसुलेटर का चयन); 2. नियमित रूप से सफाई करें संक्षारक पदार्थों को हटाने के लिए इंसुलेटर और प्रवाहकीय भागों की सतह; 3. नियमित निरीक्षण को छोटा करें चक्र, संपर्क सतह और इन्सुलेटर की स्थिति की जांच करने पर ध्यान केंद्रित करें, और क्षतिग्रस्त हिस्सों को तुरंत बदलें। के लिए गंभीर रासायनिक संक्षारण वाले क्षेत्रों में, अनुकूलित समाधान के लिए यूज़्यून तकनीकी विभाग से परामर्श लें।

उत्पाद आपूर्ति और बिक्री के बाद सेवा

प्रत्येक यूज़्यून आइसोलेशन स्विच आउटडोर मैनुअल मोटराइज्ड संपूर्ण इंस्टॉलेशन एक्सेसरीज़ और से सुसज्जित है उत्पाद प्रमाणपत्र, स्थापना और संचालन मैनुअल के साथ ग्राहक द्वारा ऑर्डर किया गया ऑपरेटिंग तंत्र, और सहायक उपकरण सूची. चीन में निहित आपूर्तिकर्ता के रूप में, यूसुने के पास एक व्यापक उत्पादन और बिक्री के बाद की प्रणाली है: यह सुनिश्चित करने के लिए कि प्रत्येक उत्पाद निकलने से पहले योग्य है, कारखाने में एक सख्त गुणवत्ता निरीक्षण प्रक्रिया है कारखाना; बिक्री उपरांत सेवा टीम ऑन-साइट इंस्टॉलेशन मार्गदर्शन, डिबगिंग, रखरखाव और अन्य प्रदान करती है सेवाएं, ग्राहकों की जरूरतों को 24 घंटे प्रतिसाद देना, और उच्च गुणवत्ता वाले उत्पाद प्रदान करने के लिए प्रतिबद्ध है देश और विदेश में ग्राहकों के लिए चौकस सेवा, दीर्घकालिक और स्थिर सहकारी संबंध बनाना।
