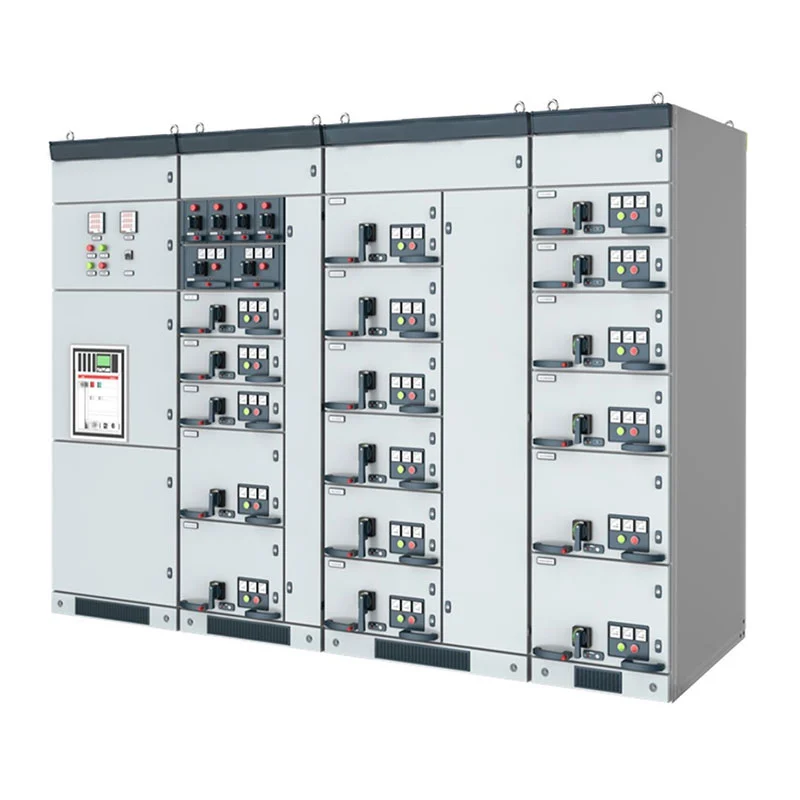

जीजीडी लो वोल्टेज पावर डिस्ट्रीब्यूशन पैनल को रेटेड आवृत्ति के साथ इनडोर बिजली वितरण अनुप्रयोगों के लिए डिज़ाइन किया गया है 50 हर्ट्ज़ और रेटेड वर्किंग वोल्टेज 380/400V तक। इसकी कैबिनेट संरचना, कॉपर बसबार, नियंत्रण सर्किट और सुरक्षा घटकों को परियोजना आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है। यह समाधान बिजली संयंत्रों, सबस्टेशनों के लिए उपयुक्त है। कारखाने, खनन उद्यम, वाणिज्यिक भवन और अन्य विद्युत वितरण सुविधाएं।
जीजीडी लो वोल्टेज पावर डिस्ट्रीब्यूशन पैनल को एक केंद्रीकृत लो-वोल्टेज वितरण इकाई के रूप में डिज़ाइन किया गया है। यह हो सकता है अपस्ट्रीम सिस्टम से विद्युत शक्ति प्राप्त करें और इसे उपकरणों के लिए कई आउटगोइंग सर्किट में वितरित करें, प्रकाश व्यवस्था, मोटरें और अन्य भार।
कैबिनेट को इनकमिंग कैबिनेट, आउटगोइंग डिस्ट्रीब्यूशन कैबिनेट, कैपेसिटर मुआवजा कैबिनेट या के रूप में व्यवस्थित किया जा सकता है विद्युत एकल-रेखा आरेख के अनुसार अन्य विन्यास। इससे सिस्टम को एकीकृत करना आसान हो जाता है विभिन्न औद्योगिक और वाणिज्यिक वितरण नेटवर्क।
आंतरिक व्यवस्था परियोजना डिजाइन के अनुसार प्रमुख विद्युत घटकों और नियंत्रण तारों को अलग करती है। यूनिवर्सल सर्किट ब्रेकर, मोल्डेड केस सर्किट ब्रेकर, मिनिएचर सर्किट ब्रेकर, कॉन्टैक्टर, रिले, मीटर और आवश्यक सर्किट फ़ंक्शंस के अनुसार अन्य घटकों का चयन किया जा सकता है।
अनुकूलित घटक ब्रांडों या विशिष्टताओं की आवश्यकता वाली परियोजनाओं के लिए, यूसुने घटक चयन का समन्वय कर सकता है उत्पादन से पहले खरीदार के साथ.
कैबिनेट फ्रेम और विभाजन कोल्ड-रोल्ड स्टील प्लेट से निर्मित होते हैं। संदर्भ प्लेट की मोटाई है ≥2 मिमी, संचालन और रखरखाव के दौरान तेज किनारों को कम करने के लिए तैयार किनारों के साथ इलाज किया गया।
कैबिनेट संरचना को अनुमति देते समय सामान्य संचालन के लिए पर्याप्त यांत्रिक शक्ति प्रदान करने के लिए डिज़ाइन किया गया है निरीक्षण, वायरिंग और घटक प्रतिस्थापन के लिए पहुंच। आगे और पीछे के दरवाज़ों को व्यावहारिक दृष्टि से व्यवस्थित किया गया है संचालन एवं रखरखाव.
इलेक्ट्रोलाइटिक कॉपर का उपयोग मुख्य और शाखा बसबारों के लिए किया जाता है। इन्सुलेशन और गर्मी-सिकुड़ने योग्य सुरक्षात्मक सामग्री कर सकते हैं आवश्यक ढांकता हुआ प्रदर्शन को बनाए रखने के लिए बसबार प्रणाली पर लागू किया जाना चाहिए।
बसबार व्यवस्था के लिए चरण पहचान प्रदान की जाती है, जबकि बसबार जोड़ों को इसके अनुसार संसाधित किया जाता है आवश्यक विद्युत कनेक्शन विधि. जहां आवश्यक हो, इनके बीच एक लचीला बसबार कनेक्शन भी प्रदान किया जा सकता है आने वाली बस पुल और मुख्य सर्किट ब्रेकर।
कैबिनेट असेंबली दिशा में एक समर्पित पीई कॉपर बस की व्यवस्था की गई है। ग्राउंडिंग की आवश्यकता वाले घटक हो सकते हैं बाहरी ग्राउंडिंग नेटवर्क से कनेक्शन के लिए प्रदान किए गए ग्राउंडिंग टर्मिनलों के साथ, पीई सिस्टम के माध्यम से जुड़ा हुआ है।
केबल कम्पार्टमेंट केबल हेड्स और संबंधित वर्तमान ट्रांसफार्मर स्थापना के लिए पर्याप्त स्थान भी आरक्षित कर सकता है प्रोजेक्ट ड्राइंग के अनुसार.

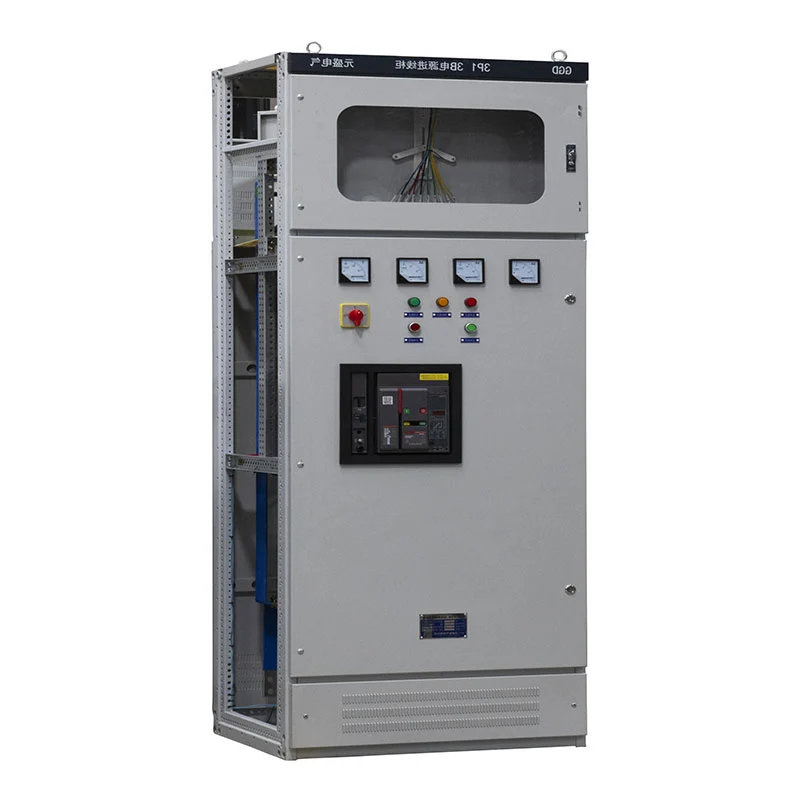

आने वाली अलमारियाँ सार्वभौमिक सर्किट ब्रेकर और संबंधित सुरक्षा कार्यों से सुसज्जित हो सकती हैं। द आपूर्ति किए गए कॉन्फ़िगरेशन में अंडरवोल्टेज ट्रिप सुरक्षा के साथ इलेक्ट्रिक-ऑपरेशन सर्किट ब्रेकर शामिल हो सकते हैं समय-विलंब विद्युत डिज़ाइन के अनुसार कार्य करता है।
सुरक्षा और नियंत्रण कॉन्फ़िगरेशन किसी एक तक सीमित होने के बजाय परियोजना आवश्यकताओं द्वारा निर्धारित किया जाता है निश्चित घटक संयोजन.

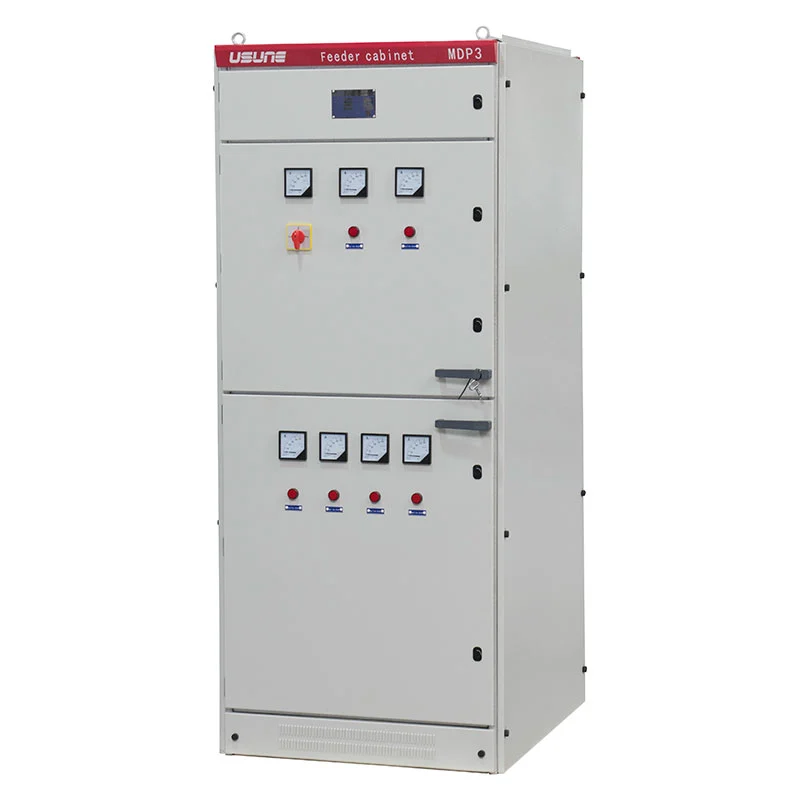

आउटगोइंग सर्किट को विभिन्न भार और वितरण आवश्यकताओं के लिए व्यवस्थित किया जा सकता है। सर्किट ब्रेकर, संपर्ककर्ता, थर्मल रिले और टर्मिनल ब्लॉकों को प्रत्येक की रेटेड वर्तमान और नियंत्रण आवश्यकताओं के अनुसार चुना जा सकता है फीडर.
कैबिनेट लेआउट स्पष्ट सर्किट पहचान का समर्थन करता है, जिसमें डिवाइस नंबर और वायरिंग लेबल आसान होते हैं निरीक्षण एवं रखरखाव.
मोटर अनुप्रयोगों के लिए, कैबिनेट उचित स्विचिंग और सुरक्षा के साथ मोटर नियंत्रण सर्किट को एकीकृत कर सकता है घटक. मदद के लिए कैबिनेट पैनल पर स्टार्ट/स्टॉप इंडिकेशन लाइट और सर्किट पहचान की व्यवस्था की जा सकती है ऑपरेटर व्यक्तिगत मोटर सर्किट की तुरंत पहचान कर लेते हैं।
द्वितीयक नियंत्रण सर्किट को अनुमोदित विद्युत चित्र के अनुसार तारित किया जाता है। लचीले कंडक्टर हैं व्यवस्थित बंडलों में व्यवस्थित, उचित इन्सुलेशन और आस्तीन का उपयोग किया जाता है जहां वायरिंग चल या से गुजरती है यंत्रवत् उजागर क्षेत्र।
संदर्भ क्रॉस-सेक्शन में नियंत्रण और एसी वोल्टेज सर्किट के लिए 1.5 मिमी² और एसी वर्तमान सर्किट के लिए 2.5 मिमी² शामिल हैं। अंतिम विद्युत डिज़ाइन के अधीन।
टर्मिनल ब्लॉक ज्वाला-मंदक घटकों का उपयोग करते हैं, जबकि कंडक्टरों की पहचान सर्किट नंबरिंग के अनुसार की जाती है चित्र में कंडक्टर की दिशा दिखाई गई है। हाथ से लिखे आंतरिक लेबल से परहेज किया जाता है; सर्किट नंबर और उपकरण स्पष्ट दीर्घकालिक रखरखाव के लिए पहचान को मुद्रित या हॉट-स्टैंप किया जाता है।
GGD लो वोल्टेज पावर डिस्ट्रीब्यूशन पैनल निम्नलिखित संदर्भ मापदंडों के आसपास डिज़ाइन किया गया है:
| वस्तु | विनिर्देश |
| उत्पाद का प्रकार | जीजीडी लो वोल्टेज विद्युत वितरण पैनल |
| रेटेड वोल्टेज | 0.4kV |
| रेटेड आवृत्ति | 50 हर्ट्ज |
| वर्तमान मूल्यांकित | 3150A तक |
| सुरक्षा की डिग्री | आईपी23 |
| इंस्टालेशन | इनडोर |
| प्रदूषण स्तर | लेवल 3 |
| ऊंचाई | ≤1000 मी |
| परिवेश का तापमान | -10°C से +40°C |
| दैनिक औसत सापेक्ष आर्द्रता | ≤95% |
| मासिक औसत सापेक्ष आर्द्रता | ≤90% |
| भूकंपीय तीव्रता | परिमाण 8 तक |
अंतिम विद्युत पैरामीटर, कैबिनेट आयाम और घटक चयन अनुमोदित के अनुसार निर्धारित किए जाते हैं तकनीकी ड्राइंग और परियोजना आवश्यकताएँ।
| नमूना | रेटेड वोल्टेज (वी) | रेटेड वर्तमान (ए) | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट (KA) | रेटेड कम समय में करंट (1s) (kA) झेलने में सक्षम | रेटेड शिखर वर्तमान का सामना करता है (केए) | |
| जीजीडी1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| जीजीडी2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| जीजीडी3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| उत्पाद कोड | A | B | C | D |
| जीजीडी06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| जीजीडी08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| जीजीडी10ए | 1000 | 600 | 850 | 556 |
| जीजीडी10ए | 1000 | 800 | 850 | 756 |
| जीजीडी12 | 1200 | 800 | 1050 | 756 |
कारखानों, कार्यशालाओं और खनन सुविधाओं में, जीजीडी लो वोल्टेज पावर डिस्ट्रीब्यूशन पैनल केंद्रीय के रूप में काम कर सकता है उत्पादन उपकरण, मोटर, प्रकाश व्यवस्था और सहायक प्रणालियों के लिए वितरण बिंदु।
कैबिनेट को वाणिज्यिक और ऊंची इमारत वितरण नेटवर्क के लिए कॉन्फ़िगर किया जा सकता है जहां कई आउटगोइंग हैं सर्किट को केंद्रीकृत सुरक्षा, माप और नियंत्रण की आवश्यकता होती है।
बिजली संयंत्र और सबस्टेशन कम वोल्टेज सहायक बिजली वितरण और डाउनस्ट्रीम के लिए उपकरण का उपयोग कर सकते हैं परियोजना के सिंगल-लाइन आरेख के अनुकूल आंतरिक विन्यास के साथ विद्युत प्रणालियाँ।
उपकरण इनडोर स्थापना के लिए अभिप्रेत है। संदर्भ ऑपरेटिंग तापमान -10°C से +40°C है 1000 मीटर तक की ऊंचाई.
आसपास का वातावरण गंभीर कंपन, प्रभाव और संक्षारक स्थितियों से मुक्त होना चाहिए। जब विशेष पर्यावरणीय आवश्यकताएं मौजूद हैं, तकनीकी स्थितियों पर यूसुने और खरीदार के बीच पहले चर्चा की जा सकती है उत्पादन.
स्थापना के दौरान, ऊर्ध्वाधर तल पर उपकरण का झुकाव 5° से अधिक नहीं होना चाहिए। उचित स्थापना कैबिनेट संरेखण, दरवाजा संचालन और विद्युत कनेक्शन विश्वसनीयता बनाए रखने में मदद करता है।
जीजीडी लो वोल्टेज पावर डिस्ट्रीब्यूशन पैनल का डिजाइन और निर्माण लागू लो-वोल्टेज स्विचगियर का पालन करता है प्रासंगिक जीबी और आईईसी मानकों सहित आवश्यकताएँ। आपूर्ति किए गए उपकरणों का निर्माण इसके अनुसार किया जा सकता है नवीनतम लागू परियोजना विनिर्देश और अनुमोदित तकनीकी दस्तावेज।
मुख्य संदर्भ मानकों में जीबी/टी 14048.2, जीबी 7251.12, आईईसी 439-1, जीबी 4942.2 और अन्य लागू विद्युत शामिल हैं परियोजना द्वारा निर्दिष्ट मानक।
Usune की विनिर्माण और गुणवत्ता प्रबंधन गतिविधियाँ ISO 9001, ISO 14001 और ISO 45001 सिस्टम द्वारा समर्थित हैं। विद्युत उत्पादों को प्रासंगिक परीक्षण दस्तावेज़ीकरण के साथ सीई प्रमाणीकरण के साथ भी आपूर्ति की जा सकती है उत्पाद विन्यास के लिए.
| तुलना मद | जीजीडी लो वोल्टेज विद्युत वितरण पैनल | निकासी योग्य स्विचगियर | निश्चित-प्रकार वितरण कैबिनेट |
| मुख्य उद्देश्य | कम वोल्टेज बिजली वितरण, नियंत्रण और सुरक्षा | बार-बार सर्किट स्विचिंग और रखरखाव | बुनियादी बिजली वितरण |
| विशिष्ट वोल्टेज | 0.4kV | कॉन्फ़िगरेशन के आधार पर निम्न/मध्यम वोल्टेज | कम वोल्टेज |
| कैबिनेट संरचना | स्थिर मॉड्यूलर कैबिनेट | निकासी योग्य दराज/ट्रॉली संरचना | निश्चित स्थापना |
| सर्किट पहुंच | डिज़ाइन के आधार पर आगे और पीछे का रखरखाव | कार्यात्मक इकाइयों की तेजी से वापसी | पारंपरिक रखरखाव पहुंच |
| कॉन्फ़िगरेशन लचीलापन | उच्च | बहुत ऊँचा | मध्यम |
| बसबार प्रणाली | कॉपर मुख्य और शाखा बसबार | खण्डीकृत बसबार व्यवस्था | तांबे या एल्यूमीनियम बसबार |
| उपयुक्त भार | फीडर, मोटर, प्रकाश व्यवस्था, सहायक प्रणालियाँ | एकाधिक फीडर और मोटर नियंत्रण सर्किट | सामान्य वितरण भार |
| रखरखाव दृष्टिकोण | घटक-स्तरीय निरीक्षण और प्रतिस्थापन | रखरखाव के लिए कार्यात्मक इकाई वापसी | घटक-स्तरीय रखरखाव |
| परियोजना अनुकूलन | एकल-पंक्ति आरेख और घटक-आधारित अनुकूलन | दराज विन्यास अनुकूलन | बुनियादी विन्यास अनुकूलन |
| विशिष्ट अनुप्रयोग | कारखाने, सबस्टेशन, बिजली संयंत्र, भवन | औद्योगिक वितरण और मोटर नियंत्रण | वाणिज्यिक और सामान्य प्रयोजन वितरण |
जीजीडी लो वोल्टेज पावर डिस्ट्रीब्यूशन पैनल विशेष रूप से उपयुक्त है जब परियोजना को एक मजबूत केंद्रीकृत की आवश्यकता होती है स्पष्ट आंतरिक संरचना, कॉपर बसबार प्रणाली और आने वाले लचीले चयन के साथ वितरण कैबिनेट, आउटगोइंग और नियंत्रण सर्किट।
उन परियोजनाओं के लिए जहां व्यक्तिगत कार्यात्मक इकाइयों का तेजी से प्रतिस्थापन प्राथमिक आवश्यकता है, एक वापसी योग्य कॉन्फ़िगरेशन अधिक उपयुक्त हो सकता है. कम सर्किट परिवर्तन वाले सरल वितरण नेटवर्क के लिए, एक निश्चित प्रकार कैबिनेट अधिक सरल समाधान प्रदान कर सकता है।
यूसुने कैबिनेट संरचना, सर्किट ब्रेकर, बसबार व्यवस्था, नियंत्रण घटकों और आंतरिक वायरिंग का चयन कर सकता है परियोजना के एकल-पंक्ति आरेख और तकनीकी आवश्यकताओं के अनुसार।
जीजीडी लो वोल्टेज पावर डिस्ट्रीब्यूशन पैनल को कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट के लिए संदर्भित किया गया है, एक परियोजना वातावरण में इसके अनुप्रयोग का प्रदर्शन जहां कम वोल्टेज वितरण और विद्युत संरचित है उपकरण की विश्वसनीयता महत्वपूर्ण है।
Zhejiang Usune Electric Co., Ltd. के पास विद्युत उपकरण क्षेत्र में 14 वर्षों से अधिक का अनुभव है, समर्थित है परियोजना-विशिष्ट आवश्यकताओं के अनुसार कॉन्फ़िगरेशन विकसित करने में सक्षम एक अनुभवी आर एंड डी टीम द्वारा।
विद्युत घटकों और कैबिनेट निर्माण से लेकर आंतरिक वायरिंग और अंतिम निरीक्षण तक, यूसुने नियंत्रित रूप से लागू होता है उत्पादन और गुणवत्ता निरीक्षण प्रक्रियाएं। मानक उत्पादन लीड समय लगभग 15-20 दिन है, जो निर्भर करता है कॉन्फ़िगरेशन और ऑर्डर मात्रा पर।
विशिष्ट सर्किट ब्रेकर, नियंत्रण घटकों, कैबिनेट आयाम, बसबार व्यवस्था या की आवश्यकता वाली परियोजनाओं के लिए वायरिंग कॉन्फ़िगरेशन, यूसुने खरीदार के सिंगल-लाइन आरेख और तकनीकी के आधार पर उपकरण विकसित कर सकता है विशिष्टताएँ.
मानक संदर्भ रेटेड वोल्टेज 0.4kV है, जिसकी रेटेड आवृत्ति 50Hz है। अंतिम पैरामीटर परियोजना पर निर्भर करते हैं डिज़ाइन.
चयनित सर्किट ब्रेकर, बसबार और समग्र विद्युत के अधीन, आपूर्ति किया गया कॉन्फ़िगरेशन 3150A तक पहुंच सकता है डिज़ाइन.
हाँ। कैबिनेट आयाम, विद्युत घटक, इनकमिंग और आउटगोइंग सर्किट, नियंत्रण कार्य, बसबार व्यवस्थाएं और अन्य विवरण अनुमोदित चित्रों के अनुसार अनुकूलित किए जा सकते हैं।
कॉन्फ़िगरेशन में यूनिवर्सल सर्किट ब्रेकर, मोल्डेड केस सर्किट ब्रेकर, लघु सर्किट ब्रेकर शामिल हो सकते हैं। परियोजना की आवश्यकताओं के अनुसार संपर्ककर्ता, थर्मल रिले, मीटर और अन्य घटक।
मात्रा और तकनीकी विन्यास के आधार पर सामान्य उत्पादन अवधि लगभग 15-20 दिन है।
हाँ। Usune निर्दिष्ट घटक कॉन्फ़िगरेशन और ग्राहक सहित OEM और प्रोजेक्ट-आधारित अनुकूलन प्रदान कर सकता है आवश्यकताएँ.
उत्पादन के दौरान घटकों और असेंबल की गई अलमारियों का निरीक्षण किया जाता है, उसके बाद पहले नियमित निरीक्षण और परीक्षण किया जाता है शिपमेंट. प्रासंगिक परीक्षण दस्तावेज़ीकरण परियोजना आवश्यकताओं के अनुसार प्रदान किया जा सकता है।
