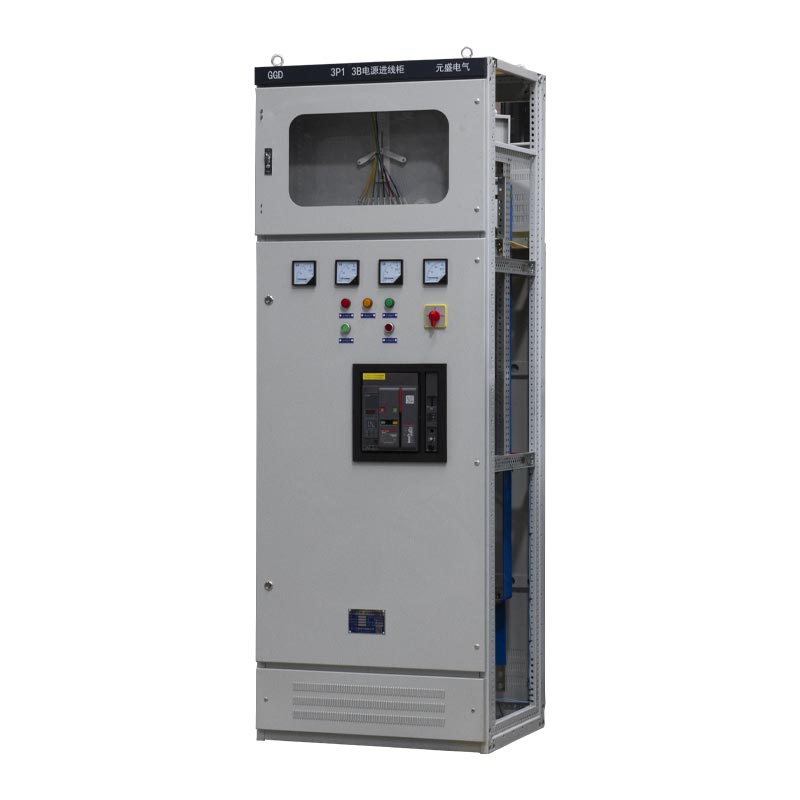

लो वोल्टेज फिक्स्ड टाइप स्विचगियर कैबिनेट

Usune GGD लो वोल्टेज फिक्स्ड टाइप स्विचगियर कैबिनेट विशेष रूप से AC 50Hz बिजली वितरण प्रणालियों के लिए डिज़ाइन किया गया है 380V के रेटेड ऑपरेटिंग वोल्टेज और 3150A तक के रेटेड ऑपरेटिंग करंट के साथ। यह कोर कंट्रोल हब के रूप में कार्य करता है बिजली, प्रकाश व्यवस्था और वितरण उपकरण के लिए, बिजली वितरण कार्यों को स्थिर और कुशलता से साकार करना।

ऊर्जा क्षेत्रों, बिजली उपयोगकर्ताओं और डिजाइन इकाइयों की जरूरतों के जवाब में विकसित, यह उत्पाद उन्नत होने का दावा करता है प्रौद्योगिकी और पारंपरिक लो-वोल्टेज स्विचगियर से एक आदर्श उन्नयन है। एक अग्रणी चीनी के मुख्य उत्पाद के रूप में निर्माता, यह विश्वसनीय प्रदर्शन, सुरक्षित संचालन और सुविधाजनक रखरखाव को एकीकृत करता है, जिससे यह पसंदीदा बन जाता है भरोसेमंद लो-वोल्टेज बिजली वितरण आपूर्तिकर्ता की तलाश करने वाले वैश्विक उपयोगकर्ताओं के लिए विकल्प। उत्पादन का लाभ उठाना उन्नत चीनी कारखानों की क्षमताओं, इसकी गुणवत्ता की गारंटी है।

कम वोल्टेज स्विचगियर

मध्यम वोल्टेज स्विचगियर

मुख्य तकनीकी पैरामीटर

1. रेटेड आवृत्ति: 50 हर्ट्ज
2. रेटेड ऑपरेटिंग वोल्टेज: 380V एसी
3. रेटेड ऑपरेटिंग करंट: 3150A तक
4. लागू मानक: IEC439, GB 7251, IEC60056, आदि।
5. सुरक्षा रेटिंग: IP30–IP54 (अनुकूलन योग्य)
6. तोड़ने की क्षमता: उच्च, उत्कृष्ट गतिशील और थर्मल स्थिरता

अनुपालन और गुणवत्ता आश्वासन

1. अंतर्राष्ट्रीय मानक

लो वोल्टेज फिक्स्ड टाइप स्विचगियर कैबिनेट पूरी तरह से मुख्य अंतरराष्ट्रीय विद्युत मानकों का अनुपालन करता है, यह सुनिश्चित करता है वैश्विक प्रयोज्यता और विश्वसनीयता। इन मानकों में शामिल हैं: IEC60056 (हाई वोल्टेज एसी सर्किट ब्रेकर), IEC60099 (एसी गैपलेस मेटल ऑक्साइड सर्ज अरेस्टर), आईईसी60129 (एसी डिस्कनेक्ट स्विच और ग्राउंडिंग स्विच), आईईसी60185 (करंट ट्रांसफॉर्मर), IEC60186 (वोल्टेज ट्रांसफॉर्मर), और IEC60298 (1kV-50kV AC मेटल-एनक्लोज्ड स्विचगियर)।

2. राष्ट्रीय और उद्योग मानक

स्विचगियर कड़े चीनी राष्ट्रीय और उद्योग मानकों को पूरा करता है, जिनमें शामिल हैं: GB/T7251.12-2013 (लो-वोल्टेज) स्विचगियर और कंट्रोलगियर असेंबली), जीबी1207 (वोल्टेज ट्रांसफार्मर), जीबी1208 (वर्तमान ट्रांसफार्मर), जीबी50150-2006 "विद्युत प्रतिष्ठानों में विद्युत उपकरणों की स्वीकृति परीक्षण के लिए मानक", और डीएल/टी 5004-2004 "तकनीकी" पावर इंजीनियरिंग में डीसी सिस्टम के डिजाइन के लिए विशिष्टता"।

3. कठोर परीक्षण एवं निरीक्षण

- दृश्य निरीक्षण: कैबिनेट की शैली पर एक व्यापक दृश्य और आयामी निरीक्षण किया जाता है, आयाम, संरचनात्मक डिजाइन, साथ ही चयन, लेआउट, वायरिंग, स्थापना प्रक्रिया और सतह कोटिंग तकनीकी आवश्यकताओं का अनुपालन सुनिश्चित करने के लिए आंतरिक घटकों का उपयोग किया जाता है और रिकॉर्ड रखे जाते हैं।

- फ़ैक्टरी परीक्षण: प्रत्येक स्विचगियर वर्तमान राष्ट्रीय और के अनुसार फ़ैक्टरी परीक्षण और निरीक्षण से गुजरता है फैक्ट्री छोड़ने से पहले उद्योग मानकों और उत्पाद को सुनिश्चित करने के लिए प्रामाणिक परीक्षण रिकॉर्ड प्रदान किए जाते हैं डिलीवरी से पहले मानकों को पूरा करता है।

परिचालन पर्यावरण आवश्यकताएँ

1. परिवेश का तापमान: -5℃ से +40℃, 24 घंटे का औसत तापमान ≤ +35℃
2. ऊंचाई: ≤ 2000 मीटर (इनडोर स्थापना)
3. सापेक्ष आर्द्रता: ≤ 50% +40 ℃ पर, कम तापमान पर आराम किया जा सकता है (उदाहरण के लिए, ≤ 90% + 20 ℃ पर), इस पर विचार करते हुए तापमान परिवर्तन के कारण संघनन।
4. स्थापना कोण: ऊर्ध्वाधर तल के साथ कोण ≤ 5°
5. पर्यावरणीय आवश्यकताएँ: गंभीर कंपन, प्रभाव और संक्षारक पदार्थों से मुक्त; विशेष आवश्यकताएँ निर्माता के साथ बातचीत की जा सकती है.

मुख्य प्रदर्शन लाभ

1. उच्च ब्रेकिंग क्षमता और मजबूत स्थिरता

मजबूत संरचना, बड़े शॉर्ट-सर्किट धाराओं का सामना करने में सक्षम, और चरम स्थितियों में स्थिर संचालन विद्युत स्थितियाँ.

2. लचीला विन्यास

मॉड्यूलर विद्युत समाधान विभिन्न संयोजनों का समर्थन करते हैं, कई श्रृंखलाएं उपलब्ध हैं, विभिन्न के लिए अनुकूलनीय हैं अनुप्रयोग परिदृश्य.

3. व्यावहारिक और टिकाऊ

नवीन संरचना, उच्च सुरक्षा स्तर, धूलरोधक, नमीरोधी और प्रभाव प्रतिरोधी, सेवा जीवन का विस्तार।

4. सुरक्षित और रखरखाव में आसान

स्पष्ट लेआउट, आसानी से सुलभ घटक, सुविधाजनक संचालन, डाउनटाइम को कम करना और रखरखाव को सरल बनाना। 5. व्यापक प्रयोज्यता: बिजली संयंत्रों, सबस्टेशनों, कारखानों, वाणिज्यिक भवनों आदि पर व्यापक रूप से लागू बुनियादी ढांचा परियोजनाएं।

वास्तविक दुनिया के अनुप्रयोग मामले

केस 1: एक बड़ी कोयला खदान के लिए विद्युत वितरण परियोजना

1. परियोजना पृष्ठभूमि: एक बड़े कोयला खनन समूह को अपने लिए एक विश्वसनीय कम वोल्टेज बिजली वितरण प्रणाली की आवश्यकता थी भूमिगत खनन उपकरण और सतह सुविधाएं, धूल, नमी जैसे कठोर वातावरण का सामना कर रही हैं कंपन.
2. समाधान: यूसुने ने आईपी54 के साथ अनुकूलित 36 जीजीडी श्रृंखला कम वोल्टेज फिक्स्ड प्रकार स्विचगियर कैबिनेट प्रदान किए। सुरक्षा और कंपन-प्रतिरोधी स्थापना।
3. अनुप्रयोग परिणाम: प्रमुख विद्युत विफलताओं के बिना 5 वर्षों से अधिक समय तक स्थिर संचालन; रखरखाव आवृत्ति पुराने उपकरणों की तुलना में 30% की कमी; कोई विद्युत सुरक्षा दुर्घटना नहीं, खनन दक्षता में सुधार।

केस 2: शहरी सबस्टेशन अपग्रेड प्रोजेक्ट

1. परियोजना पृष्ठभूमि: एक नगरपालिका सबस्टेशन को अपनी पुरानी बिजली वितरण प्रणाली को अपग्रेड करने की आवश्यकता है निवासियों और व्यवसायों की बिजली की जरूरतों को पूरा करने के लिए बिजली आपूर्ति क्षमता और विश्वसनीयता में वृद्धि।
2. समाधान: यूसुने जीजीडी स्विचगियर का उपयोग 3150A के रेटेड करंट के साथ किया गया, जो बुद्धिमान निगरानी को एकीकृत करता है और सुरक्षा कार्य.
3. अनुप्रयोग प्रभाव: बिजली वितरण क्षमता में 40% की वृद्धि, चरम बिजली की मांग को पूरा करना; गलती प्रतिक्रिया समय 60% की कमी, बिजली कटौती की अवधि में कमी; राज्य ग्रिड मानकों के अनुरूप, उत्कृष्ट उपलब्धि हासिल की स्वीकृति.

तकनीकी निर्देश

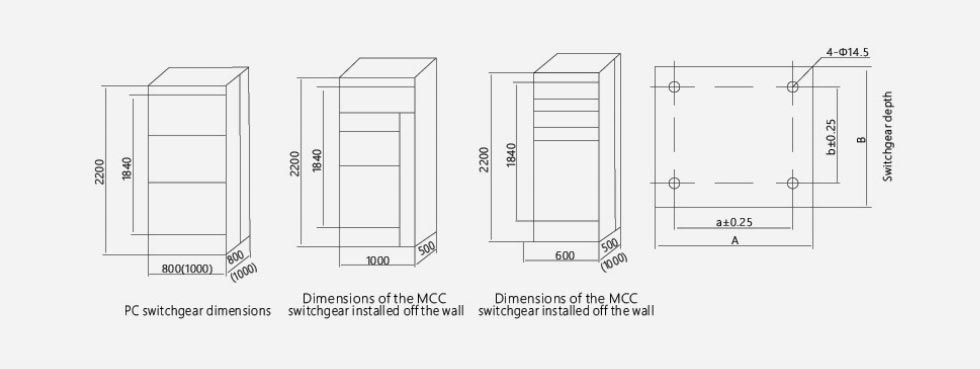

उत्पाद बाहरी आयाम

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

अक्सर पूछे जाने वाले प्रश्न

Q1: यूसुने जीजीडी लो वोल्टेज फिक्स्ड टाइप स्विचगियर कैबिनेट की सुरक्षा रेटिंग क्या है, और इसे कैसे अनुकूलित किया जाता है विभिन्न वातावरणों के लिए?

उत्तर: मानक सुरक्षा रेटिंग IP30 है, जिसे IP54 तक अनुकूलित किया जा सकता है। उच्च सुरक्षा रेटिंग (जैसे, IP54) धूल हैं और नमी प्रतिरोधी, खानों, कारखानों और आर्द्र वातावरण के लिए उपयुक्त; संक्षारक वातावरण के लिए, अनुकूलित आवश्यकताओं को पूरा करने के लिए जंग-रोधी कोटिंग्स और विशेष सामग्री उपलब्ध हैं।

Q2: उत्पाद का जीवनकाल क्या है, और किस नियमित रखरखाव की आवश्यकता है?

उत्तर: सामान्य सेवा जीवन 15-20 वर्ष है। नियमित रखरखाव में शामिल हैं: त्रैमासिक धूल सफाई, फास्टनरों की जाँच और घटक परिचालन स्थिति; वार्षिक व्यापक इन्सुलेशन प्रतिरोध परीक्षण और सुरक्षा कार्य अंशांकन. उचित रखरखाव सेवा जीवन को बढ़ा सकता है और स्थिर संचालन सुनिश्चित कर सकता है।

Q3: क्या यूसुने विशेष वोल्टेज/करंट या संरचनाओं के लिए अनुकूलित समाधान प्रदान कर सकता है?

उत्तर: हाँ. एक पेशेवर निर्माता के रूप में, हम पूर्ण अनुकूलन सेवाएँ प्रदान करते हैं: रेटेड वोल्टेज समायोजित करना (220V/400V) और वर्तमान (3150ए तक), आयाम, घटक लेआउट और कार्यों को संशोधित करना; हमारी इंजीनियरिंग टीम काम करेगी आईईसी/जीबी मानकों का अनुपालन करने वाले अनुकूलित समाधान डिजाइन करने के लिए मिलकर काम करें।
