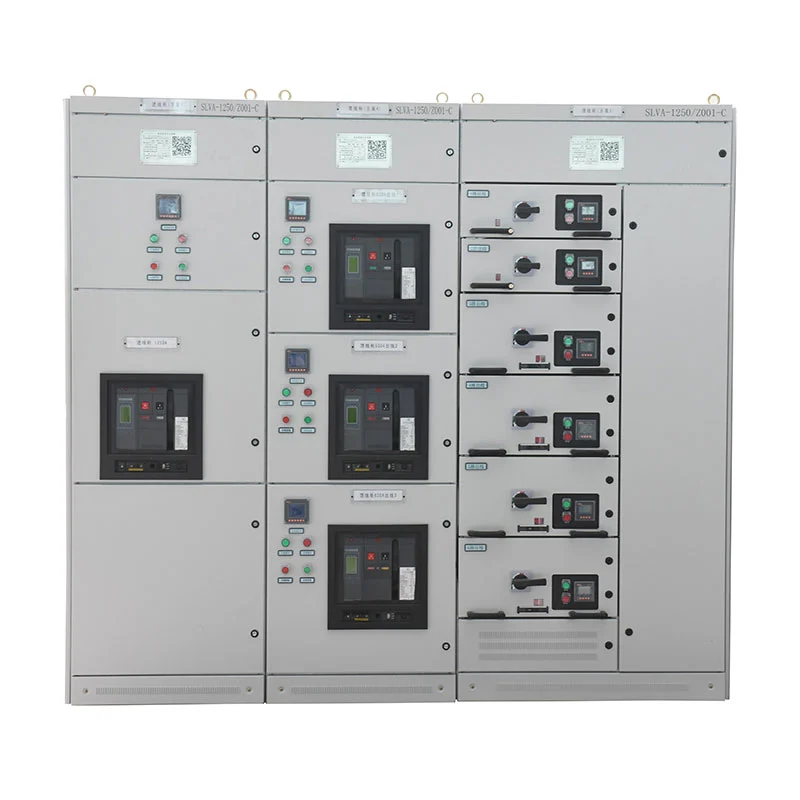

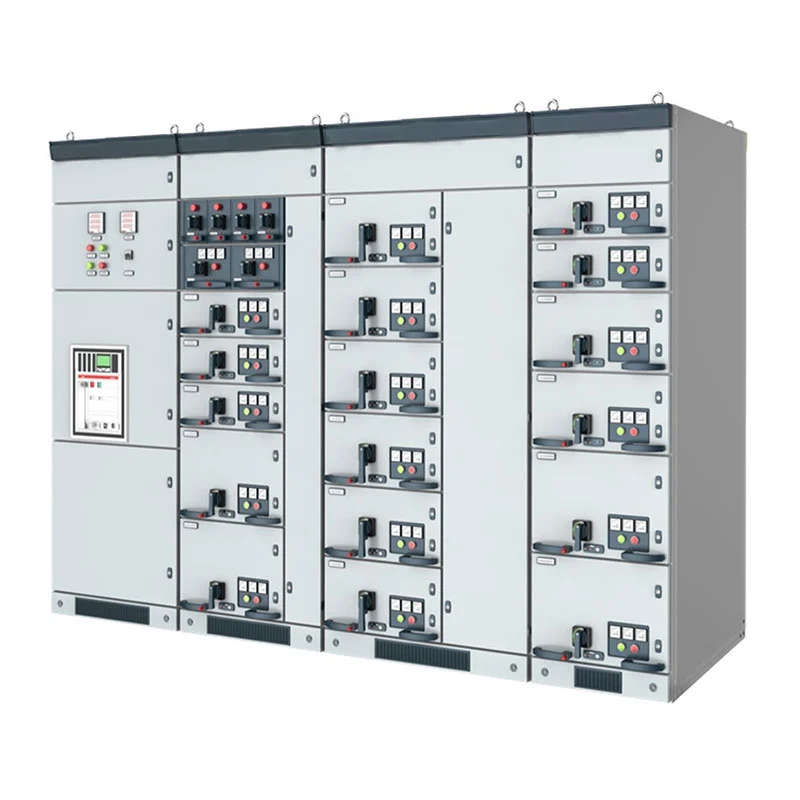

660V तक रेटेड वर्किंग वोल्टेज वाले AC 50-60Hz सिस्टम के लिए डिज़ाइन किया गया, लो वोल्टेज ड्रॉअर टाइप स्विचगियर कैबिनेट बिजली वितरण, मोटर नियंत्रण और पावर फैक्टर मुआवजे के लिए कॉन्फ़िगर किया जा सकता है। यह के लिए उपयुक्त है औद्योगिक संयंत्र, बिजली सुविधाएं, पेट्रोकेमिकल परियोजनाएं, परिवहन बुनियादी ढांचा, वाणिज्यिक भवन, और अन्य कम वोल्टेज विद्युत प्रणालियाँ।
एक पारंपरिक निश्चित वितरण कैबिनेट में, विद्युत सर्किट समग्र कैबिनेट पर अपेक्षाकृत निर्भर होते हैं व्यवस्था. जब किसी सुविधा में कई स्वतंत्र भार होते हैं, तो यह सर्किट प्रबंधन और भविष्य बना सकता है संशोधन और अधिक जटिल.
एक दराज-प्रकार का विन्यास विद्युत कार्यों को अलग-अलग इकाइयों में विभाजित करता है। प्रत्येक दराज एक के अनुरूप हो सकता है विशिष्ट फीडर, मोटर, या विद्युत भार, जिससे समग्र कैबिनेट को वास्तविक के अनुसार व्यवस्थित किया जा सके वितरण संरचना.
कारखानों और बड़ी सुविधाओं के लिए, इसका मतलब है कि स्विचगियर को विद्युत भार के बजाय इसके आसपास नियोजित किया जा सकता है बस भौतिक कैबिनेट आयामों के आसपास।
दराज संरचना विभिन्न सर्किटों को अलग-अलग कार्यात्मक इकाइयों को आवंटित करने की अनुमति देती है।
उदाहरण के लिए, एक उत्पादन सुविधा में कन्वेयर मोटर्स, पंप, पंखे, सहायक के लिए स्वतंत्र सर्किट हो सकते हैं मशीनरी, प्रकाश व्यवस्था, और सामान्य बिजली वितरण। इन सर्किटों को उनके व्यक्तिगत अनुसार व्यवस्थित किया जा सकता है विद्युत आवश्यकताएँ.
यह संरचना ऑपरेटरों को प्रत्येक सर्किट और उससे जुड़े उपकरणों के बीच संबंध की पहचान करने में मदद करती है, जो कि है कई आउटगोइंग फीडर वाले बड़े विद्युत कक्षों में विशेष रूप से मूल्यवान।
प्रत्येक विद्युत भार के लिए समान बिजली की आवश्यकता नहीं होती है। एक छोटी सहायक मोटर और एक उच्च शक्ति उत्पादन मोटर अलग-अलग स्विचिंग और सुरक्षा व्यवस्था की आवश्यकता हो सकती है।
इसलिए कम वोल्टेज दराज प्रकार स्विचगियर कैबिनेट विभिन्न सर्किट के लिए बड़े और छोटे दराज का उपयोग कर सकता है आवश्यकताएँ. दराज विन्यास मोटर रेटिंग, फीडर क्षमता और संख्या के अनुसार निर्धारित किया जा सकता है परियोजना के भीतर सर्किट की.
यह कैबिनेट लेआउट तैयार करते समय इलेक्ट्रिकल इंजीनियरों को अधिक स्वतंत्रता प्रदान करता है।
औद्योगिक सुविधाओं के लिए, मोटर नियंत्रण कम-वोल्टेज विद्युत के एक महत्वपूर्ण अनुपात के लिए जिम्मेदार हो सकता है प्रणाली.
एमसीसी कॉन्फ़िगरेशन बड़े और छोटे दराजों से बना है, जिसमें प्रत्येक सर्किट के मुख्य स्विचिंग डिवाइस का उपयोग किया जाता है उच्च-ब्रेकिंग-क्षमता वाले मोल्डेड केस सर्किट ब्रेकर या फ्यूज के साथ रोटरी लोड स्विच।
यह व्यवस्था पंप, कंप्रेसर, पंखे, कन्वेयर, उत्पादन मशीनरी आदि की सेवा देने वाले सर्किट पर लागू की जा सकती है अन्य मोटर चालित उपकरण।
इन मोटर सर्किटों को समर्पित कार्यात्मक इकाइयों में अलग करने से विद्युत संबंध को सरल बनाने में भी मदद मिलती है व्यक्तिगत मोटरों और उनके संगत फीडरों के बीच।

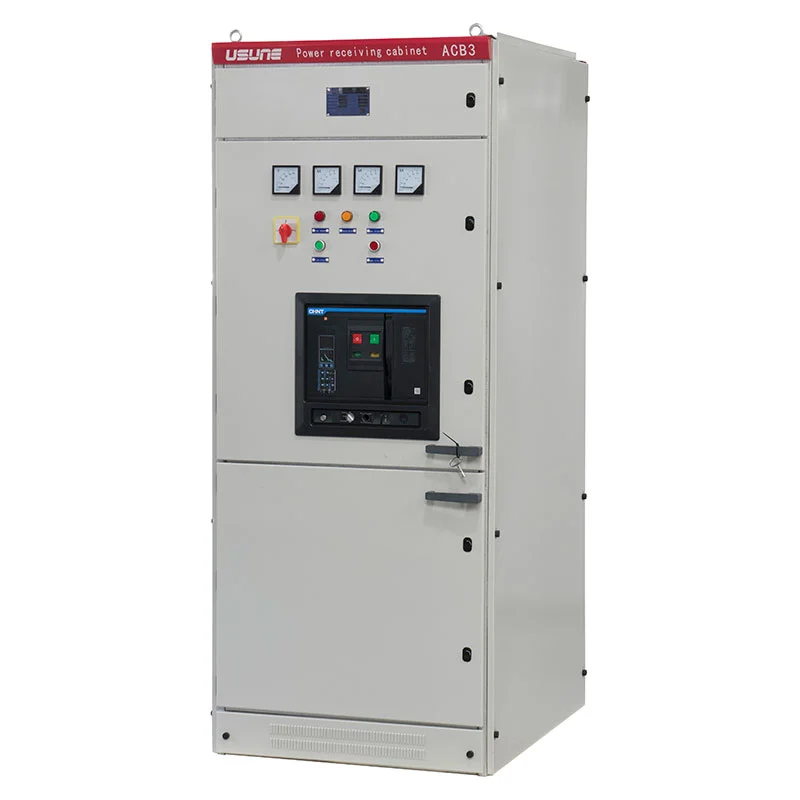

विद्युत वितरण केंद्र कैबिनेट का उपयोग वहां किया जाता है जहां आने वाली विद्युत शक्ति को कई में विभाजित करने की आवश्यकता होती है डाउनस्ट्रीम सर्किट.
पीसी कॉन्फ़िगरेशन अनुमोदित के आधार पर Emax, MT, 3WN, AH और ME श्रृंखला सर्किट ब्रेकर को समायोजित कर सकता है विद्युत डिजाइन.
चयन में रेटेड करंट, शॉर्ट-सर्किट क्षमता, फीडर विशेषताओं, सुरक्षा समन्वय पर विचार करना चाहिए। और जुड़े उपकरणों की आवश्यकताएं।
मोटर-भारी औद्योगिक प्रणालियाँ महत्वपूर्ण प्रतिक्रियाशील बिजली की मांग उत्पन्न कर सकती हैं। ऐसी स्थापनाओं के लिए, पावर फैक्टर मुआवज़ा लो-वोल्टेज विद्युत डिज़ाइन का हिस्सा बन सकता है।
मुआवजा कैबिनेट को मैनुअल, स्वचालित या रिमोट पावर फैक्टर मुआवजे के लिए कॉन्फ़िगर किया जा सकता है।
इसका कॉन्फ़िगरेशन ग्राहक की लोड विशेषताओं और विद्युत प्रबंधन के अनुसार निर्धारित किया जा सकता है प्रत्येक परियोजना के लिए समान मुआवजे की व्यवस्था का उपयोग करने के बजाय आवश्यकताएँ।
उपकरण को विभिन्न लोड संरचनाओं के साथ विद्युत प्रणालियों के लिए अनुकूलित किया जा सकता है।
एकाधिक उत्पादन लाइनों वाली फ़ैक्टरियाँ मोटर, सहायक उपकरण और सामान्य के लिए अलग-अलग दराज इकाइयों का उपयोग कर सकती हैं पावर सर्किट.
पंप, कंप्रेसर, पंखे और अन्य प्रक्रिया उपकरण को समर्पित मोटर नियंत्रण सर्किट के माध्यम से व्यवस्थित किया जा सकता है।
बड़ी उत्पादन सुविधाएं कई उच्च-शक्ति उपकरणों और मोटर के लिए केंद्रीकृत कम-वोल्टेज वितरण का उपयोग कर सकती हैं फीडर.
रेलवे सुविधाएं, टर्मिनल और सहायक बुनियादी ढांचे उपकरण बिजली वितरण के लिए कैबिनेट का उपयोग कर सकते हैं सहायक विद्युत प्रणालियाँ.
वाणिज्यिक और आवासीय भवन एक केंद्रीकृत वितरण के भीतर कई कम वोल्टेज फीडरों को व्यवस्थित कर सकते हैं प्रणाली.
बिजली संयंत्र और ऊर्जा परियोजनाएं वितरण, मोटर नियंत्रण और क्षतिपूर्ति कार्यों को कॉन्फ़िगर कर सकती हैं उनके सहायक विद्युत भार।
| वस्तु | विनिर्देश |
| उत्पाद का प्रकार | लो-वोल्टेज दराज प्रकार स्विचगियर |
| रेटेड कार्यशील वोल्टेज | ≤660V |
| रेटेड आवृत्ति | 50 हर्ट्ज / 60 हर्ट्ज |
| मुख्य कार्य | विद्युत वितरण/मोटर नियंत्रण/पावर फैक्टर मुआवजा |
| पीसी कॉन्फ़िगरेशन | Emax / MT / 3WN / AH / ME सीरीज सर्किट ब्रेकर |
| एमसीसी कॉन्फ़िगरेशन | बड़े और छोटे दराज |
| एमसीसी मेन स्विचिंग | फ्यूज के साथ हाई-ब्रेकिंग एमसीसीबी/रोटरी लोड स्विच |
| मुआवज़ा | मैनुअल / स्वचालित / रिमोट |
| मानक ऊंचाई | ≤2000 मी |
| परिवेश का तापमान | -5°C से +40°C |
| 24 घंटे का औसत तापमान | ≤+35°C |
| परिवहन एवं भंडारण | -25°C से +55°C |
| अल्पकालिक तापमान | ≤24 घंटे के लिए +70°C तक |
| लागू आवृत्ति | एसी 50-60 हर्ट्ज़ |
मानक परिचालन वातावरण का परिवेश तापमान औसतन -5°C और +40°C के बीच होना चाहिए 24 घंटे से अधिक तापमान +35°C से अधिक नहीं होना चाहिए।
+40°C के अधिकतम परिवेश तापमान पर, सापेक्षिक आर्द्रता 50% से अधिक नहीं होनी चाहिए। उच्च आर्द्रता स्वीकार्य हो सकती है कम तापमान पर, जैसे +20°C पर 90% तक। संक्षेपण के कारण तापमान भिन्नता पर विचार किया जाना चाहिए घटित हो सकता है.
मानक ऊंचाई ≤2000m है।
परिवहन और भंडारण के दौरान, उपकरण अल्पावधि के साथ -25°C से +55°C तक तापमान का सामना कर सकता है 24 घंटे से अधिक की अवधि के लिए +70°C तक एक्सपोज़र।
अपतटीय तेल ड्रिलिंग प्लेटफार्मों और परमाणु ऊर्जा संयंत्रों सहित विशेष अनुप्रयोगों के लिए अलग तकनीकी की आवश्यकता होती है निर्माता और अंतिम उपयोगकर्ता के बीच मूल्यांकन और समझौता।
कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट यूसुने विद्युत उपकरण के लिए एक इंजीनियरिंग संदर्भ है।
रॉकेट लॉन्च इंफ्रास्ट्रक्चर में उपकरण प्रणाली, सहायक सहित विभिन्न सहायक विद्युत भार शामिल हैं सुविधाएँ, और बुनियादी ढाँचा सेवाएँ। ऐसी सुविधाओं के लिए स्पष्ट सर्किट संगठन और भरोसेमंद की आवश्यकता होती है विभिन्न परिचालन क्षेत्रों का समर्थन करने के लिए विद्युत वितरण।
यूज़्यून उपकरण को परियोजना की विद्युत प्रणाली के हिस्से के रूप में लागू किया गया था, जो आपूर्ति में व्यावहारिक अनुभव प्रदान करता था विशेष बुनियादी ढांचे के लिए स्विचगियर।
यह परियोजना वास्तविक विद्युत वास्तुकला के लिए कैबिनेट कॉन्फ़िगरेशन को अनुकूलित करने के महत्व को भी प्रदर्शित करती है एक समान व्यवस्था पर निर्भर रहने के बजाय एक सुविधा की।
यूसुने की उत्पादन और प्रबंधन प्रणाली आईएसओ 9001, आईएसओ 14001 और आईएसओ 45001 द्वारा समर्थित है।
उपकरण का निर्माण लागू आईईसी और जीबी आवश्यकताओं के अनुसार किया जाता है, जिसमें जीबी 7251.1, जेबी/टी 9961, और शामिल हैं। लो-वोल्टेज स्विचगियर और कंट्रोलगियर असेंबलियों के लिए प्रासंगिक अंतर्राष्ट्रीय आवश्यकताएँ।
शिपमेंट से पहले, तैयार कैबिनेट कारखाने के निरीक्षण और नियमित परीक्षण से गुजरता है। प्रासंगिक परीक्षण रिपोर्ट और परियोजना आवश्यकताओं के अनुसार तकनीकी दस्तावेज की आपूर्ति की जा सकती है।
खरीद टीमों के लिए, सबसे महत्वपूर्ण कदम विनिर्माण से पहले विद्युत विन्यास की पुष्टि करना है।
एक लो वोल्टेज ड्रॉअर टाइप स्विचगियर कैबिनेट का चयन केवल के बजाय वास्तविक लोड सूची के अनुसार किया जाना चाहिए कैबिनेट का रेटेड वोल्टेज।
यूसुने इसकी पुष्टि करने की अनुशंसा करता है:
| ग्राहक सूचना | यह क्यों मायने रखती है |
| सिस्टम वोल्टेज | बुनियादी विद्युत डिज़ाइन निर्धारित करता है |
| आने वाली धारा | आने वाली क्षमता निर्धारित करता है |
| फीडरों की संख्या | दराज की मात्रा निर्धारित करता है |
| मोटर मात्रा | एमसीसी आवश्यकताओं को निर्धारित करता है |
| मोटर रेटिंग | दराज और स्विचिंग चयन निर्धारित करता है |
| शॉर्ट-सर्किट स्तर | सुरक्षा आवश्यकताओं को निर्धारित करता है |
| मुआवज़े की आवश्यकता | मुआवज़ा क्षमता निर्धारित करता है |
| स्थापना वातावरण | परिचालन स्थितियों की पुष्टि करता है |
| एकल-पंक्ति आरेख | अंतिम कैबिनेट कॉन्फ़िगरेशन का समर्थन करता है |
उद्धरण चरण के दौरान ये विवरण प्रदान करने से यूसुने को एक कॉन्फ़िगरेशन तैयार करने की अनुमति मिलती है जो बेहतर रूप से मेल खाता है ग्राहक की वास्तविक विद्युत प्रणाली।
| नहीं। | सामान | इकाई | लोड ब्रेक स्विच यूनिट | संयोजन इकाई | सर्किट ब्रेकर इकाई | |
| 1 | रेटेड वोल्टेज | के.वी | 12/24 | 12/24 | 12/24 | |
| 2 | रेटेड आवृत्ति | हर्ट्ज | 50 | 50 | 50 | |
| 3 | वर्तमान मूल्यांकित | A | 630 | 125 (फ्यूज करंट पर निर्भर करता है) | 630 | |
| 4 | रेटेड इन्सुलेशन स्तर | 1 मिनट की आवृत्ति ने दबाव झेला | के.वी | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| प्रकाश आवेग ने वोल्टेज को झेला | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | रेटेड शॉर्ट सर्किट करंट का सामना करता है | केए/एस | 25/4 | —— | 25/4 | |
| 6 | रेटेड शिखर धारा का सामना करता है | के.ए | 63 | —— | 63 | |
| 7 | रेटेड शॉर्ट सर्किट मेकिंग करंट | के.ए | 63 | एचवी फ्यूज द्वारा सीमित | 63 | |
| 8 | रेटेड शॉर्ट सर्किट ब्रेकिंग करंट | के.ए | —— | एचवी फ्यूज द्वारा सीमित | 25/25 | |
| 9 | रेटेड ट्रांसमिशन करंट | A | —— | 1700/1400 | —— | |
| 10 | रेटेड सक्रिय लोड ब्रेकिंग करंट | A | 630 | —— | —— | |
| 11 | रेटेड बंद-लूप ब्रेकिंग करंट | A | 630 | —— | 630 | |
| 12 | यांत्रिक जीवन | लोड ब्रेक स्विच/सीबी | टाइम्स | 10000 | 10000 | 20000 |
| अलगाव/ग्राउंड स्विच | 5000 | 5000 | 5000 | |||
| 13 | सर्किट प्रतिरोध | μΩ | ≤150 | —— | ≤150 | |
| 14 | रेटेड चार्जिंग दबाव (20℃ गेज दबाव) | एमपीए | 0.04 | 0.04 | 0.04 | |
| 15 | गैस वार्षिक सापेक्ष रिसाव दर | % | 0.05 | 0.05 | 0.05 | |
| 16 | आईपी सुरक्षा डिग्री | अलमारी | IP4X | IP4X | IP4X | |
| गैस टैंक | आईपी67 | आईपी67 | आईपी67 | |||

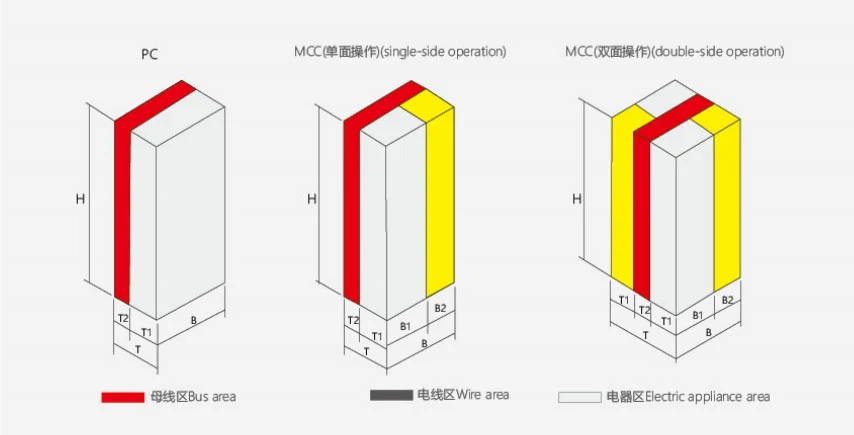

| ऊंचाई | चौड़ाई | गहराई | टिप्पणी | ||||
| H | B | बी 1 | बी2 | T | टी1 | टी2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | सिंगल-साइड ऑपरेशन |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | डबल-साइड ऑपरेशन |
मानकीकृत कैबिनेट संरचनाओं और कार्यात्मक घटकों का उपयोग करके कैबिनेट को कारखाने में इकट्ठा किया जाता है।
उत्पादन प्रक्रिया में घटक निरीक्षण, संरचनात्मक असेंबली, दराज स्थापना, विद्युत वायरिंग शामिल है। कार्यात्मक-इकाई निरीक्षण, और नियमित परीक्षण।
यह फ़ैक्टरी-आधारित असेंबली प्रक्रिया अनुमोदित के विरुद्ध अंतिम कैबिनेट कॉन्फ़िगरेशन की जाँच करने की अनुमति देती है शिपमेंट से पहले तकनीकी आवश्यकताएँ।
उपकरण 660V और उससे नीचे के रेटेड वर्किंग वोल्टेज वाले एसी सिस्टम के लिए डिज़ाइन किया गया है।
दराज की व्यवस्था अलग-अलग विद्युत सर्किटों को अलग-अलग कार्यात्मक इकाइयों के रूप में व्यवस्थित करने की अनुमति देती है, जो ऐसा कर सकते हैं बड़ी वितरण प्रणालियों को प्रबंधित और कॉन्फ़िगर करना आसान बनाएं।
हाँ। एमसीसी कॉन्फ़िगरेशन मोटर क्षमता और सर्किट आवश्यकताओं के अनुसार बड़े और छोटे दोनों दराजों का उपयोग कर सकता है।
अनुमोदित परियोजना के अनुसार पीसी कॉन्फ़िगरेशन Emax, MT, 3WN, AH, और ME श्रृंखला सर्किट ब्रेकर का उपयोग कर सकता है डिज़ाइन.
हाँ। एमसीसी अनुभाग विशेष रूप से कई मोटर सर्किट के लिए डिज़ाइन किया गया है और इसे विभिन्न दराज के साथ कॉन्फ़िगर किया जा सकता है आकार.
हाँ। मैनुअल, स्वचालित और दूरस्थ क्षतिपूर्ति कार्यों को परियोजना आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है।
Usune ISO 9001, ISO 14001 और ISO 45001 प्रबंधन प्रणालियों के तहत काम करता है। के अनुसार उत्पादों का निर्माण किया जाता है लागू कॉन्फ़िगरेशन के लिए CE प्रमाणीकरण के साथ लागू IEC और GB मानक।
हाँ। दराज की मात्रा, सर्किट व्यवस्था, ब्रेकर चयन, एमसीसी कॉन्फ़िगरेशन और मुआवजा कार्य हो सकते हैं ग्राहक की विद्युत आवश्यकताओं के अनुसार निर्धारित किया जाता है।
सबसे उपयोगी जानकारी में सिस्टम वोल्टेज, इनकमिंग करंट, फीडरों की संख्या, मोटर की मात्रा और रेटिंग शामिल हैं। शॉर्ट-सर्किट स्तर, मुआवजे की आवश्यकताएं, स्थापना वातावरण और विद्युत सिंगल-लाइन आरेख।
यूसुने उन विद्युत प्रणालियों के लिए लो-वोल्टेज स्विचगियर प्रदान करता है जहां कई पावर सर्किट को व्यवस्थित करने की आवश्यकता होती है एक केंद्रीकृत कैबिनेट के भीतर।
लो वोल्टेज ड्रॉअर टाइप स्विचगियर कैबिनेट की सोर्सिंग करने वाले ग्राहकों के लिए, यूसुने विद्युत भार का मूल्यांकन कर सकता है संरचना, उपयुक्त दराज विन्यास का चयन करें, घटक चयन का समन्वय करें, पूर्ण फ़ैक्टरी असेंबली और परीक्षण, और परियोजना वितरण के लिए तकनीकी दस्तावेज़ीकरण प्रदान करना।
