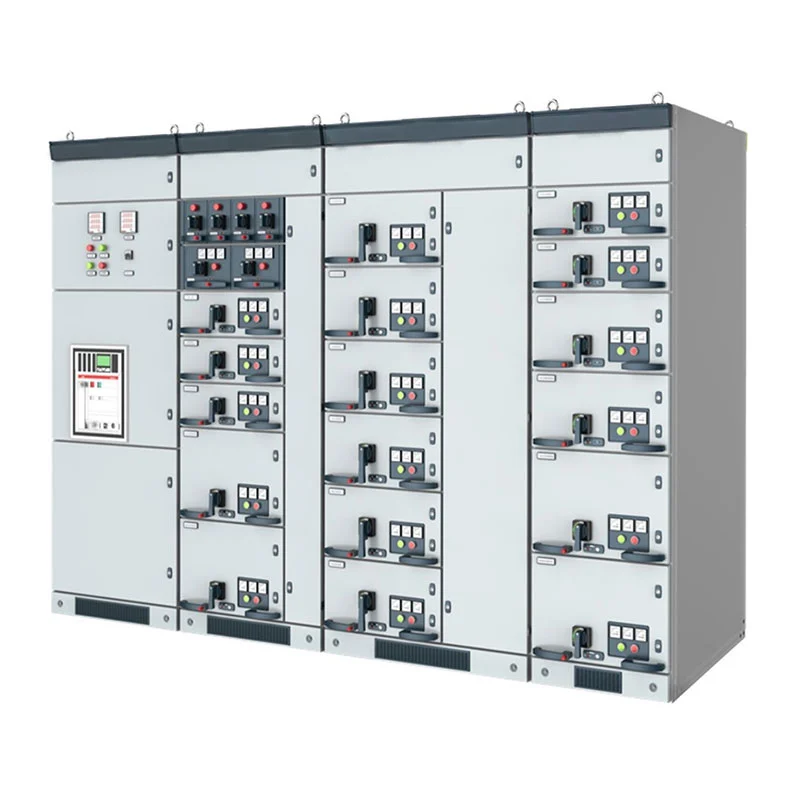

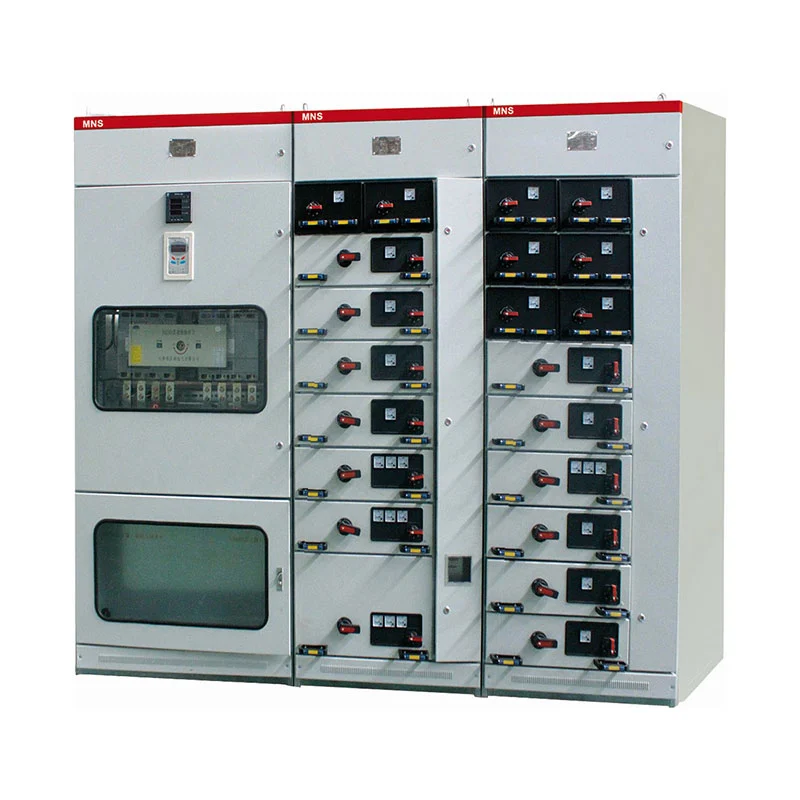

कम वोल्टेज निकासी योग्य स्विचगियर पैनल उन परियोजनाओं के लिए विशेष रूप से उपयुक्त है जहां कई प्रकार के विद्युत हैं भार को एक केंद्रीकृत निम्न-वोल्टेज वितरण प्रणाली से प्रबंधित करने की आवश्यकता है। एकल फिक्स्ड का उपयोग करने के बजाय व्यवस्था, कैबिनेट को बिजली वितरण इकाइयों, मोटर नियंत्रण इकाइयों और पावर फैक्टर के साथ कॉन्फ़िगर किया जा सकता है मुआवज़ा ग्राहक के विद्युत आरेख के अनुसार कार्य करता है।
एक बड़ी कम-वोल्टेज विद्युत प्रणाली में आम तौर पर विभिन्न प्रकार के भार होते हैं। उत्पादन उपकरण, मोटरें, प्रकाश व्यवस्था, सहायक उपकरण और प्रतिक्रियाशील भार के लिए अलग-अलग सुरक्षा और नियंत्रण व्यवस्था की आवश्यकता हो सकती है।
यूज़्यून के मॉड्यूलर स्विचगियर को प्रत्येक सर्किट के फ़ंक्शन के अनुसार कॉन्फ़िगर किया जा सकता है। एक विशिष्ट प्रणाली आने वाली और बाहर जाने वाली बिजली के लिए एक विद्युत वितरण केंद्र (पीसी), मोटर के लिए एक मोटर नियंत्रण केंद्र (एमसीसी) शामिल हो सकता है फीडर, और प्रतिक्रियाशील बिजली प्रबंधन के लिए एक मुआवजा कैबिनेट।
यह कॉन्फ़िगरेशन इलेक्ट्रिकल इंजीनियरों को वास्तविक लोड संरचना के आसपास स्विचबोर्ड विकसित करने की अनुमति देता है प्रोजेक्ट.

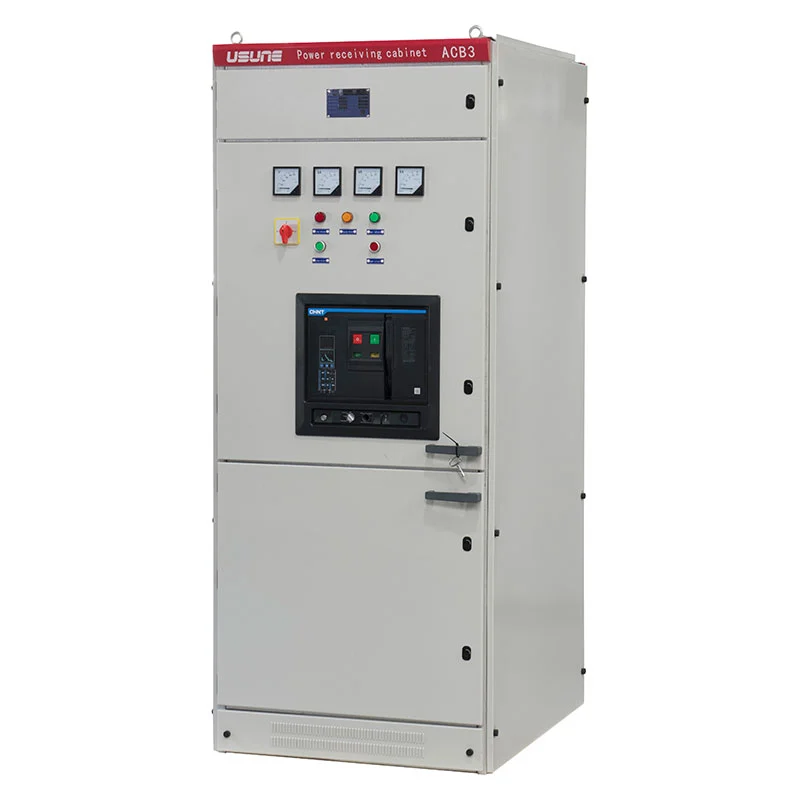

पीसी कैबिनेट को कम वोल्टेज प्रणाली के प्राप्त करने और वितरण पक्ष के लिए डिज़ाइन किया गया है।
आवश्यक विद्युत मापदंडों के आधार पर, कैबिनेट Emax, MT, 3WN, AH, ME श्रृंखला सर्किट को समायोजित कर सकता है अनुमोदित डिज़ाइन के अनुसार ब्रेकर और अन्य संगत घटक।
वितरण अनुभाग का उपयोग डाउनस्ट्रीम उत्पादन लाइनों, ट्रांसफार्मर, सहायक उपकरण, की आपूर्ति के लिए किया जा सकता है। भवन निर्माण प्रणालियाँ, और अन्य विद्युत भार।
एकाधिक फीडर वाली परियोजनाओं के लिए, प्रत्येक सर्किट को उसके रेटेड वर्तमान और सुरक्षा के अनुसार व्यवस्थित किया जा सकता है आवश्यकताएँ, समग्र वितरण नेटवर्क को व्यवस्थित करना आसान बनाती हैं।
मोटर लोड अक्सर औद्योगिक विद्युत प्रणालियों के सबसे बड़े घटकों में से एक होते हैं। पंप, पंखे, कंप्रेसर, कन्वेयर, मशीन टूल्स और उत्पादन उपकरण सभी को समर्पित मोटर सर्किट की आवश्यकता हो सकती है।
एमसीसी कॉन्फ़िगरेशन विभिन्न मोटर फीडर आवश्यकताओं को समायोजित करने के लिए बड़े और छोटे दराज का उपयोग करता है। मुख्य प्रत्येक सर्किट के लिए स्विचिंग डिवाइस उच्च-ब्रेकिंग-क्षमता वाले मोल्डेड केस सर्किट ब्रेकर या रोटरी लोड का उपयोग कर सकता है फ़्यूज़ के साथ स्विच करें.
यह व्यवस्था मोटर सर्किट को सामान्य बिजली वितरण सर्किट से अलग समूहीकृत करने की अनुमति देती है विद्युत प्रणाली का केंद्रीकृत नियंत्रण बनाए रखना।
बड़ी संख्या में मोटरों और आगमनात्मक भार वाली औद्योगिक सुविधाओं को प्रतिक्रियाशील बिजली मुआवजे की आवश्यकता हो सकती है।
यूज़्यून मुआवज़ा अनुभाग को मैन्युअल, स्वचालित, या दूरस्थ पावर फ़ैक्टर मुआवज़ा फ़ंक्शंस के साथ कॉन्फ़िगर कर सकता है। ग्राहक की विद्युत प्रबंधन प्रणाली के अनुसार उचित नियंत्रण विधि का चयन किया जा सकता है।
मुआवजे के उपकरण को सामान्य वितरण और मोटर सर्किट से अलग करने से कैबिनेट की व्यवस्था बेहतर हो सकती है ग्राहक की समग्र ऊर्जा प्रबंधन रणनीति के अनुरूप।
एक निकासी योग्य लो-वोल्टेज प्रणाली का मुख्य मूल्य केवल कैबिनेट संरचना ही नहीं है, बल्कि इसकी क्षमता भी है एक समन्वित प्रणाली के भीतर विभिन्न विद्युत कार्यों को व्यवस्थित करना।
पीसी अनुभाग आने वाली बिजली को संभालता है और डाउनस्ट्रीम फीडरों को बिजली वितरित करता है। इसका ब्रेकर विन्यास है सिस्टम की वर्तमान और सुरक्षा आवश्यकताओं के अनुसार चुना गया।
एमसीसी अनुभाग मोटर-संबंधित सर्किट के लिए समर्पित है। मोटर के अनुसार विभिन्न दराज आकारों को व्यवस्थित किया जा सकता है रेटिंग और फीडर मात्रा।
मुआवजा अनुभाग प्रतिक्रियाशील शक्ति का प्रबंधन करता है और इसे मैन्युअल, स्वचालित या दूरस्थ संचालन के लिए कॉन्फ़िगर किया जा सकता है।
इन तीन कार्यात्मक क्षेत्रों को अलग-अलग डिज़ाइन किया जा सकता है या एक ही लो-वोल्टेज स्विचबोर्ड में एकीकृत किया जा सकता है परियोजना की आवश्यकताओं के लिए.
लो-वोल्टेज स्विचगियर सिस्टम का चयन कैबिनेट के बजाय विद्युत भार से शुरू होना चाहिए दिखावट.
बिजली वितरण परियोजना के लिए, इंजीनियरों को आम तौर पर आने वाले वोल्टेज, रेटेड वर्तमान, संख्या की पुष्टि करने की आवश्यकता होती है आउटगोइंग फीडर, शॉर्ट-सर्किट स्तर, मोटर क्षमता और भविष्य की विस्तार आवश्यकताएं।
मोटर-गहन सुविधाओं के लिए, एमसीसी निर्धारित करने में मोटरों की संख्या और रेटिंग महत्वपूर्ण कारक बन जाते हैं विन्यास.
जहां प्रतिक्रियाशील भार महत्वपूर्ण हैं, वहां आवश्यक क्षतिपूर्ति क्षमता और नियंत्रण विधि भी होनी चाहिए माना जाता है.
यह लोड-आधारित दृष्टिकोण यह सुनिश्चित करने में मदद करता है कि अंतिम स्विचगियर कॉन्फ़िगरेशन वास्तविक ऑपरेटिंग से मेल खाता है सुविधा की विशेषताएं.
लो वोल्टेज निकासी योग्य स्विचगियर पैनल को विभिन्न उद्योगों और विद्युत वातावरणों के लिए कॉन्फ़िगर किया जा सकता है आवश्यक वितरण कार्यों के अनुसार।
कारखाने उत्पादन उपकरण, मोटर, सहायक प्रणालियों को बिजली वितरित करने के लिए पीसी और एमसीसी कॉन्फ़िगरेशन का उपयोग कर सकते हैं। और प्रक्रिया मशीनरी।
पेट्रोकेमिकल संयंत्रों में आमतौर पर पंप, पंखे और कंप्रेसर जैसे कई मोटर-चालित सिस्टम होते हैं। अलग मोटर नियंत्रण सर्किट को एमसीसी अनुभाग के भीतर व्यवस्थित किया जा सकता है।
इस्पात और धातुकर्म सुविधाओं में अक्सर उच्च-शक्ति वाली मोटरें और कई उत्पादन लाइनें होती हैं। मॉड्यूलर वितरण समर्पित फीडर सर्किट के माध्यम से विभिन्न भारों को प्रबंधित करने की अनुमति देता है।
परिवहन अवसंरचना उपकरण बिजली आपूर्ति, सहायक के लिए केंद्रीकृत कम वोल्टेज वितरण का उपयोग कर सकती है सिस्टम, वेंटिलेशन उपकरण, और अन्य विद्युत भार।
ऊंची इमारतें और आवासीय विकास केंद्रीकृत फीडर के लिए कम वोल्टेज वितरण कैबिनेट का उपयोग कर सकते हैं प्रबंधन और विद्युत उपकरण आपूर्ति।
बिजली से संबंधित सुविधाएं इनकमिंग वितरण, आउटगोइंग फीडर, मोटर सर्किट और प्रतिक्रियाशील शक्ति को जोड़ सकती हैं एक एकीकृत लो-वोल्टेज प्रणाली के भीतर मुआवजा।
मानक उपकरण -5°C और +40°C के बीच परिवेश के तापमान के लिए डिज़ाइन किया गया है, औसत तापमान नहीं 24 घंटों में +35°C से अधिक।
मानक स्थापना ऊंचाई ≤2000m है। आसपास की हवा अपेक्षाकृत स्वच्छ और उपयुक्त होनी चाहिए ऐसे उपायों पर विचार किया जाना चाहिए जहां आर्द्रता और तापमान में उतार-चढ़ाव के कारण संघनन हो सकता है।
परिवहन और भंडारण के लिए, लागू तापमान सीमा -25°C से +55°C है, जिसमें अल्पकालिक जोखिम तक होता है +70°C 24 घंटे से अधिक नहीं।
यदि उपकरण अपतटीय तेल प्लेटफार्मों, परमाणु ऊर्जा संयंत्रों, या अन्य विशेष वातावरणों के लिए आवश्यक है यूसुने और ग्राहक के बीच परिचालन स्थितियों की अलग से पुष्टि की जानी चाहिए।
| वस्तु | विनिर्देश |
| उपकरण प्रकार | लो-वोल्टेज निकासी योग्य स्विचगियर |
| रेटेड कार्यशील वोल्टेज | ≤660V |
| रेटेड आवृत्ति | 50 हर्ट्ज / 60 हर्ट्ज |
| मुख्य कार्य | विद्युत वितरण/मोटर नियंत्रण/पावर फैक्टर मुआवजा |
| कैबिनेट के प्रकार | पीसी/एमसीसी/मुआवजा कैबिनेट |
| पीसी सर्किट ब्रेकर | ईमैक्स / एमटी / 3डब्ल्यूएन / एएच / एमई सीरीज |
| एमसीसी संरचना | बड़े और छोटे दराज |
| एमसीसी मेन स्विचिंग | फ्यूज के साथ हाई-ब्रेकिंग एमसीसीबी/रोटरी लोड स्विच |
| मुआवज़ा मोड | मैनुअल / स्वचालित / रिमोट |
| स्थापना ऊंचाई | ≤2000 मी |
| परिवेश का तापमान | -5°C से +40°C |
| 24 घंटे का औसत तापमान | ≤+35°C |
| भंडारण तापमान | -25°C से +55°C |
| अल्पकालिक तापमान | ≤24 घंटे के लिए +70°C तक |
| लागू प्रणाली | एसी 50-60 हर्ट्ज़ |
अंतिम विद्युत मापदंडों की पुष्टि ग्राहक के सिंगल-लाइन आरेख, लोड सूची के अनुसार की जानी चाहिए। सुरक्षा आवश्यकताएँ, और स्थापना की शर्तें।
खरीद टीमों के लिए, केवल रेटेड वोल्टेज और करंट के अनुसार लो-वोल्टेज स्विचगियर कैबिनेट का चयन नहीं किया जा सकता है पर्याप्त हो.
आउटगोइंग सर्किट की संख्या, मोटर फीडर मात्रा, व्यक्तिगत मोटर रेटिंग, शॉर्ट-सर्किट आवश्यकताएं, आने वाली बिजली क्षमता, और मुआवजे की आवश्यकताएं सभी अंतिम कैबिनेट कॉन्फ़िगरेशन को प्रभावित कर सकती हैं।
यूज़्यून ग्राहक की विद्युत आवश्यकताओं की समीक्षा कर सकता है और पीसी, एमसीसी और के उचित संयोजन की सिफारिश कर सकता है मुआवजा कार्य.
यह दृष्टिकोण औद्योगिक परियोजनाओं के लिए विशेष रूप से उपयोगी है जहां स्विचबोर्ड को कई को समायोजित करने की आवश्यकता होती है केवल पारंपरिक वितरण कैबिनेट के रूप में काम करने के बजाय विद्युत भार के प्रकार।
कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट यूसुने के विद्युत उपकरण से जुड़े प्रोजेक्ट संदर्भों में से एक है।
रॉकेट प्रक्षेपण सुविधाओं में जटिल सहायक विद्युत प्रणालियाँ होती हैं और इसके लिए संगठित बिजली वितरण की आवश्यकता होती है उपकरण, सहायक सुविधाएं, नियंत्रण-संबंधित प्रणालियाँ, और बुनियादी ढाँचा भार।
ऐसे वातावरण में, विद्युत वितरण प्रणाली को विभिन्न लोड विशेषताओं को समायोजित करने की आवश्यकता होती है स्पष्ट सर्किट संगठन बनाए रखना। Usune के लो-वोल्टेज स्विचगियर को परियोजना के हिस्से के रूप में लागू किया गया था विद्युत उपकरण व्यवस्था.
यह परियोजना विशेष बुनियादी ढांचे में यूसुने विद्युत उपकरण के अनुप्रयोग को प्रदर्शित करती है जहां बिजली है वितरण आवश्यकताएँ पारंपरिक वाणिज्यिक या औद्योगिक भवनों से आगे तक फैली हुई हैं।
लो वोल्टेज विदड्रॉएबल स्विचगियर पैनल का ऑर्डर देने से पहले, ग्राहकों को आम तौर पर निम्नलिखित प्रोजेक्ट प्रदान करना चाहिए जानकारी:
| आवश्यक जानकारी | उद्देश्य |
| सिस्टम वोल्टेज | बुनियादी विद्युत विन्यास निर्धारित करता है |
| आने वाली धारा | आने वाली स्विचगियर क्षमता निर्धारित करने में मदद करता है |
| फीडरों की संख्या | कैबिनेट कार्यात्मक-इकाई व्यवस्था निर्धारित करता है |
| मोटर मात्रा | एमसीसी आवश्यकताओं को निर्धारित करता है |
| मोटर रेटिंग | मोटर फीडर घटकों का चयन करने में मदद करता है |
| शॉर्ट-सर्किट स्तर | सुरक्षा आवश्यकताओं को निर्धारित करता है |
| मुआवज़े की आवश्यकता | पावर फैक्टर मुआवजा कॉन्फ़िगरेशन निर्धारित करता है |
| स्थापना वातावरण | लागू परिचालन स्थितियों की पुष्टि करता है |
| विद्युत आरेख | यूसुने को उचित कैबिनेट व्यवस्था तैयार करने में मदद करता है |
उद्धरण चरण में ये विवरण प्रदान करने से यूसुने को अधिक सटीक स्विचगियर कॉन्फ़िगरेशन विकसित करने की अनुमति मिलती है उत्पादन के दौरान अनावश्यक परिवर्तन कम करें।
| नहीं। | सामान | इकाई | लोड ब्रेक स्विच यूनिट | संयोजन इकाई | सर्किट ब्रेकर इकाई | |
| 1 | रेटेड वोल्टेज | के.वी | 12/24 | 12/24 | 12/24 | |
| 2 | रेटेड आवृत्ति | हर्ट्ज | 50 | 50 | 50 | |
| 3 | वर्तमान मूल्यांकित | A | 630 | 125 (फ्यूज करंट पर निर्भर करता है) | 630 | |
| 4 | रेटेड इन्सुलेशन स्तर | 1 मिनट की आवृत्ति ने दबाव झेला | के.वी | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| प्रकाश आवेग ने वोल्टेज को झेला | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | रेटेड शॉर्ट सर्किट करंट का सामना करता है | केए/एस | 25/4 | —— | 25/4 | |
| 6 | रेटेड शिखर धारा का सामना करता है | के.ए | 63 | —— | 63 | |
| 7 | रेटेड शॉर्ट सर्किट मेकिंग करंट | के.ए | 63 | एचवी फ्यूज द्वारा सीमित | 63 | |
| 8 | रेटेड शॉर्ट सर्किट ब्रेकिंग करंट | के.ए | —— | एचवी फ्यूज द्वारा सीमित | 25/25 | |
| 9 | रेटेड ट्रांसमिशन करंट | A | —— | 1700/1400 | —— | |
| 10 | रेटेड सक्रिय लोड ब्रेकिंग करंट | A | 630 | —— | —— | |
| 11 | रेटेड बंद-लूप ब्रेकिंग करंट | A | 630 | —— | 630 | |
| 12 | यांत्रिक जीवन | लोड ब्रेक स्विच/सीबी | टाइम्स | 10000 | 10000 | 20000 |
| अलगाव/ग्राउंड स्विच | 5000 | 5000 | 5000 | |||
| 13 | सर्किट प्रतिरोध | μΩ | ≤150 | —— | ≤150 | |
| 14 | रेटेड चार्जिंग दबाव (20℃ गेज दबाव) | एमपीए | 0.04 | 0.04 | 0.04 | |
| 15 | गैस वार्षिक सापेक्ष रिसाव दर | % | 0.05 | 0.05 | 0.05 | |
| 16 | आईपी सुरक्षा डिग्री | अलमारी | IP4X | IP4X | IP4X | |
| गैस टैंक | आईपी67 | आईपी67 | आईपी67 | |||

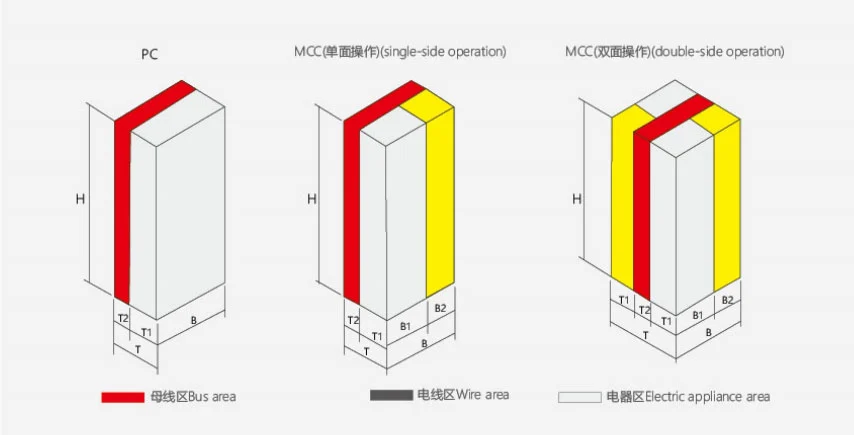

| ऊंचाई | चौड़ाई | गहराई | टिप्पणी | ||||
| H | B | बी 1 | बी2 | T | टी1 | टी2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | सिंगल-साइड ऑपरेशन |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | डबल-साइड ऑपरेशन |
Usune अपनी विनिर्माण और गुणवत्ता प्रबंधन प्रक्रियाओं को ISO 9001, ISO 14001 और ISO 45001 के अनुसार संचालित करता है।
उत्पादों को लागू आईईसी और जीबी मानकों के संदर्भ में विकसित और निर्मित किया जाता है। CE प्रमाणीकरण है लागू उत्पाद कॉन्फ़िगरेशन और लक्षित बाज़ारों के लिए उपलब्ध है।
फैक्टरी निरीक्षण में घटक स्थापना, कैबिनेट असेंबली, विद्युत कनेक्शन, कार्यात्मक तंत्र शामिल हैं। और शिपमेंट से पहले नियमित परीक्षण।
प्रासंगिक तकनीकी दस्तावेज़ और परीक्षण रिपोर्ट परियोजना आवश्यकताओं के अनुसार प्रदान की जा सकती हैं।
उपकरण 660V और उससे नीचे के रेटेड वर्किंग वोल्टेज वाले एसी सिस्टम के लिए डिज़ाइन किया गया है।
सिस्टम बिजली वितरण, मोटर नियंत्रण और स्वचालित पावर फैक्टर मुआवजा कार्यों को एकीकृत कर सकता है।
एक पीसी कैबिनेट का उपयोग मुख्य रूप से बिजली प्राप्त करने और वितरण के लिए किया जाता है। इसे उपयुक्त सर्किट के साथ कॉन्फ़िगर किया जा सकता है सिस्टम आवश्यकताओं के अनुसार ब्रेकर।
एक एमसीसी कैबिनेट को कई मोटर सर्किट के केंद्रीकृत नियंत्रण और सुरक्षा के लिए डिज़ाइन किया गया है। यह बड़े और का उपयोग कर सकते हैं छोटे दराज विन्यास.
हाँ। Usune ग्राहक के सिंगल-लाइन आरेख, लोड सूची, मोटर रेटिंग के अनुसार कैबिनेट को कॉन्फ़िगर कर सकता है। फीडर की मात्रा, और मुआवजे की आवश्यकताएं।
Usune ISO 9001, ISO 14001 और ISO 45001 प्रबंधन प्रणालियों के तहत काम करता है। उत्पादों को इसी के अनुसार डिज़ाइन किया गया है लागू कॉन्फ़िगरेशन के लिए CE प्रमाणीकरण के साथ लागू IEC और GB मानक।
विशेष वातावरण जैसे अपतटीय प्लेटफार्मों और परमाणु ऊर्जा सुविधाओं के लिए अलग तकनीकी मूल्यांकन की आवश्यकता होती है और उत्पादन से पहले समझौता।
ग्राहकों को सिस्टम वोल्टेज, इनकमिंग करंट, फीडर मात्रा, मोटर जानकारी प्रदान करने की सलाह दी जाती है। शॉर्ट-सर्किट स्तर, मुआवजे की आवश्यकताएं, सिंगल-लाइन आरेख और स्थापना वातावरण।
हाँ। शिपमेंट से पहले फैक्टरी निरीक्षण और नियमित परीक्षण किया जाता है, और प्रासंगिक परीक्षण रिपोर्ट दी जा सकती है परियोजना आवश्यकताओं के अनुसार प्रदान किया गया।
यूसुने कम वोल्टेज वाले विद्युत उपकरणों पर ध्यान केंद्रित करता है और परियोजना-उन्मुख स्विचगियर कॉन्फ़िगरेशन प्रदान करता है औद्योगिक, वाणिज्यिक, ऊर्जा, परिवहन, और विशेष बुनियादी ढाँचा अनुप्रयोग।
लो वोल्टेज विदड्रॉएबल स्विचगियर पैनल खरीदने वाले ग्राहकों के लिए, यूसुने इलेक्ट्रिकल से प्रक्रिया का समर्थन कर सकता है विनिर्माण निरीक्षण और शिपमेंट दस्तावेज़ीकरण के लिए पैरामीटर पुष्टिकरण और कैबिनेट कॉन्फ़िगरेशन, प्रदान करना प्रत्येक प्रोजेक्ट के लिए समान कॉन्फ़िगरेशन का उपयोग करने के बजाय वास्तविक विद्युत प्रणाली पर आधारित व्यावहारिक समाधान।
