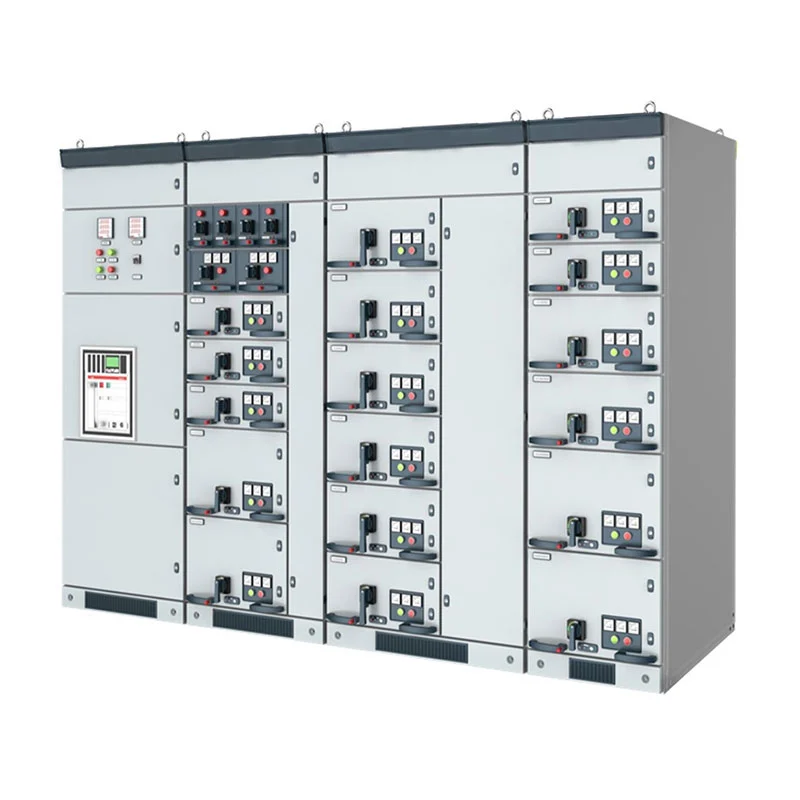

सिंहावलोकन
झेजियांग यूसुने इलेक्ट्रिक कंपनी लिमिटेड द्वारा विकसित, हमारा लो वोल्टेज विदड्रॉलेबल डिस्ट्रीब्यूशन स्विचबोर्ड 400V तक रेटेड वर्किंग वोल्टेज और 3150A तक रेटेड करंट के साथ AC 50Hz सिस्टम पर काम करता है। कॉपर बसबार वितरण, कॉन्फ़िगर करने योग्य सर्किट ब्रेकर, व्यवस्थित माध्यमिक वायरिंग, और समर्पित केबल स्थान एक डिज़ाइन में एक साथ आते हैं जो विभिन्न प्रोजेक्ट लेआउट का समर्थन करता है। यूसुने में, हम चीन और विदेशी बाजारों में बिजली संयंत्रों, सबस्टेशनों, कारखानों, खनन सुविधाओं, वाणिज्यिक भवनों और अन्य बिजली वितरण परियोजनाओं के लिए कम वोल्टेज स्विचगियर समाधान का निर्माण और आपूर्ति करते हैं।
लचीली फीडर व्यवस्था
क्योंकि अलग-अलग विद्युत भार के लिए अलग-अलग फीडर व्यवस्था की आवश्यकता होती है, कैबिनेट को बिजली वितरण आरेख के अनुसार कॉन्फ़िगर किया जा सकता है - इनकमिंग सर्किट, आउटगोइंग सर्किट, मोटर फीडर और प्रतिक्रियाशील बिजली मुआवजा सर्किट को एक ही कम-वोल्टेज वितरण प्रणाली के भीतर व्यवस्थित करने की अनुमति देता है।
घटक चयन
जहां बड़ी वितरण आवश्यकताएं लागू होती हैं, वहां यूनिवर्सल सर्किट ब्रेकर जैसे Emax, MT, 3WN, AH, और ME श्रृंखला को प्रोजेक्ट डिज़ाइन के अनुसार चुना जा सकता है। मोल्डेड केस सर्किट ब्रेकर, लोड स्विच और अन्य विद्युत घटकों को भी आवश्यक वर्तमान रेटिंग और सुरक्षा योजना के आधार पर शामिल किया जा सकता है।
अनुकूलनीय विन्यास
इस कॉन्फ़िगरेशन दृष्टिकोण के माध्यम से, हमारा लो वोल्टेज स्विचगियर एक निश्चित विद्युत व्यवस्था पर निर्भर होने के बजाय विभिन्न बिजली वितरण आर्किटेक्चर को अनुकूलित करने में सक्षम है।
बसबार प्रणाली
इलेक्ट्रोलाइटिक कॉपर मुख्य और शाखा बसबार दोनों बनाता है, जो आने वाले और बाहर जाने वाले सर्किट के बीच एक स्थिर वर्तमान-वाहक पथ बनाता है। ज्वाला-मंदक इन्सुलेशन और गर्मी-सिकुड़ने योग्य आस्तीन को संबंधित बसबार अनुभागों पर लागू किया जाता है, जिससे चरण पहचान को स्पष्ट रखते हुए इन्सुलेशन सुरक्षा में सुधार होता है।
बसबार व्यवस्था विद्युत ड्राइंग और रेटेड वर्तमान आवश्यकताओं का पालन करती है। जहां प्रोजेक्ट डिज़ाइन इसकी मांग करता है, बस ब्रिज और मुख्य सर्किट ब्रेकर के बीच आने वाले कनेक्शन पर लचीला बसबार कनेक्शन प्रदान किया जा सकता है।
खरीद टीमों के लिए, यह कॉन्फ़िगरेशन हमारे लो वोल्टेज स्विचगियर को अपस्ट्रीम ट्रांसफार्मर, बस ब्रिज और डाउनस्ट्रीम फीडर सिस्टम के साथ मिलान करना सरल बनाता है।
कोल्ड-रोल्ड स्टील प्लेटों का उपयोग कैबिनेट फ्रेम और आंतरिक विभाजन के लिए किया जाता है, जिसकी मानक प्लेट की मोटाई 2 मिमी से कम नहीं होती है - जो सामान्य संचालन, निरीक्षण और रखरखाव के लिए पर्याप्त यांत्रिक शक्ति प्रदान करती है।
कैबिनेट संरचना के भीतर समर्पित क्षेत्र विद्युत घटकों, केबल कनेक्शन और माध्यमिक नियंत्रण तारों को समायोजित करते हैं। दरवाजे, ऑपरेटिंग हैंडल, पहचान प्लेट और आंतरिक लेबल को विद्युत डिजाइन के अनुसार व्यवस्थित किया जाता है, जिससे कमीशनिंग और रखरखाव के दौरान सर्किट की पहचान आसान हो जाती है।
एक पीई कॉपर ग्राउंडिंग बस कैबिनेट व्यवस्था दिशा के साथ चलती है। ग्राउंडिंग की आवश्यकता वाले घटकों को इस कंडक्टर से जोड़ा जा सकता है, और बाहरी ग्राउंडिंग नेटवर्क से कनेक्शन के लिए समर्पित ग्राउंडिंग टर्मिनल प्रदान किए जाते हैं।
द्वितीयक सर्किट को परियोजना चित्र और नियंत्रण आवश्यकताओं के अनुसार व्यवस्थित किया गया है। नियंत्रण वायरिंग बंडलों में व्यवस्थित लचीले इंसुलेटेड तांबे के कंडक्टरों का उपयोग करती है, जिससे आंतरिक वायरिंग को एक साफ और रखरखाव योग्य व्यवस्था मिलती है।
नियंत्रण सर्किट आम तौर पर 1.5 मिमी² कंडक्टर का उपयोग करते हैं, जबकि एसी वर्तमान सर्किट 2.5 मिमी² कंडक्टर का उपयोग करते हैं, जो अंतिम इंजीनियरिंग डिजाइन के अधीन है। ज्वाला-मंदक टर्मिनल ब्लॉकों का उपयोग किया जाता है, और तार संख्या या सर्किट पहचान चिह्न विद्युत चित्रों के अनुरूप होते हैं।
आने वाली अलमारियों के लिए, सर्किट ब्रेकर सुरक्षा व्यवस्था में अंडरवोल्टेज ट्रिप सुरक्षा को शामिल किया जा सकता है। संकेतक रोशनी, नियंत्रण स्विच और माप उपकरणों को भी प्रत्येक सर्किट के फ़ंक्शन के अनुसार कॉन्फ़िगर किया जा सकता है।

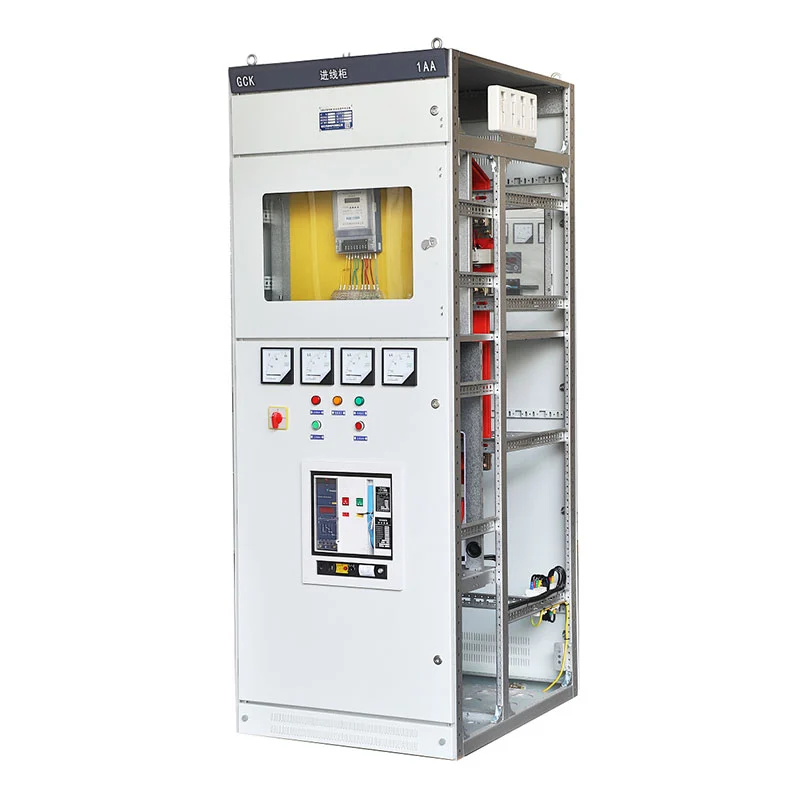

हमारे लो वोल्टेज स्विचगियर को कई सामान्य लो-वोल्टेज बिजली वितरण कार्यों के लिए कॉन्फ़िगर किया जा सकता है। एक इनकमिंग कैबिनेट को अपस्ट्रीम ट्रांसफार्मर या पावर स्रोत से बिजली प्राप्त होती है, जबकि आउटगोइंग कैबिनेट डाउनस्ट्रीम लोड को बिजली वितरित करती है।
मोटर नियंत्रण सर्किट को मोटर विशेषताओं के अनुसार चयनित सर्किट ब्रेकर या फ़्यूज्ड रोटरी लोड स्विच के साथ बड़े और छोटे दराज कॉन्फ़िगरेशन का उपयोग करके व्यवस्थित किया जा सकता है। कैपेसिटर मुआवजा कैबिनेट में मैनुअल, स्वचालित, या रिमोट प्रतिक्रियाशील बिजली मुआवजा उपकरण शामिल हो सकते हैं।
यह मॉड्यूलर व्यवस्था एक ही कैबिनेट प्लेटफ़ॉर्म को एक परियोजना के भीतर विभिन्न विद्युत वितरण कार्यों का समर्थन करने की अनुमति देती है।

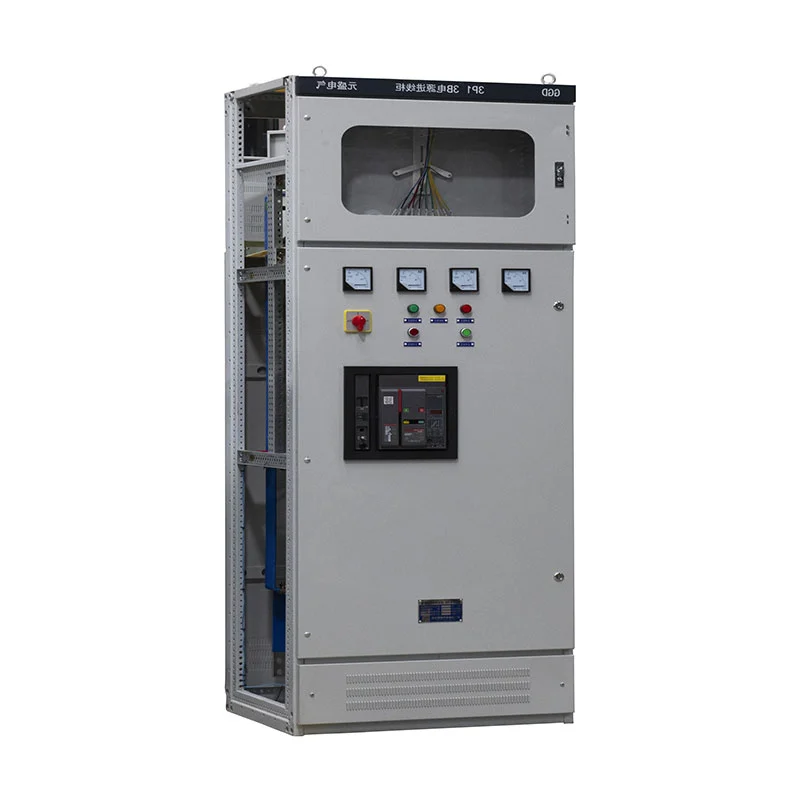

| वस्तु | विनिर्देश |
| उत्पाद का प्रकार | कम वोल्टेज निकासी योग्य वितरण स्विचबोर्ड |
| रेटेड कार्यशील वोल्टेज | 0.4kV |
| रेटेड आवृत्ति | 50 हर्ट्ज |
| वर्तमान मूल्यांकित | 3150A तक |
| सुरक्षा की डिग्री | आईपी23 |
| इंस्टालेशन | इनडोर |
| ऊंचाई | ≤2000 मी |
| प्रदूषण स्तर | लेवल 3 |
| परिवेश का तापमान | -10°C से +40°C |
| दैनिक औसत सापेक्ष आर्द्रता | ≤95% |
| मासिक औसत सापेक्ष आर्द्रता | ≤90% |
| भूकंपीय तीव्रता | ≤परिमाण 8 |
| मुख्य बसबार सामग्री | इलेक्ट्रोलाइटिक कॉपर |
| कैबिनेट सामग्री | कोल्ड-रोल्ड स्टील प्लेट |
| मानक कैबिनेट रंग | इलेक्ट्रिक ग्रे, RAL7032 |
| नमूना | रेटेड वोल्टेज (वी) | रेटेड वर्तमान (ए) | रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट (KA) | रेटेड कम समय में करंट (1s) (kA) झेलने में सक्षम | रेटेड शिखर वर्तमान का सामना करता है (केए) | |
| जीजीडी1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| जीजीडी2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| जीजीडी3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| उत्पाद कोड | A | B | C | D |
| जीजीडी06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| जीजीडी08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| जीजीडी10ए | 1000 | 600 | 850 | 556 |
| जीजीडी10ए | 1000 | 800 | 850 | 756 |
| जीजीडी12 | 1200 | 800 | 1050 | 756 |
यूसुने में, हम अपने लो वोल्टेज स्विचगियर को आंतरिक सेटिंग्स में तैनात करने के लिए इंजीनियर करते हैं जो तीव्र यांत्रिक झटके, संक्षारक वातावरण या अत्यधिक कंपन से मुक्त होते हैं। परिचालन थर्मल रेंज -10°C से +40°C तक फैली हुई है, जिससे यह सुनिश्चित होता है कि 24 घंटे का औसत +35°C पर या उससे नीचे रहता है। हमारे उपकरण आम तौर पर 2000 मीटर से अधिक की ऊंचाई के लिए उपयुक्त नहीं हैं। वायुमंडलीय नमी के संबंध में, जब आसपास का तापमान +40 डिग्री सेल्सियस पर पहुंच जाता है, तो सापेक्ष आर्द्रता 50% से कम रहनी चाहिए; हालाँकि, ठंडे तापमान पर नमी का बढ़ा हुआ स्तर स्वीकार्य है, बशर्ते वे प्रासंगिक पर्यावरणीय शर्तों के अनुरूप हों। माउंटिंग कोण ऊर्ध्वाधर अक्ष के 5 डिग्री के भीतर रहना चाहिए। यदि किसी परियोजना में असामान्य परिस्थितियों में तैनाती की मांग की जाती है, तो हमारा यूसुने इंजीनियरिंग दल एक उपयुक्त तकनीकी कॉन्फ़िगरेशन को अंतिम रूप देने के लिए ग्राहक के साथ सहयोग करेगा।
विद्युत सुरक्षा को बाड़े के भौतिक निर्माण और सर्किट रक्षा तंत्र दोनों में बुना गया है। चुनी गई व्यवस्था के आधार पर, हम ऑपरेशन के दौरान मानवीय त्रुटि के जोखिम को कम करने के लिए यांत्रिक और विद्युत इंटरलॉक को एकीकृत करते हैं। प्रत्येक इकाई में सर्किट और घटकों के लिए स्पष्ट लेबलिंग की सुविधा है। दोष सुरक्षा के लिए, एक स्टैंडअलोन पीई कॉपर बसबार को अर्थिंग लेआउट में शामिल किया गया है। इसके अलावा, केबल चैंबर केबलों को समाप्त करने के लिए और, जहां आवश्यक हो, शून्य-अनुक्रम वर्तमान ट्रांसफार्मर स्थापित करने के लिए पर्याप्त जगह प्रदान करते हैं। आगे और पीछे के पैनल सहित पहुंच बिंदु, सुचारू और सुरक्षित आवाजाही के लिए तैयार किए गए हैं, जिसमें दरवाजे या हैंडल के साथ किसी भी टकराव को रोकने के लिए नियंत्रण तत्वों को रणनीतिक रूप से रखा गया है।
लो-वोल्टेज असेंबलियों के लिए हमारी यूज़्यून विनिर्माण प्रक्रियाएं प्रासंगिक आईईसी और जीबी निर्देशों का सख्ती से पालन करती हैं, जो जीबी/टी 14048.2, जीबी 7251.12 और संबंधित अंतरराष्ट्रीय आवश्यकताओं जैसे बेंचमार्क का संदर्भ देती हैं। हम आईएसओ 9001, आईएसओ 14001 और आईएसओ 45001 मान्यता के माध्यम से अपने उत्पादन और प्रबंधन प्रणालियों को कायम रखते हैं। अनुरोध पर, हम विशिष्ट परियोजना मांगों को पूरा करने के लिए प्रासंगिक परीक्षण रिकॉर्ड के साथ सीई प्रमाणीकरण प्रस्तुत कर सकते हैं। ये क्रेडेंशियल खरीद विशेषज्ञों को विक्रेता मूल्यांकन, प्रोजेक्ट साइन-ऑफ और सीमा पार सोर्सिंग गतिविधियों के लिए सत्यापन योग्य साक्ष्य से लैस करते हैं।
यूसुने में, हमारी गुणवत्ता प्रबंधन प्रणाली उत्पादन के हर चरण को नियंत्रित करती है, बाड़े की सामग्री और तांबे के बसबार से लेकर विद्युत घटकों, माध्यमिक तारों और अंतिम इकट्ठे स्विचबोर्ड तक। सभी भागों को अनुमोदित इंजीनियरिंग ड्राइंग और तकनीकी विशिष्टताओं का कड़ाई से पालन करते हुए तैयार और स्थापित किया गया है। इससे पहले कि कोई भी उपकरण हमारी सुविधा से बाहर जाए, उसका व्यापक नियमित निरीक्षण और कार्यात्मक परीक्षण किया जाता है। हम परियोजना के दस्तावेज़ीकरण के अनुसार वायरिंग सटीकता, घटक पहचान, ग्राउंडिंग निरंतरता, संरचनात्मक अखंडता और विद्युत संचालन को सावधानीपूर्वक सत्यापित करते हैं। यह सक्रिय दृष्टिकोण ग्राहक की साइट पर इंस्टॉलेशन और कमीशनिंग चुनौतियों को रोकने में मदद करता है। इसके अतिरिक्त, हमारी यूसुने टीम गुणवत्ता सत्यापन का समर्थन करने और संपूर्ण प्रोजेक्ट ट्रैसेबिलिटी सुनिश्चित करने के लिए विस्तृत उत्पादन और निरीक्षण रिकॉर्ड बनाए रखती है।
हमारे यूज़्यून लो वोल्टेज विदड्रॉलेबल डिस्ट्रीब्यूशन स्विचबोर्ड को कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट में तैनात किया गया है, जहां सुविधा के बुनियादी ढांचे और इसके सहायक विद्युत प्रणालियों दोनों के लिए अत्यधिक विश्वसनीय लो-वोल्टेज बिजली वितरण महत्वपूर्ण है। कई विद्युत भार और विविध वितरण सर्किट वाली बड़े पैमाने की इंजीनियरिंग परियोजनाओं के लिए, हमारा मॉड्यूलर कैबिनेट डिज़ाइन आने वाली बिजली, फीडर लाइनों और सहायक कार्यों की एक अनुरूप व्यवस्था की अनुमति देता है। यह सुनिश्चित करता है कि संपूर्ण सेटअप परियोजना के विशिष्ट बिजली वितरण डिज़ाइन के साथ पूरी तरह से संरेखित हो।

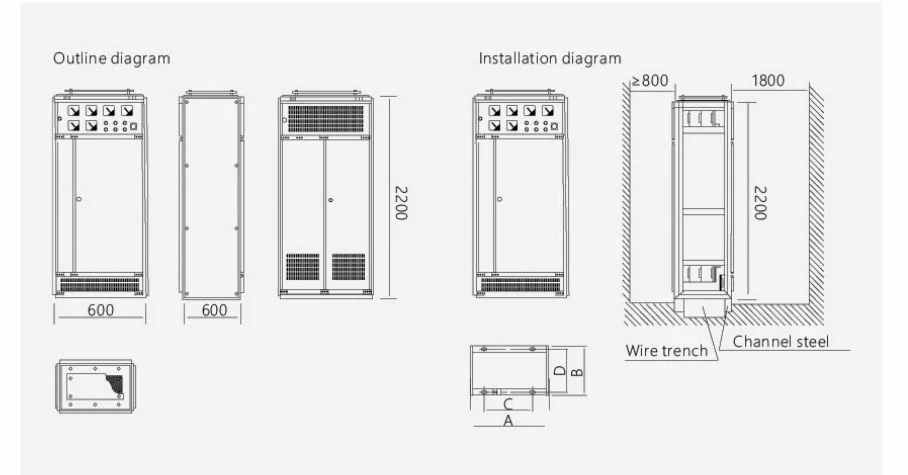

कैबिनेट के आयाम अनुमोदित विद्युत चित्र, घटक चयन, केबल के अनुसार निर्धारित किए जा सकते हैं प्रवेश आवश्यकताएँ और साइट स्थापना शर्तें। Usune इसके लिए संगत आयामी चित्र प्रदान कर सकता है उत्पादन से पहले इंजीनियरिंग समीक्षा।
यूसुने शिपमेंट से पहले निरीक्षण और नियमित परीक्षण करता है। परीक्षण प्रक्रिया में कैबिनेट असेंबली शामिल है, विद्युत कनेक्शन, घटक स्थापना, ग्राउंडिंग, सेकेंडरी वायरिंग और अन्य प्रासंगिक कार्य।
ग्राहकों की मदद के लिए परीक्षण रिपोर्ट और तकनीकी दस्तावेज परियोजना आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं आने वाले निरीक्षण, स्थापना और कमीशनिंग प्रक्रियाओं को पूरा करें।
The standard configuration is rated at 0.4kV, with a rated current of up to 3150A. अंतिम विद्युत विन्यास is determined according to the project load and design drawings.
हाँ। यूज़्यून इलेक्ट्रिकल स्कीमैटिक्स, सर्किट मात्रा, घटक के अनुसार कैबिनेट कॉन्फ़िगरेशन को अनुकूलित कर सकता है चयन, केबल प्रवेश दिशा, कैबिनेट आयाम और अन्य परियोजना आवश्यकताएँ।
सिस्टम विभिन्न सर्किट ब्रेकर कॉन्फ़िगरेशन को समायोजित कर सकता है। यूनिवर्सल सर्किट ब्रेकर जैसे इमैक्स, एमटी, 3WN, AH और ME श्रृंखला को अनुमोदित डिज़ाइन के अनुसार चुना जा सकता है।
हाँ। मोटर नियंत्रण कॉन्फ़िगरेशन को विभिन्न दराज आकार और उपयुक्त सर्किट ब्रेकर या फ़्यूज्ड का उपयोग करके व्यवस्थित किया जा सकता है मोटर क्षमता और सुरक्षा आवश्यकताओं के अनुसार लोड स्विच।
मुख्य और शाखा बसबार इलेक्ट्रोलाइटिक तांबे का उपयोग करते हैं। प्रासंगिक बसबार अनुभागों को ज्वाला-मंदक प्रदान किया जा सकता है इन्सुलेशन और गर्मी-सिकुड़ने योग्य सुरक्षात्मक आस्तीन।
Usune तकनीकी विशिष्टताएँ, विद्युत चित्र, आयामी चित्र, परीक्षण रिपोर्ट और प्रासंगिक प्रदान कर सकता है परियोजना की आवश्यकताओं के अनुसार गुणवत्ता प्रलेखन।
कॉन्फ़िगरेशन, मात्रा और परियोजना आवश्यकताओं के आधार पर मानक लीड समय आम तौर पर 15-20 दिन होता है।
