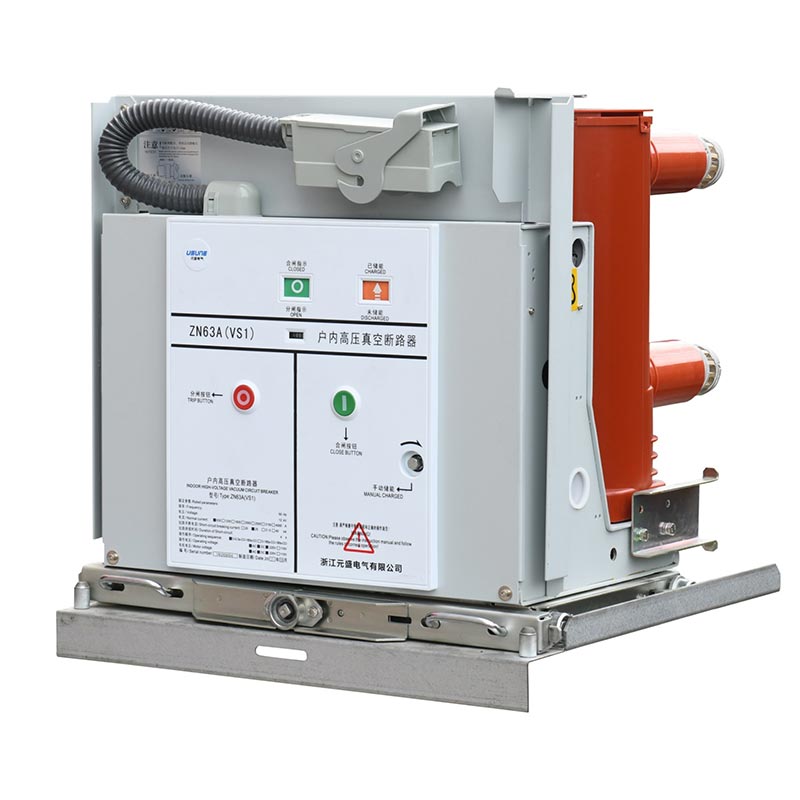

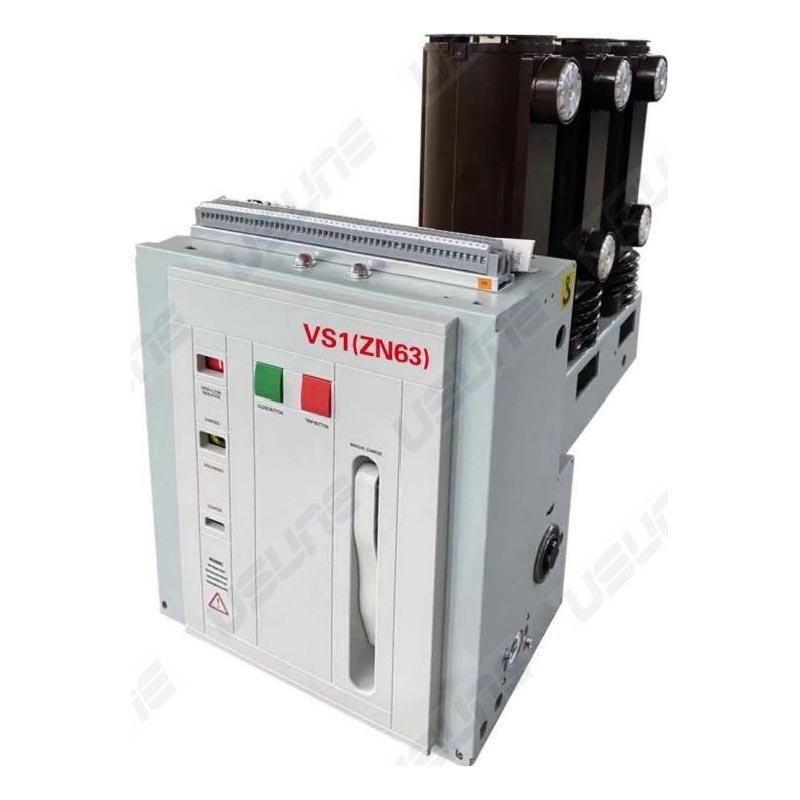

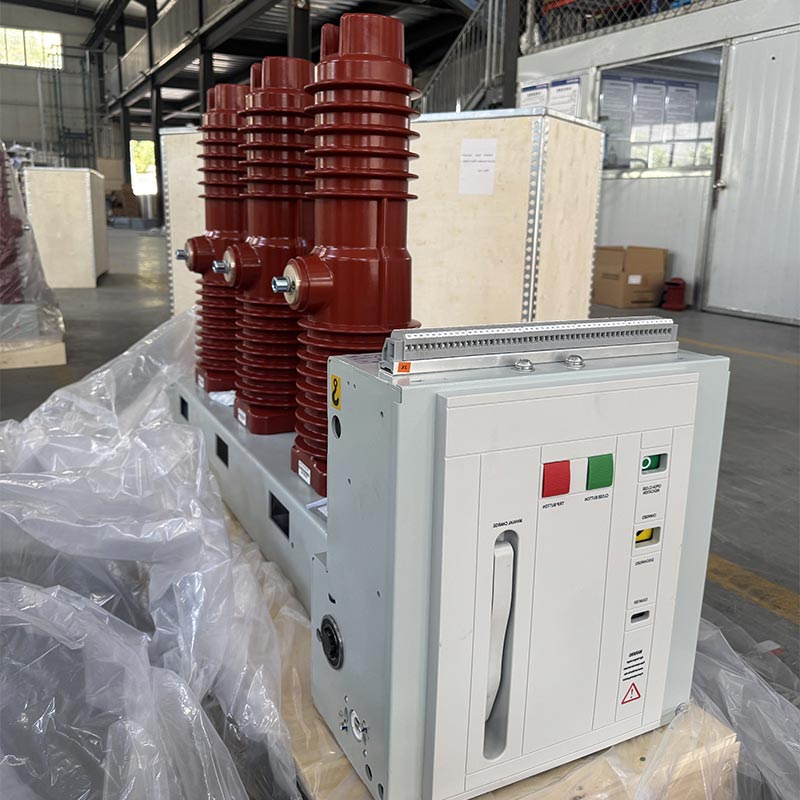

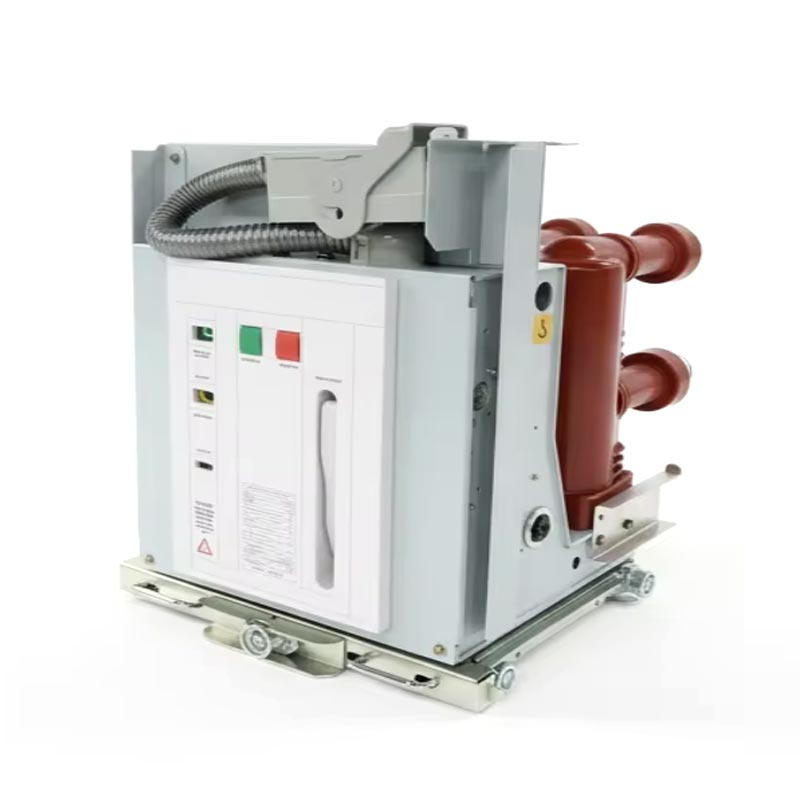

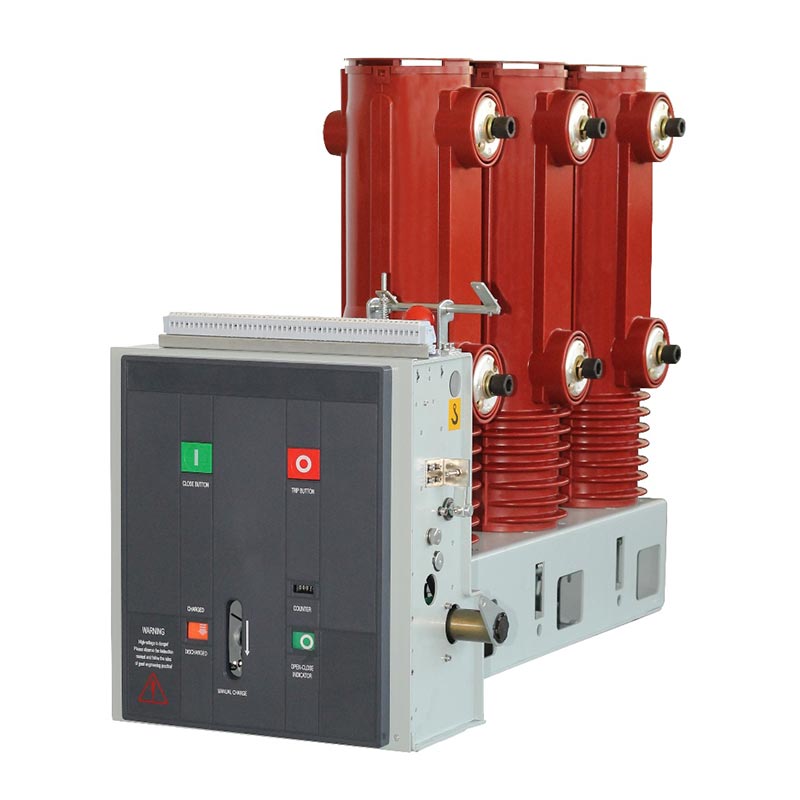

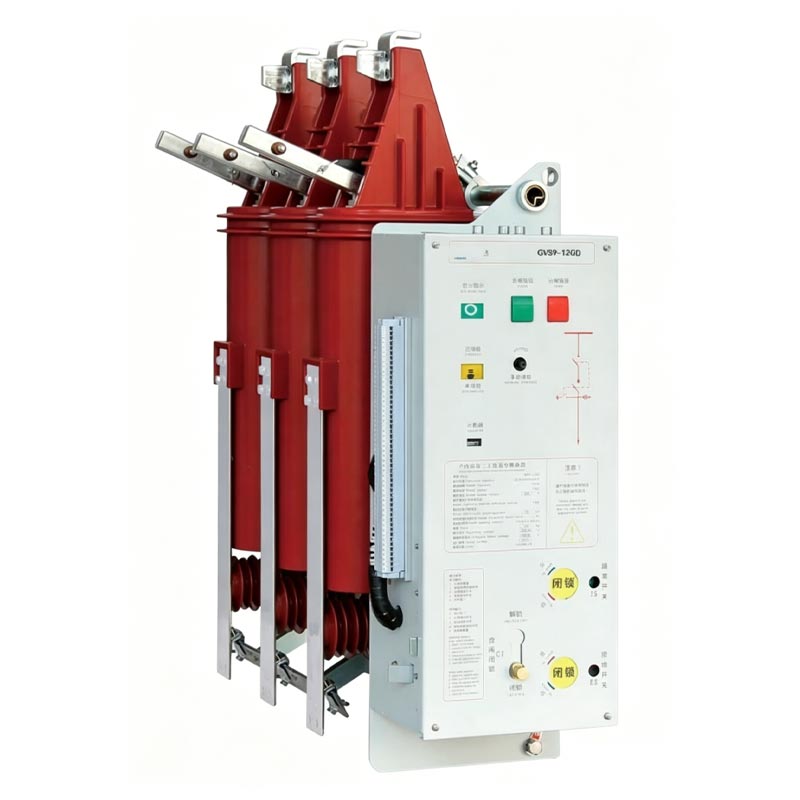

पार्श्व प्रकार वैक्यूम सर्किट ब्रेकर

यूज़्यून लेटरल टाइप वैक्यूम सर्किट ब्रेकर एक इनडोर-स्थापित हाई-वोल्टेज स्विचगियर है, जो दो मुख्य में विभाजित है श्रृंखला: VS1(ZN63)-12 और VS1-24। इसका उपयोग मुख्य रूप से 12KV, 24KV और 36KV तीन-चरण बिजली प्रणालियों में किया जाता है। पावर ग्रिड उपकरण और औद्योगिक और खनन उद्यम बिजली प्रणालियों के लिए सुरक्षा और नियंत्रण जिम्मेदारियां। उन्नत वैक्यूम आर्क-बुझाने की तकनीक का उपयोग करते हुए, इसमें तेज चाप-बुझाने की गति, छोटे आकार, लंबी सुविधा है सेवा जीवन, और कम रखरखाव लागत, इसे आधुनिक विद्युत पारेषण में एक अनिवार्य कोर उपकरण बनाती है वितरण प्रणाली.

मुख्य लाभ:

1. बिजली पारेषण और वितरण में वर्षों का अनुप्रयोग अनुभव, व्यापक रूप से औद्योगिक और खनन में उपयोग किया जाता है उद्यम, बिजली संयंत्र, और शहरी और ग्रामीण बिजली ग्रिड, इसके स्थिरीकरण के लिए व्यापक उपयोगकर्ता मान्यता प्राप्त कर रहे हैं प्रदर्शन और विश्वसनीय संचालन।

2. यूसुने की पेशेवर आर एंड डी टीम द्वारा स्वतंत्र रूप से विकसित, एक साइड-माउंटेड डिज़ाइन की विशेषता जो एकीकृत करती है सर्किट ब्रेकर बॉडी के साथ स्प्रिंग ऑपरेटिंग तंत्र, समग्र संरचना का अनुकूलन; निर्वात अवरोधक एपीजी-प्रोसेस एपॉक्सी रेज़िन इंसुलेटिंग सिलेंडर का उपयोग करता है, जो उत्कृष्ट क्रीपेज प्रदर्शन और पर्यावरण प्रदान करता है अनुकूलनशीलता.

3. GB/T1984-2014 "हाई वोल्टेज सर्किट ब्रेकर", JB3855-1996 "3.6~40.5KV इंडोर हाई वोल्टेज का सख्ती से अनुपालन करता है वैक्यूम सर्किट ब्रेकर", DL/T403-2000 "12~40.5KV वैक्यूम सर्किट ब्रेकर ऑर्डरिंग तकनीकी शर्तें", और IEC62271-100:2008 अंतर्राष्ट्रीय मानक, और कई आधिकारिक परीक्षण और प्रमाणपत्र पारित कर चुका है।

4. चीन में उच्च-वोल्टेज विद्युत उपकरणों के एक पेशेवर निर्माता के रूप में, यूसुने के पास एक मानकीकृत उपकरण है उत्पादन संयंत्र, और प्रत्येक सर्किट ब्रेकर को फैक्ट्री छोड़ने से पहले कठोर परीक्षण से गुजरना पड़ता है। एक विश्वसनीय के रूप में आपूर्तिकर्ता, यह उपयोगकर्ताओं के लिए किसी भी चिंता को दूर करते हुए व्यापक बिक्री के बाद सेवा और तकनीकी सहायता प्रदान करता है।

उत्पाद विशिष्टताएँ और तकनीकी पैरामीटर

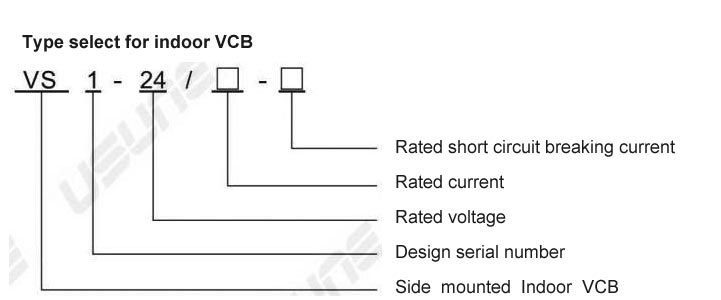

यूज़्यून लेटरल टाइप वैक्यूम सर्किट ब्रेकर विशिष्टताओं और स्थिर प्रदर्शन की एक पूरी श्रृंखला प्रदान करता है। मुख्य तकनीकी पैरामीटर (VS1(ZN63)-24 श्रृंखला को प्राथमिक संदर्भ के रूप में लेते हुए) नीचे दी गई तालिका में दिखाए गए हैं:

संरचना और फ़ंक्शन

1. समग्र संरचना

ऑपरेटिंग तंत्र और चाप-बुझाने वाले कक्ष को मुख्य के साथ एक एकीकृत संरचना में व्यवस्थित किया गया है प्रवाहकीय सर्किट तीन चरण वाला फ़्लोर-माउंटेड प्रकार है। वैक्यूम आर्क-बुझाने वाला कक्ष अनुदैर्ध्य है एपीजी-संसाधित एपॉक्सी रेजिन ट्यूबलर इंसुलेटिंग सिलेंडर के भीतर स्थापित, उत्कृष्ट क्रीपेज प्रदर्शन प्रदान करता है, आर्क-बुझाने वाले कक्ष की सतह पर धूल के संचय को कम करना, बाहरी कारकों के प्रभाव से बचना, और आर्द्र और अत्यधिक प्रदूषित वातावरण में भी अच्छा इन्सुलेशन सुनिश्चित करना। VS1-12 श्रृंखला एक निश्चित-स्थापना है प्रकार, निश्चित स्विचगियर के लिए उपयुक्त, और स्वतंत्र रूप से उपयोग किया जा सकता है या रिंग नेटवर्क बिजली आपूर्ति, बॉक्स-प्रकार पर लागू किया जा सकता है ट्रांसफार्मर, और अन्य प्रणालियाँ।

2. संचालन तंत्र

लेटरल टाइप वैक्यूम सर्किट ब्रेकर एक प्लेनर स्प्रिंग-संचालित तंत्र का उपयोग करता है, जो मैनुअल और दोनों का समर्थन करता है विद्युत ऊर्जा भंडारण. ऑपरेटिंग मोटर को चाप-बुझाने वाले कक्ष के सामने कैबिनेट के भीतर रखा गया है, पांच असेंबली स्थानों में विभाजित, प्रत्येक में ऊर्जा भंडारण, ट्रांसमिशन, ट्रिपिंग और बफर घटक होते हैं। चाप-बुझाने वाले कक्ष और संचालन तंत्र का एकीकृत डिज़ाइन उच्च स्तर का मिलान सुनिश्चित करता है परिचालन प्रदर्शन और चाप-बुझाने वाले कक्ष के उद्घाटन और समापन आवश्यकताओं के बीच, कम करना मध्यवर्ती कदम, ऊर्जा की खपत और शोर को कम करना, और सर्किट ब्रेकर के संचालन में सुधार करना विश्वसनीयता.

अनुप्रयोग पर्यावरण

लेटरल टाइप वैक्यूम सर्किट ब्रेकर इनडोर वातावरण के लिए उपयुक्त है और इसे निम्नलिखित को पूरा करना होगा आवश्यकताएँ: परिवेश का तापमान -15℃ से +40℃; दैनिक औसत सापेक्ष आर्द्रता ≤95%, मासिक औसत ≤90%; ऊंचाई ≤1000m; भूकंपीय तीव्रता ≤8 डिग्री; और महत्वपूर्ण धूल, संक्षारक गैसों या अन्य प्रदूषण की अनुपस्थिति। ध्यान दें: इन आवश्यकताओं से अधिक अनुप्रयोगों के लिए पूर्व परामर्श पर अनुकूलन की आवश्यकता होती है निर्माता.

स्थापना और कमीशनिंग

लेटरल टाइप वैक्यूम सर्किट ब्रेकर को फैक्ट्री छोड़ने से पहले कठोर परीक्षण से गुजरना पड़ता है। ऊर्जावान बनाने से पहले प्राथमिक सर्किट, निम्नलिखित तैयारी की जानी चाहिए:

1. क्षति के लिए उपकरण की जाँच करें; यदि क्षतिग्रस्त हो, तो इसका उपयोग बंद कर दें।
2. इन्सुलेशन सतह को किसी भी संदूषक से साफ करें।
3. यह देखते हुए कि स्थिति सामान्य है, ऊर्जा भंडारण और खोलने/बंद करने के कार्यों को मैन्युअल रूप से संचालित करें।
4. ऑपरेटिंग बिजली आपूर्ति का उपयोग करके संचालन करें, यह पुष्टि करते हुए कि स्थिति सामान्य है।
5. विशिष्टताओं के अनुसार ठेला-प्रकार के सर्किट ब्रेकर को आगे बढ़ाएं/वापस लें, और स्थिति की पुष्टि करें सही स्थिति पर पहुंचने के बाद संकेतक सामान्य है।

नोट: क्लोजिंग इंटरलॉकिंग डिवाइस का उपयोग करते समय, बंद करने से पहले इसे अनलॉक करने के लिए पावर कनेक्ट होना चाहिए।

व्यावहारिक अनुप्रयोग मामला

केस स्टडी: चीन में एक बड़े औद्योगिक और खनन उद्यम में आवेदन

चीन में एक बड़े इस्पात उद्यम के पास उपकरण संचालन के लिए उच्च आवश्यकताओं वाली एक जटिल बिजली प्रणाली है आवृत्ति और शॉर्ट-सर्किट वर्तमान नियंत्रण। कई आपूर्तिकर्ताओं की तुलना करने के बाद, Usune VS1(ZN63)-24 श्रृंखला बिजली वितरण प्रणाली के लिए सर्किट ब्रेकर को मुख्य सुरक्षा उपकरण के रूप में चुना गया था। इसके बाद से 2024 में चालू होने के बाद, सिस्टम बिना किसी विफलता के 12 महीनों से अधिक समय तक स्थिर रूप से संचालित हुआ है, सफलतापूर्वक संचालन कर रहा है तीन शॉर्ट-सर्किट दोष, प्रभावी ढंग से उपकरणों की सुरक्षा और बिजली कटौती के नुकसान को रोकना। कंपनी अत्यधिक उत्पाद के प्रदर्शन और निर्माता द्वारा प्रदान की गई स्थापना और कमीशनिंग सेवाओं को पहचानता है।

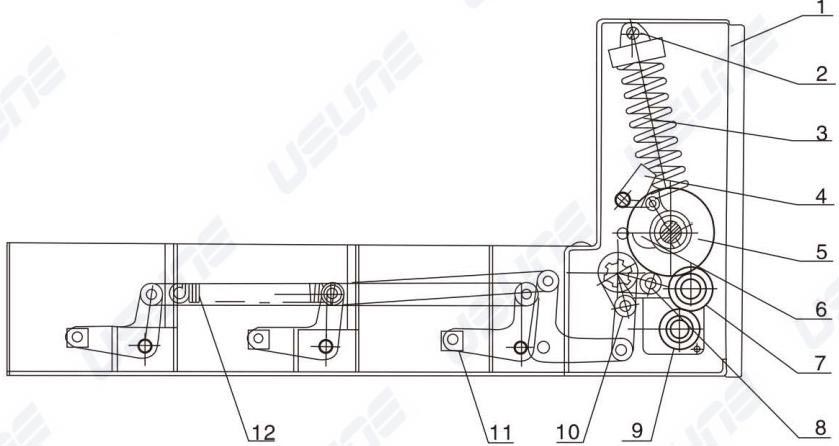

1. स्विच बॉक्स
2. लैश बोल्ट
3.वसंत का समापन
4. फिटिंग बंद करना
5.आंतरिक विद्युत वायरिंग प्रिंसिपल
6.कैम तंत्र/तंत्र का संचालन
7.गियर व्हील ट्रांसमिशन तंत्र
8.इनपुट कनेक्टिंग लीवर
9. चार्ज मोटर
10.फोरलिवर ट्रांसमिशन तंत्र
11.ट्रांसमिशन ब्लॉक
12.ट्रिपिंग तंत्र

आपूर्तिकर्ता और निर्माता प्रतिबद्धता: यूसुने, उच्च-वोल्टेज विद्युत उपकरणों के एक पेशेवर निर्माता के रूप में चीन के पास एक मानकीकृत कारखाना और एक पेशेवर अनुसंधान एवं विकास, उत्पादन और बिक्री के बाद की टीम है। एक विश्वसनीय के रूप में आपूर्तिकर्ता, हम "गुणवत्ता पहले, ग्राहक सर्वोपरि" के सिद्धांत का पालन करते हैं, सभी पहलुओं को सख्ती से नियंत्रित करते हैं यह सुनिश्चित करने के लिए उत्पादन कि उत्पाद मानकों और उपयोगकर्ता की जरूरतों को पूरा करते हैं; हम बिक्री के बाद की व्यापक सेवाएँ प्रदान करते हैं जिनमें शामिल हैं ऑन-साइट इंस्टॉलेशन मार्गदर्शन, कमीशनिंग, रखरखाव और तकनीकी प्रशिक्षण, और लगातार नवाचार और विद्युत पारेषण और वितरण उद्योग के विकास का समर्थन करने के लिए हमारे उत्पादों का अनुकूलन करें।
