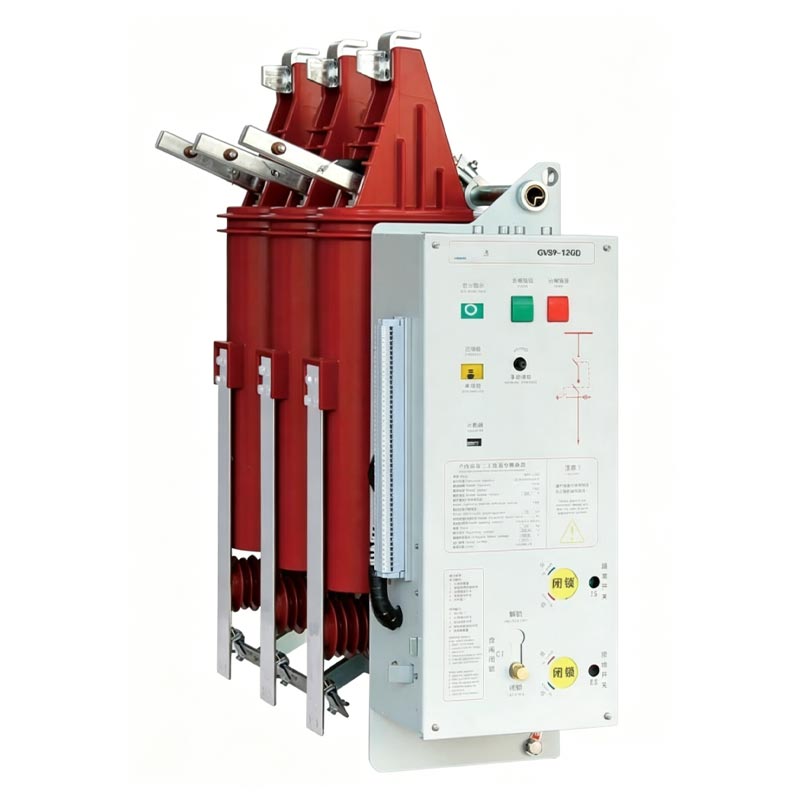

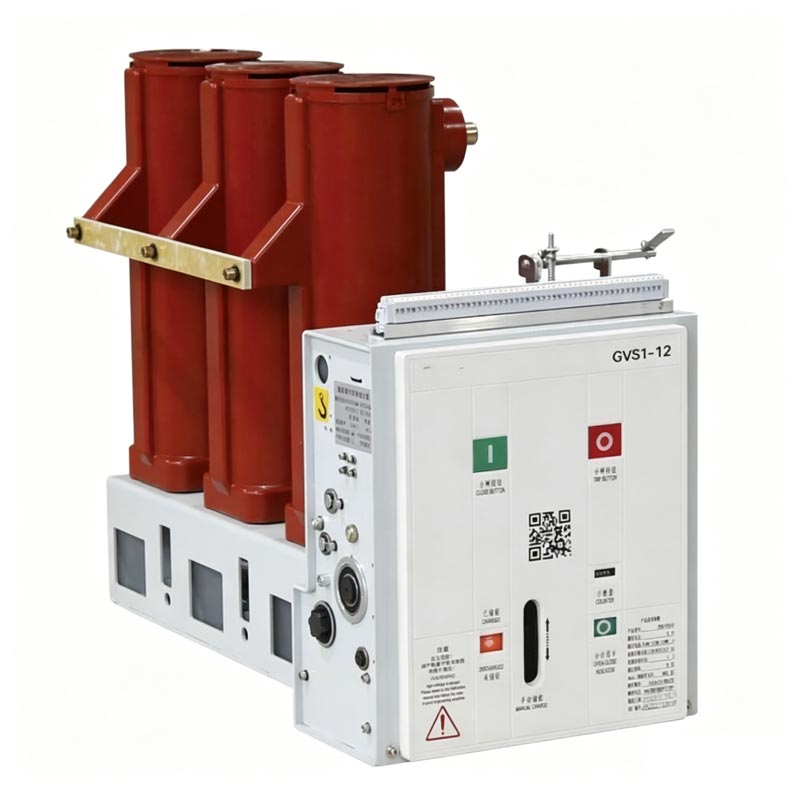

एचवी इंडोर वैक्यूम सर्किट ब्रेकर

एचवी इंडोर वैक्यूम सर्किट ब्रेकर एक इनडोर हाई-वोल्टेज थ्री-पोजीशन वैक्यूम सर्किट ब्रेकर है, जिसे इस प्रकार स्थित किया गया है "सुरक्षित, विश्वसनीय, कुशल, रखरखाव-मुक्त और सभी परिदृश्यों के लिए अनुकूल।" यह 3.6-12kV पावर के लिए उपयुक्त है सिस्टम, पारंपरिक सर्किट ब्रेकरों के दर्द बिंदुओं को संबोधित करते हैं और बिजली के लिए मुख्य सुरक्षा इकाई के रूप में कार्य करते हैं ग्रिड और औद्योगिक उपकरण।

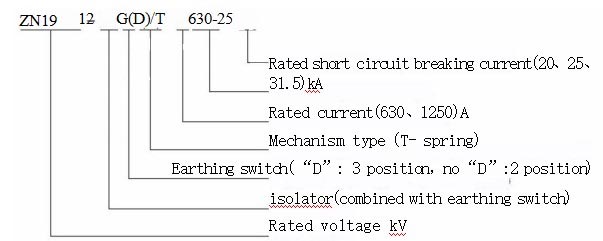

आइटम कोड और अर्थ

नोट: यदि कोई ग्राउंडिंग स्विच नहीं है, तो ग्राउंडिंग ऑपरेशन शाफ्ट एक इंटरलॉकिंग शाफ्ट और आयामों के रूप में कार्य करता है अपरिवर्तित रहें.

मुख्य लाभ

1. सुपीरियर इलेक्ट्रोमैकेनिकल प्रदर्शन और लंबी उम्र

स्थिर यांत्रिक संरचना और उत्कृष्ट विद्युत प्रदर्शन। यांत्रिक जीवन काल 3000 चक्रों तक पहुँचता है डिस्कनेक्ट स्विच, सर्किट ब्रेकर के लिए 10000 चक्र, और ग्राउंडिंग स्विच के लिए 3000 चक्र। मुख्य सर्किट सॉलिड-स्टेट एम्बेडेड पोल का उपयोग करता है, जिससे पर्यावरणीय अनुकूलन क्षमता और इन्सुलेशन विश्वसनीयता में सुधार होता है रखरखाव-मुक्त संचालन और रखरखाव लागत कम करना।

2. मॉड्यूलर डिजाइन और सुविधाजनक संचालन

मॉड्यूलर फ्रेम एक लघु डिजाइन प्राप्त करते हुए कई मुख्य घटकों को एकीकृत करता है। संचालन तंत्र कर सकता है मैन्युअल संचालन, एसी/डीसी ऊर्जा भंडारण और रिमोट कंट्रोल का समर्थन करते हुए स्वतंत्र रूप से प्रतिस्थापित और रखरखाव किया जा सकता है, विभिन्न परिचालन आवश्यकताओं को अपनाना और दक्षता में सुधार करना।

3. गलत संचालन को रोकने के लिए एकाधिक सुरक्षा

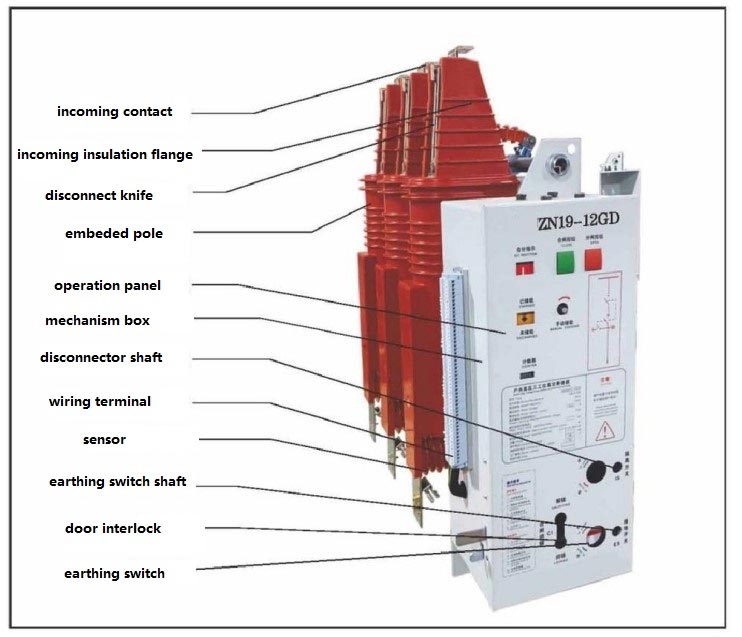

एचवी इंडोर वैक्यूम सर्किट ब्रेकर व्यापक इलेक्ट्रोमैकेनिकल इंटरलॉकिंग उपकरणों से सुसज्जित है। द ट्रिपिंग के बाद डिस्कनेक्टर में एक स्पष्ट ब्रेक होता है, कैबिनेट का दरवाजा ग्राउंडिंग स्विच के साथ इंटरलॉक किया जाता है, और आउटगोइंग लाइन एक संपर्क रहित लाइव-लाइन संकेतक सेंसर से सुसज्जित है, जो व्यापक रूप से परिचालन सुनिश्चित करती है उपकरण सुरक्षा.

4. बहुमुखी अनुप्रयोग

यह विभिन्न कैबिनेट प्रकारों के अनुकूल होता है और इसे आगे और पीछे दोनों दिशाओं में स्थापित किया जा सकता है। विभिन्न के लिए उपयुक्त लोड, यह लगातार संचालन और एकाधिक शॉर्ट-सर्किट करंट वाले परिदृश्यों के लिए विशेष रूप से उपयुक्त है रुकावटें, विविध विद्युत वितरण आवश्यकताओं को पूरा करना।

मुख्य तकनीकी पैरामीटर

वास्तविक-विश्व अनुप्रयोग मामला

पूर्वी चीन में एक मध्यम आकार के औद्योगिक और खनन उद्यम का एक केस अध्ययन उत्पाद की व्यावहारिकता की पुष्टि करता है मूल्य: उद्यम की 10kV बिजली वितरण प्रणाली में मूल रूप से पारंपरिक तेल सर्किट ब्रेकर का उपयोग किया गया था, जो प्रभावित हुआ उच्च हानियों, जटिल रखरखाव और उच्च विफलता दर (8%) से। दोषपूर्ण सर्किट को एचवी से बदलने के बाद 2023 में इंडोर वैक्यूम सर्किट ब्रेकर, रखरखाव-मुक्त संचालन हासिल किया गया, जिससे वार्षिक रखरखाव में 30,000 आरएमबी की बचत हुई लागत, ऊर्जा खपत को 68% तक कम करना, विफलता दर को 1% से कम करना, और 18 के लिए स्थिर संचालन सुनिश्चित करना विफलता के बिना महीनों. यह "लागत में कमी, दक्षता में सुधार, आदि" में उत्पाद के मूल्य को पूरी तरह से प्रदर्शित करता है सुरक्षा,'' एक आपूर्तिकर्ता के रूप में यूसुने की पेशेवर क्षमताओं को प्रदर्शित करता है।

उत्पाद उपयोग और रखरखाव निर्देश

1. लागू परिचालन शर्तें

एचवी इंडोर वैक्यूम सर्किट ब्रेकर ऊंचाई ≤1000 मीटर, भूकंपीय तीव्रता ≤8 वाले इनडोर वातावरण के लिए उपयुक्त है डिग्री, और कोई विस्फोटक क्षरण या गंभीर कंपन नहीं, दैनिक औसत आर्द्रता <95% और मासिक औसत आर्द्रता <90%. 1000 मीटर से अधिक की ऊंचाई के लिए, चयन के दौरान पेशेवर गणना की आवश्यकता होती है।

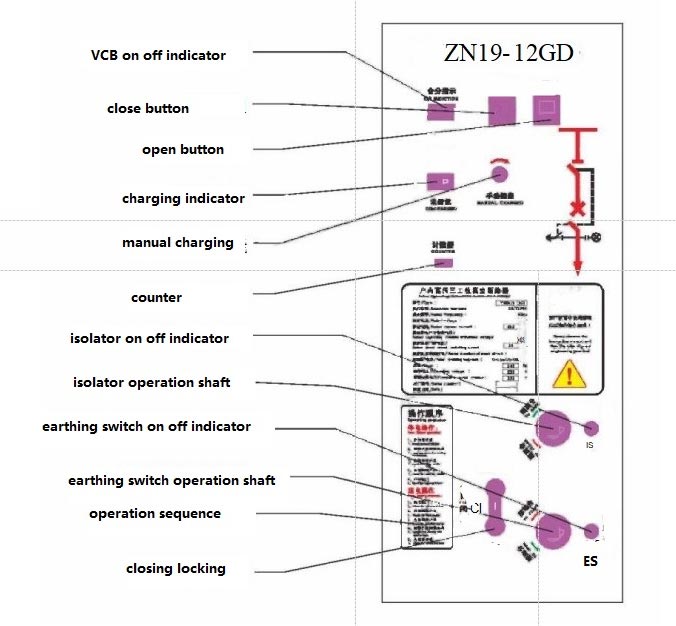

2. संचालन प्रक्रियाएँ

मैनुअल और इलेक्ट्रिक ऑपरेशन का समर्थन करता है: मैनुअल ऑपरेशन के लिए ऊर्जा के लिए एक समर्पित ऊर्जा भंडारण हैंडल की आवश्यकता होती है सर्किट ब्रेकर को बंद करने और खोलने से पहले भंडारण; विद्युत संचालन के लिए द्वितीयक शक्ति से कनेक्शन की आवश्यकता होती है नियंत्रण बटन के माध्यम से आपूर्ति, ऊर्जा भंडारण और संचालन। आइसोलेटिंग स्विच दक्षिणावर्त खुलता है और बंद हो जाता है वामावर्त. सुरक्षा के लिए कैबिनेट का दरवाजा और ग्राउंडिंग स्विच आपस में जुड़े हुए हैं।

3. रखरखाव आवश्यकताएँ

पूरी इकाई रखरखाव-मुक्त है; वैक्यूम इंटरप्रेटर का निरीक्षण केवल तभी किया जाना चाहिए जब बाहरी क्षति हो संदिग्ध. ऑपरेटिंग तंत्र को नियमित निरीक्षण की आवश्यकता होती है, और बाहरी हिस्से को 5 साल के बाद साफ किया जाना चाहिए संचालन या रखरखाव के बाद. रखरखाव योग्य कर्मियों द्वारा किया जाना चाहिए; सहायक विद्युत आपूर्ति पहले डिस्कनेक्ट किया जाना चाहिए.

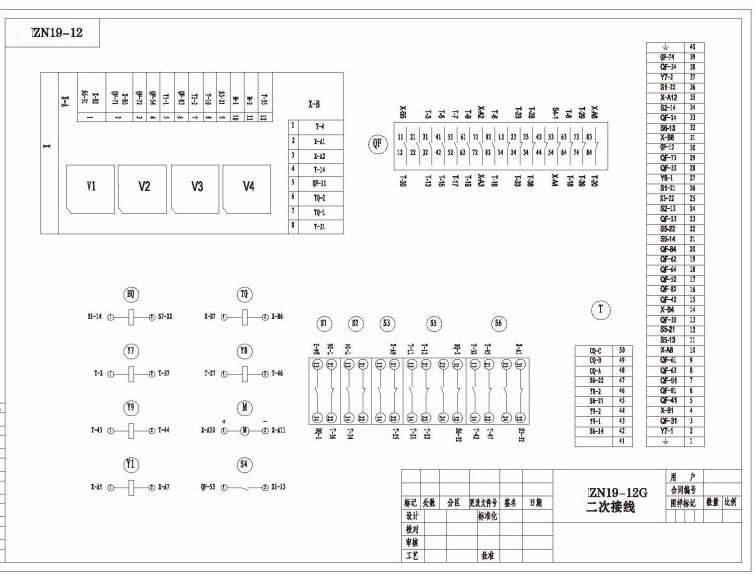

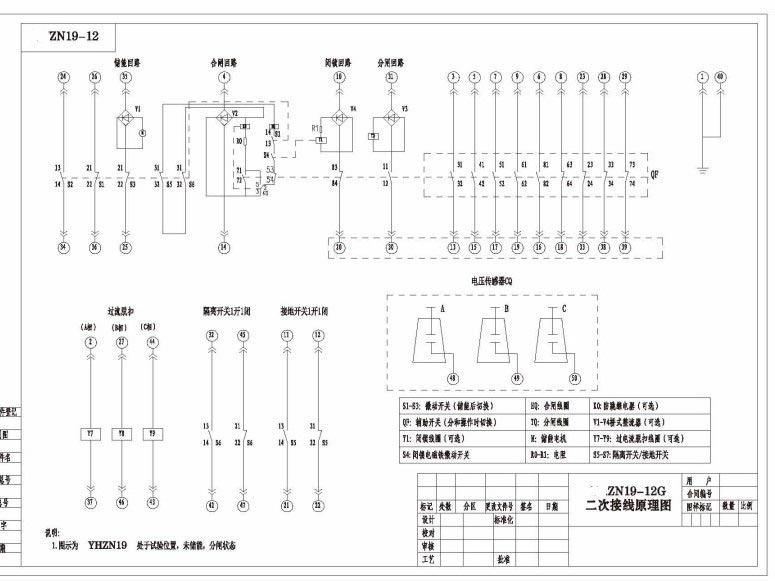

बाहरी आयाम और वायरिंग आरेख

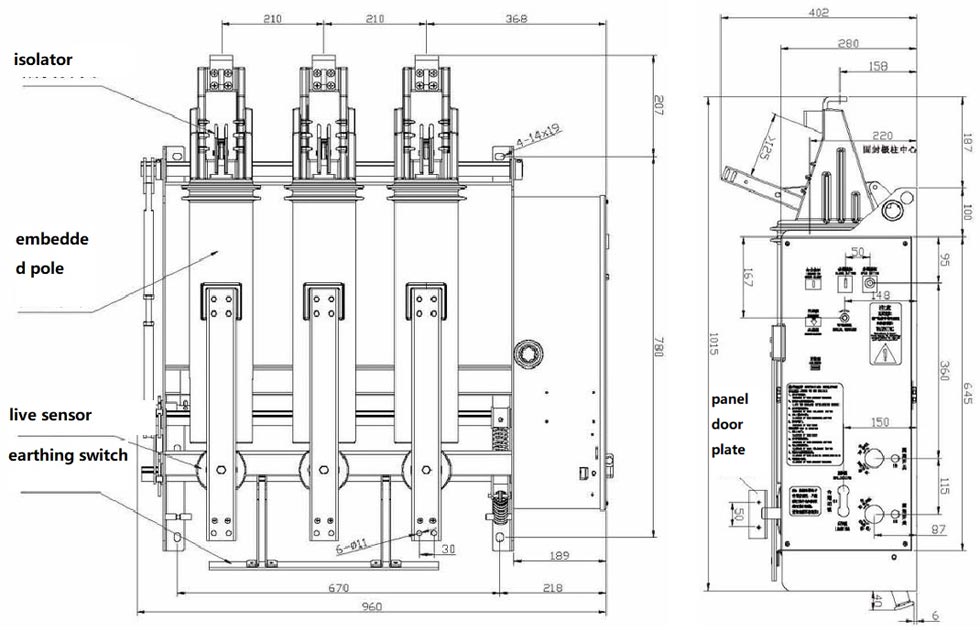

ZN19-12GD/(1250)-(31.5) उलटा स्थापना

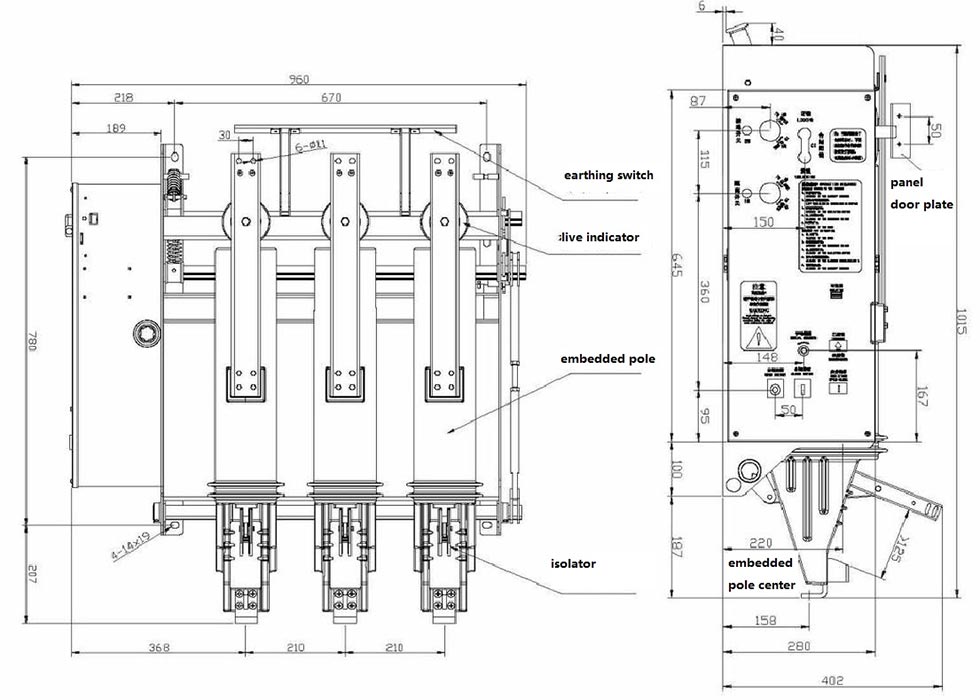

ZN19-12GD/(1250)-(31.5) सामान्य स्थापना

ब्रांड गारंटी और साझेदारी के लाभ

एक पेशेवर निर्माता के रूप में, यूसुने के पास एक आधुनिक कारखाना है। हमारा एचवी इंडोर वैक्यूम सर्किट ब्रेकर गुजरता है फैक्ट्री छोड़ने से पहले कठोर प्रदर्शन और यांत्रिक ब्रेक-इन परीक्षण; पैकेजिंग और परिवहन हैं यह सुनिश्चित करने के लिए मानकीकृत किया गया है कि उपकरण अच्छी स्थिति में आएं। चीन में एक उच्च गुणवत्ता वाले घरेलू आपूर्तिकर्ता के रूप में, यूसुने अनुकूलित समाधान, व्यापक बिक्री-पश्चात सेवा और तेज़ डिलीवरी प्रदान करता है। हमारे उत्पाद विदेशों में निर्यात किये जाते हैं, हम अपनी बेहतर गुणवत्ता के लिए उद्योग में एक पसंदीदा विकल्प बन गए हैं, और हम लगातार उपयोगकर्ताओं को विश्वसनीय सेवाएं प्रदान करते हैं बिजली वितरण समाधान.
