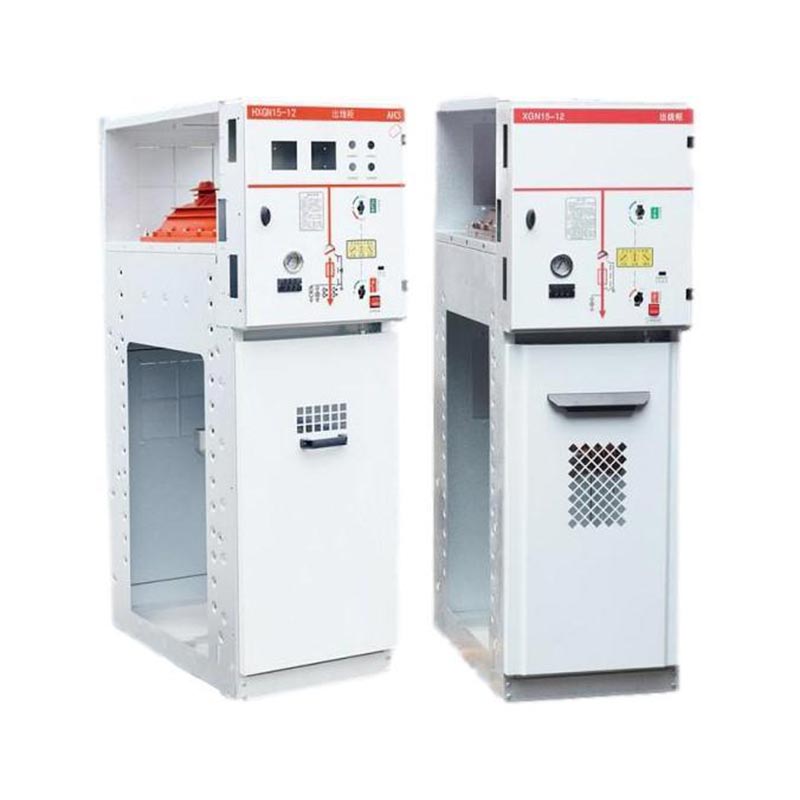

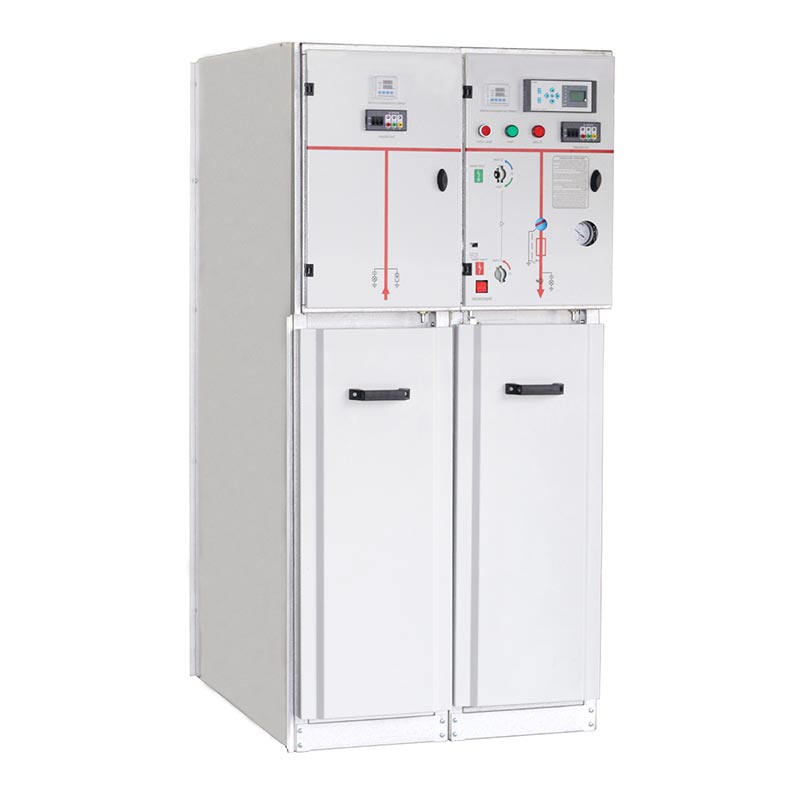

630ए एसएफ6 रिंग मुख्य इकाई

USUNE 630a Sf6 रिंग मेन यूनिट स्वतंत्र रूप से एक उच्च प्रदर्शन वाला मध्यम-वोल्टेज बिजली वितरण उपकरण है झेजियांग यूसी इलेक्ट्रिक कंपनी लिमिटेड द्वारा विकसित और निर्मित (अनुसंधान एवं विकास को एकीकृत करने वाला एक पेशेवर निर्माता, विद्युत उपकरणों का उत्पादन और बिक्री)। इस उत्पाद में एक बॉक्स-प्रकार की निश्चित धातु संलग्न संरचना का उपयोग किया गया है इन्सुलेशन और चाप-बुझाने वाले माध्यम के रूप में एसएफ 6 गैस। SF6 गैस-इंसुलेटेड स्विच फ़्यूज़ से सुसज्जित, इसका मुख्य रूप से उपयोग किया जाता है 36kV के अधिकतम रेटेड वोल्टेज और 630A के रेटेड करंट वाले द्वितीयक वितरण नेटवर्क में, पूरी तरह से अनुकूलनीय AC 50/60Hz पावर सिस्टम की बिजली आपूर्ति आवश्यकताओं के लिए।

चीन के विद्युत उपकरण उद्योग में एक अग्रणी आपूर्तिकर्ता के रूप में, USUNE उच्च गुणवत्ता वाले उत्पादन दर्शन का पालन करता है। यह 630A SF6 रिंग मुख्य इकाई कंपनी के मानकीकृत कारखाने में निर्मित होती है, जहां सख्त गुणवत्ता नियंत्रण होता है घटकों से लेकर तैयार उत्पाद तक पूरी प्रक्रिया के दौरान कार्यान्वित किया जाता है, जिससे उत्पाद की विश्वसनीयता सुनिश्चित होती है स्थिरता.

मुख्य उत्पाद विशेषताएँ

1. कॉम्पैक्ट और हल्का डिज़ाइन

630a SF6 रिंग मेन यूनिट एक कॉम्पैक्ट संरचना और हल्के डिजाइन को अपनाती है, जो प्रभावी रूप से इंस्टॉलेशन स्थान की बचत करती है और परिवहन और स्थापना लागत को कम करना। एपॉक्सी रेज़िन शेल एक टाइट सील प्रदान करता है, जो इसे उपयुक्त बनाता है छोटे मशीन रूम और पूर्वनिर्मित सबस्टेशन जैसे स्थान-बाधित परिदृश्यों के लिए, ऑन-साइट को बढ़ाना अनुप्रयोग लचीलापन.

2. उत्कृष्ट इन्सुलेशन और आर्क-सप्रेसिंग प्रदर्शन

संलग्न आवरण SF6 गैस से भरा हुआ है, जो उत्कृष्ट इन्सुलेशन और चाप-दबाने वाला प्रदर्शन प्रदान करता है। यह है नमी और प्रदूषण के प्रति अत्यधिक प्रतिरोधी, कठोर वातावरण में स्थिर संचालन की अनुमति देता है लगभग-रखरखाव-मुक्त संचालन, बाद में रखरखाव की लागत को काफी कम कर देता है।

3. सरल संचालन और आसान स्थापना

630a SF6 रिंग मेन यूनिट में एक फ्रंट-एंड केबल कनेक्शन डिज़ाइन है, जिसमें सभी नियंत्रण कार्य केंद्रीकृत हैं फ्रंट पैनल, ऑपरेशन प्रक्रिया को सरल बनाता है और ऑपरेशन और डिबगिंग की सुविधा प्रदान करता है। यह हल्का है और कॉम्पैक्ट डिज़ाइन इंस्टॉलेशन को अधिक कुशल बनाता है, जिससे इंस्टॉलेशन के बाद तेजी से तैनाती की अनुमति मिलती है।

4. प्रचुर मात्रा में सहायक उपकरण

विभिन्न सहायक उपकरण जैसे रिले, ट्रांसफार्मर और सर्ज अरेस्टर को अलग-अलग आवश्यकताओं को पूरा करने के लिए सुसज्जित किया जा सकता है विभिन्न बिजली वितरण परिदृश्यों की कार्यात्मक आवश्यकताएं, उत्पाद अनुकूलनशीलता और व्यावहारिकता को बढ़ाना।

लागू परिदृश्य

USUNE 630a SF6 रिंग मेन यूनिट का व्यापक रूप से औद्योगिक और सिविल केबल रिंग नेटवर्क और बिजली आपूर्ति टर्मिनलों में उपयोग किया जाता है। यह छोटे माध्यमिक सबस्टेशनों, स्विचिंग स्टेशनों, शहरी आवासीय बिजली वितरण के लिए विशेष रूप से उपयुक्त है। औद्योगिक और खनन उद्यम, शॉपिंग मॉल, हवाई अड्डे, सबवे, पवन ऊर्जा उत्पादन, अस्पताल, स्टेडियम, रेलवे और अन्य स्थान, विभिन्न परिदृश्यों के लिए विश्वसनीय बिजली आपूर्ति प्रदान करते हैं।

परिचालन की स्थिति

स्थिर और सुरक्षित संचालन सुनिश्चित करने के लिए, इस रिंग मुख्य इकाई की सख्त पर्यावरणीय आवश्यकताएँ हैं, जो इस प्रकार हैं:

- ऊंचाई: ≤1000 मिमी
- परिवेश का तापमान: -35℃～45℃
- सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं; मासिक औसत 90% से अधिक नहीं
- भूकंपीय प्रतिरोध: भूकंपीय तीव्रता 8 डिग्री से अधिक नहीं
- पर्यावरणीय आवश्यकताएँ: गंभीर कंपन, प्रभाव, आग, रासायनिक संक्षारण और विस्फोट के खतरों से मुक्त स्थान।

तकनीकी मापदंड

स्विचगियर संरचना और विन्यास

संचालन तंत्र

(1) डबल-फंक्शन सिंगल-स्प्रिंग ऑपरेटिंग मैकेनिज्म: टाइप K

स्विचिंग फ़ंक्शन लीवर या मोटर के साथ स्वतंत्र रूप से संचालित होता है।
ग्राउंड स्विच फ़ंक्शन एक ऑपरेटिंग लीवर का उपयोग करके स्वतंत्र रूप से खुलता और बंद होता है, और ऑपरेटिंग ऊर्जा होती है एक संपीड़न स्प्रिंग द्वारा प्रदान किया जाता है, जो संपर्क को बंद करने या डिस्कनेक्ट करने के लिए जारी किया जाता है।

(2) डबल फंक्शन डबल स्प्रिंग ऑपरेटिंग मैकेनिज्म: टाइप ए

स्विचिंग फ़ंक्शन एक लीवर या मोटर द्वारा स्वतंत्र रूप से संचालित होता है, और ऑपरेटिंग ऊर्जा एक द्वारा प्रदान की जाती है संपीड़न स्प्रिंग, जो संपर्क को बंद करने के लिए जारी किया जाता है। बटन के साथ स्वतंत्र उद्घाटन और समापन संचालन (0) या ट्रिपिंग यूनिट या शंट ट्रिपिंग डिवाइस।
ग्राउंड स्विच फ़ंक्शन एक ऑपरेटिंग लीवर के साथ स्वतंत्र रूप से संचालित होता है और ऑपरेटिंग ऊर्जा एक द्वारा प्रदान की जाती है संपीड़न स्प्रिंग, जो संपर्क को बंद करने या डिस्कनेक्ट करने के लिए जारी किया जाता है।

(3) वैकल्पिक घटक

एक इलेक्ट्रिक ऑपरेशन: AC 220V 110V; डीसी 220v 110v
सहायक स्विच
एक शंट ट्रिप कॉइल (टाइप ए मैकेनिज्म): एसी 220V 110V; डीसी 220v 110v
एक फ़्यूज़ सहायक संकेतक स्विच को फ़्यूज़ करता है
भू दोष सूचक

स्विच और फ़्यूज़ सुरक्षा कक्ष

SF6 से भरे बाड़े में 1 स्विचगियर स्विच और अर्थिंग स्विच।
सभी एक ही क्षैतिज तल में 2 बसबार, इस प्रकार बाद में स्विचबोर्ड एक्सटेंशन और मौजूदा उपकरणों से कनेक्शन को सक्षम करते हैं।
3 कनेक्शन सामने से पहुंच योग्य, निचले स्विच और अर्थिंग स्विच टर्मिनलों या निचले फ्यूज-धारक से कनेक्शन। यह कम्पार्टमेंट सुरक्षा इकाइयों के लिए एमवी फ़्यूज़ से डाउनस्ट्रीम एक अर्थिंग स्विच से भी सुसज्जित है।
4 ऑपरेटिंग तंत्र में स्विच और अर्थिंग स्विच को संचालित करने और संबंधित संकेतों (सकारात्मक ब्रेक) को सक्रिय करने के लिए उपयोग किए जाने वाले तत्व शामिल हैं।
5 टर्मिनल ब्लॉक की कम वोल्टेज स्थापना (यदि मोटर विकल्प स्थापित है), एलवी फ़्यूज़ और कॉम्पैक्ट रिले डिवाइस। यदि अधिक स्थान की आवश्यकता हो तो पैनल की ऊंचाई बढ़ाई जा सकती है।

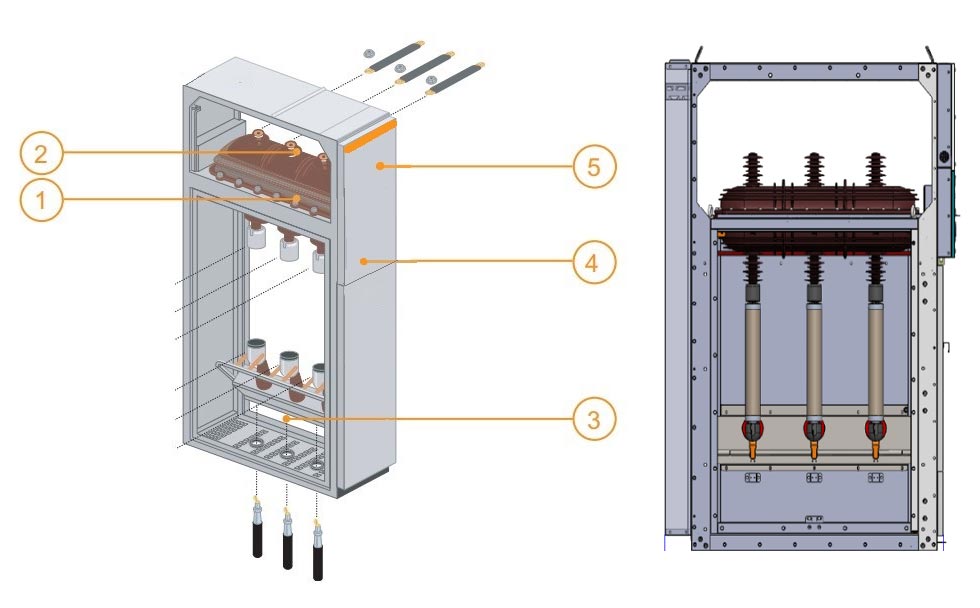

① बसबार कमरा
② मुख्य स्विच
③ केबल रूम
④ ऑपरेटिंग तंत्र, इंटरलॉकिंग तंत्र और कम दबाव नियंत्रण कक्ष

पूरे स्विचगियर कैबिनेट को ऊपरी और निचली दो इकाइयों में विभाजित किया जा सकता है, कैबिनेट की ऊपरी इकाई में शामिल हैं बस रूम, लोड स्विच, ऑपरेटिंग मैकेनिज्म रूम और लो वोल्टेज रूम, और निचली इकाई को केबल से अलग किया जाता है कमरा. पूरी ऊपरी इकाई को बदला जा सकता है।

◇ बसबार कक्ष

बसबार कक्ष को कैबिनेट के ऊपरी भाग पर व्यवस्थित किया गया है। बसबार कक्ष में, मुख्य बसबार जुड़े हुए हैं एक साथ और स्विचगियर की पूरी पंक्ति के माध्यम से चलाएँ।

◇ लोड ब्रेक स्विच

स्विच रूम एसएफजी प्रकार के सल्फर हेक्साफ्लोराइड लोड स्विच से सुसज्जित है। लोड स्विच का शेल बनाया गया है एपॉक्सी राल डाला जाता है, इन्सुलेटिंग माध्यम के रूप में सल्फर हेक्साफ्लोराइड (एसएफ 6) गैस से भरा जाता है, और शेल प्रदान किया जाता है एक अवलोकन छिद्र के साथ. स्विच रूम सुसज्जित किया जा सकता है

ग्राहकों की आवश्यकताओं के अनुसार SF6 गैस घनत्व मीटर या अलार्म संपर्क के साथ गैस घनत्व के साथ।

◇ केबल रूम

लोड स्विच कैबिनेट में एक विशाल केबल रूम है, जिसका उपयोग मुख्य रूप से केबल कनेक्शन के लिए किया जाता है, ताकि सिंगल-कोर या तीन-कोर केबलों को सरलतम बिना परिरक्षित केबल हेड का उपयोग करके जोड़ा जा सकता है, और पर्याप्त जगह भी हो सकती है लाइटनिंग अरेस्टर, करंट ट्रांसफार्मर, लोअर ग्राउंड स्विच और अन्य घटकों को समायोजित करें। के अनुसार मानक डिजाइन, कैबिनेट दरवाजे में एक अवलोकन खिड़की और एक सुरक्षा इंटरलॉक डिवाइस है। केबल रूम बॉटम प्लेट सील कवर और सपोर्ट ब्रैकेट के साथ उचित आकार के केबल क्लैंप के साथ। केबल रूम बॉटम प्लेट और डोर फ्रेम हो सकता है केबल स्थापना की सुविधा के लिए हटा दिया गया।

◇ ऑपरेटिंग मैकेनिज्म, इंटरलॉकिंग मैकेनिज्म और कम दबाव नियंत्रण कक्ष

इंटरलॉक्ड मैकेनिज्म रूम एक नियंत्रण कक्ष के रूप में भी कार्य करता है। लो-वोल्टेज कक्ष स्प्रिंग-संचालित से सुसज्जित है एक स्थिति संकेतक और एक यांत्रिक इंटरलॉकिंग डिवाइस के साथ तंत्र, और सहायक से भी सुसज्जित किया जा सकता है संपर्क, ट्रिप कॉइल्स, आपातकालीन ट्रिप तंत्र, कैपेसिटिव लाइव डिस्प्ले, कुंजी ताले और इलेक्ट्रिक ऑपरेटिंग डिवाइस। साथ ही, कम दबाव वाले कक्ष स्थान को नियंत्रण लूप, मीटर और सुरक्षात्मक से भी सुसज्जित किया जा सकता है रिले, और 750 मिमी चौड़े कैबिनेट में अधिक सहायक उपकरण के लिए दो समान कम दबाव वाले कक्ष हैं।

संलग्नक विन्यास पैरामीटर

आने वाली एल.बी.एस

ट्रैफो रक्षा करें

पैमाइश

Cbog w/.मीटर

सीबी आउटगोइंग

ऑपरेशन का वर्णन

1.हैंडल का संचालन: स्विचगियर के सामने खड़े होकर, हैंडल के शीर्ष को पकड़ें और आगे की ओर धकेलें, दूसरे हाथ से हैंडल के सिरे को पकड़कर घुमाएँ।
2.सुनिश्चित करें कि बिजली आपूर्ति से पहले कैबिनेट का दरवाजा ठीक से बंद कर दिया गया है या ग्राउंडिंग से अलग कर दिया गया है।
3.बिजली चालू करने और बंद करने से पहले स्विच प्रेशर गेज की जांच अवश्य की जानी चाहिए।

पावर ऑन

1. पुष्टि करें कि कैबिनेट का दरवाज़ा बंद है। ऊपरी ऑपरेटिंग छेद में हैंडल डालें और अलग ब्रेक की आवाज़ सुनने तक वामावर्त 180° घुमाएँ। पैनल का केंद्रीय संकेतक स्थिति में है; निचला दरवाज़ा बंद है और ग्राउंडिंग स्विच बंद है।
2. ऑपरेटिंग हैंडल को निचले ऑपरेटिंग छेद में डालें और बंद होने की आवाज सुनने तक दक्षिणावर्त 180° घुमाएँ; पैनल का केंद्रीय संकेतक स्थिति डी में है; स्विच चालू हो जाएगा, और फिर बिजली आपूर्ति का कार्य पूरा हो जाएगा।

बिजली बंद

1.स्विच ऑफ करें: ऑपरेटिंग हैंडल को निचले ऑपरेटिंग होल में डालें और वामावर्त दिशा में 180° घुमाएं जब तक कि आवाज सुनाई न दे। ब्रेक वॉइस को अलग करना (यदि कोई बटन है तो सीधे उपयोग करें); पैनल का केंद्र स्थिति में है, फिर स्विच बंद हो जाएगा.
2. यह सुनिश्चित करने के लिए कि केबल रूम विद्युत रूप से तटस्थ है, जांचें कि लाइव डिस्प्ले चालू है या नहीं; ऑपरेटिंग हैंडल डालें ऊपरी ऑपरेटिंग छेद में और समापन आवाज सुनने तक दक्षिणावर्त 180° घुमाएँ; का केंद्रीय संकेतक पैनल अपनी स्थिति में है और निचला दरवाज़ा खुला है; ग्राउंडिंग स्विच बंद है और फिर बिजली बाधित हो गई है पूरा हो गया है.

परिवहन एवं भंडारण

जब स्विच कैबिनेट नीचे की प्लेट पर तय हो जाती है, तो इसे फोर्कलिफ्ट द्वारा फावड़ा किया जा सकता है। जब यह तली पर स्थिर न हो प्लेट, स्विच कैबिनेट को फहराया जाना चाहिए या पूरी तरह से ले जाया जाना चाहिए, लेकिन इसे किसी भी समय लंबवत रूप से ले जाया जाना चाहिए और कैबिनेट में घटकों को नुकसान से बचाने के लिए इसे पलटा नहीं जाना चाहिए। स्विचगियर (बाहरी पैकेजिंग के साथ भी) इसे अधिक समय तक बाहर संग्रहित नहीं करना चाहिए।

रखरखाव

◇ रिंग कैबिनेट सामान्य परिस्थितियों में तीन साल तक रखरखाव-मुक्त है।

◇ लोड स्विच के सिंगल-स्प्रिंग और डबल-स्प्रिंग ऑपरेटिंग तंत्र रखरखाव-मुक्त हैं और नहीं किसी स्नेहन की आवश्यकता है.

◇ रिले सुरक्षा उपकरण को लगाने से पहले निर्माता की आवश्यकताओं के अनुसार जांच की जाएगी ऑपरेशन.

◇ रिंग नेटवर्क कैबिनेट का रखरखाव चक्र आम तौर पर वर्ष में एक बार होता है, और विशिष्ट रखरखाव उपाय होते हैं निम्नानुसार कार्यान्वित किया जाएगा:
(1) सभी विद्युत कनेक्शनों (मुख्य बस, स्विच, केबल, मीटरिंग उपकरण) को तदनुसार कस लें स्थापना निर्देशों की आवश्यकताएँ.
(2) सभी घटकों (मुख्य स्विच, सहायक स्विच, ट्रिप मैकेनिज्म, मोटर, आदि) को वैक्यूम करें और उपस्थिति का संचालन करें निरीक्षण.
(3) ग्राउंड स्विच सहित सभी स्विचों पर एकल समापन/उद्घाटन ऑपरेशन करें।
(4) विद्युत अनुक्रमिक के लिए सहायक नियंत्रण बिजली आपूर्ति चालू करें (रिमोट कंट्रोल सिग्नल न दें)। ऑपरेशन.

आदेश किया हुआ माल

जब स्विच कैबिनेट फ़ैक्टरी छोड़ेगा तो निम्नलिखित दस्तावेज़ और अनुलग्नक कैबिनेट के साथ सौंपे जाएंगे:

◇ उत्पाद योग्य प्रमाणपत्र
◇ उत्पाद उपयोग निर्देश
◇ उत्पाद इंजीनियरिंग डिज़ाइन डेटा
◇ कैबिनेट सहायक उपकरण स्विच करें:
◇ प्रत्येक माउंटिंग संयोजन एक लोड स्विच ऑपरेटिंग हैंडल से सुसज्जित है।

उत्पादों का ऑर्डर करते समय उपयोगकर्ताओं को निम्नलिखित जानकारी प्रदान करनी चाहिए:

◇ मुख्य सर्किट वायरिंग योजना और विशेष तकनीकी आवश्यकताएँ
◇ स्विचगियर स्थापना योजना।
◇ स्विच कैबिनेट घटक मॉडल विनिर्देश और सहायक लूप, नियंत्रण लूप योजनाबद्ध आरेख (यदि आवश्यक)
◇ लिखित जानकारी के लिए अन्य विशेष अनुरोध।
