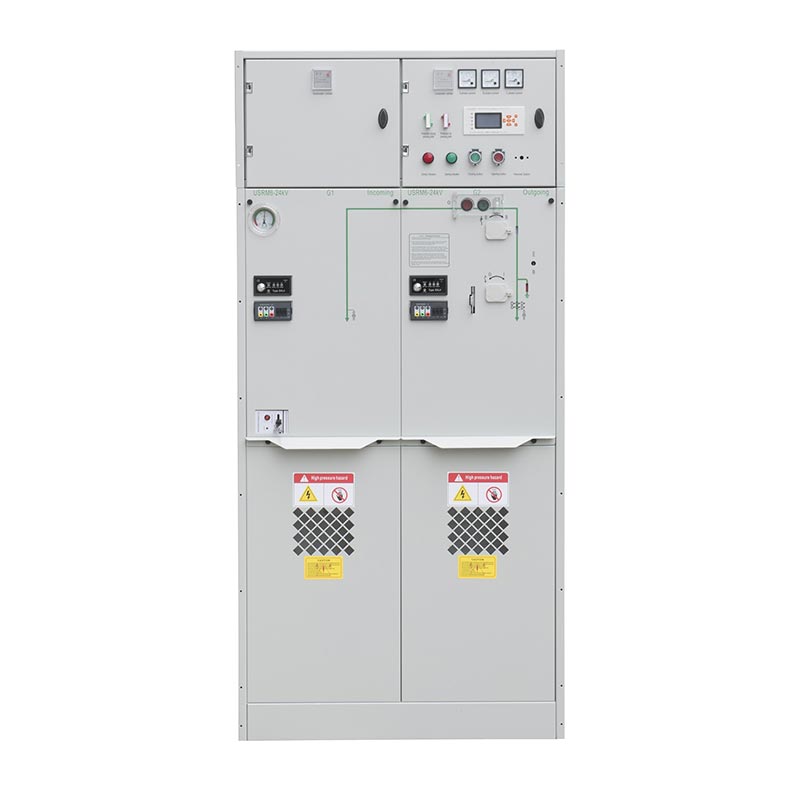

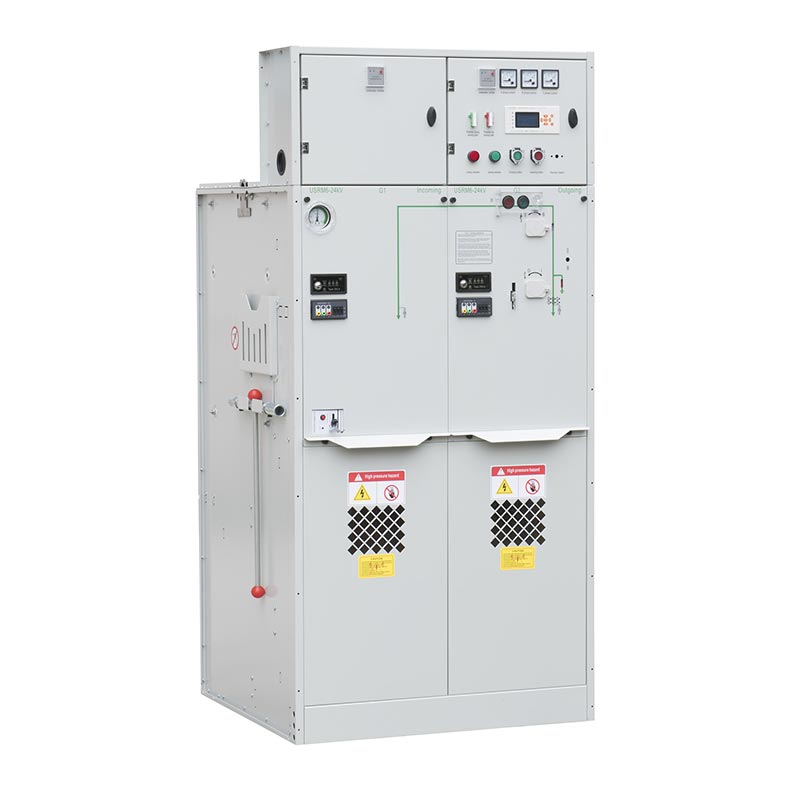

Sf6 गैस इंसुलेटेड स्विचगियर

यूएसआरएम6 सीरीज एसएफ6 गैस इंसुलेटेड स्विचगियर यूएसयूएनई द्वारा स्वतंत्र रूप से विकसित एक पूरी तरह से इंसुलेटेड सिस्टम है। यह मुख्य है सर्किट स्विच प्रदर्शन और सभी विद्युत घटकों को दबावयुक्त SF6 गैस से सील और इन्सुलेट किया जाता है। पूरी तरह से संलग्न संरचना पूरे उपकरण को बाहरी पर्यावरणीय प्रभावों से बचाती है, प्रभावी ढंग से संचालन सुनिश्चित करती है विश्वसनीयता और कार्मिक सुरक्षा, अपने पूरे जीवन चक्र में रखरखाव-मुक्त संचालन प्राप्त करना। उत्पाद एक मानक मॉड्यूलर इकाई और निश्चित संयोजन मॉड्यूलर इकाई डिजाइन को अपनाता है, जो विस्तार योग्य मुख्य बसबार चयन का समर्थन करता है। यह पूर्ण मॉड्यूलरिटी, पूर्ण इन्सुलेशन और पूर्ण संलग्नक प्राप्त करता है, जिससे मिलते समय उच्च विश्वसनीयता और सुरक्षा सुनिश्चित होती है रिच के माध्यम से पावर ग्रिड नोड्स, अंतिम उपयोगकर्ताओं और माध्यमिक सबस्टेशनों की लचीली और कॉम्पैक्ट स्विचगियर आवश्यकताएं मॉड्यूल संयोजन.

मुख्य उत्पाद विशेषताएँ

1. मॉड्यूलर डिजाइन, लचीला संयोजन

लोड स्विच यूनिट (सी), लोड स्विच + फ्यूज संयोजन यूनिट (एफ), सर्किट जैसे कई कार्यात्मक मॉड्यूल को एकीकृत करना ब्रेकर इकाइयां (वी), मीटरिंग इकाइयां (एम), और बसबार पीटी इकाइयां (पीटी), इसे स्वतंत्र रूप से रिंग मुख्य इकाइयों में जोड़ा जा सकता है, विभिन्न बिजली वितरण परिदृश्यों और उपयोगकर्ता की जरूरतों के लिए लचीले ढंग से अनुकूलन, उत्पाद में उल्लेखनीय सुधार प्रयोज्यता और लचीलापन.

2. पूरी तरह से इंसुलेटेड संलग्न संरचना

Sf6 गैस इंसुलेटेड स्विचगियर मुख्य सर्किट अनुभाग (मुख्य बसबार) और स्विच प्रदर्शन को एक के भीतर समाहित किया गया है स्टेनलेस स्टील वेल्डेड गैस बॉक्स। मुख्य सर्किट गैस बॉक्स बुशिंग के अनुरूप बाहर से जुड़ा हुआ है DIN47636 मानक। इनकमिंग और आउटगोइंग केबल पूरी तरह से इंसुलेटेड संलग्न वियोज्य कनेक्टर का उपयोग करके जुड़े हुए हैं। द गैस बॉक्स IP67 सुरक्षा रेटिंग का दावा करता है, जो बाहरी वातावरण को प्रभावी ढंग से अलग करता है और अल्पकालिक बाढ़ प्रदान करता है और संक्षेपण संरक्षण, कठोर परिस्थितियों में भी स्थिर संचालन सुनिश्चित करना।

3. लचीला और विस्तार योग्य डिज़ाइन

इसे मानक कैबिनेट-प्रकार, गैर-विस्तार योग्य निश्चित रिंग बनाने के लिए विभिन्न मानक मॉड्यूलर इकाइयों के साथ जोड़ा जा सकता है नेटवर्क स्विच (एक एकल SF6 इंसुलेटेड गैस बॉक्स को 6 इकाइयों तक जोड़ा जा सकता है)। इसके साथ भी जोड़ा जा सकता है विस्तार योग्य इकाइयों को बनाने के लिए विभिन्न मॉड्यूल, समर्पित पूरी तरह से इंसुलेटेड बसबार के माध्यम से विभिन्न संयोजन रूपों को प्राप्त करना विभिन्न क्षेत्रों, प्रकारों और ग्राहकों की बिजली प्रेषण आवश्यकताओं को पूरा करने के लिए कनेक्टर।

4. उच्च सुरक्षा और विश्वसनीयता

मुख्य सर्किट घटकों और स्विच प्रदर्शन को स्टेनलेस स्टील गैस बॉक्स के भीतर समाहित किया गया है, जो इससे जुड़ा है जीवित भागों के सीधे संपर्क से बचने के लिए झाड़ियों के माध्यम से बाहर। विश्वसनीय दबाव राहत उपकरणों से सुसज्जित और चैनल, यह दुर्घटनाओं के मामले में कर्मियों और उपकरणों की सुरक्षा को प्रभावी ढंग से बचाता है। एक व्यापक यांत्रिक इंटरलॉकिंग डिवाइस गलत संचालन के जोखिम को कम करता है, सुरक्षा और विश्वसनीयता को और बढ़ाता है।

5. परिचालन तंत्र की उच्च विश्वसनीयता

SF6 गैस इंसुलेटेड स्विचगियर एक स्व-विकसित और डिज़ाइन किए गए स्प्रिंग ऑपरेटिंग तंत्र से सुसज्जित है। के माध्यम से डिजाइन से लेकर उत्पादन और ब्रेक-इन तक व्यापक गुणवत्ता नियंत्रण, तंत्र की विश्वसनीयता और स्थिरता है सुनिश्चित किया गया, यूएसआरएम6 श्रृंखला और समान एसएफ6 गैस-इन्सुलेटेड के लिए उच्च गुणवत्ता वाला ऑपरेटिंग तंत्र समाधान प्रदान किया गया स्विचगियर.

तकनीकी पैरामीटर और उपयोग की शर्तें

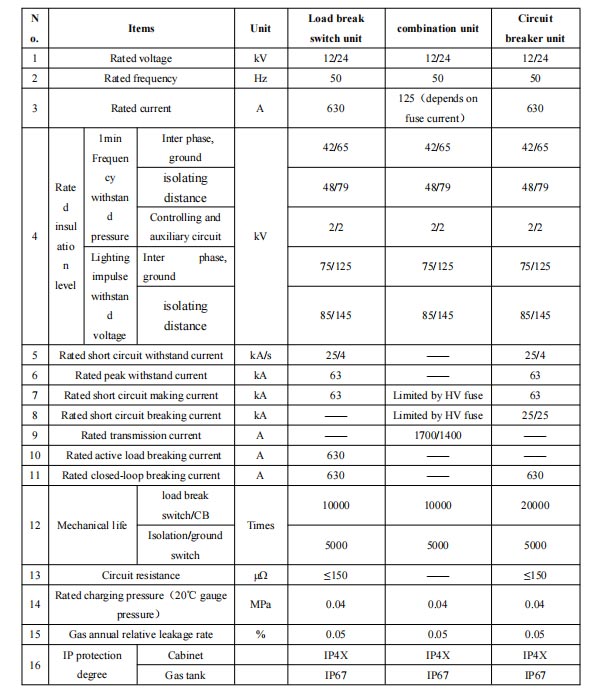

1. मुख्य तकनीकी पैरामीटर

2. उपयोग की शर्तें

- अलरवैया: ≤4000 मीटर (1000 मीटर से ऊपर की ऊंचाई के लिए, कृपया मुद्रास्फीति के दबाव को समायोजित करने के लिए आपूर्तिकर्ता को पहले से सूचित करें; 2000 मीटर से ऊपर की ऊंचाई के लिए, कैबिनेट के भीतर ओवरवॉल्टेज को खत्म करने के लिए दबाव को समायोजित करें।)
- परिवेश का तापमान: अधिकतम +50℃, न्यूनतम -40℃, 24 घंटे का औसत तापमान 35℃ से अधिक नहीं
- परिवेश आर्द्रता: 24 घंटे सापेक्ष आर्द्रता 95% से अधिक नहीं, मासिक सापेक्ष आर्द्रता 90% से अधिक नहीं
- स्थापना वातावरण: आसपास के वातावरण में कोई विस्फोटक या संक्षारक गैसें नहीं; स्थापना स्थल पर कोई गंभीर कंपन या प्रभाव नहीं; GB/T5582 में निर्दिष्ट प्रदूषण स्तर कक्षा III से अधिक नहीं होना चाहिए।

3. लागू मानक

उत्पाद सुनिश्चित करने के लिए GB3804-2004 और GB1984-2014 जैसे कई राष्ट्रीय और उद्योग मानकों का सख्ती से पालन किया जाता है व्यावसायिकता और अधिकार, विभिन्न उपयोग परिदृश्यों की आवश्यकताओं को पूरा करना।

अनुप्रयोग परिदृश्य

Sf6 गैस इंसुलेटेड स्विचगियर कई कार्यों को एकीकृत करता है और छोटे आकार जैसे फायदे का दावा करता है। रखरखाव-मुक्त संचालन, और बाहरी पर्यावरणीय कारकों से अप्रभावित मुख्य सर्किट। यह विशेष रूप से उपयुक्त है भूमिगत, उच्च ऊंचाई और तटीय स्थानों जैसे कठोर वातावरण के लिए, और इसका व्यापक रूप से औद्योगिक और में उपयोग किया जाता है चीन और विश्व स्तर पर खनन उद्यम, रेलवे, हवाई अड्डे, शहर केंद्र और आवासीय क्षेत्र, स्थिर और प्रदान करते हैं विभिन्न बिजली वितरण प्रणालियों के लिए विश्वसनीय बिजली आपूर्ति समर्थन।

संचालन, परिवहन और रखरखाव

1. संचालन प्रक्रियाएँ

सभी स्विचों को मिलान वाले हैंडल का उपयोग करके संचालित किया जाना चाहिए। लोड स्विच/वैक्यूम स्विच और संबंधित ग्राउंडिंग स्विच यांत्रिक रूप से इंटरलॉक किए गए हैं, और आकस्मिक संचालन को रोकने के लिए अतिरिक्त पैडलॉक जोड़े जा सकते हैं। ग्राउंडिंग स्विच एक त्वरित-ऑपरेशन तंत्र को नियोजित करते हैं: हैंडल का दक्षिणावर्त घुमाव सर्किट को बंद कर देता है, वामावर्त घुमाने से यह खुल जाता है। लोड स्विच-फ्यूज संयोजन इकाई या सर्किट को खोलने या बंद करने से पहले ब्रेकर, ऊर्जा संग्रहित होनी चाहिए। ऊर्जा भंडारण पूरा होने के बाद, खोलने या बंद करने के लिए हरा बटन दबाएं सर्किट. उत्पाद पांच सुरक्षा इंटरलॉक कार्यों से सुसज्जित है; बिजली आपूर्ति और विच्छेदन संचालन विनिर्देशों का कड़ाई से पालन करना होगा।

2. परिवहन और भंडारण

Sf6 गैस इंसुलेटेड स्विचगियर उत्थापन और फोर्कलिफ्ट हैंडलिंग के लिए लिफ्टिंग रिंग्स से सुसज्जित है। प्राप्ति पर, परिवहन के दौरान किसी भी क्षति का निरीक्षण करें; किसी भी क्षति की सूचना तुरंत वाहक को दी जानी चाहिए। अनपैक करने के बाद, ऑपरेटिंग हैंडल की अखंडता की जांच करें, सुनिश्चित करें कि दबाव गेज सूचक हरे क्षेत्र में है, और कार्यान्वित करें यांत्रिक भागों पर कार्यात्मक परीक्षण। किसी भी दोष या चूक की सूचना आपूर्तिकर्ता को तुरंत दी जानी चाहिए। पहले स्थापना और उपयोग, सूखी, हवादार जगह पर और उचित रूप से ढककर रखें।

3. रखरखाव निर्देश

Sf6 गैस इंसुलेटेड स्विचगियर के सभी घटक अपने निर्दिष्ट सेवा जीवन के भीतर रखरखाव-मुक्त हैं। गैस टैंक स्टेनलेस स्टील से बना है; क्षतिग्रस्त उपकरण पैनलों को जंग से बचाने के लिए तुरंत पेंट से मरम्मत की जानी चाहिए सुरक्षा. बाहरी रूप से लगे यांत्रिक हिस्से संचालन और प्रतिस्थापन की सुविधा प्रदान करते हैं; संक्षारण संरक्षण और शिपमेंट से पहले स्नेहन लगाया गया है। अत्यधिक वातावरण में, घूमने वाले हिस्सों को नियमित निरीक्षण की आवश्यकता होती है और रखरखाव, और यदि आवश्यक हो तो प्रतिस्थापन। सामान्य परिचालन स्थितियों के तहत, कोई विशेष निरीक्षण नहीं होता है आवश्यक; ऑपरेशन से पहले, सुनिश्चित करें कि दबाव नापने का यंत्र ग्रीन ज़ोन में है।

सिग्नल संकेत और नियंत्रण घटक

1. हाई-वोल्टेज लाइव-लाइन डिस्प्ले और इंटरलॉकिंग डिवाइस

इसमें लाइव-लाइन घटक पहचान और चरण सत्यापन फ़ंक्शन शामिल हैं। विद्युत इंटरलॉकिंग और एक मिलान चुंबकीय लॉक आने वाली केबल के सक्रिय होने पर केबल डिब्बे के दरवाजे को खुलने से रोकता है, यह सुनिश्चित करता है कार्मिक सुरक्षा.

2. दोष सूचक

आवश्यकतानुसार पैनल फॉल्ट इंडिकेटर से सुसज्जित किया जा सकता है। चरण-दर-चरण या जमीनी खराबी की स्थिति में, कार्मिक अलार्म संकेतक के माध्यम से सक्रिय स्थिति और गलती क्षेत्र की पुष्टि कर सकता है, जल्दी से गलती बिंदु का पता लगा सकता है। अलार्म गलती अनुभाग की पुष्टि करने में गश्ती कर्मियों की सहायता के लिए निगरानी केंद्र को जानकारी प्रेषित की जा सकती है और स्थान.

3. माइक्रो कंप्यूटर सुरक्षा और नियंत्रण उपकरण

एक डिजिटल करंट और वोल्टेज सुरक्षा और माप उपकरण जो सुरक्षा, माप और के लिए उपयुक्त है लाइनों और वितरण ट्रांसफार्मर जैसे प्राथमिक उपकरणों का नियंत्रण। यह पारंपरिक विद्युत चुम्बकीय की जगह ले सकता है रिले सुरक्षा. उपयोगकर्ता टर्मिनल नेटवर्किंग के माध्यम से, यह व्यवस्थित बिजली खपत का पता लगाने, अलार्म, का एहसास कर सकता है नियंत्रण, और बुद्धिमान पावर इंटरनेट, बिजली वितरण प्रणाली के खुफिया स्तर में सुधार।

आपूर्तिकर्ता प्रतिबद्धता

Sf6 गैस इंसुलेटेड स्विचगियर के एक पेशेवर निर्माता और आपूर्तिकर्ता के रूप में, झेजियांग यूसिएन इलेक्ट्रिक कंपनी लिमिटेड है वैश्विक ग्राहकों को उच्च गुणवत्ता वाले यूएसआरएम6 श्रृंखला उत्पाद उपलब्ध कराने के लिए प्रतिबद्ध है। हमारे पास एक व्यापक प्री-सेल है, बिक्री, और बिक्री के बाद सेवा प्रणाली: पूर्व-बिक्री में तकनीकी परामर्श और समाधान डिजाइन शामिल है; बिक्री शामिल है स्थापना मार्गदर्शन और कमीशनिंग; और बिक्री के बाद समय पर रखरखाव और स्पेयर पार्ट्स की आपूर्ति शामिल है। हमारा फैक्ट्री गुणवत्ता-प्रथम सिद्धांत का पालन करती है, उत्पादों को पूरा करने के लिए उत्पादन के सभी पहलुओं को सख्ती से नियंत्रित करती है मानक और उपयोगकर्ता की ज़रूरतें, चीन में बिजली वितरण क्षेत्र में उपयोगकर्ताओं के लिए एक विश्वसनीय भागीदार बनने का प्रयास कर रहा है और विश्व स्तर पर.
