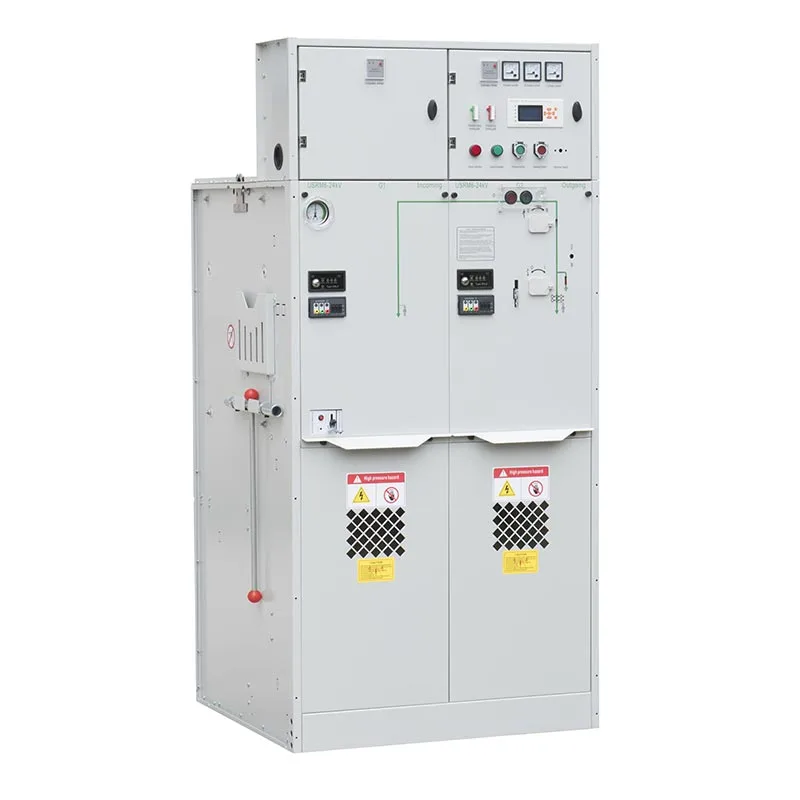

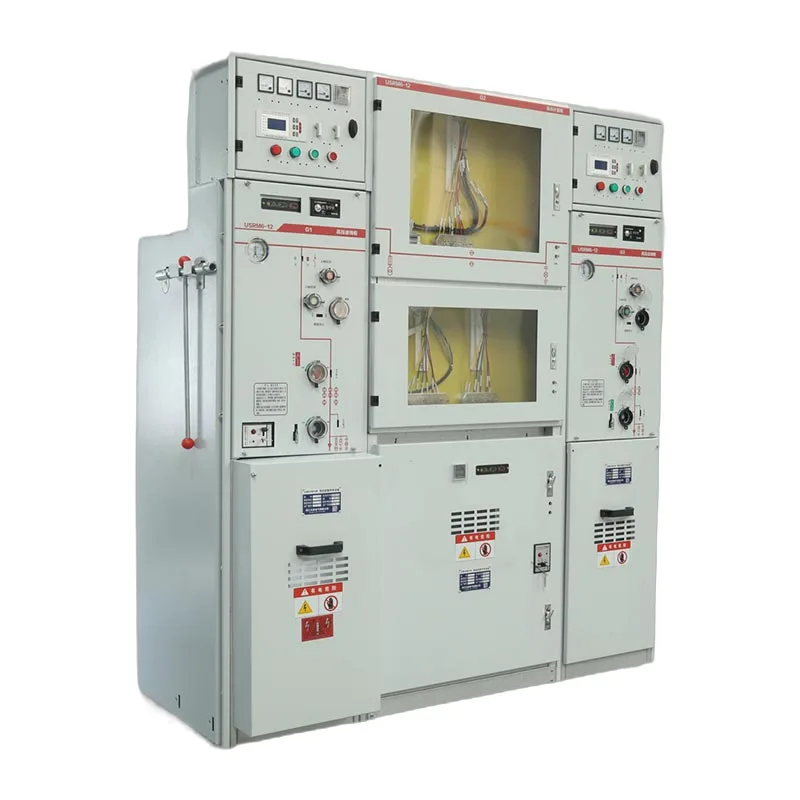

पारंपरिक स्विचगियर से अलग, जो इंस्टॉलेशन वातावरण पर बहुत अधिक निर्भर करता है, Usune 11kv Sf6 Gis गैस इंसुलेटेड स्विचगियर एक सीलबंद गैस डिब्बे के अंदर मुख्य विद्युत घटकों को अलग करता है। एकीकृत यांत्रिक इंटरलॉकिंग सिस्टम गलत संचालन को रोकने में मदद करता है, ऑपरेटर सुरक्षा और उपकरण विश्वसनीयता दोनों में सुधार करता है।
स्विचगियर का व्यापक रूप से ट्रांसफार्मर सबस्टेशन, औद्योगिक बिजली वितरण प्रणाली, वाणिज्यिक भवनों में उपयोग किया जाता है। बुनियादी ढांचा परियोजनाएं और अन्य 11kV मध्यम-वोल्टेज अनुप्रयोग जहां सुरक्षा, विश्वसनीयता और आसान संचालन हैं आवश्यक.
मुख्य सर्किट घटक एक सीलबंद SF6 गैस टैंक के अंदर संलग्न हैं, जिससे बाहरी संपर्क कम हो जाता है पर्यावरणीय स्थितियाँ. यह डिज़ाइन विद्युत घटकों को धूल, नमी, प्रदूषण आदि से बचाने में मदद करता है संक्षेपण, दीर्घकालिक परिचालन स्थिरता में सुधार।
संलग्न संरचना पारंपरिक एयर-इंसुलेटेड स्विचगियर की तुलना में जगह की आवश्यकता को भी कम कर देती है Usune 11kv Sf6 Gis गैस इंसुलेटेड स्विचगियर कॉम्पैक्ट सबस्टेशनों और अंतरिक्ष-सीमित विद्युत कमरों के लिए उपयुक्त है।
Usune 11kV SF6 GIS को गलत संचालन को रोकने के लिए कई यांत्रिक सुरक्षा सुरक्षा के साथ डिज़ाइन किया गया है। सब नियंत्रित स्विचिंग प्रक्रियाओं को सुनिश्चित करते हुए स्विचों को समर्पित ऑपरेटिंग हैंडल का उपयोग करके संचालित किया जाना चाहिए।
लोड ब्रेक स्विच या वैक्यूम सर्किट ब्रेकर और संबंधित ग्राउंडिंग स्विच आंतरिक से सुसज्जित हैं यांत्रिक इंटरलॉकिंग. आवश्यकता पड़ने पर अतिरिक्त पैडलॉक इंटरलॉकिंग भी लगाई जा सकती है, जो उच्चतर प्रदान करती है रखरखाव और संचालन के दौरान सुरक्षा।
निचला दरवाज़ा केवल तभी खोला जा सकता है जब ग्राउंडिंग स्विच बंद हो और लोड ब्रेक स्विच खुले में हो स्थिति, ऊर्जावान भागों तक पहुंच को रोकना।
निचला दरवाजा खुला होने पर ग्राउंडिंग स्विच को संचालित नहीं किया जा सकता है, जिससे असुरक्षित रखरखाव की स्थिति को रोकने में मदद मिलती है।
ग्राउंडिंग स्विच बंद होने पर लोड ब्रेक स्विच बंद नहीं किया जा सकता है, और ग्राउंडिंग स्विच भी बंद नहीं किया जा सकता है लोड ब्रेक स्विच बंद होने पर संचालित होता है।
बिजली आपूर्ति संचालन के लिए, केबल डिब्बे का दरवाजा पहले बंद होना चाहिए। तीन-स्थिति स्विच तो है ग्राउंडिंग स्थिति से आइसोलेशन स्थिति और अंत में समापन स्थिति तक संचालित।
बिजली अलगाव के लिए, तीन-स्थिति स्विच को समापन स्थिति से अलगाव स्थिति और फिर तक संचालित किया जाता है ग्राउंडिंग स्थिति, केबल डिब्बे तक सुरक्षित पहुंच की अनुमति देती है।
| नहीं। | सामान | इकाई | लोड ब्रेक स्विच यूनिट | संयोजन इकाई | सर्किट ब्रेकर इकाई |
| 1 | रेटेड वोल्टेज | के.वी | 12/24 | 12/24 | 12/24 |
| 2 | रेटेड आवृत्ति | हर्ट्ज | 50 | 50 | 50 |
| 3 | वर्तमान मूल्यांकित | A | 630 | 125 (फ्यूज करंट पर निर्भर करता है) | 630 |
| 4 | रेटेड इन्सुलेशन स्तर-1 मिनट आवृत्ति वोल्टेज-इंटर चरण, जमीन का सामना करती है | के.वी | 42/65 | 42/65 | 42/65 |
| रेटेड इन्सुलेशन स्तर-1 मिनट आवृत्ति वोल्टेज-पृथक दूरी का सामना करती है | के.वी | 48/79 | 48/79 | 48/79 | |
| रेटेड इन्सुलेशन स्तर-1 मिनट आवृत्ति वोल्टेज-नियंत्रण और सहायक सर्किट का सामना करती है | के.वी | 2/2 | 2/2 | 2/2 | |
| रेटेड इन्सुलेशन स्तर-प्रकाश आवेग वोल्टेज-इंटर चरण, जमीन का सामना करता है | के.वी | 75/125 | 75/125 | 75/125 | |
| रेटेड इन्सुलेशन स्तर-प्रकाश आवेग वोल्टेज-पृथक दूरी का सामना करता है | के.वी | 85/145 | 85/145 | 85/145 | |
| 5 | रेटेड शॉर्ट सर्किट करंट का सामना करता है | केए/एस | 25/4 | —— | 25/4 |
| 6 | रेटेड शिखर धारा का सामना करता है | के.ए | 63 | —— | 63 |
| 7 | रेटेड शॉर्ट सर्किट मेकिंग करंट | के.ए | 63 | एचवी फ्यूज द्वारा सीमित | 63 |
| 8 | रेटेड शॉर्ट सर्किट ब्रेकिंग करंट | के.ए | —— | एचवी फ्यूज द्वारा सीमित | 25/25 |
| 9 | रेटेड ट्रांसमिशन करंट | A | —— | 1700/1400 | —— |
| 10 | रेटेड सक्रिय लोड ब्रेकिंग करंट | A | 630 | —— | —— |
| 11 | रेटेड बंद-लूप ब्रेकिंग करंट | A | 630 | —— | 630 |
| 12 | यांत्रिक जीवन लोड ब्रेक स्विच/सीबी | टाइम्स | 10000 | 10000 | 20000 |
| यांत्रिक जीवन-अलगाव/ग्राउंड स्विच | टाइम्स | 5000 | 5000 | 5000 | |
| 13 | सर्किट प्रतिरोध | μΩ | ≤150 | —— | ≤150 |
| 14 | रेटेड चार्जिंग दबाव (20℃ गेज दबाव) | एमपीए | 0.04 | 0.04 | 0.04 |
| 15 | गैस वार्षिक सापेक्ष रिसाव दर | % | 0.05 | 0.05 | 0.05 |
| 16 | आईपी सुरक्षा डिग्री-कैबिनेट | IP4X | IP4X | IP4X | |
| आईपी सुरक्षा डिग्री‑गैस टैंक | आईपी67 | आईपी67 | आईपी67 |
स्थिर स्विचिंग प्रदर्शन सुनिश्चित करने के लिए ऑपरेटिंग तंत्र स्प्रिंग चार्जिंग तकनीक का उपयोग करता है।
लोड ब्रेक स्विच-फ्यूज संयोजन इकाई या सर्किट ब्रेकर इकाई के लिए, स्विचिंग से पहले स्प्रिंग को चार्ज किया जाना चाहिए ऑपरेशन. पूर्ण चार्जिंग के लिए ऑपरेटिंग हैंडल को दक्षिणावर्त घुमाया जाता है, इसके बाद हरे रंग की क्लोजिंग को दबाया जाता है समापन कार्रवाई को पूरा करने के लिए बटन।
ओपनिंग ऑपरेशन ऑपरेटिंग हैंडल को वामावर्त घुमाकर किया जाता है।
वैक्यूम सर्किट ब्रेकर का उपयोग करने वाले ट्रांसफार्मर सुरक्षा अनुप्रयोगों में, सर्किट ब्रेकर ट्रिप कर सकता है असामान्य स्थितियाँ उत्पन्न होने पर सुरक्षा रिले।
लोड ब्रेक स्विच-फ़्यूज़ संयोजन इकाइयों के लिए, फ़्यूज़ संकेतक के संचालित होने पर लोड ब्रेक स्विच ट्रिप हो जाएगा ओवरकरंट या शॉर्ट-सर्किट की स्थिति।
Usune 11kV SF6 GIS गैस इंसुलेटेड स्विचगियर को विभिन्न मध्यम-वोल्टेज वितरण के अनुसार कॉन्फ़िगर किया जा सकता है आवश्यकताएँ, जिनमें शामिल हैं:
● ट्रांसफार्मर सुरक्षा अनुप्रयोग
● औद्योगिक फीडर सिस्टम
● रिंग मुख्य वितरण नेटवर्क
● वाणिज्यिक भवन विद्युत प्रणालियाँ
● कॉम्पैक्ट सबस्टेशन
सीलबंद SF6 इन्सुलेशन डिज़ाइन और विश्वसनीय संचालन तंत्र उपकरण को आवश्यक अनुप्रयोगों के लिए उपयुक्त बनाते हैं निरंतर संचालन और उच्च सुरक्षा मानक।
Usune 11kv Sf6 Gis गैस इंसुलेटेड स्विचगियर सुविधाजनक परिवहन और साइट इंस्टॉलेशन के लिए डिज़ाइन किया गया है।
उपकरण क्रेन परिवहन के लिए लिफ्टिंग रिंगों से सुसज्जित है और इसे फोर्कलिफ्ट उपकरण का उपयोग करके भी ले जाया जा सकता है। प्रोजेक्ट के दौरान हैंडलिंग को आसान बनाने के लिए विभिन्न मॉड्यूल संयोजनों को व्यावहारिक वजन व्यवस्था के साथ डिज़ाइन किया गया है स्थापना.
स्थापना से पहले, ग्राहकों को परिवहन के बाद उपकरण की स्थिति की जांच करनी चाहिए, जिसमें शामिल हैं:
● ऑपरेटिंग हैंडल की उपलब्धता
● दबाव सूचक स्थिति
● यांत्रिक कार्य संचालन
● कोई भी दृश्यमान परिवहन क्षति
कमीशनिंग से पहले दबाव संकेतक सामान्य हरित क्षेत्र के भीतर रहना चाहिए।
सुरक्षित और स्थिर संचालन के लिए, स्थापना नींव को निम्नलिखित आवश्यकताओं को पूरा करना चाहिए:
● ग्राउंड वहन क्षमता कम से कम 500 किग्रा/वर्ग मीटर होनी चाहिए
● स्थापना की सतह समतल और चिकनी रहनी चाहिए
● परियोजना आवश्यकताओं के अनुसार केबल डक्ट तैयार किए जाने चाहिए
● नमी के प्रवेश को रोकने के लिए केबल नलिकाओं को ठीक से सील किया जाना चाहिए

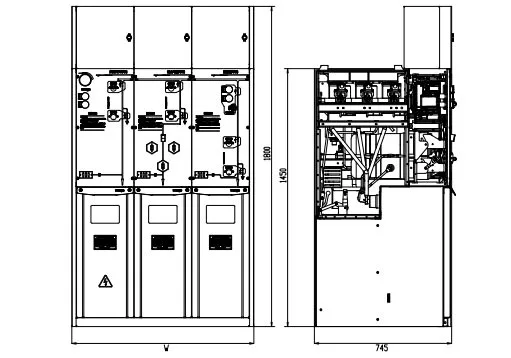

● बेस स्टील चैनल आयाम निर्माता के चित्र के अनुसार तैयार किया जाना चाहिए
नींव की उचित तैयारी सटीक स्थापना, विश्वसनीय केबल कनेक्शन और दीर्घकालिक उपकरण सुनिश्चित करने में मदद करती है प्रदर्शन.
| तुलना | यूज़्यून 11kV SF6 GIS | पारंपरिक एआईएस |
| इन्सुलेशन विधि | SF6 गैस इंसुलेटेड सीलबंद संरचना | वायु इन्सुलेशन |
| पर्यावरण संरक्षण | धूल, नमी और प्रदूषण से कम प्रभावित | स्थापना परिवेश पर अधिक निर्भर |
| सुरक्षा | मैकेनिकल इंटरलॉकिंग और पांच सुरक्षा सुरक्षा | सुरक्षा संचालन प्रक्रियाओं पर निर्भर करती है |
| स्थापना स्थान | संक्षिप्त परिरूप | बड़ी मंजूरी की आवश्यकता है |
| रखरखाव | पर्यावरणीय रखरखाव आवश्यकताओं में कमी | अधिक पर्यावरण संरक्षण की आवश्यकता है |
| संचालन | नियंत्रित स्विचिंग अनुक्रम | ऑपरेटर अनुभव पर अधिक निर्भरता |
एक ग्राहक ने औद्योगिक बिजली वितरण प्रणाली के लिए Usune 11kV SF6 GIS का उपयोग किया जहां सुरक्षित स्विचिंग और सीमित स्थापना स्थान प्रमुख चिंताएँ थीं। स्थापना के बाद, ग्राहक ने कॉम्पैक्ट कैबिनेट संरचना पर प्रकाश डाला और मैकेनिकल इंटरलॉकिंग, जिसने दैनिक स्विचिंग संचालन को अधिक नियंत्रित किया और गलत होने का जोखिम कम कर दिया ऑपरेशन.
ट्रांसफार्मर सुरक्षा अनुप्रयोग के लिए, ग्राहक ने वैक्यूम सर्किट ब्रेकर कॉन्फ़िगरेशन का चयन किया रिले-आधारित सुरक्षा। ग्राहक ने स्वचालित यात्रा फ़ंक्शन और स्पष्ट संचालन अनुक्रम को उपयोगी पाया नियमित संचालन को सरल बनाते हुए असामान्य वर्तमान स्थितियों पर प्रतिक्रिया करना।
साइट संचालन के दौरान, ग्राहकों ने विशेष रूप से पांच सुरक्षा इंटरलॉक सिस्टम को महत्व दिया। के बीच आवश्यक क्रम केबल दरवाजा, ग्राउंडिंग स्विच और लोड ब्रेक स्विच ने रखरखाव प्रक्रियाओं को स्पष्ट बना दिया और असुरक्षित को रोकने में मदद की केबल डिब्बे तक पहुंच।
झेजियांग यूसुने इलेक्ट्रिक कंपनी लिमिटेड आईएसओ 9001 गुणवत्ता के अनुसार एक व्यापक प्रबंधन प्रणाली स्थापित की है प्रबंधन प्रणाली, आईएसओ 14001 पर्यावरण प्रबंधन प्रणाली और आईएसओ 45001 व्यावसायिक स्वास्थ्य और सुरक्षा प्रबंधन सिस्टम.
अंतरराष्ट्रीय बाजार की आवश्यकताओं को पूरा करने के लिए, यूसुने मध्यम-वोल्टेज स्विचगियर उत्पादों ने प्रासंगिक आईईसी और जीबी पारित कर दिया है मानक प्रकार के परीक्षण और लागू उत्पादों ने CE प्रमाणीकरण प्राप्त किया है। सख्त गुणवत्ता नियंत्रण लागू किया गया है वैश्विक बिजली वितरण के लिए विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए संपूर्ण विनिर्माण, निरीक्षण और परीक्षण प्रक्रियाओं में अनुप्रयोग.
मैकेनिकल इंटरलॉकिंग लोड ब्रेक स्विच, सर्किट ब्रेकर और के बीच गलत स्विचिंग अनुक्रम को रोकता है ग्राउंडिंग स्विच. यह संचालन और रखरखाव के दौरान ऑपरेटरों और उपकरणों की सुरक्षा में मदद करता है।
स्थापना से पहले, ग्राहकों को परिवहन की स्थिति, दबाव संकेतक स्थिति, ऑपरेटिंग हैंडल की जांच करनी चाहिए उपलब्धता और यांत्रिक संचालन प्रदर्शन। किसी भी क्षति या गुम हिस्से की तुरंत सूचना दी जानी चाहिए।
यह ट्रांसफार्मर सबस्टेशनों, औद्योगिक संयंत्रों, वाणिज्यिक सुविधाओं, बुनियादी ढांचा परियोजनाओं आदि के लिए उपयुक्त है अन्य 11kV मध्यम-वोल्टेज वितरण प्रणालियों को विश्वसनीय और सुरक्षित संचालन की आवश्यकता होती है।
Usune SF6 गैस इन्सुलेशन प्रौद्योगिकी, यांत्रिक सुरक्षा इंटरलॉकिंग, विश्वसनीय संचालन तंत्र और को जोड़ती है आधुनिक 11kV मध्यम-वोल्टेज वितरण नेटवर्क के लिए एक सुरक्षित और कॉम्पैक्ट समाधान प्रदान करने के लिए सख्त गुणवत्ता नियंत्रण।
