उच्च वोल्टेज Sf6 सर्किट ब्रेकर

चीन में पेशेवर उच्च-वोल्टेज विद्युत उपकरण निर्माता, झेजियांग यूसुने इलेक्ट्रिक कंपनी लिमिटेड ने लॉन्च किया है LW36-110 हाई वोल्टेज Sf6 सर्किट ब्रेकर। यह उत्पाद तीन-चरण AC 50Hz आउटडोर हाई-वोल्टेज स्विचगियर है 110kV विद्युत पारेषण और परिवर्तन प्रणालियों के नियंत्रण और सुरक्षा के लिए उपयुक्त। इसका उपयोग एक के रूप में भी किया जा सकता है टाई सर्किट ब्रेकर और स्विचिंग डिवाइस असेंबली।

हाई वोल्टेज Sf6 सर्किट ब्रेकर एक अद्वितीय "थर्मल एक्सपेंशन + असिस्टेड ब्लोइंग" आर्क बुझाने के सिद्धांत को अपनाता है, राष्ट्रीय और अंतर्राष्ट्रीय मानकों के अनुरूप CTB-1 प्रकार के स्प्रिंग ऑपरेटिंग तंत्र से सुसज्जित, और उत्कृष्ट चाप शमन प्रदर्शन, उच्च सुरक्षा और स्थिर परिचालन विशेषताओं से युक्त। एक विश्वसनीय के रूप में आपूर्तिकर्ता, यूसुने उच्च गुणवत्ता, टिकाऊ हाई-वोल्टेज स्विचगियर प्रदान करने के लिए प्रतिबद्ध है। इसका LW36-110 SF6 सर्किट विश्वसनीय बिजली आपूर्ति प्रदान करने के लिए पावर ग्रिड और औद्योगिक पार्क जैसी प्रमुख परियोजनाओं में ब्रेकर का व्यापक रूप से उपयोग किया गया है बुनियादी ढांचे के निर्माण के लिए.

मुख्य लाभ

1. उन्नत चाप शमन प्रौद्योगिकी

एक अद्वितीय "थर्मल एक्सपेंशन + असिस्टेड ब्लोइंग" आर्क बुझाने के सिद्धांत का उपयोग करते हुए, इसमें शॉर्ट आर्क की सुविधा है बुझाने का समय, लंबा विद्युत जीवन, और कम परिचालन शोर, प्रभावी ढंग से बिजली आपूर्ति स्थिरता में सुधार करता है।

2. उच्च सुरक्षा प्रदर्शन

इन्सुलेशन और चाप बुझाने वाले माध्यम के रूप में एसएफ 6 गैस का उपयोग करते हुए, यह उत्कृष्ट इन्सुलेशन और चाप बुझाने का दावा करता है प्रदर्शन, दहन और विस्फोट के जोखिम को खत्म करना, इसे घनी आबादी वाले क्षेत्रों के लिए उपयुक्त बनाना।

3. स्थिर संचालन तंत्र

CTB-1 प्रकार के स्प्रिंग ऑपरेटिंग तंत्र से सुसज्जित, इसमें एक सरल और कॉम्पैक्ट संरचना, सुरक्षित और विश्वसनीय सुविधा है संचालन, और मजबूत हस्तक्षेप-रोधी क्षमताएं।

4. अंतर्राष्ट्रीय मानकों का अनुपालन

GB1984-2003 "एसी हाई वोल्टेज सर्किट ब्रेकर" और IEC62271-100, 2001 "हाई वोल्टेज स्विचगियर" के साथ पूरी तरह से अनुपालन और कंट्रोलगियर—भाग 100: उच्च वोल्टेज सर्किट ब्रेकर,'' वैश्विक शक्ति की तकनीकी आवश्यकताओं को पूरा करते हैं परियोजनाएं.

लागू पर्यावरणीय स्थितियाँ

हाई वोल्टेज Sf6 सर्किट ब्रेकर को बाहरी उपयोग के लिए डिज़ाइन किया गया है, जो मजबूत पर्यावरणीय अनुकूलन क्षमता प्रदान करता है विभिन्न कठोर परिचालन स्थितियों के लिए उपयुक्तता:

1. परिवेश का तापमान: -30℃ ~ +40℃
2. ऊंचाई: ≤3000 मी
3. सापेक्ष आर्द्रता: दैनिक औसत ≤95%, मासिक औसत ≤90% (25℃ पर)
4. हवा का दबाव ≤700Pa; आइसिंग की मोटाई ≤10मिमी
5. भूकंपीय तीव्रता: क्षैतिज त्वरण ≤0.3 ग्राम, लंबवत त्वरण ≤0.15 ग्राम
6. कोई ज्वलनशील, विस्फोटक, रासायनिक रूप से संक्षारक या गंभीर रूप से कंपन करने वाला वातावरण नहीं

उत्पाद संरचना और कार्य सिद्धांत

1. समग्र संरचना

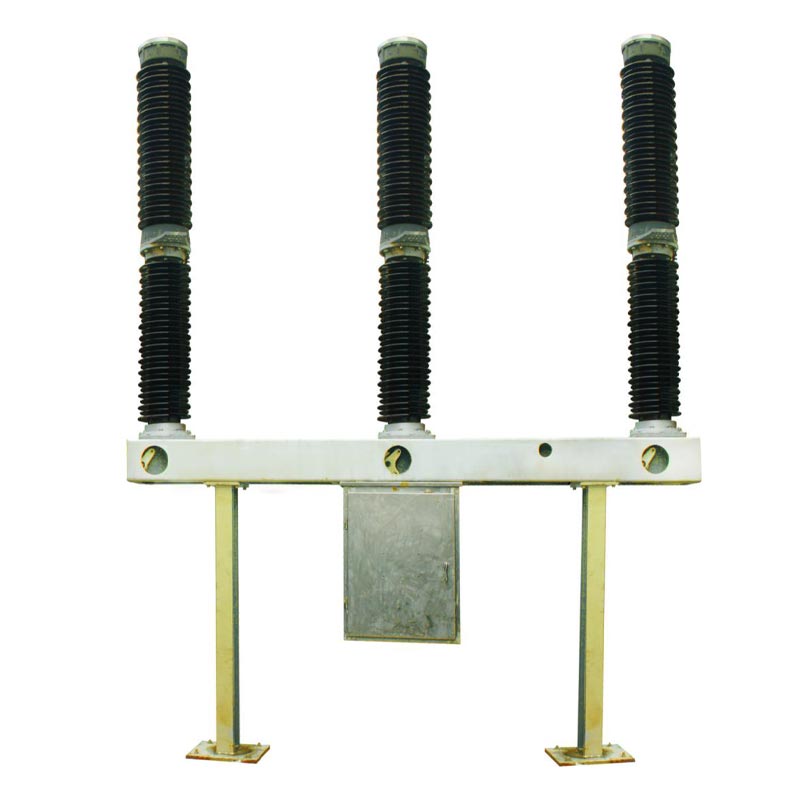

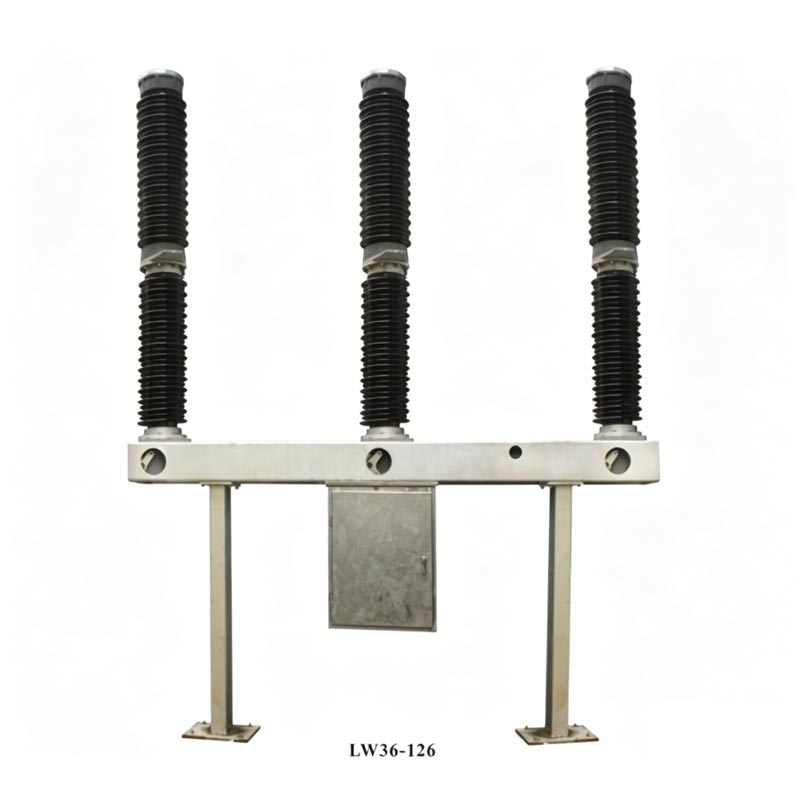

हाई वोल्टेज एसएफ6 सर्किट ब्रेकर एक एकीकृत स्व-बुझाने वाली आर्क-बुझाने वाली संरचना को अपनाता है। प्रत्येक चरण एक सिंगल-पिलर सिंगल-ब्रेक (POLE) है। प्रत्येक सर्किट ब्रेकर में तीन चरण होते हैं, जो एक ही फ्रेम पर स्थापित होते हैं, और एक स्प्रिंग तंत्र द्वारा संचालित होता है, जिसमें तीन चरण यांत्रिक रूप से जुड़े होते हैं। उत्पाद के शीर्ष पर एक विशेषता है चाप-बुझाने वाले कक्ष चीनी मिट्टी के बरतन झाड़ी, मध्य भाग में एक समर्थन चीनी मिट्टी के बरतन झाड़ी और फ्रेम होता है, और मैकेनिज्म बॉक्स को फ्रेम के केंद्र के नीचे निलंबित कर दिया गया है, जिसमें एक स्प्रिंग-संचालित मैकेनिज्म और इलेक्ट्रिकल आवास है नियंत्रण घटक. फ़्रेम के सामने एक SF6 गैस घनत्व नियंत्रक स्थापित किया गया है, जो दोनों पर समर्थित है समर्थन से समाप्त होता है।

2 प्रमुख घटक और कार्य

- चाप शमन इकाई: एक स्व-ऊर्जावान चाप शमन संरचना का उपयोग करती है। जब सर्किट ब्रेकर ट्रिप हो जाता है, सिलेंडर के भीतर उच्च दबाव वाला थर्मल विस्तार चाप को बुझाता है, जिससे तीव्र और प्रभावी सुनिश्चित होता है बुझाना.
- सपोर्ट इंसुलेशन डिवाइस: आर्क-बुझाने वाले चैम्बर इंसुलेटर का समर्थन करता है और जमीन के लिए इन्सुलेशन प्रदान करता है ऊर्जावान घटक; इंसुलेटिंग रॉड ऑपरेटिंग आर्म और स्टॉप रॉड को जोड़ती है, जिससे इंसुलेशन सुरक्षा सुनिश्चित होती है।
- अधिशोषक: चाप-बुझाने वाले कक्ष के शीर्ष अंत कवर के अंदर स्थापित, यह एसएफ 6 गैस को सूखा रखता है और अवशोषित करता है चाप अपघटन द्वारा उत्पन्न अपघटन गैसें। रखरखाव के दौरान इसे बदलने की जरूरत है।
- रिसाव निवारण संरचना: स्थैतिक सीलिंग (ओ-रिंग + सीलेंट) और गतिशील सीलिंग के संयोजन का उपयोग करता है (स्प्रिंग कम्प्रेशन सील), ≤0.5% की वार्षिक SF6 गैस रिसाव दर प्राप्त करना। - स्प्रिंग-संचालित तंत्र: सक्षम करता है तेज़ कार्रवाई गति (बंद होने का समय ≤145ms, खुलने का समय ≤60ms), स्थिर के साथ खोलने, बंद करने और पुनः बंद करने का संचालन प्रदर्शन, और मैनुअल और इलेक्ट्रिक ऊर्जा भंडारण का समर्थन करता है।

3. कार्य सिद्धांत

- समापन स्थिति: सिस्टम करंट टर्मिनलों, स्थिर संपर्क समर्थन रॉड, स्थिर मुख्य संपर्क, के माध्यम से प्रवाहित होता है। मुख्य संपर्क, सिलेंडर, मध्यवर्ती संपर्क और मध्यवर्ती निकला हुआ किनारा को घुमाते हुए, एक सर्किट बनाते हुए टर्मिनल.
- ओपनिंग ऑपरेशन: ऑपरेटिंग मैकेनिज्म की कार्रवाई के तहत, ऑपरेटिंग आर्म इंसुलेटिंग रॉड, पिस्टन को खींचता है रॉड, सिलेंडर, मूविंग आर्क संपर्क, और नोजल नीचे की ओर; गतिशील और स्थिर संपर्क होने पर एक चाप उत्पन्न होता है अलग. गतिशील संपर्क प्रणाली के एक विशिष्ट स्थिति में चले जाने के बाद, नोजल खुलता है, जिससे SF6 गैस संपीड़ित होती है चाप को उड़ा दें, जब धारा शून्य से अधिक हो जाए तो चाप को बुझा दें।
- समापन ऑपरेशन: ऑपरेटिंग तंत्र गतिशील संपर्क को समापन स्थिति तक ऊपर की ओर ले जाता है, जबकि SF6 गैस सिलेंडर में प्रवेश करती है, अगले उद्घाटन की तैयारी करती है।

मुख्य तकनीकी पैरामीटर

Usune LW36-110 SF6 सर्किट ब्रेकर उत्कृष्ट तकनीकी प्रदर्शन का दावा करता है, जिसके प्रमुख पैरामीटर उच्च को पूरा करते हैं 110kV बिजली प्रणालियों के मानक, स्थिर और कुशल संचालन सुनिश्चित करना।

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

व्यावहारिक अनुप्रयोग मामला

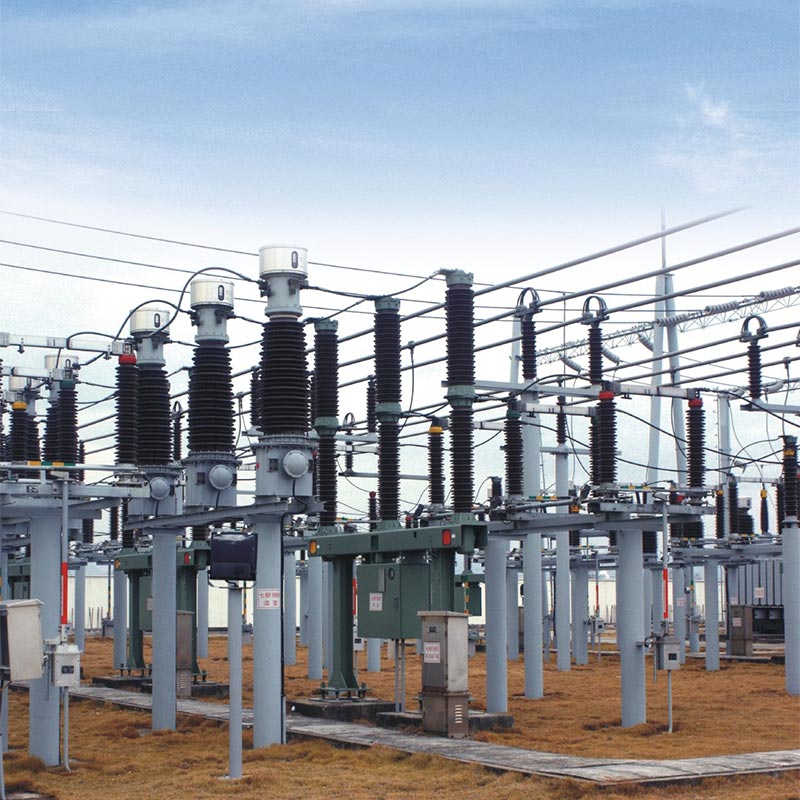

केस स्टडी: उत्तरी चीन में 110kV पावर ग्रिड अपग्रेड परियोजना

परियोजना पृष्ठभूमि: उत्तरी चीन में 110kV पावर ग्रिड को बिजली में सुधार के लिए अपने पुराने स्विचगियर को अपग्रेड करने की आवश्यकता है आपूर्ति स्थिरता और सुरक्षा, कम सर्दियों के तापमान (-25℃) और तेज़ हवा जैसे कठोर वातावरण का सामना करना दबाव.

उत्पाद अनुप्रयोग: परियोजना ने 20 यूसुने LW36-110 SF6 सर्किट ब्रेकरों का चयन किया। उनकी कम तापमान अनुकूलनशीलता (-30℃~+40℃) और उत्कृष्ट चाप-बुझाने के प्रदर्शन ने अस्थिर संचालन की समस्या को प्रभावी ढंग से हल किया कम तापमान पर पुराने उपकरण।

अनुप्रयोग परिणाम: 2022 में अपनी कमीशनिंग के बाद से, उपकरण बिना चार वर्षों तक स्थिर रूप से संचालित हुआ है चाप-बुझाने की विफलता, गैस रिसाव, या अन्य दोष। वार्षिक बिजली आपूर्ति विश्वसनीयता दर में वृद्धि हुई है 0.8%, क्षेत्र में निवासियों और औद्योगिक उद्यमों के लिए सामान्य बिजली आपूर्ति को प्रभावी ढंग से सुनिश्चित करना।

अक्सर पूछे जाने वाले प्रश्न

Q1: Usune LW36-110 हाई वोल्टेज SF6 सर्किट ब्रेकर की सेवा जीवन क्या है, और रखरखाव क्या है ऑपरेशन के दौरान आवश्यक है?

ए1: उत्पाद का यांत्रिक जीवन 6000 चक्र है, और सामान्य रूप से 12 वर्षों तक निरंतर परिचालन जीवन है रख-रखाव. नियमित रखरखाव में साप्ताहिक दृश्य निरीक्षण (इन्सुलेटर अखंडता, एसएफ 6 गैस दबाव, आदि) शामिल हैं। और हर 3 साल में वार्षिक रखरखाव (इन्सुलेटर सफाई, मुख्य सर्किट प्रतिरोध माप, आदि)। एक प्रमुख रखरखाव की शर्तें पूरी होने पर ओवरहाल की आवश्यकता होती है (उदाहरण के लिए, 12 साल का निरंतर संचालन, 2000 रेटेड वर्तमान) रुकावटें, आदि)। निर्माता Usune सुनिश्चित करने के लिए पेशेवर रखरखाव मार्गदर्शन और स्पेयर पार्ट्स की आपूर्ति प्रदान करता है उपकरण का दीर्घकालिक स्थिर संचालन।

Q2: यदि सर्किट ब्रेकर में SF6 गैस रिसाव होता है, तो क्या किया जाना चाहिए और क्या कोई सुरक्षा जोखिम है?

A2: यह उत्पाद वार्षिक रिसाव दर के साथ एक डबल लीक-प्रूफ संरचना (स्थैतिक सील + गतिशील सील) को अपनाता है ≤0.5%, राष्ट्रीय मानक से काफी नीचे। यदि रिसाव का पता चलता है, तो रिसाव बिंदु को SF6 गैस रिसाव का उपयोग करके स्थित किया जा सकता है डिटेक्टर. बिजली बंद होने के बाद सीलेंट या ओ-रिंग को बदला जा सकता है। SF6 गैस गैर विषैली और गैर ज्वलनशील है, लेकिन अत्यधिक रिसाव उपकरण के इन्सुलेशन और आर्क-बुझाने के प्रदर्शन को प्रभावित कर सकता है। उत्पाद सुसज्जित है SF6 गैस घनत्व नियंत्रक के साथ; जब दबाव अलार्म मान (0.45±0.03MPa) से कम होता है तो यह अलार्म बजाता है और लॉक हो जाता है ऑपरेशन तब होता है जब दबाव लॉकआउट दबाव (0.40±0.03MPa) से कम होता है, इस प्रकार सुरक्षा जोखिमों से बचा जाता है।
