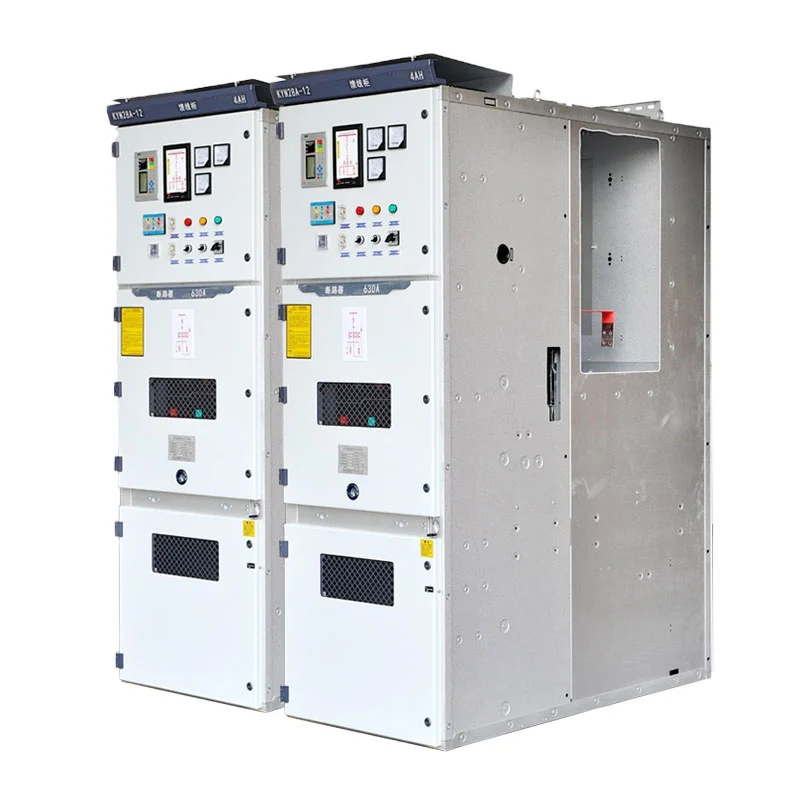

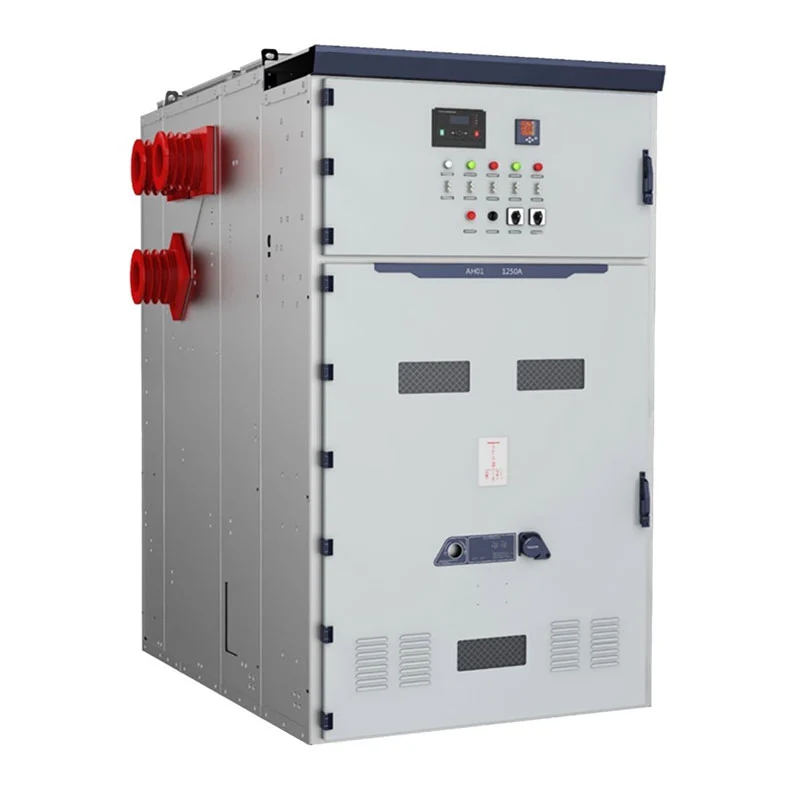

KYN61-40.5 33kV इंडोर वीसीबी स्विचगियर पैनल उच्च-वोल्टेज इनडोर की आवश्यकता वाली परियोजनाओं के लिए विकसित किया गया है वितरण मंच. इसका कॉन्फ़िगरेशन धातु-संलग्न एक निकासी योग्य वैक्यूम सर्किट ब्रेकर को जोड़ता है निर्माण, अलग विद्युत डिब्बे, बसबार सिस्टम, केबल कनेक्शन और माध्यमिक नियंत्रण उपकरण एक एकीकृत स्विचगियर लाइनअप में।
Usune ISO 9001, ISO 14001 और ISO 45001 प्रबंधन प्रणालियों के तहत काम करता है। उपकरण के अनुसार डिज़ाइन किया गया है लागू बाजारों के लिए सीई प्रमाणीकरण के साथ लागू आईईसी और जीबी मानक उपलब्ध हैं।
33kV और 36kV-श्रेणी वितरण प्रणालियों के लिए, स्विचगियर चयन के लिए केवल नाममात्र मिलान से अधिक की आवश्यकता होती है वोल्टेज. इंजीनियरों को इन्सुलेशन स्तर, लोड करंट, फॉल्ट करंट, फीडर कॉन्फ़िगरेशन, ट्रांसफार्मर पर विचार करने की आवश्यकता है क्षमता, केबल कनेक्शन, सुरक्षा समन्वय और स्थापना वातावरण।
KYN61-40.5 33kV इंडोर वीसीबी स्विचगियर पैनल इनडोर मध्यम-वोल्टेज वितरण के लिए है जहां ये संपूर्ण विद्युत वितरण प्रणाली के भीतर विद्युत मापदंडों को समन्वित करने की आवश्यकता है।
निम्न-वोल्टेज स्विचगियर अनुप्रयोगों की तुलना में, उच्च सिस्टम वोल्टेज इन्सुलेशन पर अधिक जोर देता है समन्वय और शॉर्ट-सर्किट प्रदर्शन। Usune विद्युत मापदंडों के अनुसार उपकरण को कॉन्फ़िगर कर सकता है ग्राहक द्वारा प्रदान किया गया।
उपकरण प्राथमिक और माध्यमिक विद्युत अनुभागों को व्यवस्थित करने के लिए धातु-संलग्न वास्तुकला का उपयोग करता है। मुख्य सर्किट में वैक्यूम सर्किट ब्रेकर, बसबार कनेक्शन, केबल समाप्ति क्षेत्र और संबंधित ग्राउंडिंग शामिल हैं घटक.
सुरक्षा, माप, नियंत्रण, संकेत और संचार के लिए माध्यमिक उपकरणों की व्यवस्था की जा सकती है परियोजना की आवश्यकताएँ.
यह कॉन्फ़िगरेशन स्विचगियर लाइनअप को उपयोग करने के बजाय वास्तविक विद्युत नेटवर्क के आसपास डिज़ाइन करने की अनुमति देता है प्रत्येक आवेदन के लिए एक निश्चित कैबिनेट व्यवस्था।
उच्च वोल्टेज स्तर पर, सुरक्षा समन्वय सिस्टम डिज़ाइन का एक महत्वपूर्ण हिस्सा बन जाता है। सर्किट ब्रेकर, गणना की गई गलती के अनुसार सुरक्षा रिले, ट्रांसफार्मर, केबल और अपस्ट्रीम उपकरण का चयन किया जाना चाहिए स्थितियाँ और सुरक्षा दर्शन।
वैक्यूम सर्किट ब्रेकर प्राथमिक स्विचिंग और रुकावट फ़ंक्शन प्रदान करता है। संबंधित सुरक्षा और नियंत्रण प्रणाली को ग्राहक के विद्युत डिजाइन के अनुसार कॉन्फ़िगर किया जा सकता है।
कार्यात्मक वर्गों के बीच धातु विभाजन दबाव से राहत देते हुए आंतरिक विद्युत लेआउट को व्यवस्थित करने में मदद करते हैं व्यवस्था आंतरिक खराबी की स्थिति में दबाव निर्वहन के लिए एक नियंत्रित मार्ग प्रदान करती है।
एक आने वाली कैबिनेट अपस्ट्रीम विद्युत नेटवर्क से बिजली प्राप्त करती है और इसे स्विचगियर बसबार में स्थानांतरित करती है प्रणाली. रेटेड करंट, सुरक्षा उपकरण, माप आवश्यकताएँ और केबल कॉन्फ़िगरेशन निर्धारित किया जाना चाहिए प्रोजेक्ट डिज़ाइन से.
आउटगोइंग कैबिनेट ट्रांसफार्मर, मोटर, उत्पादन उपकरण, या अन्य डाउनस्ट्रीम लोड को बिजली वितरित करते हैं। द वर्तमान रेटिंग और सुरक्षा सेटिंग्स कनेक्टेड लोड के अनुरूप होनी चाहिए।
पीटी और वोल्टेज माप कॉन्फ़िगरेशन को शामिल किया जा सकता है जहां परियोजना को वोल्टेज निगरानी की आवश्यकता होती है, सुरक्षा कार्य, या विद्युत माप।
बस अनुभागीय व्यवस्था वितरण प्रणाली को अलग-अलग खंडों में विभाजित कर सकती है और विद्युत का समर्थन कर सकती है प्रोजेक्ट इंजीनियर द्वारा परिभाषित संचालन रणनीति।
ऊर्जा माप और विद्युत पैरामीटर की आवश्यकता वाले अनुप्रयोगों के लिए मीटरिंग कॉन्फ़िगरेशन प्रदान किया जा सकता है निगरानी.

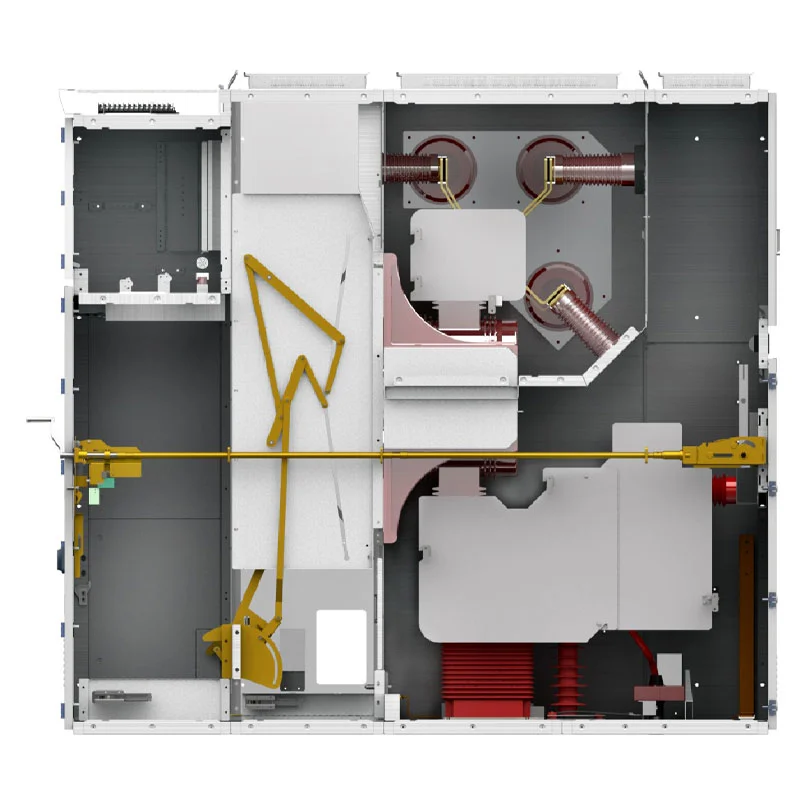

कैबिनेट को परिभाषित विद्युत खंडों में व्यवस्थित किया गया है, जिसमें ब्रेकर कम्पार्टमेंट, बसबार कम्पार्टमेंट, केबल कम्पार्टमेंट, और उपकरण/नियंत्रण कम्पार्टमेंट।
ब्रेकर अनुभाग वैक्यूम सर्किट ब्रेकर और उसके संचालन तंत्र को समायोजित करता है। बसबार अनुभाग प्रदान करता है अलमारियाँ के बीच मुख्य विद्युत कनेक्शन, जबकि केबल कम्पार्टमेंट आने वाली और के लिए जगह प्रदान करता है आउटगोइंग केबल कनेक्शन।
उपकरण और नियंत्रण अनुभाग में सुरक्षा, माप, नियंत्रण और के लिए आवश्यक माध्यमिक घटक शामिल हैं संकेत.
यह व्यवस्था इंजीनियरों को इंस्टॉलेशन, केबल रूटिंग की योजना बनाते समय एक स्पष्ट आंतरिक वास्तुकला प्रदान करती है। कमीशनिंग, और रखरखाव।
उपकरण में एक यांत्रिक इंटरलॉकिंग सिस्टम शामिल है जो गलत ऑपरेटिंग अनुक्रमों को प्रतिबंधित करने के लिए डिज़ाइन किया गया है।
पांच-प्रूफ तंत्र का उद्देश्य गलत सर्किट ब्रेकर संचालन, निकासी योग्य की गति को रोकना है यूनिट लोड के तहत, सक्रिय होने पर अर्थिंग स्विच को बंद करना, अर्थिंग स्विच करते समय सर्किट को सक्रिय करना बंद रहता है, और ऊर्जावान डिब्बों तक आकस्मिक पहुंच होती है।
नियंत्रित दबाव प्रदान करने के लिए कैबिनेट संरचना में एक शीर्ष-घुड़सवार दबाव राहत उपकरण भी शामिल किया गया है आंतरिक दोष की स्थिति के दौरान रिहाई।
KYN61-40.5 33kV इंडोर वीसीबी स्विचगियर पैनल को आने वाली बिजली, ट्रांसफार्मर कनेक्शन के लिए कॉन्फ़िगर किया जा सकता है। इनडोर सबस्टेशनों में आउटगोइंग फीडर, बस सेक्शनिंग, मीटरिंग और वोल्टेज माप।
बिजली संयंत्र मध्यम-वोल्टेज सहायक वितरण, जनरेटर-संबंधित विद्युत प्रणालियों के लिए स्विचगियर का उपयोग कर सकते हैं। ट्रांसफार्मर फीडर, और डाउनस्ट्रीम बिजली वितरण।
बड़ी औद्योगिक सुविधाएं मोटर, ट्रांसफार्मर, उत्पादन प्रणालियों के लिए विभिन्न फीडर कॉन्फ़िगरेशन का उपयोग कर सकती हैं। पंप, कंप्रेसर, और सहायक विद्युत उपकरण।
उच्च-शक्ति विद्युत भार के साथ खनन कार्य ट्रांसफार्मर फीडर, मोटर, के आसपास स्विचगियर को कॉन्फ़िगर कर सकते हैं। वेंटिलेशन उपकरण, पंपिंग सिस्टम और प्रसंस्करण सुविधाएं।
यह उपकरण विशेष बुनियादी ढांचे के लिए भी उपयुक्त है जहां विद्युत वितरण को समन्वित करने की आवश्यकता होती है अनेक भवनों, उपकरण क्षेत्रों और सहायक प्रणालियों के साथ।
कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट यूसुने मध्यम-वोल्टेज स्विचगियर अनुप्रयोगों के लिए एक परियोजना संदर्भ है।
एक रॉकेट लॉन्च सुविधा में विशेष बुनियादी ढांचे और वितरित कई विद्युत भार शामिल होते हैं विभिन्न कार्यात्मक क्षेत्र. इसलिए इसकी बिजली वितरण प्रणाली को समन्वित इनकमिंग सर्किट, फीडर की आवश्यकता होती है सुरक्षा, विद्युत अलगाव, माप और नियंत्रण।
इस परियोजना के लिए, स्विचगियर को साइट के मध्यम-वोल्टेज विद्युत वितरण के हिस्से के रूप में लागू किया गया था व्यवस्था. इस परियोजना के लिए विद्युत उपकरणों को व्यापक बुनियादी ढांचे के साथ एकीकृत करने की आवश्यकता थी एक स्वतंत्र कैबिनेट स्थापना के रूप में माना जाता है।
यह एप्लिकेशन विशिष्ट लोगों के लिए मध्यम-वोल्टेज वितरण उपकरण की आपूर्ति में यूसुने के अनुभव को प्रदर्शित करता है विशिष्ट विद्युत प्रणाली आवश्यकताओं के साथ इंजीनियरिंग परियोजनाएं।
| वस्तु | विनिर्देश |
| शृंखला | KYN61 |
| रेटेड वोल्टेज | 3.6kV, 7.2kV, 12kV, 24kV, 36kV |
| रेटेड आवृत्ति | 50 हर्ट्ज / 60 हर्ट्ज |
| वर्तमान मूल्यांकित | 630ए, 1250ए, 1600ए, 2000ए, 2500ए, 3150ए |
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | 25kA, 31.5kA, 40kA, 50kA |
| रेटेड शॉर्ट-टाइम करंट झेलें | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| सुरक्षा की डिग्री | IP4X बाहरी आवरण / IP2X आंतरिक डिब्बे |
| परिवेश का तापमान | -15°C से +40°C |
| सापेक्षिक आर्द्रता | दैनिक औसत ≤95%; मासिक औसत ≤90% |
| ऊंचाई | ≤1000 मीटर, अधिक ऊंचाई के लिए व्युत्पन्न के साथ |
| इंस्टालेशन | इनडोर |
| प्रणाली | तीन चरण ए.सी |
अंतिम विद्युत विन्यास की पुष्टि वास्तविक परियोजना वोल्टेज, करंट, दोष स्तर के अनुसार की जानी चाहिए। इन्सुलेशन आवश्यकताएँ, सुरक्षा योजना और स्थापना की स्थितियाँ।
33kV श्रेणी के स्विचगियर प्रोजेक्ट के लिए, खरीद संपूर्ण विद्युत प्रणाली पर आधारित होनी चाहिए अकेले कैबिनेट मात्रा. प्रोजेक्ट टीम को रेटेड सिस्टम वोल्टेज, निरंतर लोड करंट, की पुष्टि करनी चाहिए शॉर्ट-सर्किट स्तर, फीडर मात्रा, ट्रांसफार्मर क्षमता, केबल व्यवस्था, सुरक्षा आवश्यकताएँ, और आवश्यक माप कार्य.
बड़ी परियोजनाओं के लिए, लाइनअप में विभिन्न कैबिनेट कार्य शामिल हो सकते हैं। इनकमिंग, आउटगोइंग, पीटी, मीटरिंग, बस सेक्शनलाइज़र, और आइसोलेशन कॉन्फ़िगरेशन को विद्युत सिंगल-लाइन आरेख के अनुसार जोड़ा जा सकता है।
यह दृष्टिकोण स्विचगियर और कनेक्टेड ट्रांसफार्मर, केबल, सुरक्षा उपकरणों के बीच बेमेल को रोकने में मदद करता है। और डाउनस्ट्रीम भार।
अंतिम कैबिनेट व्यवस्था परियोजना की विद्युत वास्तुकला के अनुसार विकसित की जा सकती है। अलग इनकमिंग और आउटगोइंग सर्किट की संख्या को एक समन्वित स्विचगियर लाइनअप में व्यवस्थित किया जा सकता है।
एक विशिष्ट वितरण प्रणाली में अपस्ट्रीम पावर स्रोत से जुड़ी एक आने वाली कैबिनेट शामिल हो सकती है, कई ट्रांसफार्मर या प्रमुख भार की आपूर्ति करने वाले आउटगोइंग कैबिनेट, और वोल्टेज के लिए अतिरिक्त पीटी या मीटरिंग कैबिनेट माप और ऊर्जा निगरानी।
जहां परियोजना को दो बिजली स्रोतों या विभाजित बस अनुभागों की आवश्यकता होती है, वहां बस अनुभागीकरण कार्य भी हो सकते हैं लाइनअप में शामिल किया गया।
यह कॉन्फ़िगरेशन विधि उपकरण को व्यक्तिगत सबस्टेशन और बड़े मल्टी-कैबिनेट दोनों के लिए उपयुक्त बनाती है वितरण प्रणाली.

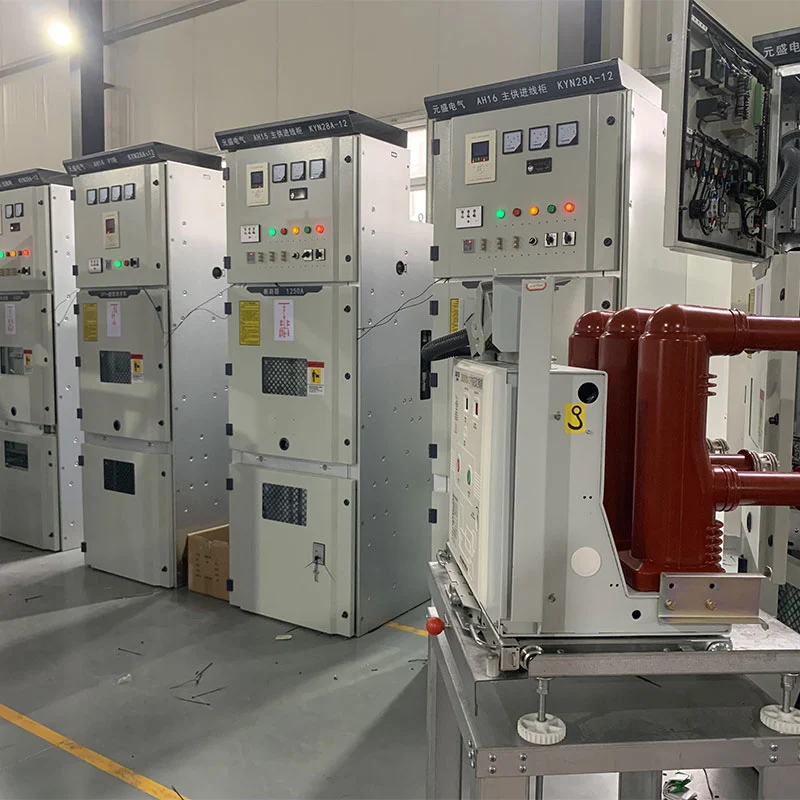

डिलीवरी से पहले, पूर्ण स्विचगियर कैबिनेट असेंबली, प्राथमिक सर्किट कनेक्शन का निरीक्षण करता है। द्वितीयक वायरिंग, यांत्रिक संचालन और प्रासंगिक विद्युत कार्य।
निकासी योग्य तंत्र, सर्किट ब्रेकर ऑपरेशन, इंटरलॉकिंग फ़ंक्शन, ग्राउंडिंग व्यवस्था और कैबिनेट उत्पादन निरीक्षण प्रक्रिया के दौरान निर्माण की जाँच की जाती है।
Usune अनुमति देते हुए, परियोजना आवश्यकताओं के अनुसार प्रासंगिक निरीक्षण रिकॉर्ड और परीक्षण दस्तावेज़ प्रदान कर सकता है ग्राहकों, ईपीसी ठेकेदारों और तीसरे पक्ष के निरीक्षकों को शिपमेंट से पहले उपकरण को सत्यापित करना होगा।
मध्यम-वोल्टेज स्विचगियर प्रणाली का मूल्य इसकी प्रारंभिक विद्युत रेटिंग तक सीमित नहीं है। बड़े के लिए बुनियादी ढांचे और औद्योगिक परियोजनाओं, उपकरणों को भी योजनाबद्ध, संगठित संचालन का समर्थन करने की आवश्यकता है रखरखाव, भविष्य के सर्किट प्रबंधन, और व्यापक बिजली वितरण नेटवर्क के साथ स्थिर एकीकरण।
KYN61-40.5 33kV इंडोर वीसीबी स्विचगियर पैनल का कंपार्टमेंटलाइज्ड निर्माण एक परिभाषित व्यवस्था प्रदान करता है प्राथमिक और माध्यमिक उपकरणों के लिए, जबकि निकासी योग्य सर्किट ब्रेकर डिज़ाइन स्विचिंग इकाई की अनुमति देता है निरीक्षण और सर्विसिंग के लिए ले जाया गया।
उन सुविधाओं के लिए जहां विद्युत वितरण कई वर्षों तक संचालित होने की उम्मीद है, यह संयोजन बनाने में मदद कर सकता है एक अधिक प्रबंधनीय मध्यम-वोल्टेज वितरण प्रणाली और भविष्य की रखरखाव योजना को सरल बनाना।
प्रदान किए गए विनिर्देश में 3.6kV, 7.2kV, 12kV, 24kV और 36kV कॉन्फ़िगरेशन शामिल हैं। वास्तविक रेटेड वोल्टेज ग्राहक की बिजली व्यवस्था के अनुसार पुष्टि की जानी चाहिए।
आपूर्ति किए गए विनिर्देश में 36kV रेटेड कॉन्फ़िगरेशन सूचीबद्ध है, जिसे 33kV-वर्ग सिस्टम विषय के लिए माना जा सकता है वास्तविक सिस्टम आवश्यकताओं, इन्सुलेशन स्तर और लागू मानकों की पुष्टि के लिए।
इसका उपयोग मध्यम-वोल्टेज बिजली प्राप्त करने, वितरण, स्विचिंग, सुरक्षा, माप और नियंत्रण के लिए किया जाता है इनडोर तीन-चरण एसी पावर सिस्टम।
प्रदान की गई कॉन्फ़िगरेशन 630A से 3150A तक है। अधिकतम के अनुसार सही रेटिंग का चयन करना चाहिए निरंतर लोड और प्रोजेक्ट डिज़ाइन।
उपलब्ध रेटिंग में 25kA, 31.5kA, 40kA और 50kA शामिल हैं, लागू मूल्य गणना दोष द्वारा निर्धारित किया जाता है विद्युत प्रणाली का स्तर.
हाँ। Usune इनकमिंग, आउटगोइंग, पीटी, मीटरिंग, बस सेक्शनलाइज़र और आइसोलेशन फ़ंक्शंस को अपने अनुसार कॉन्फ़िगर कर सकता है ग्राहक की एकल-पंक्ति आरेख और तकनीकी आवश्यकताएँ।
Usune ISO 9001, ISO 14001 और ISO 45001 प्रबंधन प्रणालियों के तहत काम करता है। उत्पादों को उसी के अनुसार डिज़ाइन किया गया है लागू कॉन्फ़िगरेशन के लिए CE प्रमाणीकरण के साथ लागू IEC और GB मानक।
हाँ। Usune अपने अनुसार तकनीकी विशिष्टताएँ, परीक्षण रिपोर्ट, चित्र और अन्य परियोजना दस्तावेज़ीकरण प्रदान कर सकता है ग्राहक और इंजीनियरिंग आवश्यकताएँ।
मानक कॉन्फ़िगरेशन इनडोर स्थापना के लिए डिज़ाइन किया गया है। विशेष परिस्थितियाँ जैसे ऊँचाई, ऊँचाइयाँ ऑर्डर देने से पहले आर्द्रता, या असामान्य पर्यावरणीय स्थितियों की पुष्टि की जानी चाहिए।
