ईपीसी ठेकेदारों, विद्युत वितरकों, सबस्टेशनों, औद्योगिक संयंत्रों और बुनियादी ढांचा परियोजनाओं के लिए, Kyn28 मीडियम वोल्टेज स्विचगियर संपूर्ण इनडोर मीडियम-वोल्टेज वितरण के निर्माण के लिए एक कॉन्फ़िगर करने योग्य मंच प्रदान करता है सिस्टम.
Usune ISO 9001, ISO 14001 और ISO 45001 प्रबंधन प्रणालियों के साथ काम करता है। के अनुसार उत्पादों का निर्माण किया जाता है प्रासंगिक बाजारों के लिए सीई प्रमाणीकरण के साथ लागू आईईसी और जीबी मानक उपलब्ध हैं।
मध्यम-वोल्टेज स्विचगियर का चयन कैबिनेट के बजाय विद्युत प्रणाली से शुरू होता है। रखने से पहले एक आदेश, इंजीनियरों को आम तौर पर सिस्टम वोल्टेज, ऑपरेटिंग आवृत्ति, अधिकतम लोड वर्तमान की पुष्टि करने की आवश्यकता होती है। शॉर्ट-सर्किट स्तर, फीडरों की संख्या, सुरक्षा आवश्यकताएँ, केबल व्यवस्था और स्थापना वातावरण।
ये पैरामीटर उपयुक्त कैबिनेट कॉन्फ़िगरेशन और विद्युत घटकों को निर्धारित करते हैं। Usune इसकी समीक्षा कर सकता है विद्युत संबंधी जानकारी प्रोजेक्ट करें और उसी विनिर्देश को लागू करने के बजाय एक उपयुक्त कॉन्फ़िगरेशन की अनुशंसा करें हर परियोजना.
यह परियोजना-आधारित चयन पद्धति सबस्टेशनों, विनिर्माण संयंत्रों, बिजली के लिए विशेष रूप से महत्वपूर्ण है बुनियादी ढाँचा, और अन्य सुविधाएँ जहाँ कई मध्यम-वोल्टेज सर्किट एक साथ काम करते हैं।
मानक Kyn28 मध्यम वोल्टेज स्विचगियर कॉन्फ़िगरेशन 3.6kV से 12kV तक मध्यम-वोल्टेज सिस्टम का समर्थन करता है वर्तमान रेटिंग 630ए से 3150ए तक है।
शॉर्ट-सर्किट प्रदर्शन कई स्तरों में उपलब्ध है, जिसमें 25kA, 31.5kA, 40kA और 50kA कॉन्फ़िगरेशन शामिल हैं। द विद्युत नेटवर्क की गणना की गई फॉल्ट धारा के अनुसार उचित रेटिंग का चयन किया जाना चाहिए सामान्य परिचालन भार के अनुसार।
परियोजना खरीद के लिए, अपस्ट्रीम और डाउनस्ट्रीम के साथ रेटेड वर्तमान और शॉर्ट-सर्किट क्षमता का मिलान करना समन्वित प्रणाली प्रदर्शन को बनाए रखने के लिए विद्युत उपकरण आवश्यक है।
एक पूर्ण मध्यम-वोल्टेज वितरण प्रणाली में आम तौर पर एक से अधिक प्रकार के कैबिनेट होते हैं। आने वाली शक्ति, आउटगोइंग फीडर, ट्रांसफार्मर, मीटरिंग सर्किट, वोल्टेज माप और बसबार कनेक्शन सभी की आवश्यकता हो सकती है विभिन्न कार्य.
Usune इन सर्किट आवश्यकताओं के अनुसार स्विचगियर लाइनअप को कॉन्फ़िगर कर सकता है। परिणामी व्यवस्था कर सकते हैं एक समन्वित के भीतर इनकमिंग, आउटगोइंग, पीटी, मीटरिंग, बस सेक्शनलाइज़र और आइसोलेशन फ़ंक्शन शामिल करें विद्युत वितरण प्रणाली.
यह उपकरण को उन परियोजनाओं के लिए उपयुक्त बनाता है जहां स्विचगियर को सीधे अनुमोदित के अनुरूप होने की आवश्यकता होती है एकल-पंक्ति आरेख.
सिस्टम स्तर पर मध्यम-वोल्टेज सुरक्षा पर विचार किया जाना चाहिए। स्विचगियर, सर्किट ब्रेकर, सुरक्षा रिले, परियोजना की सुरक्षा के अनुसार ट्रांसफार्मर, केबल और अपस्ट्रीम सुरक्षा उपकरण को एक साथ काम करने की आवश्यकता है दर्शन.
Kyn28 मीडियम वोल्टेज स्विचगियर को आवश्यक सुरक्षा और नियंत्रण घटकों के साथ एकीकृत किया जा सकता है परियोजना विनिर्देश के लिए. वैक्यूम सर्किट ब्रेकर प्राथमिक स्विचिंग फ़ंक्शन प्रदान करता है, जबकि संबंधित सुरक्षा और नियंत्रण प्रणाली को विद्युत डिजाइन के अनुसार कॉन्फ़िगर किया जा सकता है।
ईपीसी परियोजनाओं के लिए, यूसुने ग्राहक की सुरक्षा आवश्यकताओं के साथ कैबिनेट कॉन्फ़िगरेशन का समन्वय कर सकता है तकनीकी दस्तावेज.

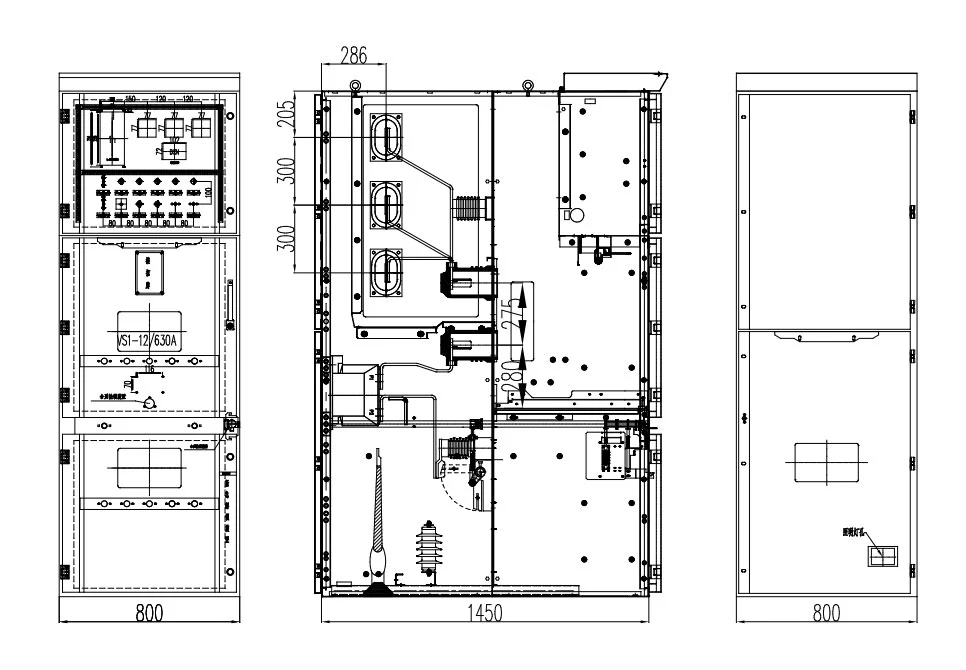

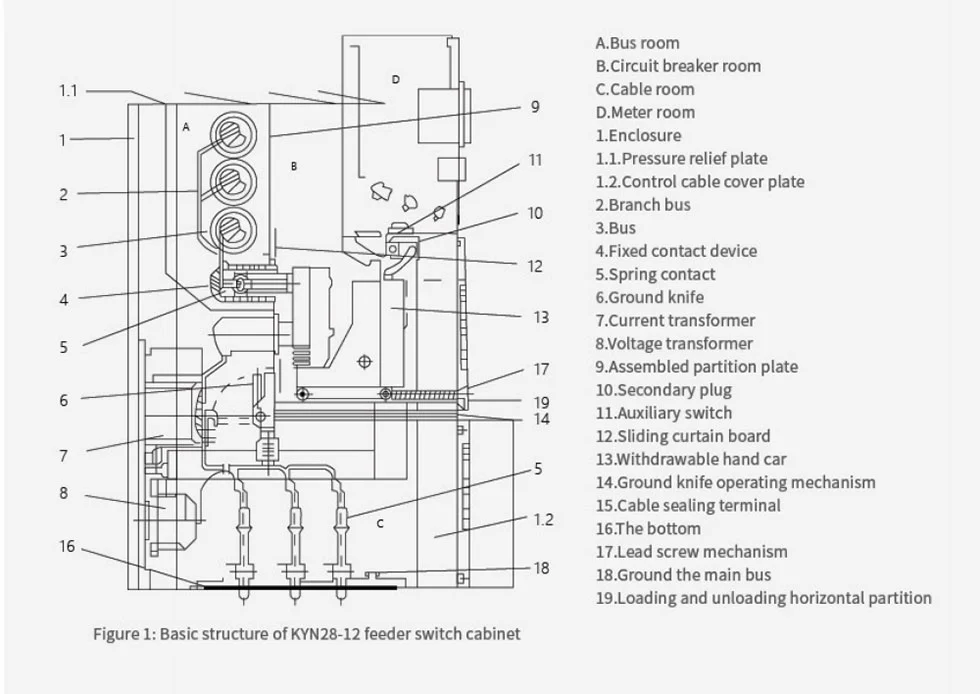

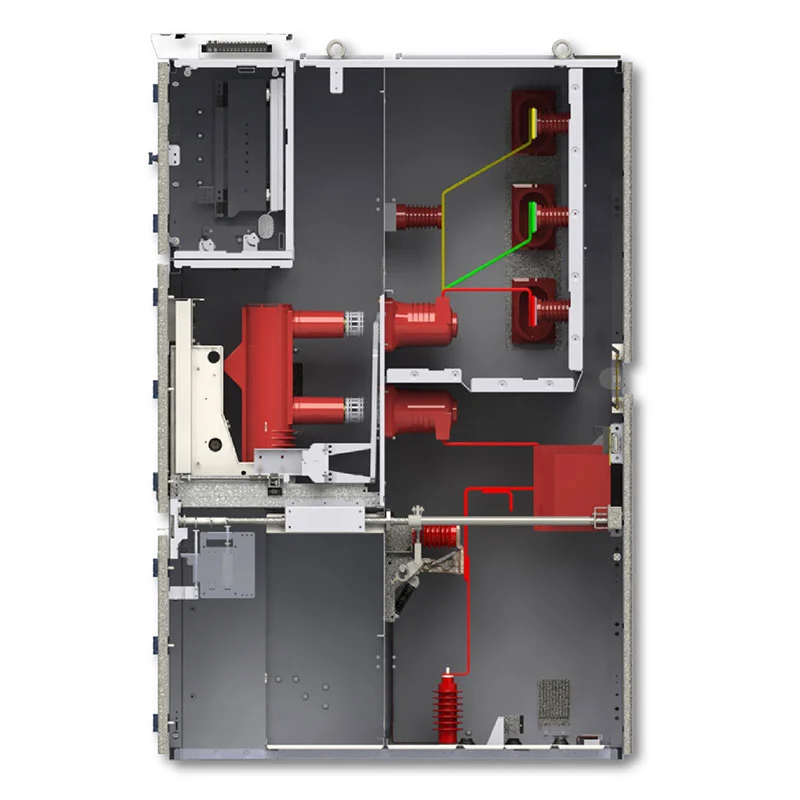

उपकरण प्राथमिक विद्युत घटकों के लिए समर्पित क्षेत्रों के साथ एक धातु-संलग्न कैबिनेट संरचना का उपयोग करता है, बसबार, केबल कनेक्शन और माध्यमिक नियंत्रण उपकरण।
आंतरिक व्यवस्था विद्युत स्थापना के लिए एक परिभाषित लेआउट प्रदान करती है और पूर्ण स्विचगियर की अनुमति देती है लाइनअप को केबल रूटिंग, कंट्रोल वायरिंग, ऑपरेटिंग एक्सेस और इलेक्ट्रिकल रूम आयामों के साथ समन्वित किया जाना चाहिए।
एकाधिक कैबिनेट वाली परियोजनाओं के लिए, सर्किट की संख्या और आवश्यकता के अनुसार व्यवस्था की योजना बनाई जा सकती है प्रत्येक कैबिनेट को एक स्वतंत्र उत्पाद मानने के बजाय कार्य करता है।
उपकरण का ऑर्डर देने से पहले विद्युत कक्ष की स्थिति की पुष्टि की जानी चाहिए। महत्वपूर्ण कारकों में उपलब्ध शामिल हैं स्थापना स्थान, केबल प्रवेश दिशा, परिचालन निकासी, परिवेश का तापमान, आर्द्रता, ऊंचाई, वेंटिलेशन, और परिवहन पहुंच।
मानक उपकरण इनडोर स्थापना के लिए अभिप्रेत है। परिवेश का तापमान -15°C से +40°C तक निर्दिष्ट है, जबकि दैनिक औसत सापेक्ष आर्द्रता 95% और मासिक औसत 90% से अधिक नहीं होनी चाहिए।
अधिक ऊंचाई पर या विशेष पर्यावरणीय परिस्थितियों में स्थापना के लिए, यूसुने से परामर्श किया जाना चाहिए इंजीनियरिंग चरण ताकि उपयुक्त विद्युत और इन्सुलेशन मापदंडों पर विचार किया जा सके।
आने वाली अलमारियाँ मध्यम-वोल्टेज आपूर्ति को स्विचगियर बसबार सिस्टम से जोड़ती हैं। रेटेड वर्तमान, सुरक्षा व्यवस्था, माप आवश्यकताओं और आने वाली केबल कॉन्फ़िगरेशन के अनुसार पुष्टि की जानी चाहिए अपस्ट्रीम विद्युत नेटवर्क।
आउटगोइंग कैबिनेट ट्रांसफार्मर, मोटर, उत्पादन उपकरण, या अन्य डाउनस्ट्रीम लोड को बिजली वितरित करते हैं। उनके मात्रा और वर्तमान रेटिंग परियोजना की लोड सूची और फीडर शेड्यूल के अनुसार निर्धारित की जा सकती है।
पीटी और मीटरिंग कैबिनेट को शामिल किया जा सकता है जहां परियोजना को वोल्टेज माप, ऊर्जा माप, या की आवश्यकता होती है अन्य विद्युत निगरानी कार्य।
बस सेक्शनलाइज़र कॉन्फ़िगरेशन का उपयोग किया जा सकता है जहां वितरण नेटवर्क को अलग बस सेक्शन की आवश्यकता होती है या सिस्टम के विभिन्न अनुभागों के बीच नियंत्रित कनेक्शन।
सबस्टेशनों में, उपकरण को आने वाले स्रोतों, ट्रांसफार्मर फीडर, आउटगोइंग सर्किट के आसपास व्यवस्थित किया जा सकता है। पैमाइश, और बसबार सेक्शनिंग आवश्यकताएँ। कॉन्फ़िगरेशन का मिलान सबस्टेशन के इलेक्ट्रिकल से किया जा सकता है एकल-पंक्ति आरेख.
कारखानों के लिए, स्विचगियर उत्पादन लाइनों, ट्रांसफार्मर, मोटरों को मध्यम-वोल्टेज बिजली वितरित कर सकता है। कम्प्रेसर, पंप और सहायक प्रणालियाँ। वास्तविक लोड के अनुसार अलग-अलग फीडर रेटिंग निर्दिष्ट की जा सकती हैं वितरण.
खनन परियोजनाओं में अक्सर वितरित भारी विद्युत भार शामिल होता है। स्विचगियर को ट्रांसफार्मर के चारों ओर कॉन्फ़िगर किया जा सकता है फीडर, मोटर, वेंटिलेशन सिस्टम, पंपिंग उपकरण और प्रसंस्करण सुविधाएं।
बड़ी व्यावसायिक और ऊंची इमारतों को मध्यम-वोल्टेज इनकमिंग बिजली और मल्टीपल डाउनस्ट्रीम की आवश्यकता हो सकती है ट्रांसफार्मर सर्किट. उपकरण को भवन के विद्युत कक्ष और वितरण के अनुसार व्यवस्थित किया जा सकता है आवश्यकताएँ.
| वस्तु | विनिर्देश |

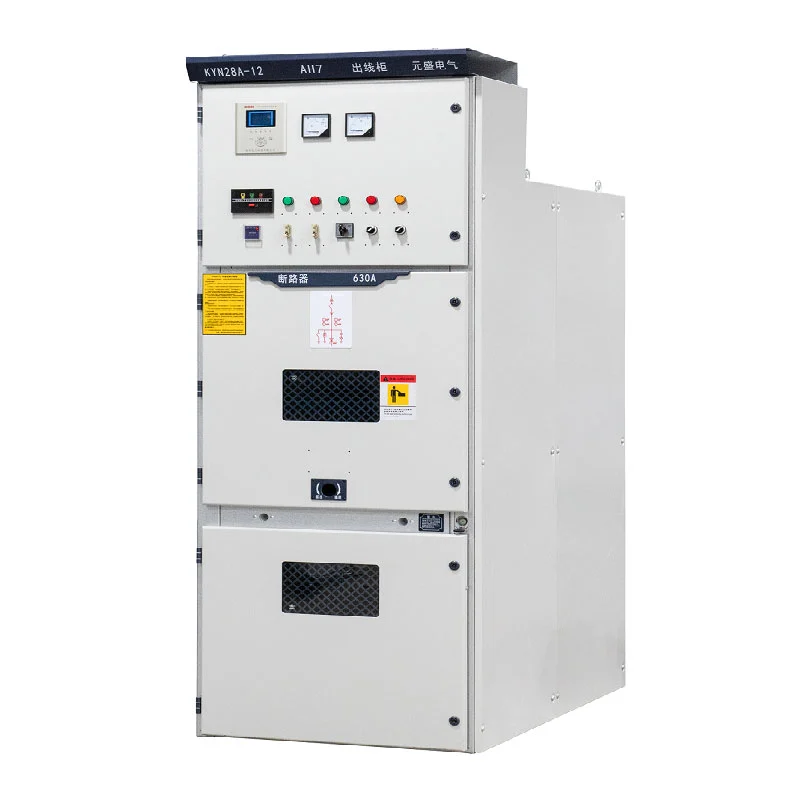

| नमूना | KYN28A-12 |
| रेटेड वोल्टेज | 3.6kV, 7.2kV, 12kV |
| रेटेड आवृत्ति | 50 हर्ट्ज / 60 हर्ट्ज |
| वर्तमान मूल्यांकित | 630ए-3150ए |
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट | 25kA, 31.5kA, 40kA, 50kA |
| रेटेड शॉर्ट-टाइम करंट झेलें | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| सुरक्षा की डिग्री | IP4X बाहरी आवरण / IP2X आंतरिक डिब्बे |
| परिवेश का तापमान | -15°C से +40°C |
| ऊंचाई | ≤1000 मीटर, अधिक ऊंचाई के लिए व्युत्पन्न के साथ |
| इंस्टालेशन | इनडोर |
| प्रणाली | तीन चरण ए.सी |
प्रोजेक्ट वोल्टेज, लोड करंट, फॉल्ट लेवल, सुरक्षा के अनुसार अंतिम विनिर्देश की पुष्टि की जानी चाहिए योजना, केबल व्यवस्था, और स्थापना वातावरण।
यूसुने के पास विद्युत उपकरण निर्माण में 14 वर्षों से अधिक का अनुभव है और वह तकनीकी सहायता प्रदान करता है परियोजना-आधारित मध्यम-वोल्टेज उपकरण खरीद।
ग्राहक सिंगल-लाइन आरेख, वोल्टेज स्तर, वर्तमान रेटिंग, शॉर्ट-सर्किट आवश्यकता, कैबिनेट प्रदान कर सकते हैं मात्रा, कार्यात्मक आवश्यकताएँ और स्थापना की स्थितियाँ। यूसुने तब तकनीकी पुष्टि में सहायता कर सकता है और उपकरण विन्यास।
मानक कॉन्फ़िगरेशन के लिए, तकनीकी पुष्टि के बाद सामान्य उत्पादन अवधि लगभग 15-20 दिन होती है और भुगतान. वास्तविक डिलीवरी का समय प्रोजेक्ट कॉन्फ़िगरेशन और ऑर्डर मात्रा पर निर्भर करता है।
KYN28 श्रृंखला को कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट के लिए संदर्भित किया गया है।
पारंपरिक व्यावसायिक इमारतों या कारखानों के विपरीत, एयरोस्पेस बुनियादी ढांचे में कई विशिष्ट चीजें शामिल हो सकती हैं विभिन्न क्षेत्रों में संचालित होने वाले विद्युत भार और सहायक प्रणालियाँ। मध्यम-वोल्टेज वितरण उपकरण इसलिए समग्र सुविधा शक्ति वास्तुकला के साथ समन्वयित करने की आवश्यकता है।
इस परियोजना के लिए, स्विचगियर कॉन्फ़िगरेशन को साइट के व्यापक विद्युत वितरण के हिस्से के रूप में माना गया था सिस्टम, जिसमें बिजली रिसेप्शन, सर्किट वितरण, सुरक्षा और विद्युत नियंत्रण आवश्यकताएं शामिल हैं।
यह परियोजना मध्यम-वोल्टेज वाले विशेष इंजीनियरिंग अनुप्रयोगों में भाग लेने की यूसुने की क्षमता को प्रदर्शित करती है उपकरण को सामान्य के रूप में आपूर्ति करने के बजाय परियोजना-विशिष्ट विद्युत आवश्यकताओं के साथ समन्वयित करने की आवश्यकता है मानक कैबिनेट.
यूसुने विनिर्माण, निरीक्षण, को कवर करते हुए एक एकीकृत गुणवत्ता और उत्पादन प्रबंधन प्रणाली लागू करता है। पर्यावरण प्रबंधन, और व्यावसायिक सुरक्षा।
कंपनी के पास आईएसओ 9001, आईएसओ 14001 और आईएसओ 45001 प्रमाणन हैं। उपकरण के अनुसार डिज़ाइन किया गया है लागू कॉन्फ़िगरेशन के लिए CE प्रमाणीकरण के साथ लागू IEC और GB मानक।

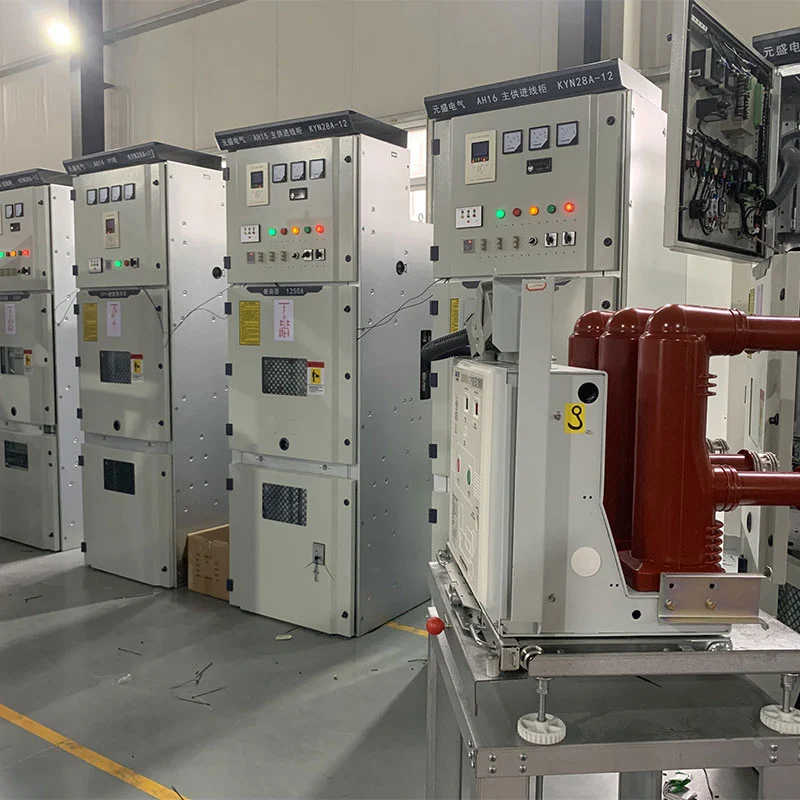

शिपमेंट से पहले, उपकरण प्रासंगिक घटकों, असेंबली को कवर करते हुए नियमित निरीक्षण और परीक्षण से गुजरता है। विद्युत कनेक्शन, और तैयार उपकरण। तकनीकी दस्तावेज और परीक्षण रिपोर्ट तदनुसार आपूर्ति की जा सकती है प्रोजेक्ट आवश्यकताओं के लिए.
मुख्य जानकारी में सिस्टम वोल्टेज, आवृत्ति, रेटेड करंट, शॉर्ट-सर्किट स्तर, आने वाली संख्या और शामिल हैं आउटगोइंग सर्किट, सुरक्षा आवश्यकताएँ, केबल व्यवस्था और स्थापना की स्थितियाँ।
प्रदान किया गया कॉन्फ़िगरेशन 3.6kV, 7.2kV और 12kV सिस्टम का समर्थन करता है। अंतिम वोल्टेज रेटिंग की पुष्टि की जानी चाहिए ग्राहक के विद्युत नेटवर्क के अनुसार।
हाँ। Usune ग्राहक के विद्युत आरेख की समीक्षा कर सकता है और उसके अनुसार कैबिनेट कार्यों और रेटिंग को कॉन्फ़िगर कर सकता है परियोजना की आवश्यकताएँ.
हाँ। इसे आने वाली बिजली, ट्रांसफार्मर फीडर, आउटगोइंग सर्किट, मीटरिंग, वोल्टेज माप, के लिए कॉन्फ़िगर किया जा सकता है। और इनडोर सबस्टेशन अनुप्रयोगों में बसबार सेक्शनिंग।
Usune के उत्पाद लागू IEC और GB मानकों के अनुसार डिज़ाइन किए गए हैं। कंपनी आईएसओ 9001, आईएसओ के तहत काम करती है 14001, और आईएसओ 45001 प्रबंधन प्रणालियाँ, सीई प्रमाणीकरण के साथ लागू बाजारों के लिए उपलब्ध हैं।
हाँ। यूज़्यून तकनीकी विशिष्टताएँ, परीक्षण रिपोर्ट, उत्पाद दस्तावेज़ीकरण और अन्य परियोजना-संबंधित प्रदान कर सकता है ग्राहकों की आवश्यकताओं के अनुसार दस्तावेज़।
मानक कॉन्फ़िगरेशन के लिए, तकनीकी पुष्टि और भुगतान के बाद उत्पादन आम तौर पर लगभग 15-20 दिनों के आसपास होता है। द वास्तविक शेड्यूल कॉन्फ़िगरेशन और मात्रा पर निर्भर करता है।
यदि आप Kyn28 मीडियम वोल्टेज स्विचगियर खरीद रहे हैं, तो अपना सिंगल-लाइन आरेख, सिस्टम वोल्टेज, रेटेड प्रदान करें वर्तमान, शॉर्ट-सर्किट स्तर, कैबिनेट मात्रा, फीडर आवश्यकताएँ, सुरक्षा आवश्यकताएँ और स्थापना शर्तें.
यूज़्यून विद्युत आवश्यकताओं का मूल्यांकन कर सकता है और इसके लिए उपयुक्त मध्यम-वोल्टेज स्विचगियर कॉन्फ़िगरेशन प्रदान कर सकता है आपका प्रोजेक्ट.
