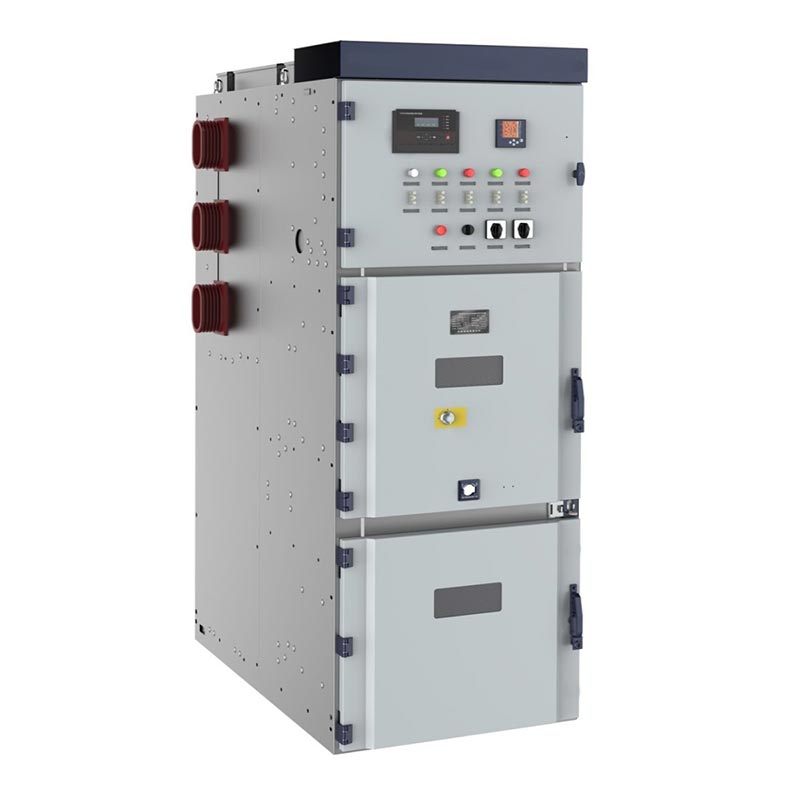

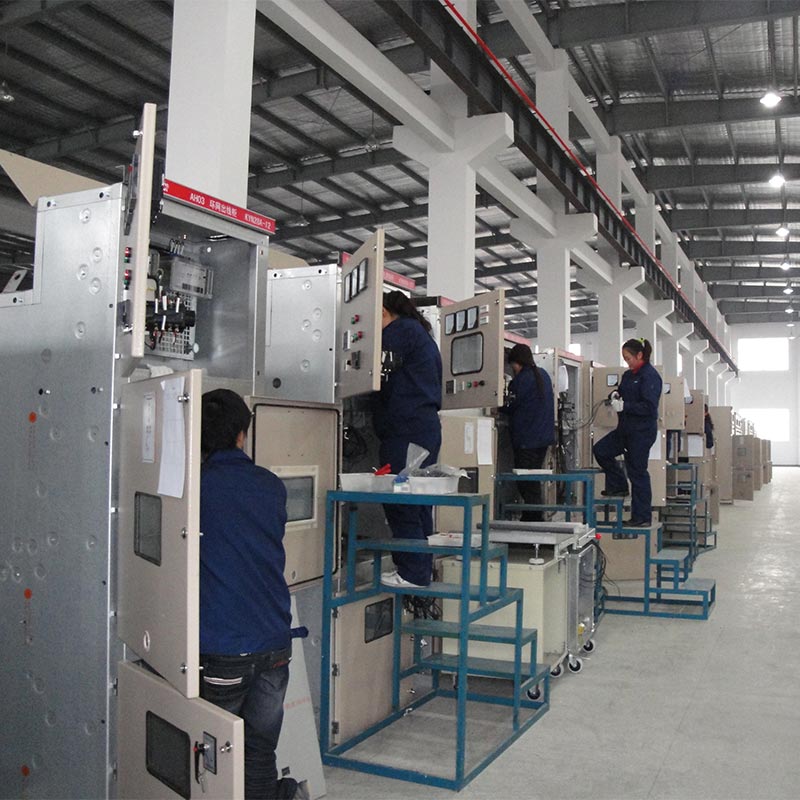

24kv मध्यम वोल्टेज Lv और Mv स्विचगियर

Usune 24kV मीडियम वोल्टेज Lv और Mv स्विचगियर, KYN28-24 (Z)(GZS1), बख्तरबंद निकासी योग्य AC से संबंधित है धातु-संलग्न स्विचगियर श्रेणी। यह तीन-चरण AC 50Hz बिजली प्रणालियों के लिए उपयुक्त है और इसका मुख्य रूप से उपयोग किया जाता है शक्ति स्वागत, वितरण, सर्किट नियंत्रण, सुरक्षा और निगरानी।

24kV मीडियम वोल्टेज Lv और Mv स्विचगियर का व्यापक रूप से बिजली संयंत्रों, सबस्टेशनों, औद्योगिक और खनन में उपयोग किया जाता है। बिजली ग्रहण, वितरण, नियंत्रण और सुरक्षा के लिए उद्यम और ऊंची इमारतें। यूसुने का मूल उत्पादन आधार चीन में स्थित है, जो इसे उच्च गुणवत्ता प्रदान करने वाला एक विश्वसनीय पेशेवर निर्माता बनाता है दुनिया भर के उपयोगकर्ताओं के लिए मध्यम-वोल्टेज बिजली वितरण समाधान।

कम वोल्टेज स्विचगियर

मध्यम वोल्टेज स्विचगियर

मुख्य तकनीकी पैरामीटर

हमारे उत्पाद निम्नलिखित मानकों का सख्ती से पालन करते हैं

1. GB3906-2006 "3.6-40.5kV AC मेटल-संलग्न स्विचगियर और कंट्रोलगियर"
2. GB/T11022 "हाई-वोल्टेज स्विचगियर और कंट्रोलगियर के लिए सामान्य तकनीकी स्थितियाँ"
3. IEC62271-200 "1kV से ऊपर और 52kV से नीचे रेटेड वोल्टेज के साथ एसी मेटल-संलग्न स्विचगियर"
4. DL/T404 "इनडोर एसी हाई-वोल्टेज स्विचगियर ऑर्डर करने के लिए तकनीकी शर्तें"

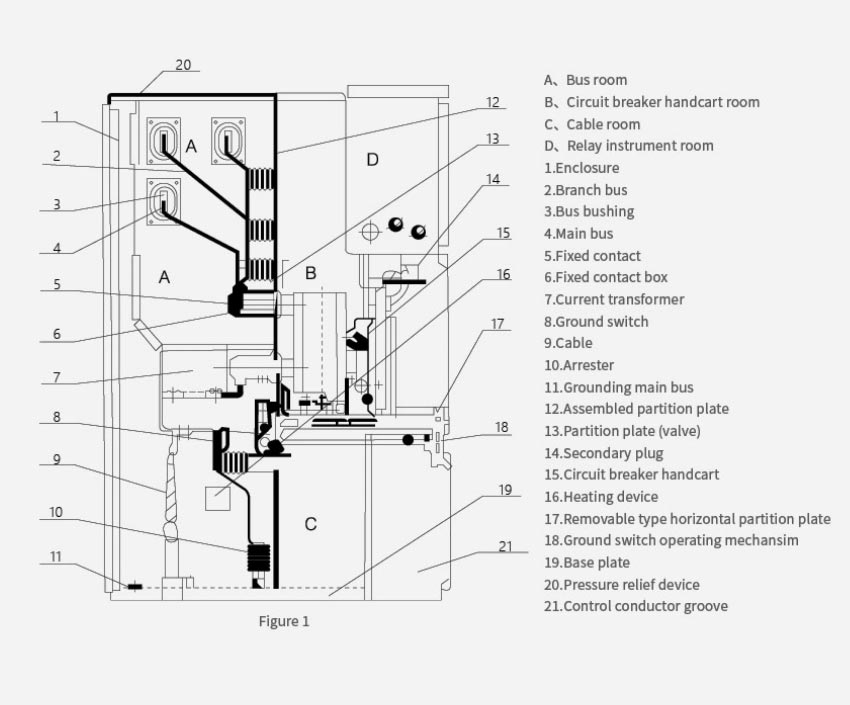

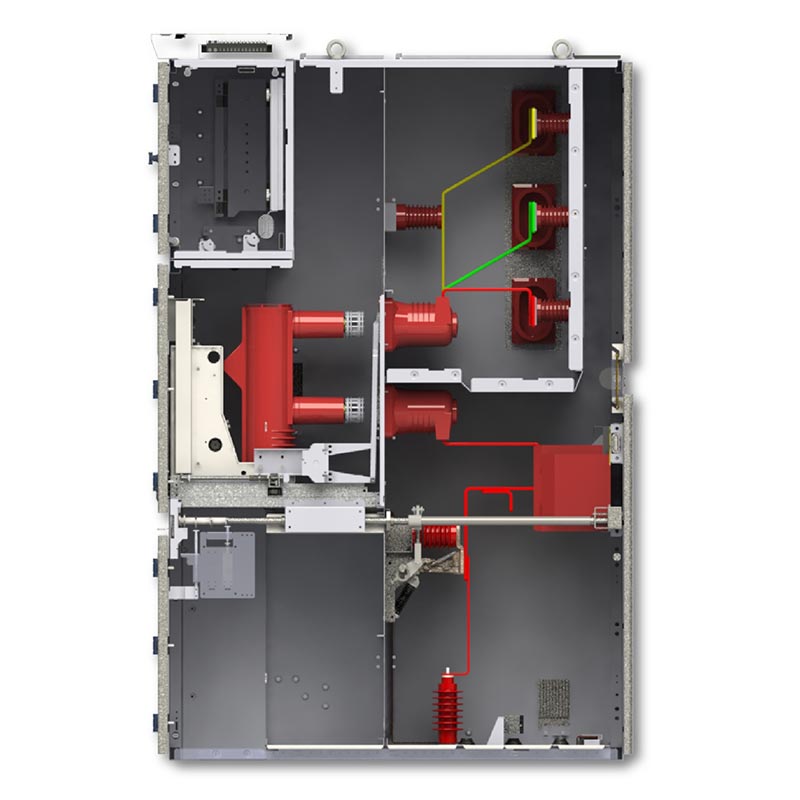

कैबिनेट संरचना

24kV मध्यम वोल्टेज निम्न और मध्यम वोल्टेज स्विचगियर एक पूर्ण-धातु विभाजन संरचना को अपनाता है, प्रत्येक के साथ कार्यात्मक क्षेत्र को स्वतंत्र रूप से अलग किया जाता है, जिससे फॉल्ट आर्क के प्रसार को प्रभावी ढंग से रोका जा सकता है।

1. सर्किट ब्रेकर कम्पार्टमेंट: एक हटाने योग्य वैक्यूम सर्किट ब्रेकर ट्रॉली से सुसज्जित।
2. बसबार कम्पार्टमेंट: इसमें मुख्य बसबार, शाखा बसबार और बसबार इंसुलेटर शामिल हैं।
3. केबल कम्पार्टमेंट: वर्तमान ट्रांसफार्मर, वोल्टेज ट्रांसफार्मर, ग्राउंडिंग स्विच और केबल टर्मिनल स्थापित करता है।
4. नियंत्रण उपकरण कम्पार्टमेंट: रिले, सुरक्षा उपकरण, उपकरण, सेकेंडरी वायरिंग और से सुसज्जित नियंत्रण पैनल.
5. प्रेशर रिलीफ चैनल: गलती से सुरक्षा बढ़ाने के लिए कैबिनेट के शीर्ष पर एक आर्क रिलीफ डिवाइस की सुविधा है।

मुख्य विशेषताएं

1. फॉल्ट आर्क के प्रसार और आपसी हस्तक्षेप को रोकने के लिए ऑल-मेटल स्वतंत्र डिब्बे।

2. व्यापक यांत्रिक पांच-प्रूफ इंटरलॉकिंग:
- लोड के तहत सर्किट ब्रेकर ट्रॉली को धक्का देने या खींचने से रोकता है।
- ग्राउंडिंग स्विच बंद होने पर सर्किट ब्रेकर को बंद होने से रोकता है।
- सक्रिय होने पर ग्राउंडिंग स्विच को आकस्मिक रूप से बंद होने से रोकता है।
- ऊर्जावान डिब्बों में आकस्मिक प्रवेश को रोकता है।
- आइसोलेटिंग स्विच के गलत संचालन को रोकता है।

3. सामने के संचालन और रखरखाव के लिए केंद्र में स्थापित हटाने योग्य ट्रॉली, मरम्मत की सुविधा।

4. उच्च इन्सुलेशन स्तर, कॉम्पैक्ट संरचना, और मजबूत दोष प्रतिरोध।

5. घरेलू और अंतरराष्ट्रीय मानकों के अनुरूप, विभिन्न बिजली वितरण योजनाओं के अनुकूल

व्यावहारिक अनुप्रयोग मामले

केस 1: पूर्वी चीन में एक नगरपालिका सबस्टेशन

1. परियोजना पृष्ठभूमि

बढ़ते शहरी जरूरतों को पूरा करने के लिए अपने माध्यमिक बिजली वितरण नेटवर्क को अपग्रेड करने के लिए 110kV नगरपालिका सबस्टेशन की आवश्यकता है बिजली की मांग और बिजली आपूर्ति की विश्वसनीयता में सुधार।

2. समाधान

24kV बिजली वितरण प्रणाली के लिए 36 Usune 24kV मध्यम वोल्टेज Lv और Mv स्विचगियर इकाइयाँ तैनात की गईं।

3. परिणाम

- स्विचगियर के कॉम्पैक्ट डिज़ाइन ने सबस्टेशन के फर्श की 30% जगह बचाई।
- पांच-प्रूफ इंटरलॉकिंग सिस्टम ऑपरेशन के तीन वर्षों के दौरान बिना किसी परिचालन दुर्घटना के संचालित हुआ।
- विश्वसनीय वैक्यूम सर्किट ब्रेकिंग तकनीक ने आउटेज समय को 80% से अधिक कम कर दिया, जिससे काफी सुधार हुआ 200,000 निवासियों के लिए बिजली आपूर्ति की गुणवत्ता।

केस 2: मध्य एशिया में एक बड़ा पेट्रोकेमिकल प्लांट

1. परियोजना पृष्ठभूमि

एक आधुनिक पेट्रोकेमिकल कॉम्प्लेक्स को सुनिश्चित करने के लिए एक अत्यधिक विश्वसनीय मध्यम-वोल्टेज बिजली वितरण प्रणाली की आवश्यकता होती है महत्वपूर्ण उत्पादन उपकरणों का निरंतर संचालन।

2. समाधान

58 यूसुने 24kV स्विचगियर इकाइयाँ प्रदान की गईं, जो विशेष रूप से कठोर औद्योगिक वातावरण के लिए डिज़ाइन की गई हैं और इनके साथ संवर्धित की गई हैं धूल और संक्षारण प्रतिरोध।

3. परिणाम

- स्थिर प्रदर्शन करते हुए साइट पर कठोर वातावरण (उच्च धूल, रासायनिक धुएं) का सफलतापूर्वक सामना किया प्रदर्शन.
- फास्ट फॉल्ट डिस्कनेक्शन क्षमता (≤ 60 एमएस) शॉर्ट के दौरान महंगे कंप्रेसर और रिएक्टरों को नुकसान से बचाती है सर्किट.
- फ्रंट-माउंटेड रखरखाव डिज़ाइन उत्पादन निरंतरता सुनिश्चित करते हुए रखरखाव डाउनटाइम को 50% तक कम कर देता है।

उत्पाद बाहरी आयाम

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

पूछे जाने वाले प्रश्न

Q1: इस 24kV मीडियम वोल्टेज Lv और Mv स्विचगियर की लागू वोल्टेज रेंज क्या है?

ए1: उत्पाद 3.6 ~ 12 केवी, 24 केवी तीन-चरण एसी 50/60 हर्ट्ज बिजली प्रणालियों के लिए उपयुक्त है, जो अधिकांश की जरूरतों को पूरा करता है। मध्यम-वोल्टेज बिजली वितरण परिदृश्य।

Q2: क्या उपकरण ऑन-साइट रखरखाव और मरम्मत का समर्थन करता है?

ए2: हाँ. उत्पाद फ्रंट-संचालित, फ्रंट-रखरखाव डिजाइन को अपनाता है; सर्किट ब्रेकर ट्रॉली को ले जाया जा सकता है अन्य सर्किट के संचालन को प्रभावित किए बिना त्वरित रखरखाव और प्रतिस्थापन।

Q3: एक पेशेवर आपूर्तिकर्ता के रूप में, क्या आपका कारखाना अनुकूलित समाधान प्रदान करता है?

ए3: हाँ. Usune रेटेड करंट, शॉर्ट-सर्किट ब्रेकिंग करंट, कैबिनेट आकार, सुरक्षा कॉन्फ़िगरेशन को अनुकूलित कर सकता है। आदि, परियोजना आवश्यकताओं के अनुसार विभिन्न परिचालन स्थितियों और सिस्टम आवश्यकताओं के अनुकूल।
