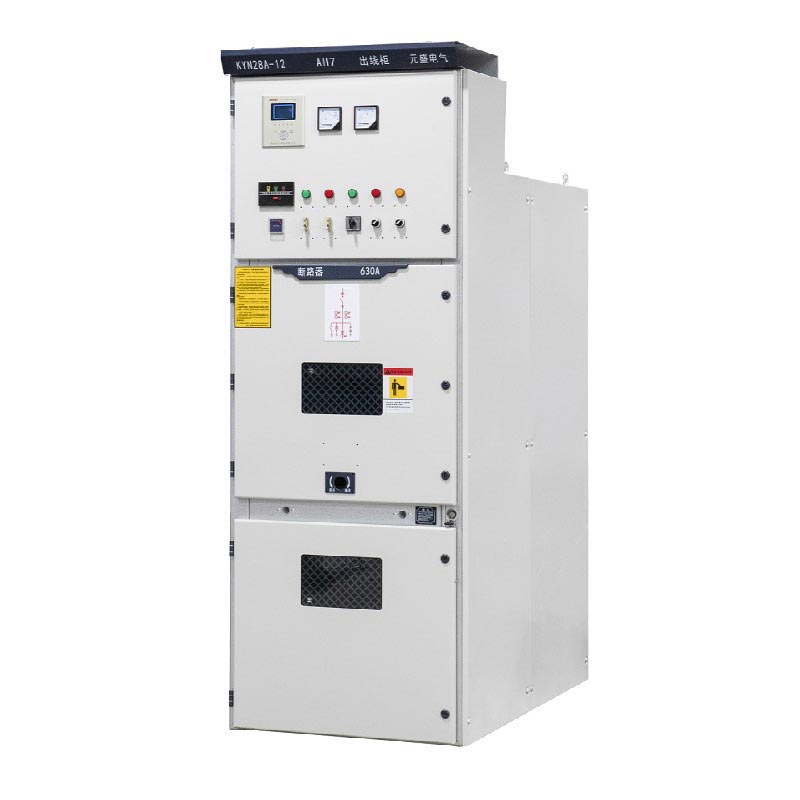

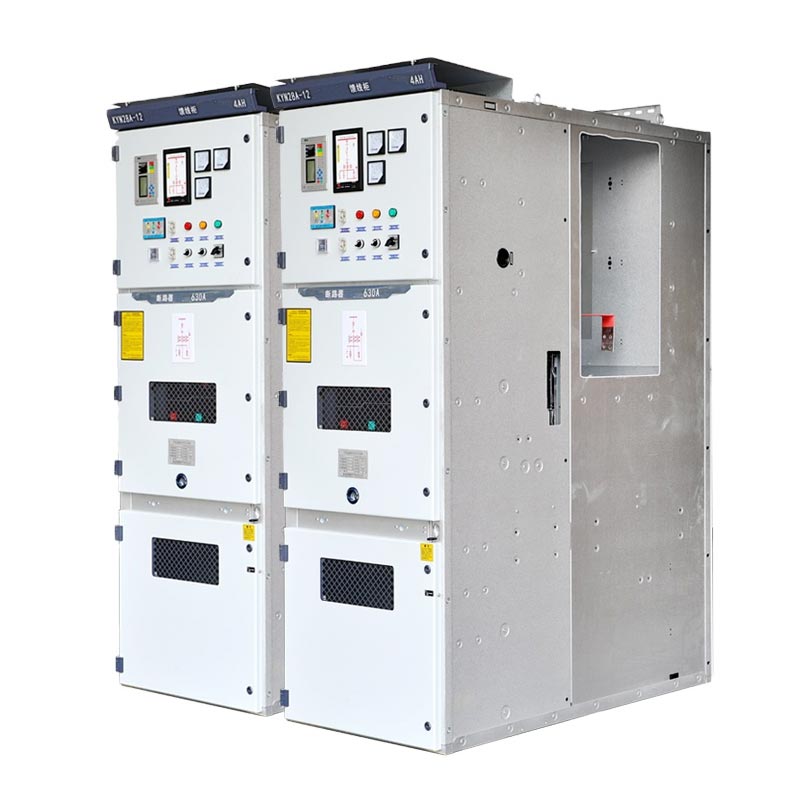

11kv एमवी वीसीबी पैनल

11kV एमवी वीसीबी पैनल औद्योगिक-ग्रेड, उच्च-विश्वसनीयता मध्यम-वोल्टेज बिजली वितरण के रूप में स्थित हैं उपकरण, 11kV और उससे कम वोल्टेज सिस्टम के लिए उपयुक्त, और इसका उपयोग सिंगल बसबार, सिंगल बसबार खंडित, या डबल में किया जा सकता है बसबार आर्किटेक्चर. वे IEC 60298, IEC 694, GB3906-2006 और जर्मन DIN VDE 0670 जैसे मानकों का सख्ती से पालन करते हैं। और आईएसओ प्रबंधन प्रणाली पूरी प्रक्रिया के दौरान मानकीकृत नियंत्रण से प्रमाणित है।

कम वोल्टेज स्विचगियर

मध्यम वोल्टेज स्विचगियर

मुख्य पैरामीटर और संरचनात्मक हाइलाइट्स

1. कोर पैरामीटर्स

रेटेड वोल्टेज 11kV (3.6~12kV के साथ संगत), तीन चरण AC 50/60Hz, रेटेड वर्तमान 630A~2500A (अनुकूलन योग्य), शॉर्ट-सर्किट ब्रेकिंग करंट 25kA~40kA, सुरक्षा स्तर IP4X (संलग्नक), मल्टीपल सिस्टम के साथ संगत आर्किटेक्चर.

2. संरचनात्मक हाइलाइट्स

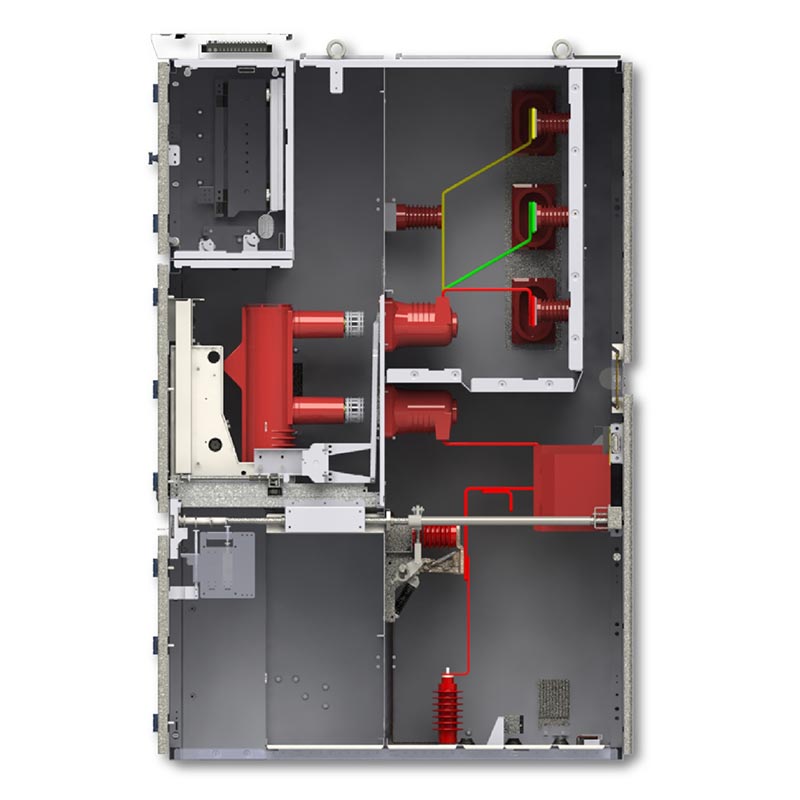

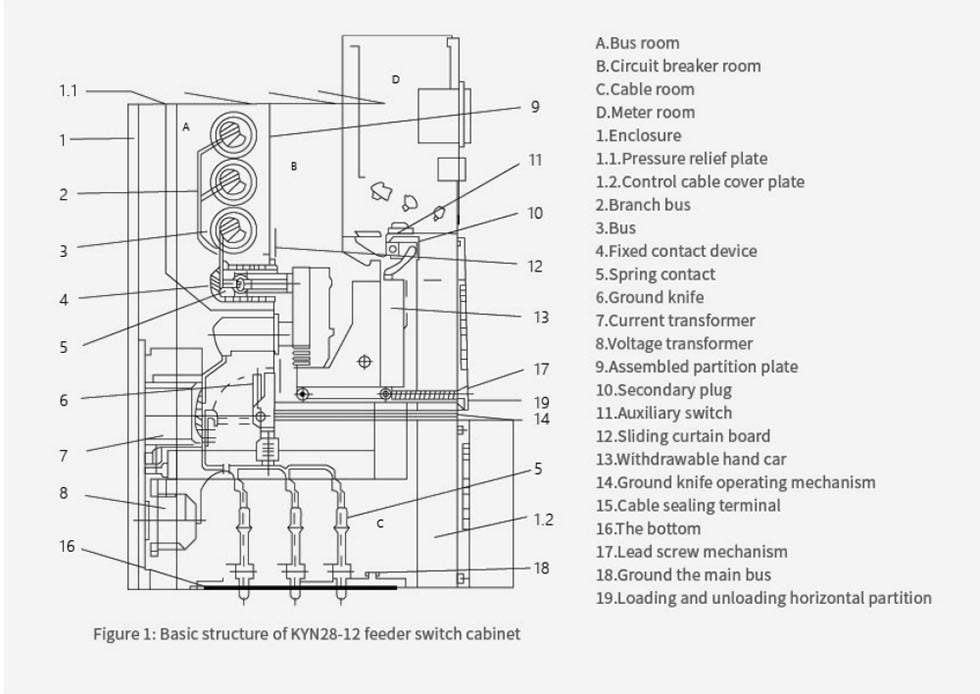

मेटल-क्लैड निकासी योग्य संरचना, चार स्वतंत्र डिब्बे, आसान रखरखाव के लिए केंद्र में स्थित ठेला; एक व्यापक पांच-प्रूफ सुरक्षा इंटरलॉकिंग सिस्टम, मैकेनिकल + इलेक्ट्रिकल दोहरी सुरक्षा से सुसज्जित, गलत संचालन को दूर करना; मजबूत पर्यावरणीय अनुकूलनशीलता, विभिन्न इनडोर कामकाजी परिस्थितियों के लिए उपयुक्त।

मुख्य लाभ

1. विश्वसनीय प्रदर्शन: तेज़ प्रतिक्रिया, लंबे यांत्रिक जीवन के साथ वैक्यूम सर्किट ब्रेकर, लगातार उपयोग के लिए उपयुक्त अनेक परिदृश्यों में संचालन;

2. सुरक्षित और सुविधाजनक: पूरी तरह से बंद सुरक्षा, कुशल रखरखाव के लिए हैंडकार्ट डिजाइन, बुद्धिमान का समर्थन करता है दूरस्थ संचालन और रखरखाव;

3. वैश्विक गुणवत्ता: चीन स्थित निर्माता, मानकीकृत कारखाना उत्पादन क्षमता और गुणवत्ता सुनिश्चित करता है; एक के रूप में उच्च गुणवत्ता वाला आपूर्तिकर्ता, कई क्षेत्रों में निर्यात करता है और पूर्ण-चक्र सेवा प्रदान करता है।

वास्तविक दुनिया का अनुप्रयोग मामला

केस 1: दक्षिण पूर्व एशिया में 110kV सबस्टेशन पर 11kV वितरण परियोजना

1. परियोजना पृष्ठभूमि: यह सबस्टेशन क्षेत्र में एक मुख्य बिजली आपूर्ति केंद्र है, जिसके लिए स्थिर 11kV बिजली की आवश्यकता होती है आसपास के औद्योगिक पार्कों और आवासीय क्षेत्रों में आपूर्ति। उपकरण में उच्च विश्वसनीयता होनी चाहिए अनुपालन, और स्थानीय 50 हर्ट्ज बिजली प्रणाली के साथ संगत होना।

2. अनुप्रयोग समाधान: Usune ने 28 KYN28A-12 11kV MV VCB पैनलों को अनुकूलित किया, एकल खंडित बसबार को अपनाया वास्तुकला और दोहरे सर्किट बिजली आपूर्ति आवश्यकताओं को पूरा करने के लिए वीएस1 वैक्यूम सर्किट ब्रेकर से सुसज्जित।

3. कार्यान्वयन परिणाम: अपनी स्थापना के बाद से तीन वर्षों में, उपकरण बिना किसी के संचालित हुआ है विफलताएं, तूफान और उच्च तापमान जैसी चरम स्थितियों में सफलतापूर्वक कई परीक्षण पास करना। यह बिजली वितरण और दोष सुरक्षा को सटीकता से पूरा करता है, जिससे सबस्टेशन को "शून्य बिजली आउटेज" हासिल करने में मदद मिलती है संचालन और रखरखाव,'' और इसे स्थानीय बिजली विभाग से उच्च मान्यता प्राप्त हुई है।

केस 2: यूरोपीय ऑटोमोबाइल विनिर्माण संयंत्र में उच्च-वोल्टेज बिजली वितरण अपग्रेड

1. परियोजना पृष्ठभूमि: कारखाने की स्टैम्पिंग और पेंटिंग कार्यशालाओं में बिजली की अत्यधिक आवश्यकताएं हैं आपूर्ति स्थिरता, 11kV बिजली वितरण प्रणाली के उन्नयन की आवश्यकता। उपकरण को EU के अनुरूप होना चाहिए आईईसी मानक, साथ ही रखरखाव और स्थान उपयोग में आसानी पर भी विचार करते हैं।

2. अनुप्रयोग समाधान: 16 यूसुने 11 केवी एमवी वीसीबी पैनलों का चयन किया गया, जिसमें एक केंद्रीय रूप से स्थित हैंडकार्ट का उपयोग किया गया। संरचना, एकल बसबार प्रणाली के साथ संगत, और एंटी-संघनन हीटर और बुद्धिमान से सुसज्जित तापमान और आर्द्रता निगरानी मॉड्यूल।

3. कार्यान्वयन परिणाम: उपकरण पूरी तरह से यूरोपीय 50Hz/60Hz दोहरी-आवृत्ति प्रणाली के अनुकूल है। स्थापना सामान्य कार्यशाला उत्पादन को प्रभावित नहीं करती है, और रखरखाव के लिए ठेले को जल्दी से बाहर निकाला जा सकता है। अपग्रेड के बाद, निरंतर उत्पादन आवश्यकताओं को पूरा करते हुए, कारखाने की बिजली आपूर्ति विफलता दर में 90% की कमी आई ऑटोमोबाइल विनिर्माण का.

काम का माहौल

1.परिवेश वायु तापमान: अधिकतम +40°C, न्यूनतम -10°C;
2. सापेक्ष आर्द्रता: दैनिक औसत ≤ 95%, मासिक औसत ≤ 90%;
3.ऊंचाई: ≤ 1000 मीटर;
4. भूकंपीय तीव्रता: ग्रेड 8 से अधिक नहीं;
5. उपकरण को आग या विस्फोट के खतरों, गंभीर प्रदूषण, रसायन से मुक्त स्थानों पर स्थापित किया जाएगा संक्षारण, और मजबूत कंपन।
6. यदि उपकरण का उपयोग जीबी में निर्दिष्ट सामान्य आवश्यकताओं से अधिक पर्यावरणीय परिस्थितियों में किया जाना है 3906, प्रासंगिक व्यवस्थाओं पर उपयोगकर्ता और निर्माता द्वारा सहमति व्यक्त की जाएगी।

तकनीकी निर्देश

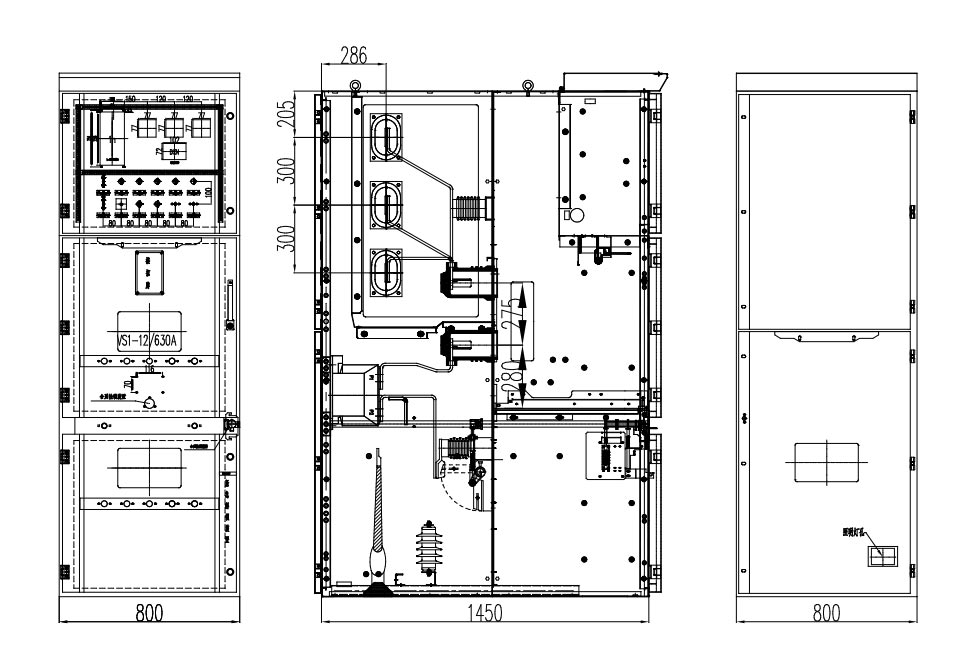

उत्पाद बाहरी आयाम

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

पूछे जाने वाले प्रश्न

Q1: पांच गुना इंटरलॉकिंग फ़ंक्शन?

ए: इसमें मैकेनिकल और इलेक्ट्रिकल डुअल के साथ एंटी-मिसऑपरेशन सर्किट ब्रेकर जैसे पांच प्रमुख कार्य शामिल हैं दुरूपयोग को रोकने के लिए इंटरलॉकिंग।

Q2: क्या 11kV MV Vcb पैनल 10kV सिस्टम के साथ संगत हैं?

ए: पूरी तरह से संगत, कोई संशोधन की आवश्यकता नहीं है, सीधे मौजूदा उपकरण और पैरामीटर अनुकूलन को प्रतिस्थापित कर सकता है समर्थित है.

Q3: निर्यात अनुपालन और बिक्री के बाद सेवा?

ए: अंतरराष्ट्रीय मानकों के अनुरूप, क्षेत्रीय प्रमाणपत्रों को अनुकूलित किया जा सकता है; चीन की ओर से त्वरित प्रतिक्रिया फ़ैक्टरी, और वैश्विक आउटलेट्स से स्थानीयकृत बिक्री-पश्चात सेवा।

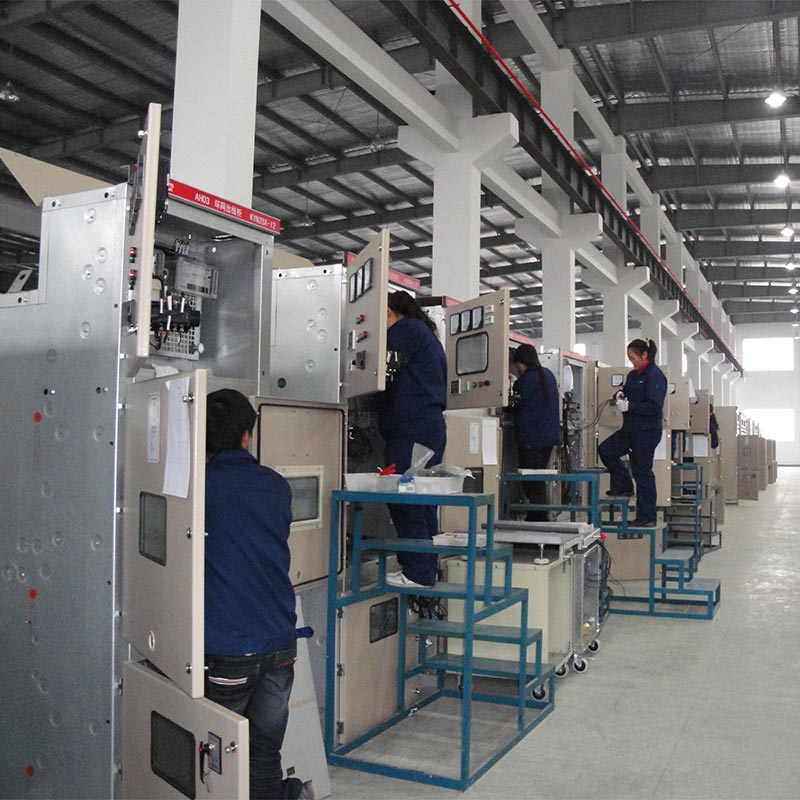

ब्रांड और फ़ैक्टरी ताकत

Usune 5,000 से अधिक पैनलों की वार्षिक उत्पादन क्षमता के साथ चीन में अपने मुख्य कारखाने पर निर्भर है। यह दावा करता है डिजिटलीकृत एंड-टू-एंड प्रबंधन, अनुसंधान एवं विकास, विनिर्माण और बिक्री को एकीकृत करना। इसके उत्पाद 30 से अधिक को कवर करते हैं देश, यह इसे वैश्विक ग्राहकों के लिए एक विश्वसनीय मध्यम-वोल्टेज बिजली वितरण आपूर्तिकर्ता और निर्माता बनाता है।
