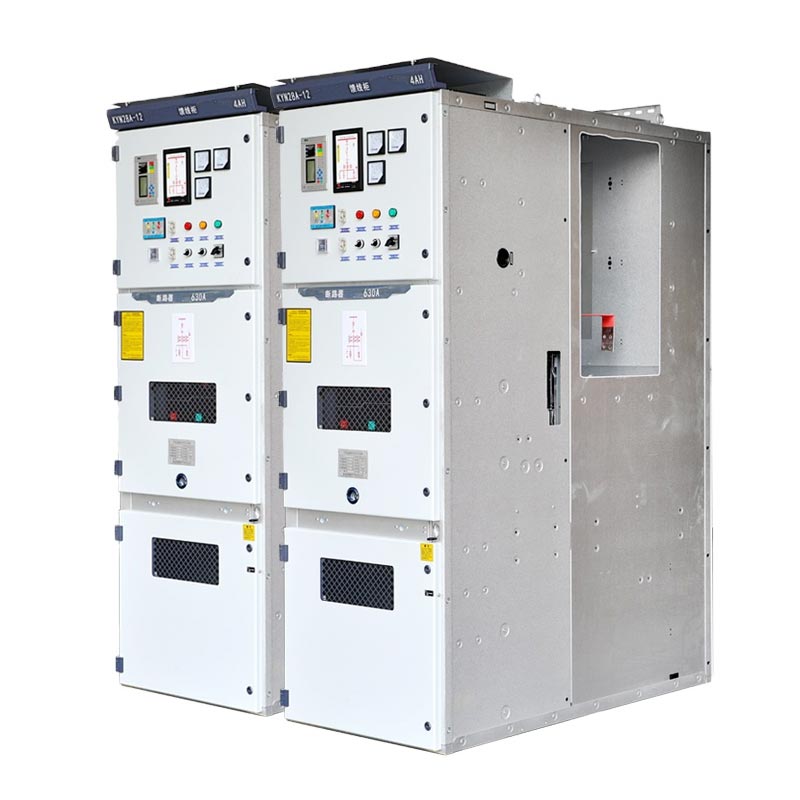

Kyn28 स्विचगियर 10kv

Usune Kyn28 स्विचगियर 10kV तीन-चरण AC 50Hz, 3.6~12kV सिंगल बसबार और सिंगल बसबार के लिए उपयुक्त है। खंडित बिजली प्रणालियाँ, और इसमें व्यापक "फाइव-प्रूफ़" फ़ंक्शन शामिल हैं। कैबिनेट के ठेला अनुभाग को सुसज्जित किया जा सकता है के साथ मुख्य घटक जैसे वैक्यूम सर्किट ब्रेकर और वैक्यूम कॉन्टैक्टर। एबीबी जैसे ब्रांडों के वैक्यूम सर्किट ब्रेकर वीडी4, श्नाइडर HVX, और Usune VS1 का चयन किया जा सकता है। यह वर्तमान में मुख्यधारा का इनडोर हाई-वोल्टेज पूरा सेट है शक्ति वितरण उपकरण, मुख्य रूप से विभिन्न सबस्टेशनों और वितरण में बिजली पारेषण और रिसेप्शन के लिए उपयोग किया जाता है स्टेशनों, और सर्किट नियंत्रण, सुरक्षा और निगरानी के लिए।

कम वोल्टेज स्विचगियर

मध्यम वोल्टेज स्विचगियर

परिचालन पर्यावरण आवश्यकताएँ

• परिवेशी वायु तापमान: ऊपरी सीमा +40℃, निचली सीमा -15℃;
• सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं, मासिक औसत 90% से अधिक नहीं;
• ऊंचाई: 1000 मीटर और नीचे;
• भूकंपीय तीव्रता: 8 डिग्री से अधिक नहीं;
• कोई आग या विस्फोट का खतरा नहीं, कोई गंभीर प्रदूषण नहीं, कोई रासायनिक क्षरण नहीं, और कोई हिंसक कंपन नहीं। यदि परिचालन पर्यावरण GB3906 में निर्दिष्ट सामान्य स्थितियों से अधिक है, उपयोगकर्ता और निर्माता को बातचीत करनी होगी और निर्धारित करें उपयुक्त शर्तें.

तकनीकी मापदंड

• रेटेड वोल्टेज: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• रेटेड आवृत्ति: 50/60 हर्ट्ज;
• रेटेड करंट: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• रेटेड शॉर्ट-टाइम झेलने योग्य करंट (4s): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• रेटेड इन्सुलेशन स्तर: 42kV (इलेक्ट्रोड/जमीन के बीच 1 मिनट बिजली आवृत्ति), 48kV (खुला संपर्क); 75kV (बिजली का आवेग, इलेक्ट्रोड के बीच/जमीन पर), 85kV (खुला संपर्क, शिखर मूल्य);
• सुरक्षा वर्ग: संलग्नक IP4X सुरक्षा रेटिंग, डिब्बों के लिए IP2X सुरक्षा;
• कैबिनेट प्रकार: इनकमिंग लाइन कैबिनेट, आउटगोइंग लाइन कैबिनेट, ट्रांसफार्मर सुरक्षा कैबिनेट, बसबार टाई अलमारियाँ, डिस्कनेक्टर स्विच कैबिनेट, बसबार लिफ्टिंग कैबिनेट, पीटी/वीटी कैबिनेट, आदि;
• कैबिनेट आयाम: चौड़ाई 650 मिमी/800 मिमी/1000 मिमी, ऊंचाई 2300 मिमी, गहराई 1450 मिमी।

मुख्य लाभ

1. व्यापक सुरक्षा संरक्षण

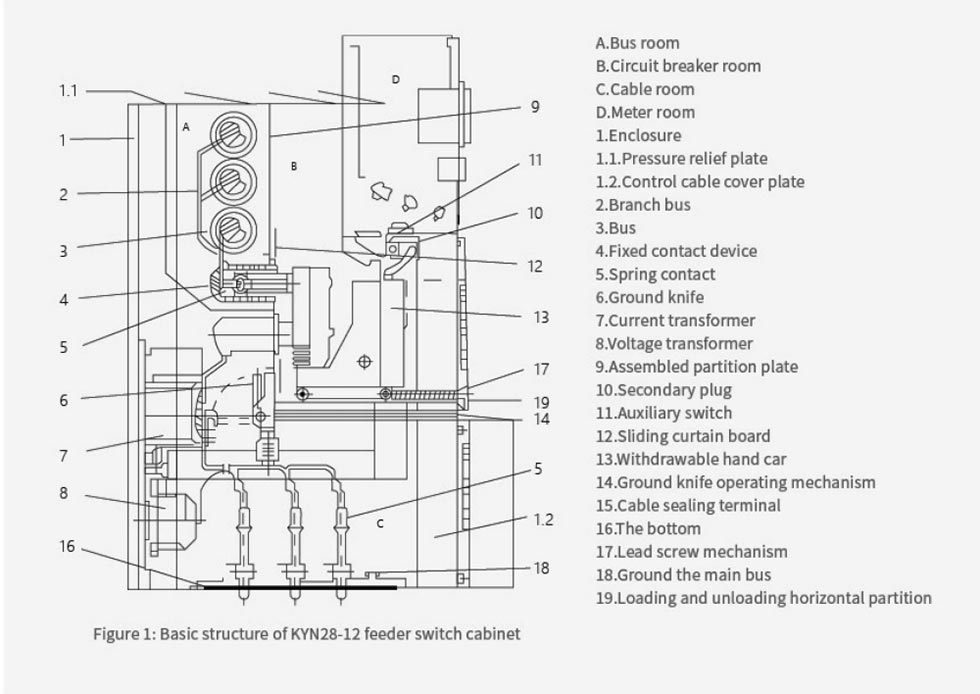

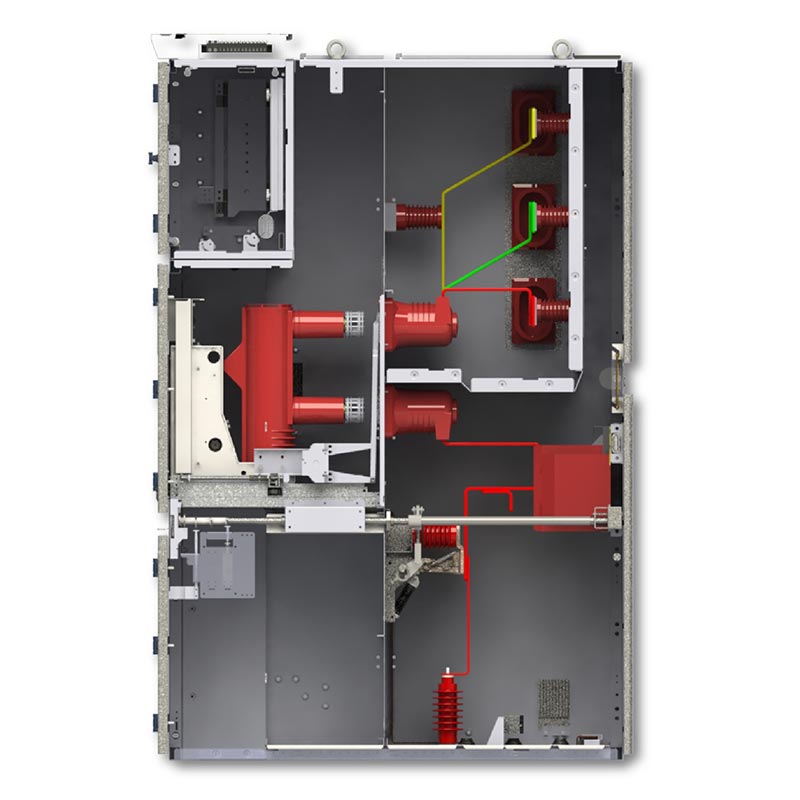

Kyn28 स्विचगियर 10kV एक बख़्तरबंद धातु संलग्न संरचना को अपनाता है, जिसमें प्रत्येक कार्यात्मक कम्पार्टमेंट स्वतंत्र रूप से होता है अलग हो गए. मैकेनिकल और इलेक्ट्रिकल इंटरलॉक के साथ मिलकर, यह पूरी तरह से पांच-प्रूफ इंटरलॉकिंग का एहसास करता है, उन्मूलन गलत संचालन का खतरा. संलग्नक सुरक्षा रेटिंग IP4X तक पहुँचती है, और डिब्बे की सुरक्षा IP2X है, आगे सुरक्षा संरक्षण क्षमताओं को बढ़ाना।

2. स्थिर और विश्वसनीय प्रदर्शन

आईईसी अंतर्राष्ट्रीय मानकों और आईएसओ गुणवत्ता प्रबंधन प्रणाली के अनुसार सख्ती से डिजाइन और निर्मित, उच्च गुणवत्ता वाले वैक्यूम घटकों का उपयोग करते हुए, यह विभिन्न प्रसिद्ध ब्रांड वैक्यूम सर्किट ब्रेकरों के साथ संगत है मजबूत शॉर्ट-सर्किट झेलने की क्षमता, व्यापक वोल्टेज और करंट रेंज के अनुकूल, और लंबी अवधि के लिए उपयुक्त है निरंतर ऑपरेशन.

3. सुविधाजनक स्थापना और रखरखाव

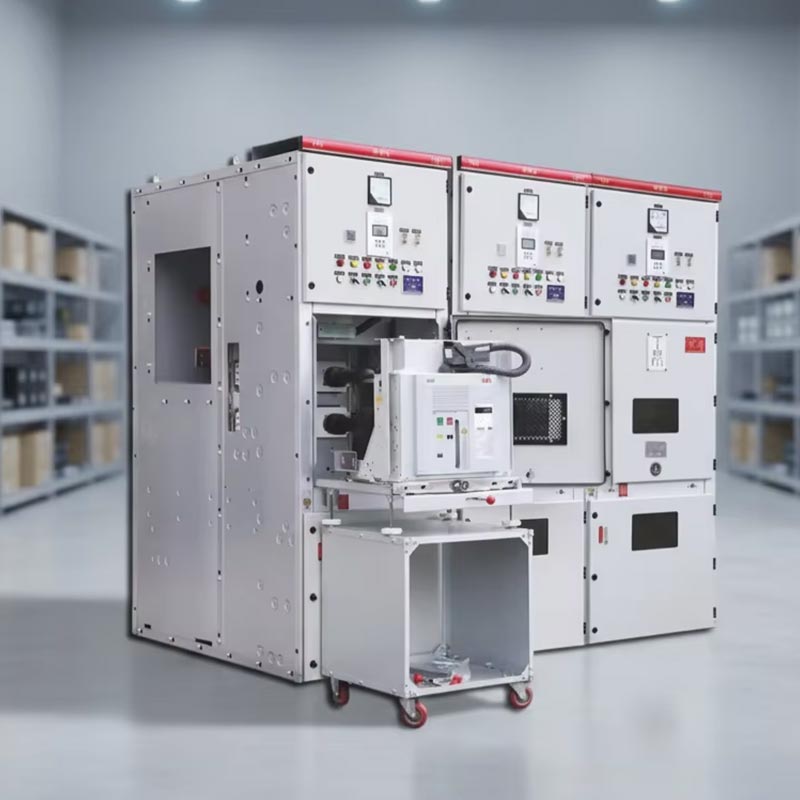

हटाने योग्य ट्रॉली डिज़ाइन त्वरित और आसान निरीक्षण और प्रतिस्थापन की अनुमति देता है। इसकी कॉम्पैक्ट संरचना सपोर्ट करती है सामने रखरखाव, स्थान की बचत और डाउनटाइम। मानकीकृत कैबिनेट आयाम विभिन्न स्थापना परिदृश्यों के अनुकूल होते हैं, जिसके परिणामस्वरूप उच्च स्थापना दक्षता प्राप्त हुई।

4. व्यापक प्रयोज्यता

Kyn28 स्विचगियर 10kV 3.6 से 24kV तक के सभी वोल्टेज स्तरों को कवर करता है, 50/60Hz दोहरी-आवृत्ति के साथ संगत है सिस्टम, और बिजली संयंत्रों जैसे विभिन्न उद्योगों की बिजली वितरण आवश्यकताओं को पूरा करने के लिए विभिन्न कैबिनेट प्रकार की पेशकश करता है। सबस्टेशन, औद्योगिक और खनन उद्यम, और ऊंची इमारतें। यह विभिन्न पारंपरिक के अनुकूल भी हो सकता है कार्य वातावरण.

वास्तविक दुनिया का अनुप्रयोग मामला

एक निश्चित शहर में 110kV सबस्टेशन नवीनीकरण परियोजना में 28 Usune KYN28-12 स्विचगियर इकाइयों का चयन किया गया। उपकरण उच्च स्थान उपयोग, त्वरित कमीशनिंग और कमीशनिंग के बाद 99.98% विश्वसनीयता दर हासिल की, उल्लेखनीय रूप से विद्युत वितरण नेटवर्क के सुरक्षा स्तर में सुधार। इस परियोजना में, स्विचगियर को अनुकूलित किया गया है ऊंचाई, तापमान और आर्द्रता और एक उपयुक्त वैक्यूम सर्किट सहित साइट की पर्यावरणीय आवश्यकताएं सबस्टेशन की बिजली वितरण आवश्यकताओं से पूरी तरह मेल खाने के लिए ब्रेकर मॉडल का चयन किया जाता है।

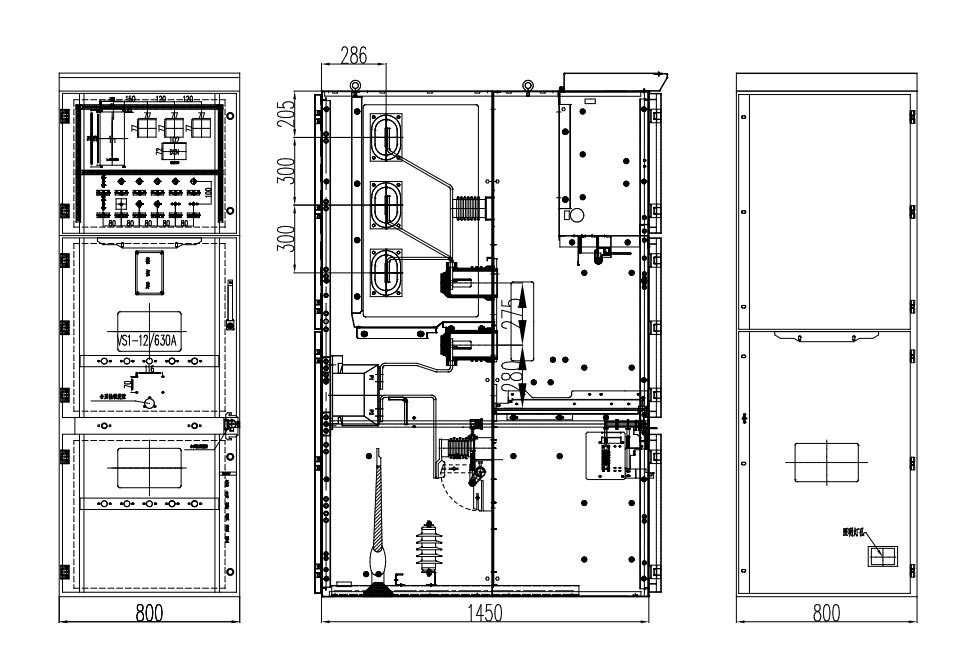

उत्पाद बाहरी आयाम

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

पूछे जाने वाले प्रश्न

Q1: KYN28 स्विचगियर के विशिष्ट "फाइव-प्रूफ़" कार्य क्या हैं?

उत्तर: इनमें मुख्य रूप से सर्किट ब्रेकरों को आकस्मिक रूप से खुलने और बंद होने से रोकना, धक्का देने या खींचने से रोकना शामिल है लोड के तहत ठेला, ग्राउंडिंग तारों को लाइव सर्किट से कनेक्ट होने से रोकता है, बंद होने से रोकता है ग्राउंडिंग तार से जुड़ा सर्किट ब्रेकर, और कर्मियों को गलती से लाइव में प्रवेश करने से रोकता है डिब्बे, इस प्रकार संरचनात्मक रूप से कर्मियों और उपकरणों की सुरक्षा सुनिश्चित करते हैं।

Q2: Kyn28 स्विचगियर 10kV के लिए नियमित रखरखाव चक्र क्या है?

उत्तर: हर 6 महीने में एक नियमित निरीक्षण और हर 1-2 साल में एक व्यापक रखरखाव करने की सिफारिश की जाती है। तंत्र, इन्सुलेशन, इंटरलॉकिंग और बोल्ट की जकड़न की जाँच पर ध्यान केंद्रित करना। Usune पूर्ण तकनीकी प्रदान करता है समर्थन.

Q3: क्या यूसुने अनुकूलित स्विचगियर प्रदान कर सकता है?

उत्तर: हाँ. एक पेशेवर निर्माता के रूप में, यूसुने आंतरिक कॉन्फ़िगरेशन, सुरक्षा स्तर और को अनुकूलित कर सकता है वोल्टेज, करंट, सुरक्षा आवश्यकताओं और साइट वातावरण पर आधारित बुद्धिमान निगरानी समाधान। यह हो सकता है कैबिनेट आयामों को भी समायोजित करें और विशिष्ट आवश्यकताओं को पूरा करने के लिए उपयुक्त वैक्यूम सर्किट ब्रेकर मॉडल का चयन करें।

संक्षेप में, Usune Kyn28 स्विचगियर 10kV सुरक्षा, विश्वसनीयता और उपयोग में आसानी को एकीकृत करता है। परिपक्व द्वारा समर्थित डिज़ाइन, कठोर गुणवत्ता नियंत्रण और व्यापक तकनीकी पैरामीटर, यह विभिन्न कार्यों के लिए उपयुक्त है वातावरण और परिदृश्य। चीन से एक पेशेवर निर्माता और उच्च गुणवत्ता वाले आपूर्तिकर्ता के रूप में, यूसुने जारी है दुनिया भर के उपयोगकर्ताओं को स्थिर और कुशल मध्यम-वोल्टेज बिजली वितरण समाधान प्रदान करें।
