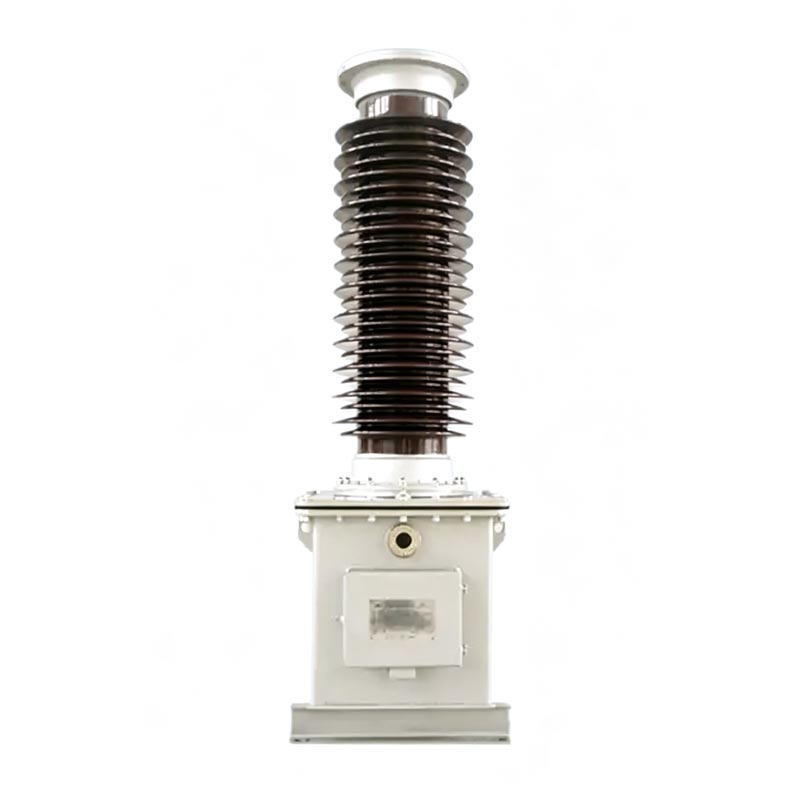

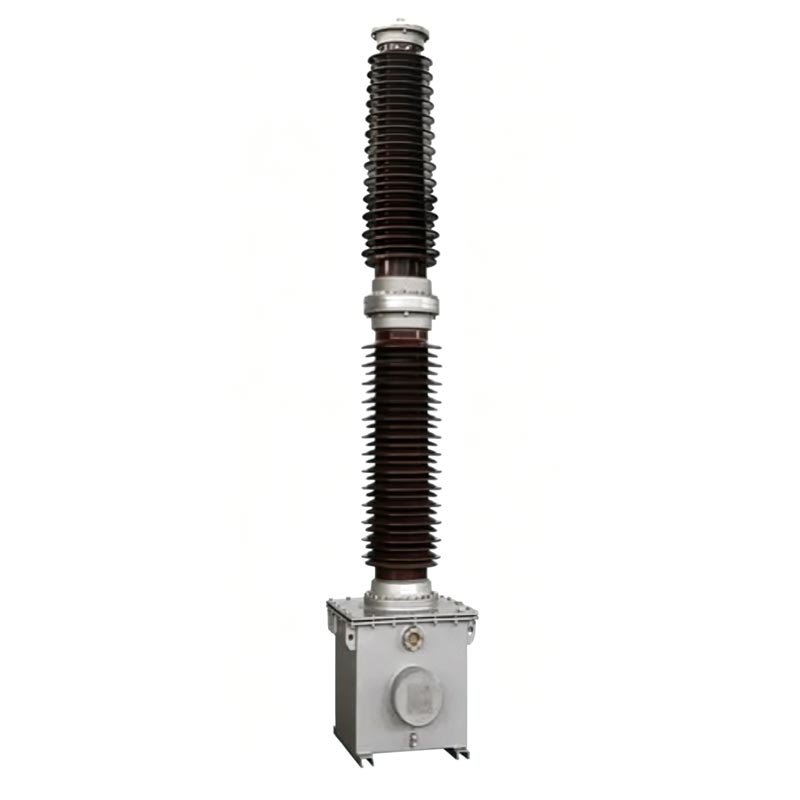

110 केवी पीटी वोल्टेज ट्रांसफार्मर

Usune TYD श्रृंखला 110 kV Pt वोल्टेज ट्रांसफार्मर विशेष रूप से एक उच्च प्रदर्शन कैपेसिटिव वोल्टेज ट्रांसफार्मर है 110kV हाई-वोल्टेज पावर ग्रिड के लिए डिज़ाइन किया गया। उत्पाद कैपेसिटिव वोल्टेज डिवीजन सिद्धांत और पूरी तरह से अपनाता है बड़े आकार और कमजोर जैसे पारंपरिक ट्रांसफार्मर की कमियों से बचने के लिए, सीलबंद तेल-डूबे हुए ढांचे हस्तक्षेप-विरोधी, और उत्कृष्ट प्रदूषण प्रतिरोध, कम तापमान सहनशीलता और हवा प्रतिरोध रखता है। यह उपकरण माप, सुरक्षा और वाहक संचार युग्मन कार्यों को एकीकृत करता है, और एक मुख्य सहायक है 110kV विद्युत पारेषण और परिवर्तन प्रणालियों के बुद्धिमान संचालन और रखरखाव के लिए उपकरण।

110 केवी पीटी वोल्टेज ट्रांसफार्मर राष्ट्रीय मानकों GB/T20840.1-2010, GB/T20840.5-2013, और का सख्ती से पालन करता है। जीबी/टी19749-2005। इसकी डिज़ाइन, उत्पादन और परीक्षण प्रक्रियाएँ मानकीकृत हैं, और सभी प्रदर्शन पैरामीटर मिलते हैं बिजली उपकरणों के लिए निवारक परीक्षण विनिर्देश।

संधारित्र वोल्टेज ट्रांसफार्मर

टीवाईडी-35 (66, 110/220)केवी-0.01 (0.02)

सामान्य अनुदेश

उत्पाद मॉडल स्पष्टीकरण

- टीवाईडी: कैपेसिटिव वोल्टेज ट्रांसफार्मर के लिए विशेष कोड
- 110/3: जिस सिस्टम से यह संगत है उसका रेटेड चरण वोल्टेज 110kV है
- 0.02: कैपेसिटिव वोल्टेज डिवाइडर की रेटेड कैपेसिटेंस 0.02μF है
- प्रत्यय विशेषता कोड: एच - प्रदूषण विरोधी प्रकार; जी - उच्च-ऊंचाई प्रकार (2000 मीटर से ऊपर की ऊंचाई के लिए उपयुक्त); एफ - तटस्थ बिंदु गैर-प्रभावी रूप से ग्राउंडेड सिस्टम के लिए उपयुक्त

उदाहरण: TYD110/3-0.02FH 110kV तटस्थ बिंदु के लिए उपयुक्त कैपेसिटिव वोल्टेज ट्रांसफार्मर का प्रतिनिधित्व करता है 0.02μF की रेटेड कैपेसिटेंस और उच्च प्रदूषण-विरोधी रेटिंग के साथ गैर-प्रभावी रूप से ग्राउंडेड पावर ग्रिड।

मुख्य संरचना घटक

1. कैपेसिटिव वोल्टेज डिवाइडर

कपलिंग कैपेसिटर और वोल्टेज डिवाइडिंग कैपेसिटर को एक साथ जोड़कर बनाया गया है। संधारित्र के एकाधिक सेट तत्व चीनी मिट्टी की झाड़ी के अंदर श्रृंखला में जुड़े हुए हैं। इसमें उच्च गुणवत्ता वाली पतली फिल्म और कैपेसिटर पेपर का उपयोग किया जाता है मिश्रित ढांकता हुआ और उच्च गुणवत्ता वाले इन्सुलेट तेल के साथ वैक्यूम संसेचित है। उपकरण पूरी तरह से सीलबंद है स्थिर आंतरिक दबाव बनाए रखने, तेल रिसाव को रोकने के लिए एक अंतर्निर्मित तेल क्षतिपूर्ति उपकरण के साथ संरचना, साइट पर नमूना लेने की आवश्यकता को समाप्त करें, बाहरी नमी और अशुद्धियों को प्रभावी ढंग से अलग करें, और स्थिरता सुनिश्चित करें इन्सुलेशन प्रदर्शन.

2. विद्युत चुम्बकीय उपकरण

110 केवी पीटी वोल्टेज ट्रांसफार्मर पूरी तरह से एक तेल से भरे स्टील टैंक के भीतर सील कर दिया गया है (जो एक के रूप में भी काम करता है) संधारित्र आधार), जिसमें एक मध्यवर्ती ट्रांसफार्मर, एक क्षतिपूर्ति रिएक्टर और एक तेज़-संतृप्ति रिएक्टर शामिल है स्पंज. फैक्ट्री छोड़ने से पहले इसे लो-वोल्टेज डिवाइडिंग कैपेसिटर के साथ पहले से असेंबल किया जाता है। विद्युत चुम्बकीय यूनिट और कैपेसिटर डिवाइडर का तेल सर्किट पूरी तरह से अलग-थलग है, जिससे कोई हस्तक्षेप और स्थिर संचालन सुनिश्चित नहीं होता है। सेकेंडरी वायरिंग और कैरियर वेव टर्मिनल टैंक की साइड की दीवार पर एक जंक्शन बॉक्स में केंद्रीय रूप से स्थित होते हैं, आसान ऑन-साइट वायरिंग और रखरखाव के लिए स्पष्ट रूप से लेबल किया गया।

मुख्य उत्पाद कार्य

1.ऊर्जा मीटरिंग और वोल्टेज निगरानी

एक मानक लो-वोल्टेज सिग्नल प्रदान करने के लिए आउटपुट को सटीक रूप से नीचे ले जाता है, जो बिजली के लिए विश्वसनीय डेटा समर्थन प्रदान करता है ग्रिड ऊर्जा मीटरिंग और वास्तविक समय वोल्टेज निगरानी।

2.पावर ग्रिड रिले सुरक्षा

रिले सुरक्षा और स्वचालित नियंत्रण उपकरण से सुसज्जित, यह पावर ग्रिड दोष की पहचान करने में सक्षम बनाता है, सिंक्रनाइज़ेशन सत्यापन, और लाइन सुरक्षा, उपकरण क्षति और पावर ग्रिड दुर्घटनाओं को रोकना वोल्टेज विसंगतियाँ.

3.कैरियर संचार युग्मन

पावर लाइन वाहक संचार के लिए एक समर्पित युग्मन संधारित्र के रूप में कार्य करता है, जो एक स्थिर सिग्नल चैनल प्रदान करता है पावर ग्रिड डेटा ट्रांसमिशन और रिमोट संचालन और रखरखाव।

तकनीकी पैरामीटर और परिचालन वातावरण

1. मुख्य तकनीकी पैरामीटर

- संगत परिचालन स्थितियां: 50/60 हर्ट्ज एसी पावर सिस्टम
- सेकेंडरी आउटपुट वोल्टेज: 100/√3V, 100V (मानक विनिर्देश)
- ढांकता हुआ हानि स्पर्शरेखा: ≤0.002
- कैपेसिटर त्रुटि: नेमप्लेट रेटिंग के ±2% से अधिक नहीं
- इन्सुलेशन प्रतिरोध: ≥500MΩ (2500V megohmmeter से मापा गया)
- ओवरवोल्टेज ऑपरेशन क्षमता: 1.2 गुना रेटेड वोल्टेज पर दीर्घकालिक संचालन; 1.5 पर अल्पकालिक संचालन 30 सेकंड के लिए रेटेड वोल्टेज का समय; टाइप एफ 1.9 गुना रेटेड वोल्टेज पर 8 घंटे तक लगातार काम कर सकता है

2. लागू पर्यावरणीय स्थितियाँ

- ऑपरेटिंग तापमान: -40℃~+45℃ (विशेष परिस्थितियों के लिए अनुकूलन)
- अधिकतम हवा की गति प्रतिरोध: 150 किमी/घंटा
- लागू ऊंचाई: ≤2000 मीटर (उच्च ऊंचाई वाले मॉडल अनुरोध पर उपलब्ध हैं)
- अधिकतम आइसिंग मोटाई: 10 मिमी
- प्रदूषण रोधी रेटिंग: मानक कक्षा डी (क्रीपेज दूरी ≥ 43.3 मिमी/केवी), वैकल्पिक कक्षा ई (क्रीपेज दूरी ≥ 53.7 मिमी/केवी)

इंजीनियरिंग अनुप्रयोग मामला

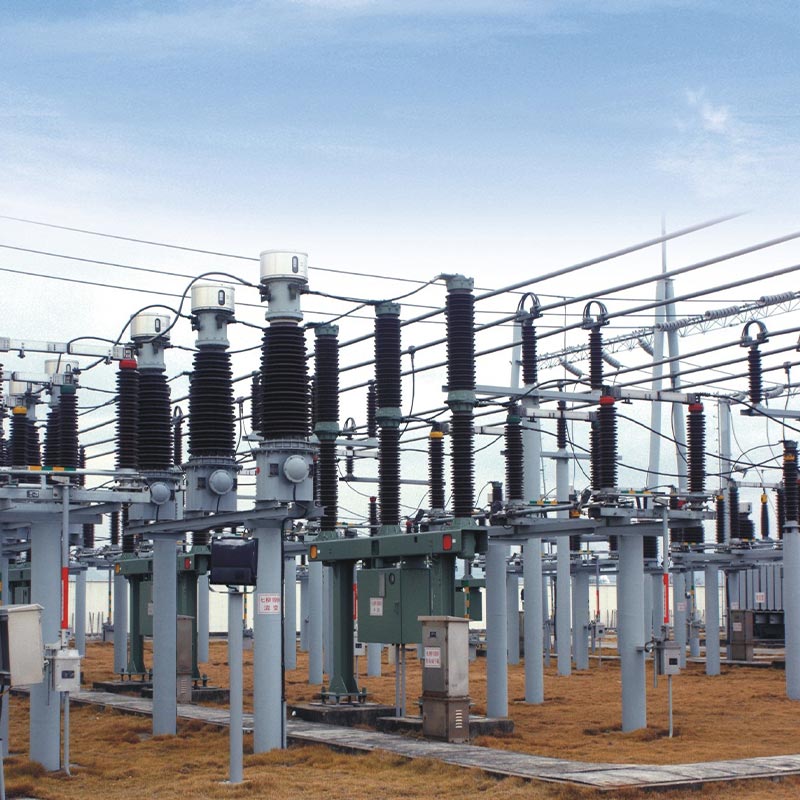

Usune TYD110/3-0.02FH प्रदूषण रोधी 110 kV Pt वोल्टेज ट्रांसफार्मर को आउटडोर में सफलतापूर्वक लागू किया गया झेजियांग प्रांत में 110kV क्षेत्रीय सबस्टेशन की नवीकरण परियोजना। यह सबस्टेशन आसपास कार्य करता है औद्योगिक पार्कों और आवासीय क्षेत्रों में अत्यधिक उच्च बिजली आपूर्ति स्थिरता और उपकरण विश्वसनीयता की आवश्यकता होती है। उच्च आर्द्रता, उच्च नमक स्प्रे, और भारी प्रदूषण और लगातार समुद्री हवाओं वाले तटीय क्षेत्र में स्थित है, परियोजना कड़े प्रदूषण-रोधी, जंग-रोधी और हाई-वोल्टेज से बुढ़ापा रोधी प्रदर्शन की मांग करती है उपकरण.

उपकरण को निर्माता के विनिर्देशों के अनुसार सख्ती से फहराया, स्थापित और चालू किया गया था परिचालन में लाने से पहले. दो साल के ऑन-साइट संचालन और रखरखाव और नियमित परीक्षण डेटा से पता चलता है उपकरण कैपेसिटेंस और ढांकता हुआ नुकसान जैसे मुख्य पैरामीटर लगातार राष्ट्रीय मानकों को पूरा करते हैं तेल रिसाव, असामान्य शोर, या पैरामीटर बहाव जैसी समस्याएं। यह बेहतर एंटी-फाउलिंग और एंटी-करोश़न है संरचना तटीय नमक स्प्रे और आर्द्र हवा के क्षरण को प्रभावी ढंग से रोकती है, जैसे सामान्य दोषों से बचती है पारंपरिक उपकरण ट्रांसफार्मर में इन्सुलेशन की उम्र बढ़ने और वोल्टेज में उतार-चढ़ाव। यह स्थिर रूप से शक्ति पूर्ण करता है मीटरिंग, वोल्टेज मॉनिटरिंग, और वाहक संचार युग्मन, निरंतर और सुरक्षित बिजली आपूर्ति सुनिश्चित करना सबस्टेशन, और कठोर बाहरी परिस्थितियों में उत्पाद की स्थिरता और अनुकूलन क्षमता को पूरी तरह से सत्यापित करना।

स्थापना और रखरखाव विशिष्टताएँ

1.स्थापना बिंदु

उपकरण को कैपेसिटर वोल्टेज डिवाइडर + इलेक्ट्रोमैग्नेटिक डिवाइस के पूर्ण सेट के रूप में भेजा जाता है। स्थापना अवश्य होनी चाहिए नेमप्लेट नंबरों का सख्ती से पालन करें; मनमाने ढंग से मिश्रण और प्रतिस्थापन सख्त वर्जित है। उपकरण के लिए उत्थापन, विद्युत चुम्बकीय इकाई तेल टैंक के लिए समर्पित उठाने वाले छेद का उपयोग किया जाना चाहिए; का सीधा उत्थापन संधारित्र चीनी मिट्टी के बरतन झाड़ियों निषिद्ध है। नींव को M20 उच्च-शक्ति बोल्ट और समग्र के साथ तय किया गया है स्थिर उपकरण संचालन सुनिश्चित करने के लिए इंस्टॉलेशन झुकाव कोण ≤2/1000 मिमी है।

मुख्य वायरिंग आवश्यकताएँ: डैम्पर टर्मिनल डी1 और डी2 विश्वसनीय रूप से जुड़े होने चाहिए; खुले सर्किट सख्ती से हैं निषिद्ध. जब वाहक उपकरण से कनेक्ट नहीं किया जाता है, तो एन और एक्स टर्मिनलों को विश्वसनीय रूप से शॉर्ट-सर्किट किया जाना चाहिए। दौरान उपकरण संचालन के दौरान, उच्च वोल्टेज को प्रवेश करने से रोकने के लिए टर्मिनल एक्स को सीधे और विश्वसनीय रूप से ग्राउंड किया जाना चाहिए द्वितीयक घेरा, उपकरण को नुकसान पहुँचाना, और व्यक्तिगत सुरक्षा को खतरे में डालना।

2.संचालन एवं रखरखाव एवं सुरक्षा सावधानियां

उपकरण में पूरी तरह से सीलबंद तेल-डूबे हुए ढांचे की सुविधा है, जो स्थिर प्रदर्शन सुनिश्चित करता है और आवश्यकता को समाप्त करता है नियमित तेल के नमूने और परीक्षण के लिए। नियमित रखरखाव के लिए केवल उपकरण की सीलिंग की आवधिक जांच की आवश्यकता होती है स्थिति, टर्मिनल की जकड़न, और असामान्य शोर, माध्यमिक वोल्टेज विसंगतियों और अचानक के लिए समस्या निवारण खुले डेल्टा कनेक्शन में वोल्टेज स्पाइक्स। उपकरण के फास्टनिंग बोल्ट और सीलिंग को अनधिकृत रूप से अलग करना संरचना सख्त वर्जित है. कैपेसिटर डिवाइडर और इलेक्ट्रोमैग्नेटिक डिवाइस को बिना अलग किए नहीं किया जाना चाहिए निर्माता की अनुमति. उपकरण को स्क्रैप करने के बाद, इसे स्थानीय पर्यावरण को सौंप दिया जाना चाहिए पर्यावरण प्रदूषण को रोकने के लिए केंद्रीकृत और हानिरहित निपटान के लिए संरक्षण विभाग।

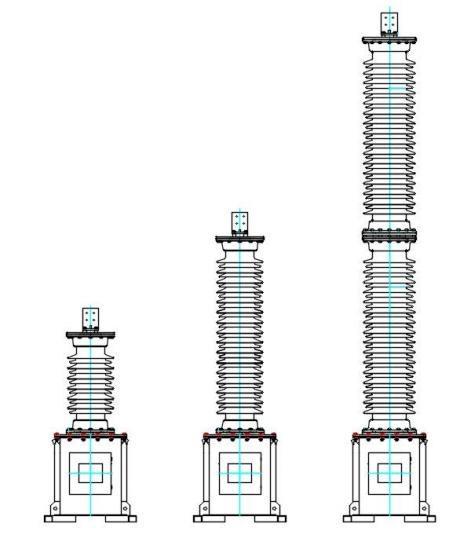

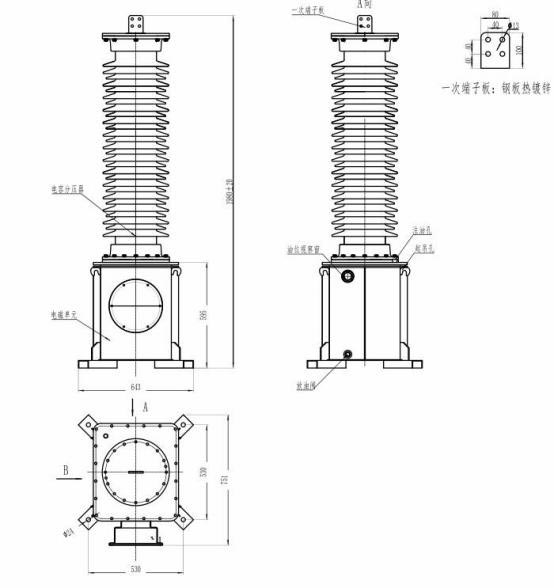

उत्पाद आयाम.

परियोजना के संबंध मे

कैस-स्पेस रॉकेट लॉन्च प्रोजेक्ट

जाँच रिपोर्ट

अक्सर पूछे जाने वाले प्रश्न

Q1: Usune 110 kV Pt वोल्टेज ट्रांसफार्मर के H, G, और F प्रत्यय मॉडल के बीच क्या अंतर हैं, और वे किस परिदृश्य के लिए उपयुक्त हैं?

एच प्रदूषण-प्रतिरोधी प्रकार है, जो तटीय और अत्यधिक प्रदूषित औद्योगिक परिदृश्यों के लिए उपयुक्त है रेंगने की दूरी और संक्षारण प्रतिरोध; G उच्च-ऊंचाई वाला प्रकार है, जो 2000 मीटर से अधिक ऊंचाई वाले क्षेत्रों के लिए अनुकूलित है, कम वोल्टेज और मजबूत पराबैंगनी वातावरण के लिए उपयुक्त; एफ तटस्थ बिंदु गैर-प्रभावी के लिए एक समर्पित प्रकार है ग्राउंडिंग, मजबूत ओवरवॉल्टेज सहनशीलता के साथ, संबंधित पावर ग्रिड सिस्टम के लिए उपयुक्त। उपयुक्त मॉडल परियोजना के भौगोलिक वातावरण और पावर ग्रिड प्रणाली के आधार पर चयन किया जा सकता है।

Q2: उपकरण संचालन के दौरान टर्मिनलों D1, D2 और N-X को डिस्कनेक्ट करना सख्त मना क्यों है?

D1 और D2 डैम्पर टर्मिनल हैं। उन्हें खोलने से डैम्पर फेल हो जाएगा, जिससे आंतरिक ओवरवॉल्टेज उछाल आ जाएगा कैपेसिटर और विद्युत चुम्बकीय इकाइयों को स्थायी क्षति पहुंचाना। जब कोई वाहक उपकरण कनेक्ट न हो, टर्मिनलों एन-एक्स को डिस्कनेक्ट करने से उच्च वोल्टेज को द्वितीयक जंक्शन बॉक्स में प्रवेश करने की अनुमति मिल जाएगी, जिससे द्वितीयक जल जाएगा निगरानी और सुरक्षा उपकरण और सुरक्षा दुर्घटना का कारण बनना। टर्मिनल कनेक्शन की विश्वसनीयता होनी चाहिए उपकरण चालू करने से पहले जाँच की गई।

Q3: क्या Usune 110 kV Pt वोल्टेज ट्रांसफार्मर को ऑपरेशन के दौरान समय-समय पर तेल के नमूने और परीक्षण की आवश्यकता होती है?

नहीं, आवधिक तेल नमूनाकरण और परीक्षण की आवश्यकता नहीं है। विद्युत चुम्बकीय इकाई कम वोल्टेज पर काम करती है, और ए विश्वसनीय सुनिश्चित करते हुए, फैक्ट्री छोड़ने से पहले सीलिंग और प्रदर्शन परीक्षणों का पूरा सेट पूरा कर लिया गया है सीलिंग प्रदर्शन. ऑन-साइट नमूनाकरण उपकरण के आंतरिक दबाव संतुलन को बाधित करेगा, जिसके परिणामस्वरूप संभावित समस्याएं जैसे तेल स्तर में गिरावट, नमी का घुसपैठ और इन्सुलेशन का ख़राब होना। केवल नियमित जाँच सील की अखंडता और विद्युत मापदंडों की स्थिरता को सत्यापित करने की आवश्यकता है। यदि पैरामीटर असामान्य हैं, विशेष परीक्षण के लिए निर्माता से संपर्क करें।
